多类型参数弹簧及配套垫片三维设计作品

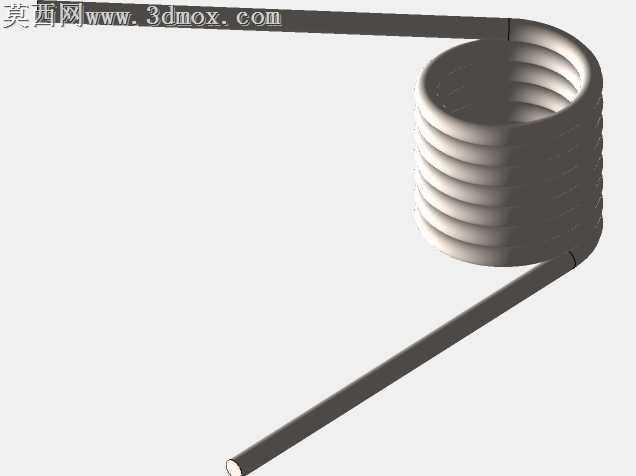

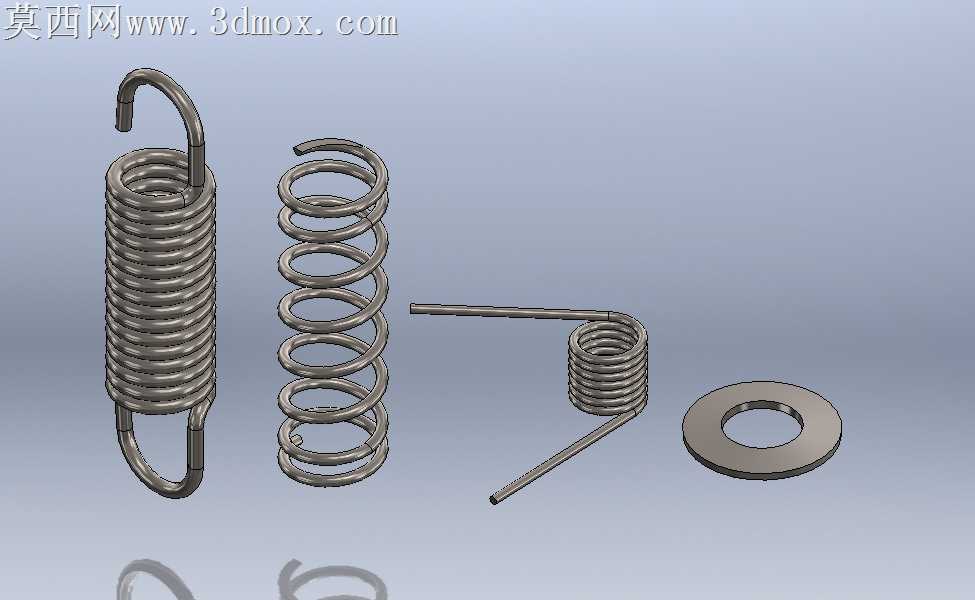

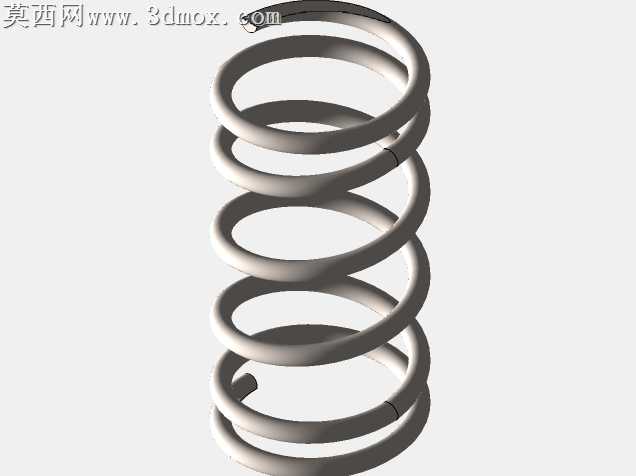

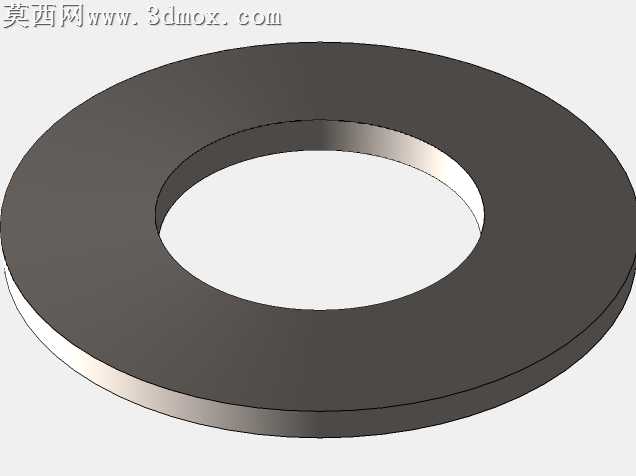

本次三维设计围绕多工况应用的参数化弹簧组件展开，依托三维建模软件完成全参数化结构搭建，覆盖拉伸、扭转、压缩、异形弯折等多类弹簧构型，同时配套设计适配的平垫片结构，形成可直接调用的标准化弹簧组件库。建模过程中首先梳理不同弹簧的力学应用场景，针对带挂钩的拉伸弹簧，精准绘制两端挂钩的弯折曲率与挂接空间，确保挂钩与弹簧主体的螺旋过渡段无应力集中的结构突变，螺旋圈数、簧丝直径、弹簧中径均设置可驱动参数，后续可根据实际载荷需求快速调整尺寸参数。针对常规圆柱压缩弹簧，严格控制螺旋升角与节距参数，建模时保留两端并圈磨平的结构细节，还原实际压缩弹簧的端部支撑结构，保证仿真分析时端面受力的均匀性。针对异形扭杆弹簧，重点还原两端直杆段与中间螺旋段的垂直弯折结构，精准控制直杆段的长度与弯折圆角，避免直角结构带来的应力断裂风险，螺旋段的圈数与簧丝参数同样设置为可编辑状态，适配不同扭转力矩的使用需求。配套的环形垫片采用回转体建模方式快速生成，精准控制垫片的内径、外径与厚度参数，可与对应规格的弹簧端部配合使用。材质渲染阶段，为所有弹簧组件赋予金属钢材材质，还原弹簧钢的哑光金属质感，调整环境光与反射参数，清晰展现螺旋结构的光影层次，突出簧丝的圆柱轮廓与螺旋走向，垫片则赋予稍亮的金属质感，与弹簧形成视觉区分。设计过程中预留多型号配置接口，所有尺寸参数均关联全局变量，使用者可根据自身需求快速修改参数生成对应规格的弹簧模型，无需重新绘制草图与特征，大幅提升机械设计中弹簧选型与建模的效率，所有结构细节均符合机械设计手册中弹簧的设计规范，可直接用于装配验证、工程图导出与后续的仿真分析工作。
