带W型制动器6英寸旋转橡胶脚轮

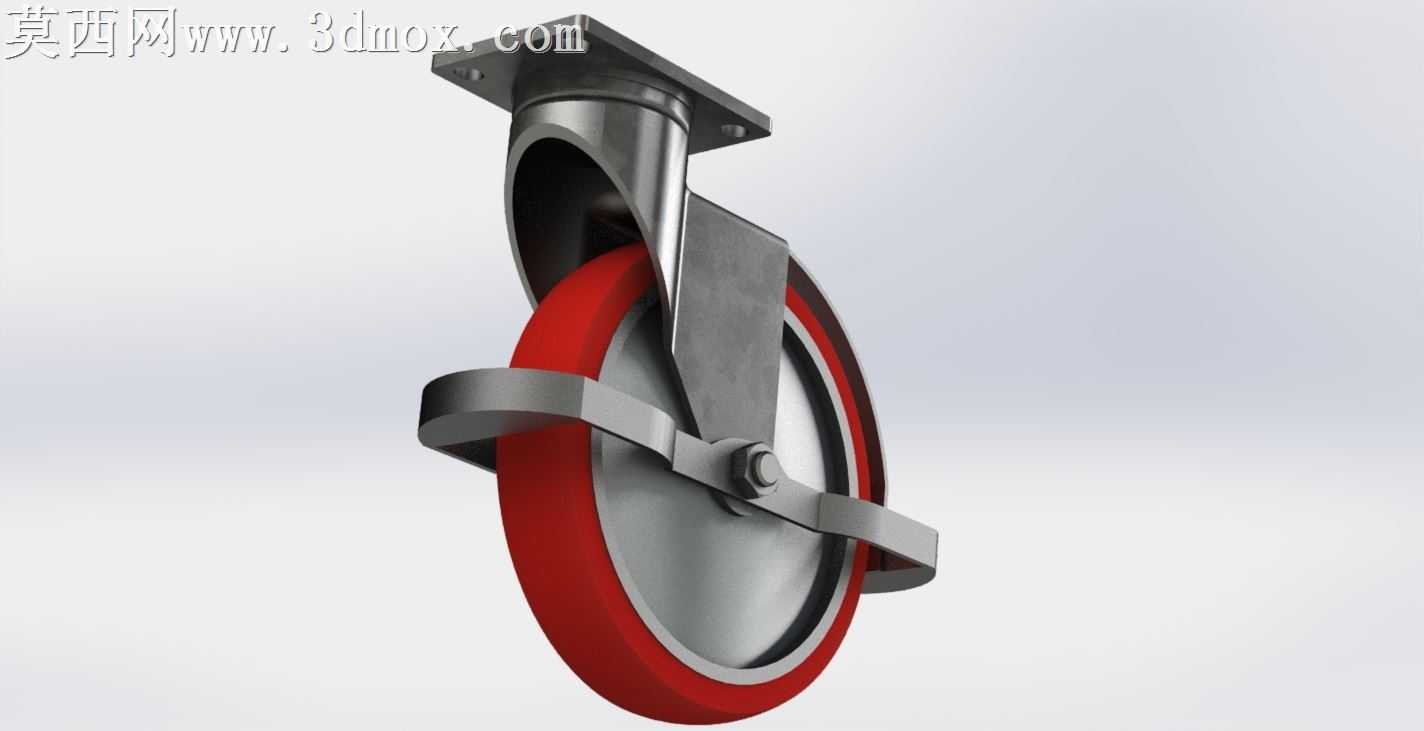

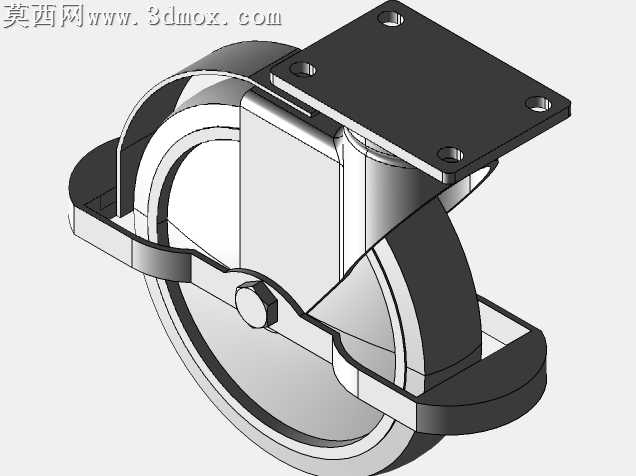

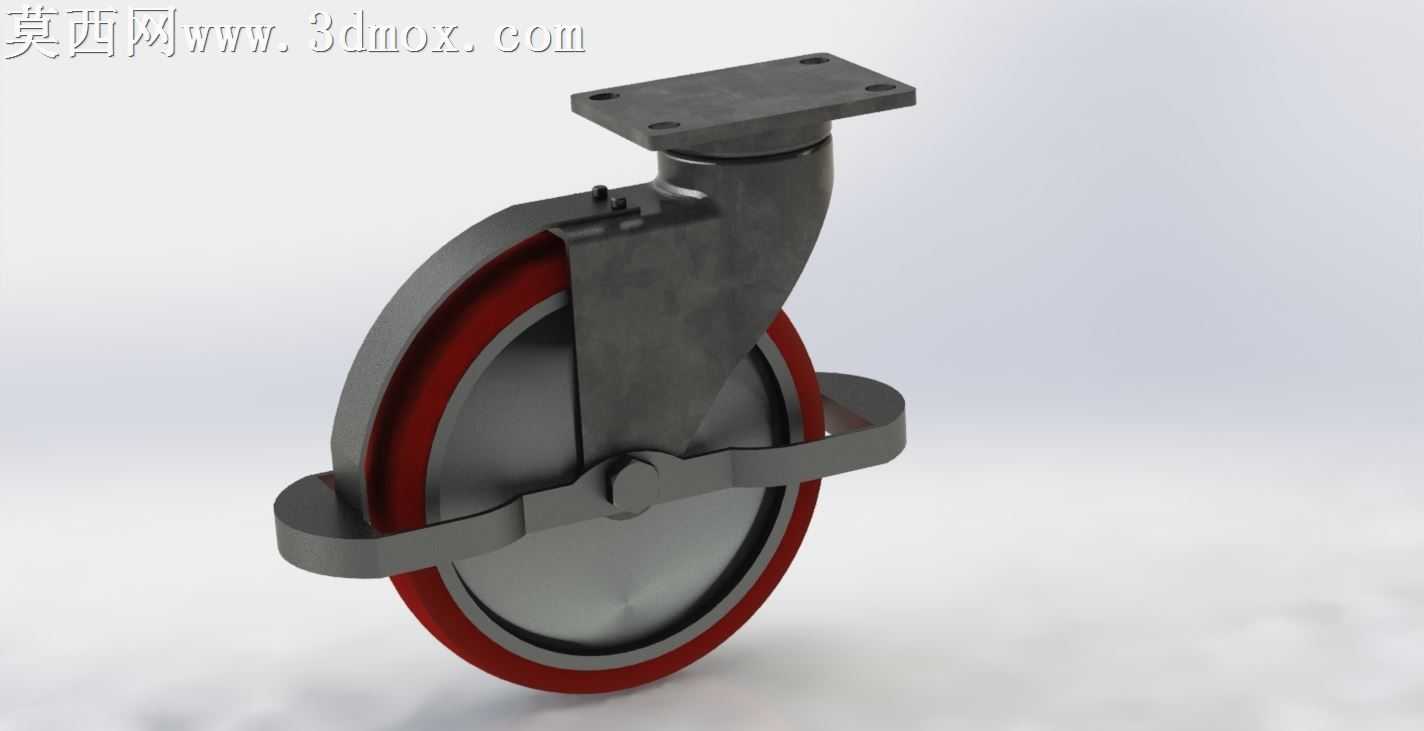

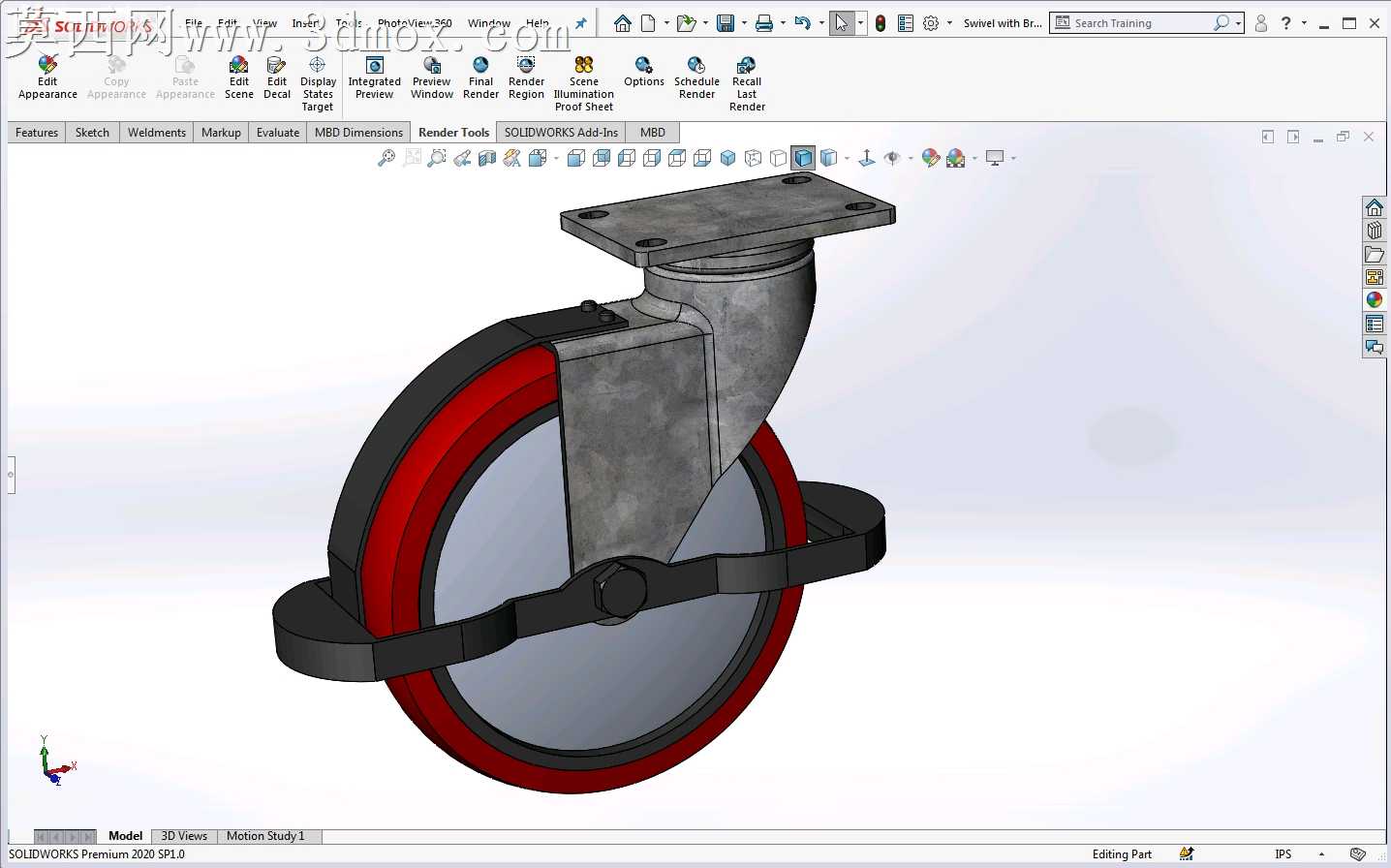

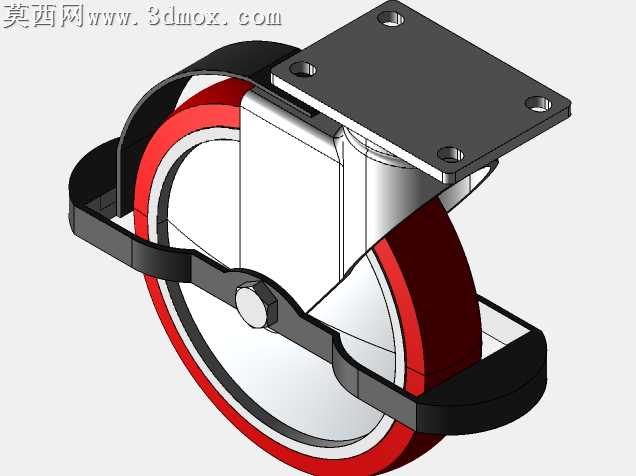

本模型为带W型制动器的6英寸旋转橡胶脚轮，整体采用三维参数化建模完成，建模过程中严格遵循实际工业脚轮的尺寸规范，还原了产品的真实结构比例。模型主体分为顶部安装支架、旋转连接结构、制动组件、轮架以及橡胶滚轮五个核心部分，各部件之间的装配关系完全贴合实际产品的连接逻辑，可直接用于装配验证、运动仿真等场景。建模阶段首先绘制顶部方形安装法兰的草图，通过拉伸、孔位切除完成安装底座的结构，安装底座预留了标准安装孔位，可适配常见的设备底部安装需求；旋转连接部分采用回转体建模方式，还原了万向旋转的转轴结构，保证脚轮可实现360度水平旋转的运动特性。制动组件为W型结构，建模时通过钣金折弯、实体切除等命令还原了刹车踏板、制动卡块的结构，制动件可与滚轮侧面、轮架转轴形成双重制动效果，踩下刹车踏板后即可同时锁定滚轮转动与万向旋转功能，符合工业脚轮的制动逻辑。轮架部分采用金属支架结构，通过两侧支撑板连接转轴与滚轮轴，建模时对支架的弯折弧度、加强结构都做了精细还原，保证结构强度的呈现效果。滚轮部分采用轮毂加外包橡胶的双层结构，轮毂为金属材质，外包红色橡胶轮面，建模时对橡胶轮面的圆弧过渡、轮毂的加强筋结构都做了细致刻画，还原了橡胶轮减震、耐磨的特性。材质渲染阶段，金属部件采用哑光不锈钢材质，调整合适的反射率与粗糙度，呈现金属支架的质感；橡胶轮面采用暗红色哑光橡胶材质，添加细微的颗粒质感提升真实度；制动踏板等操作部件做了轻微的金属做旧效果，模拟实际使用中的磨损质感。整体渲染采用柔和的影棚光源，突出产品的结构层次与材质差异，各部件的边缘做了合理的倒角处理，避免尖锐棱角带来的不真实感。设计过程中充分考虑了脚轮的承重特性，6英寸轮径搭配对应尺寸的轮架结构，额定承重可达200磅，安装高度符合7又3/8英寸的行业标准尺寸，氯丁橡胶轮面具备耐磨、静音、防腐蚀的特性，可适配工业设备、周转推车、商用柜体等多种场景的使用需求。模型结构完整，各部件可单独拆分编辑，能够满足不同场景下的二次修改、方案展示、装配模拟等使用需求。
