旋转6英寸直径60A万向橡胶脚轮设计

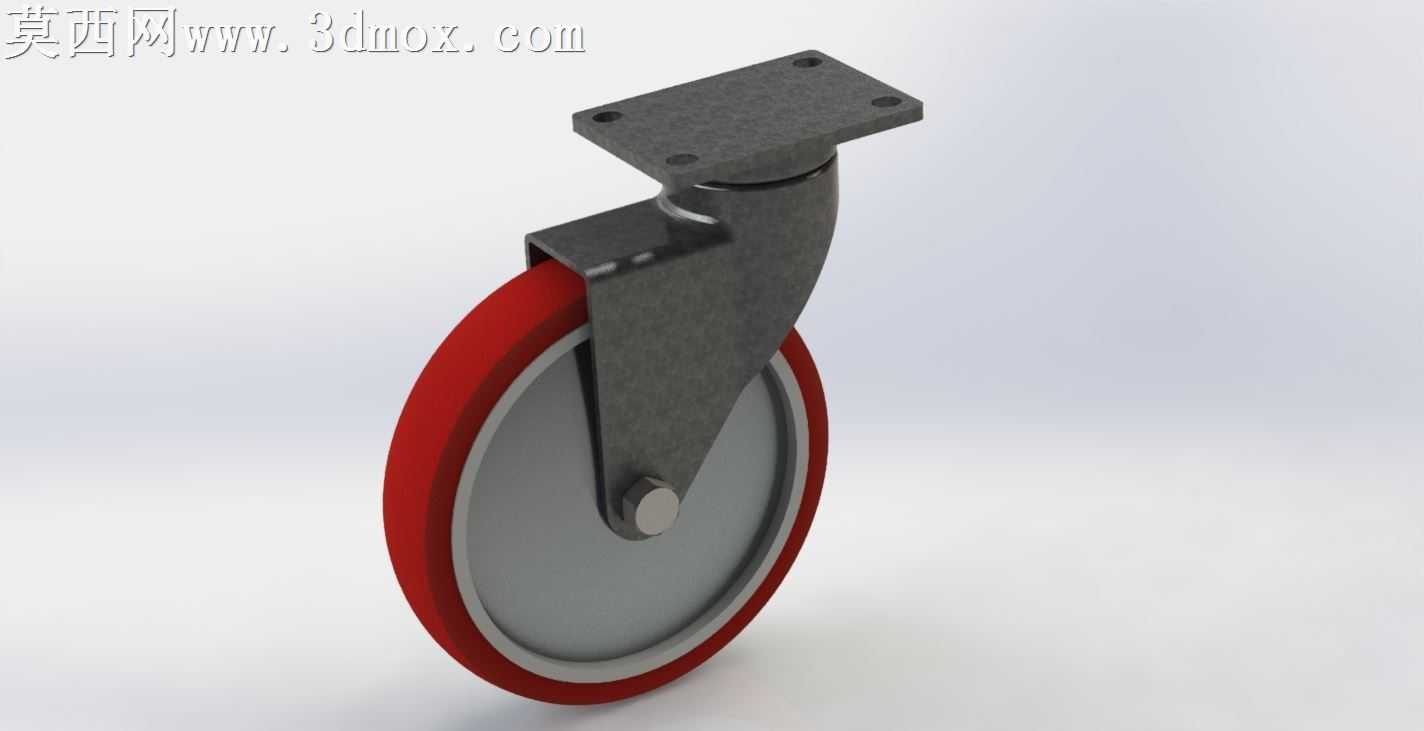

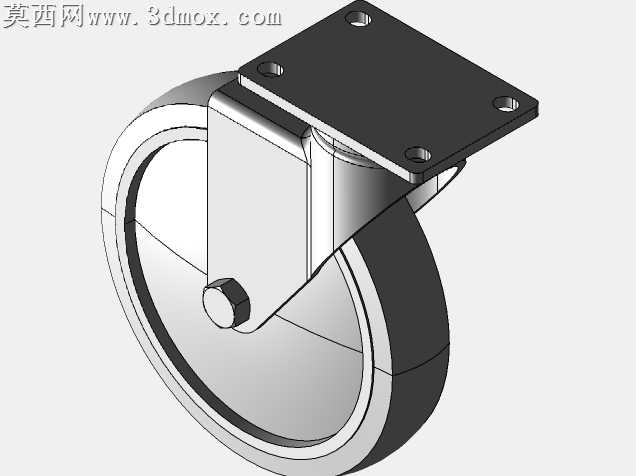

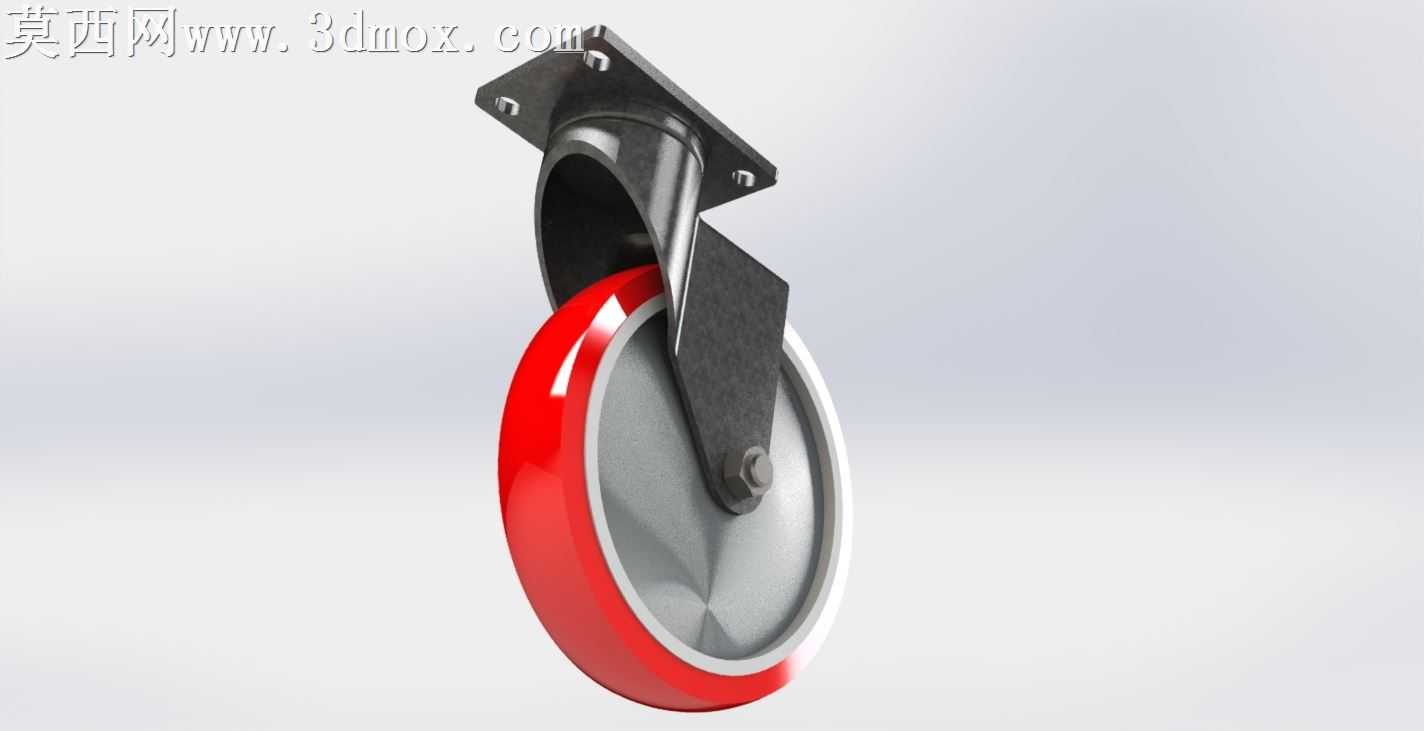

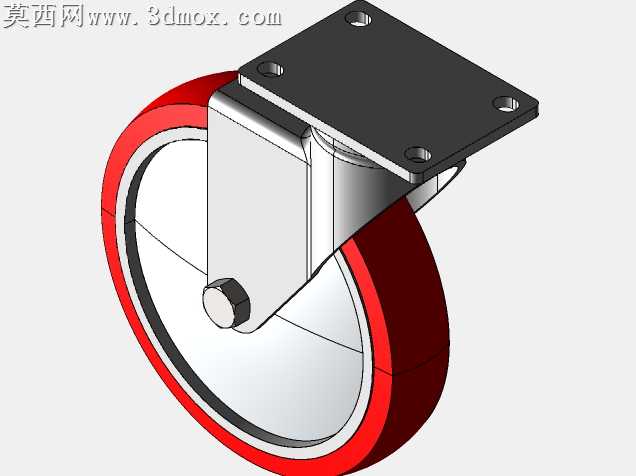

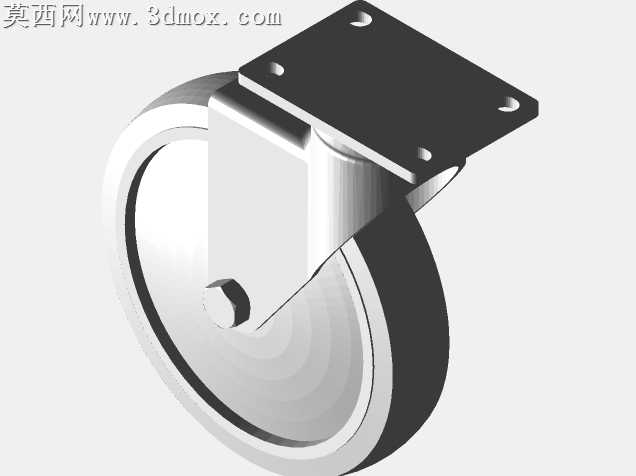

本作品为旋转式万向橡胶脚轮的三维建模设计，建模过程严格遵循工业脚轮的实际生产尺寸规范，首先通过草图绘制完成顶部安装法兰的轮廓绘制，法兰采用方形四孔安装结构，四个安装孔位对称分布，适配多数工业设备、周转推车的底部安装标准，建模时对法兰的安装孔做了沉孔处理，保证安装螺栓可以完全沉入板面，不会出现凸起干涉设备安装面的问题。法兰与轮架的连接部分采用旋转回转结构设计，内置旋转间隙配合结构，保证脚轮可以实现360度水平方向自由旋转，转向过程顺滑无卡顿，建模时对旋转配合面做了公差预留，符合实际五金件的装配公差要求。轮架主体采用加厚冲压钢板的结构形态建模，通过折弯、拉伸特征完成整体造型，轮架两侧的轮片采用对称结构设计，轮轴安装孔位同轴度严格对齐，保证滚轮安装后不会出现偏摆晃动的问题。滚轮部分采用三层复合结构设计，外层为60A硬度的氯丁橡胶材质，中层为硬质聚丙烯支撑轮芯，中心为金属轴套结构，建模时分别对三层结构做了独立的实体拆分，方便后续做工程图拆分生产。渲染阶段采用Keyshot写实渲染流程，金属支架部分赋予哑光喷塑金属材质，模拟工业脚轮常见的黑色喷塑表面处理效果，表面添加细微的颗粒质感，还原真实喷塑件的哑光磨砂触感；橡胶轮部分赋予暗红色软质橡胶材质，添加轻微的表面粗糙纹理，模拟橡胶轮使用过程中的细微磨砂质感，轮芯部分赋予浅灰色硬质塑料材质，中心轴套赋予抛光金属材质，不同材质之间的质感区分清晰，整体渲染光影柔和，准确还原了工业脚轮的真实外观质感。设计过程中充分考虑脚轮的实际使用场景，该款脚轮额定承重为200磅，安装高度为7又3/8英寸，适配多数轻型工业推车、设备移动底座的使用需求，整体结构没有冗余设计，所有结构特征都服务于承重、转向、滚动的核心功能，建模过程中所有圆角、倒角都按照实际五金冲压件的工艺要求做了处理，避免出现尖锐棱角，符合工业产品的安全设计规范。
