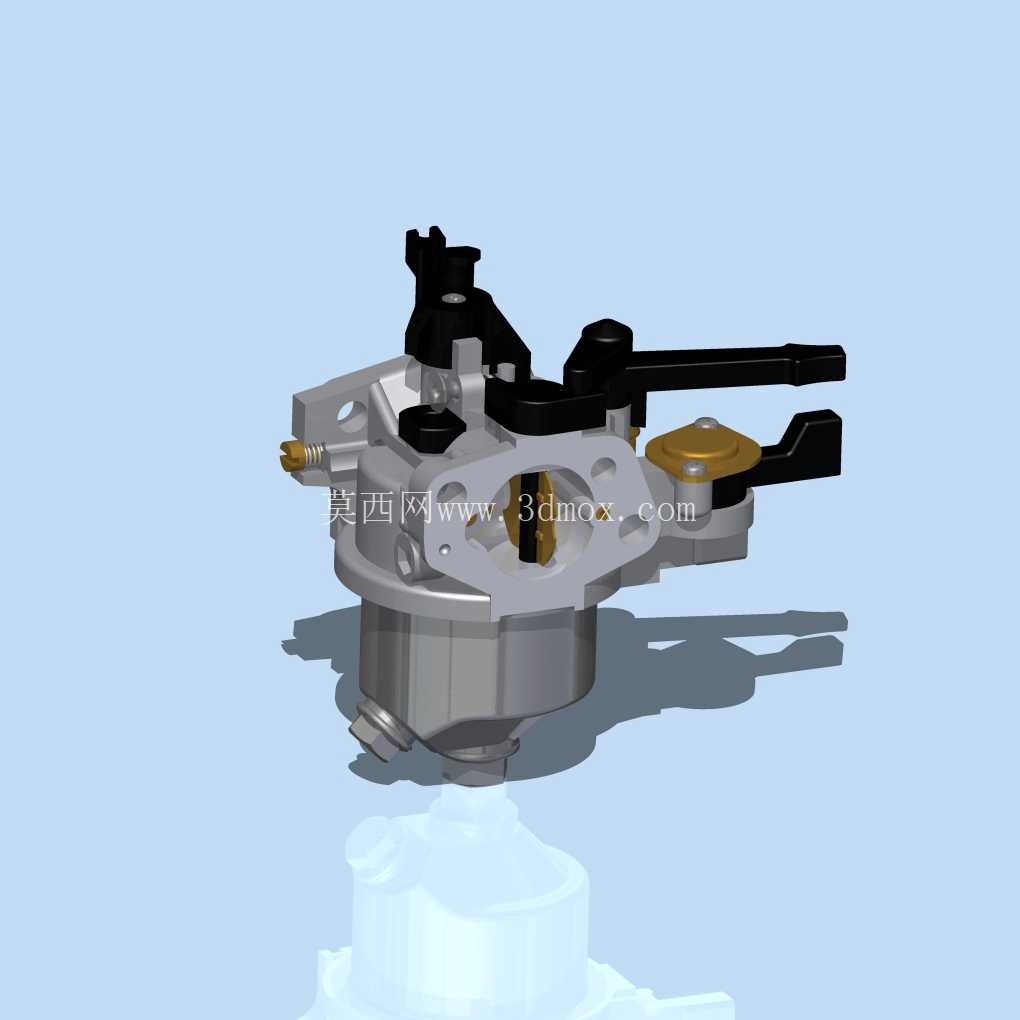

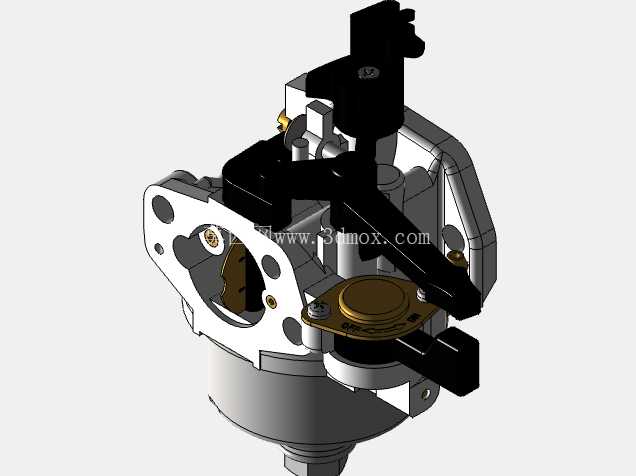

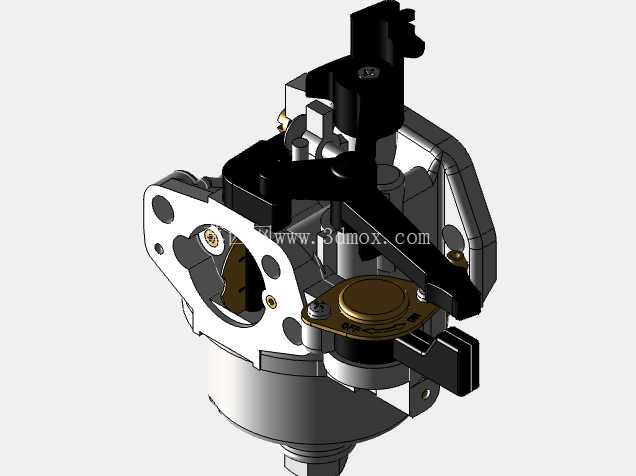

本田GX160小型汽油机配套化油器结构设计

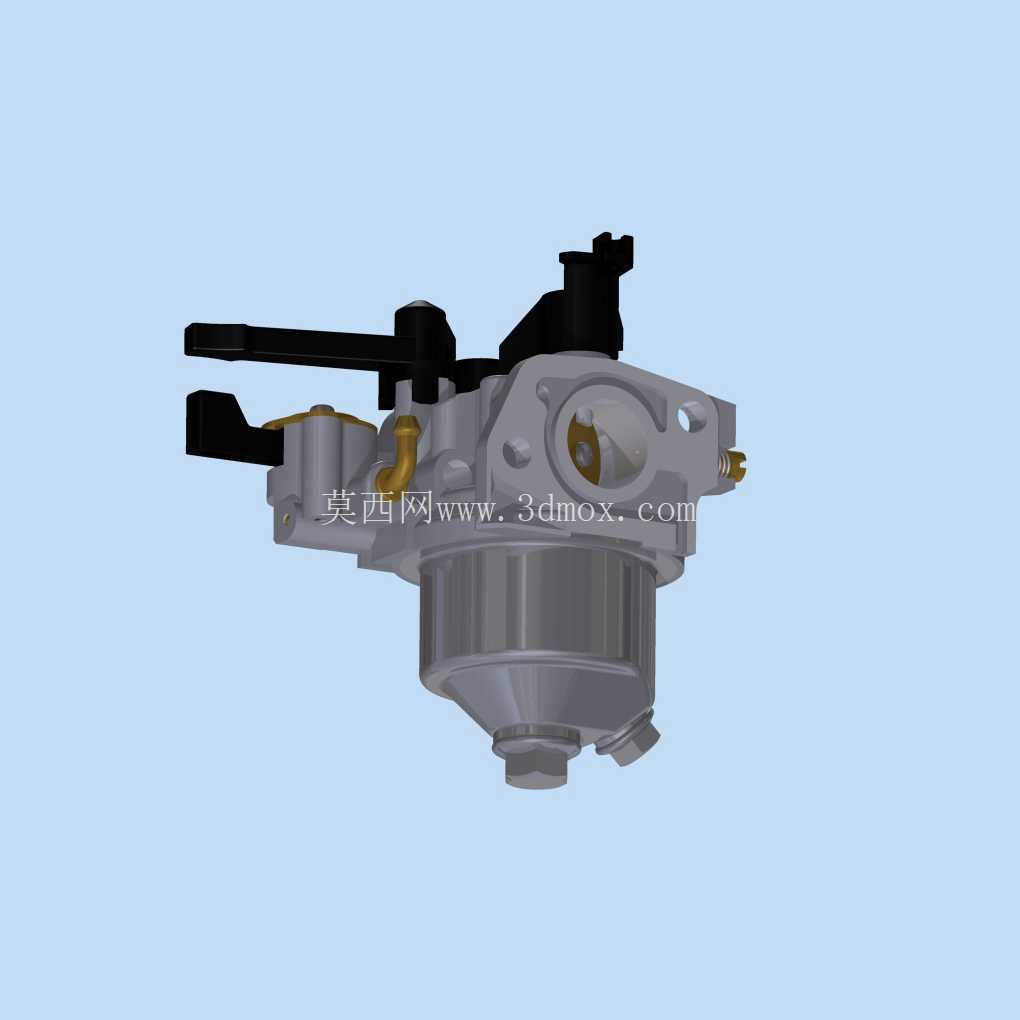

这款化油器是适配本田GX160系列通用小型汽油机的核心燃油供给部件，在园林机械、小型发电机组、微耕设备、便携作业机具等场景中承担着燃油与空气精准配比的关键作用，直接决定汽油机的启动性能、怠速稳定性、带载输出能力与燃油消耗水平。从实际工程应用来看，这类小排量汽油机的工况波动范围极大，冷启动时需要极浓的混合气保证点火成功率，怠速运转时要维持极低供油量保证运转平稳不熄火，突加负载时又要瞬间加浓混合气避免转速跌落，全负荷工况下还要匹配最佳空燃比让动力输出与油耗达到平衡，化油器的结构设计必须覆盖这些全工况的供油需求。

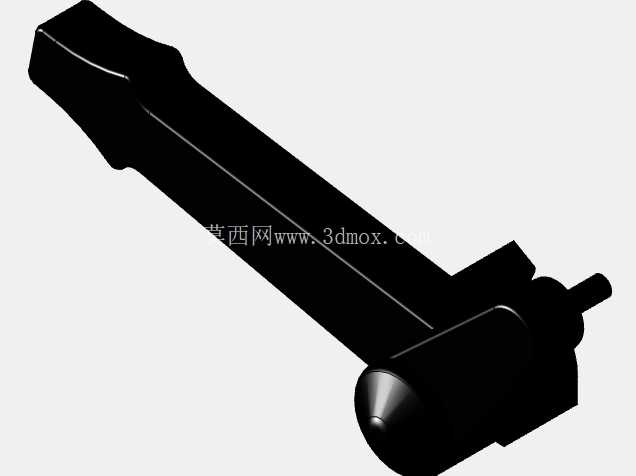

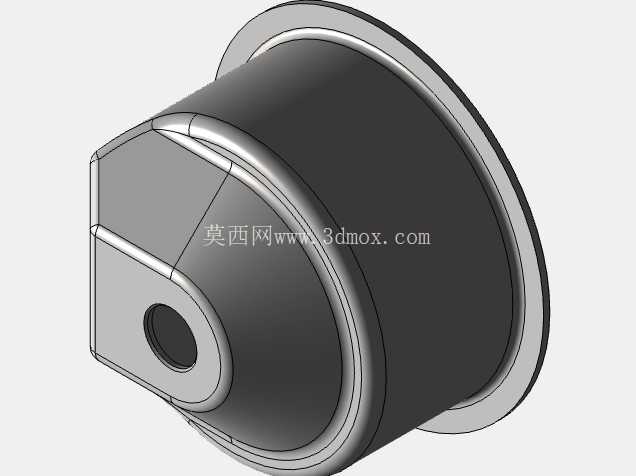

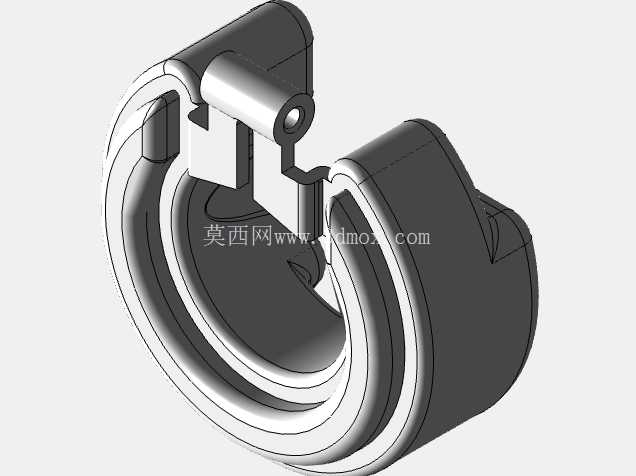

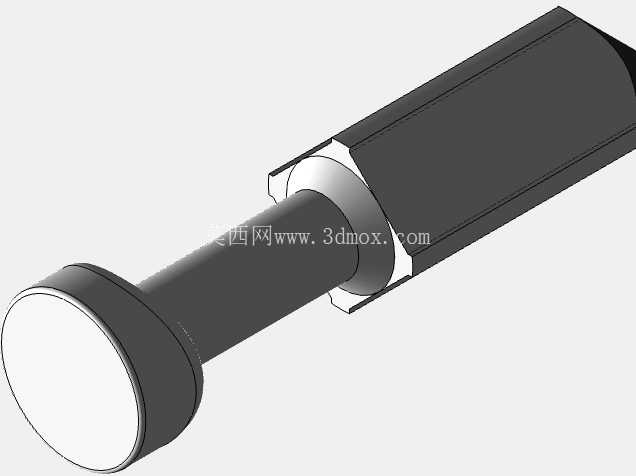

整个化油器的结构围绕浮子室恒压供油、喉管真空度取油、节气门开度匹配供油量的核心逻辑搭建，浮子室作为储油与稳压的核心腔室，通过浮子与针阀的配合维持室内油面高度稳定，不受油箱燃油液位波动、机身倾斜小幅变化的影响，保证各个工况下供油压力一致。主喷嘴布置在喉管的真空度峰值区域，当空气流经喉管产生负压时，燃油会从主喷嘴被吸出，与高速流动的空气充分混合雾化，主油道内设置的空气量孔会引入少量空气提前对燃油进行泡沫化处理，提升雾化效果，让混合气更均匀。节气门采用蝶阀结构，通过摇臂与连杆支架连接调速机构，开度大小直接控制进入气缸的混合气总量，对应汽油机不同的功率输出需求，怠速工况下节气门接近全闭，此时主喷嘴处真空度不足以吸出燃油，专门设置的怠速油道会从节气门后方的高真空区域取压，供给怠速所需的少量浓混合气，保证低转速下的运转稳定性。

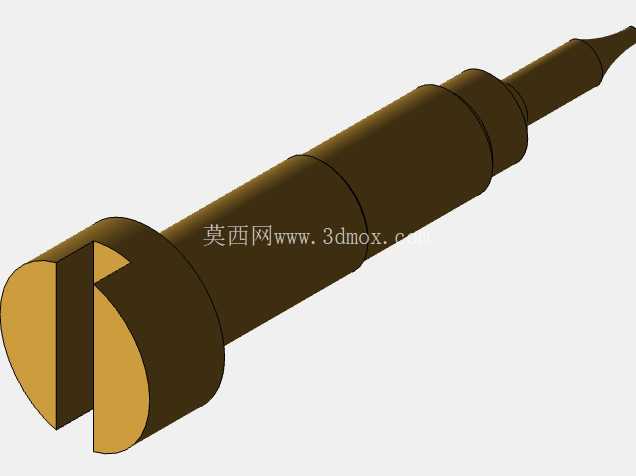

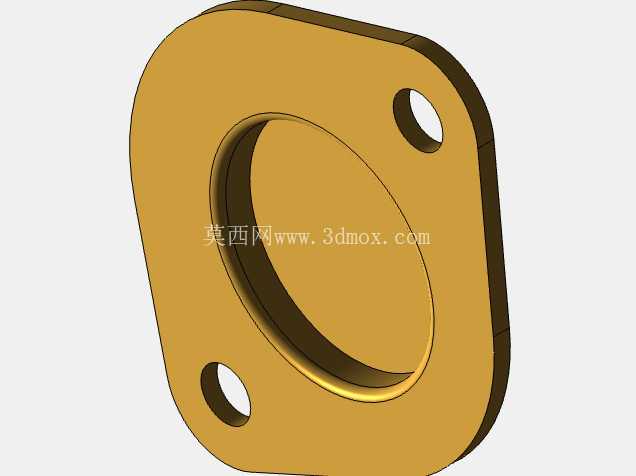

设计过程中首先要明确安装边界尺寸，化油器与汽油机进气口的对接法兰采用标准化的安装孔位，孔距、密封面平面度、进气道通径都要与GX160缸头进气口完全匹配，避免安装错位导致的漏气问题；油门摇臂的转动角度、行程范围要与原厂调速拉杆的运动轨迹契合，保证节气门从全闭到全开的过程中没有卡滞、干涉，操纵手感线性。浮子的重量、浮子臂的杠杆比经过反复校核，保证针阀的开闭动作灵敏，油面高度控制在设计公差范围内，油面过高会导致混合气过浓、油耗升高甚至漏油，油面过低则会导致高速大负载工况下供油不足、动力下降。各个量孔的通径尺寸是匹配发动机性能的核心参数，主量孔、怠速量孔、空气量孔的孔径经过多轮台架试验标定，兼顾不同海拔、不同环境温度下的适应性，避免高海拔地区空气稀薄导致混合气过浓，或是低温环境下燃油雾化变差导致启动困难。

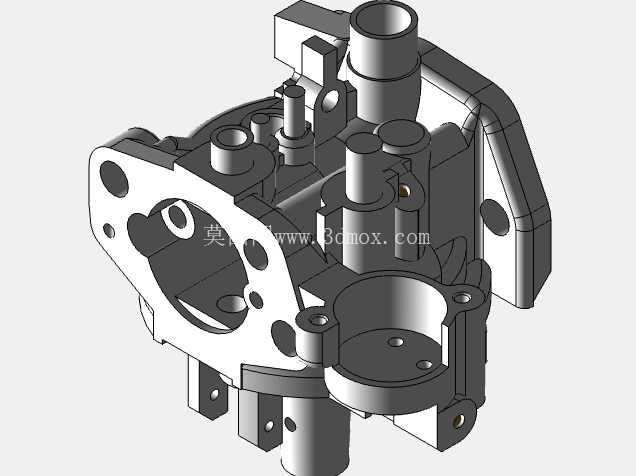

从结构细节来看，化油器本体采用压铸铝合金成型，兼顾轻量化与结构强度，内部油道、气道的铸造圆角经过优化，减少流动阻力，各个结合面的密封结构设计可靠，避免燃油渗漏与空气泄漏。阻风门结构布置在进气口前端，冷启动时关闭阻风门可以在喉管处形成极高的真空度，吸出更多燃油形成极浓混合气，保证低温环境下的一次启动成功率，启动后随着发动机温度升高，阻风门逐渐打开恢复正常供油。所有运动部件包括节气门轴、阻风门轴、摇臂铰接点都做了耐磨处理，长期使用不会出现松旷、卡滞问题，浮子采用耐燃油腐蚀的材质制作，长期浸泡在汽油中不会出现变形、增重问题，保证油面控制精度长期稳定。这类化油器的三维建模过程中，需要重点关注各个内部油道的连通关系、运动部件的干涉检查、密封面的公差配合，每一个小孔的位置、通径都要与实际零件完全一致，才能保证后续做流体仿真、性能分析时的结果准确，也能直接用于后续的零件加工、模具开模与装配验证。
