雅马哈Freego踏板车冷却驱动风扇轮结构

　　这款冷却驱动面部件是踏板式燃油摩托车CVT传动系统的核心散热配套构件，主要适配雅马哈Freego系列14度倾角传动布局的车型，直接安装在发动机侧的CVT传动箱内部，与主动轮、从动皮带轮形成联动配合，承担传动系统运转过程中的强制风冷散热功能。踏板车的CVT传动结构在日常运转中，皮带与带轮的摩擦、离合器蹄块的结合摩擦都会产生大量热量，若散热不及时会导致皮带老化加速、摩擦系数下降，出现传动打滑、动力损耗加剧甚至传动失效的问题，这款风扇轮就是为解决该类散热需求设计的。

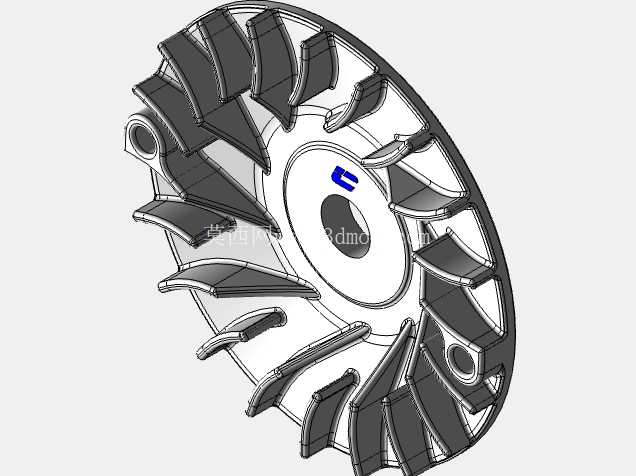

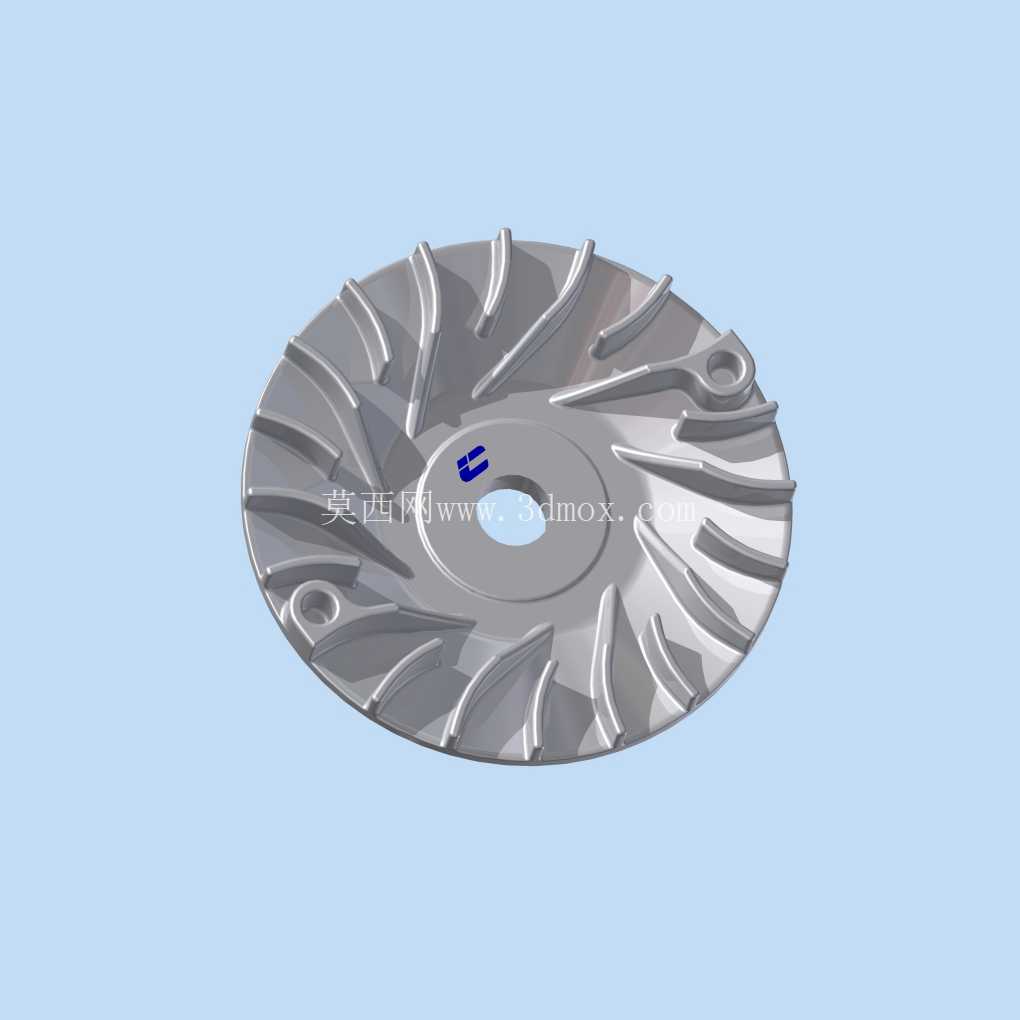

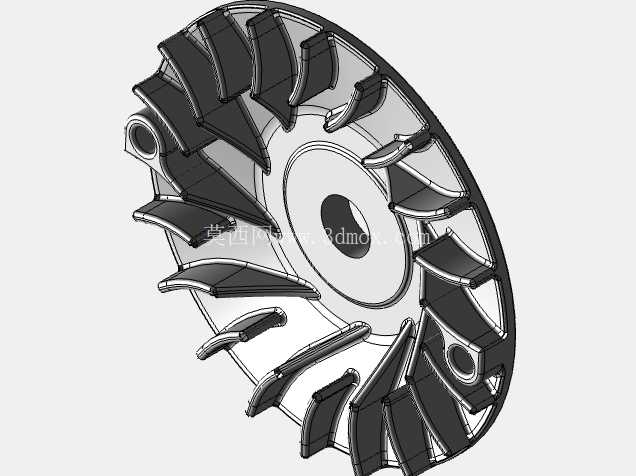

　　从结构设计来看，整体采用圆盘式辐射叶片布局，中心设置带定位台阶的安装轴孔，轴孔周边做了加厚的轮毂结构，保证与驱动轴配合的同轴度，避免高速旋转时出现动平衡偏差；轮盘边缘对称布置两个带安装孔的凸台，用于与传动主动轮的端面锁合固定，确保动力传递过程中风扇与主动轮同步运转，无相对滑移。叶片采用后倾式曲面设计，一共17片均匀分布在轮盘的迎风面上，叶片的倾斜角度经过匹配传动箱内部风道的流场仿真优化，当主动轮带动风扇旋转时，叶片会将传动箱外部的低温空气通过进气格栅导入，气流顺着叶片曲面形成定向的高压风流，直接吹向皮带工作面、主动轮移动盘、离合器从动轮这些发热核心区域，带走摩擦产生的热量后从传动箱尾部的排气槽流出，形成完整的散热循环。

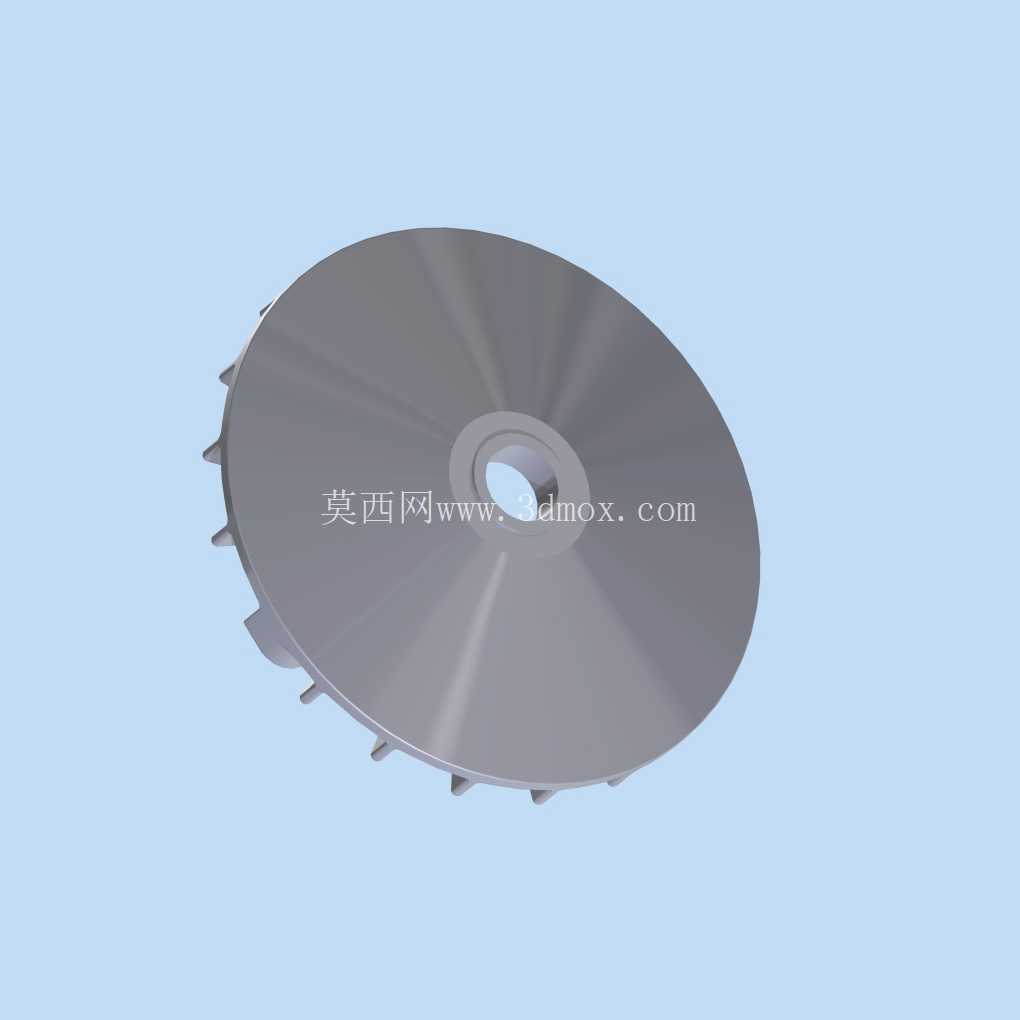

　　叶片的高度从轮毂位置向外缘逐渐抬升，既保证了足够的风量输出，又避免叶片过高导致旋转惯量过大，影响CVT系统的变速响应速度；轮盘背面做了平整化处理，与主动轮端面贴合时无凸起干涉，安装贴合面的平面度控制在0.05mm以内，保证锁合后不会出现偏摆。从安装边界来看，该风扇轮的最大外径适配Freego车型传动箱的内部安装空间，旋转时叶片外缘与传动箱内壁的间隙控制在8-12mm，既不会出现运动干涉，又能避免间隙过大导致风压泄漏，降低散热效率；中心轴孔的直径与主动轮轴径采用过渡配合，装配时通过轴端的锁紧螺母压合固定，两个安装凸台的孔位与主动轮端面的定位销完全对应，装配时无需额外调整即可保证同轴度。

　　在实际使用场景中，该部件随发动机转速同步运转，怠速工况下转速约1700rpm时即可形成稳定的散热气流，当车辆高速行驶、传动系统转速达到6000rpm以上时，风扇的输出风量可达到每分钟3.2立方米，能够将传动箱内部的工作温度稳定控制在70摄氏度以内，相比无风扇结构的传动系统，皮带的使用寿命可提升40%以上，离合器蹄块的磨损量降低25%左右。设计过程中还针对叶片的结构强度做了优化，叶片根部与轮盘连接处做了R2的圆角过渡，避免应力集中，在发动机最高转速工况下，叶片的最大应力远低于铝合金材质的屈服强度，不会出现叶片断裂的故障；轮盘表面做了硬质阳极氧化处理，提升表面耐磨性能，避免长期被气流中的灰尘冲刷出现表面蚀损。另外，叶片的曲面造型还兼顾了动平衡性能，每片叶片的重量差控制在0.5g以内，成品装配前无需额外做动平衡校正即可满足高速旋转的稳定性要求，减少生产过程中的工序成本。该部件的安装位置处于传动箱的进气侧，导入的气流首先经过风扇轮的导流再流向发热部件，相比布置在传动箱尾部的抽风式散热结构，这种直吹式的散热路径风阻更小，散热效率更高，尤其适合城市通勤工况下频繁启停、传动系统负荷波动大的使用场景，能够在低速大负荷工况下依然保证足够的散热风量，避免传动系统出现热衰减。
