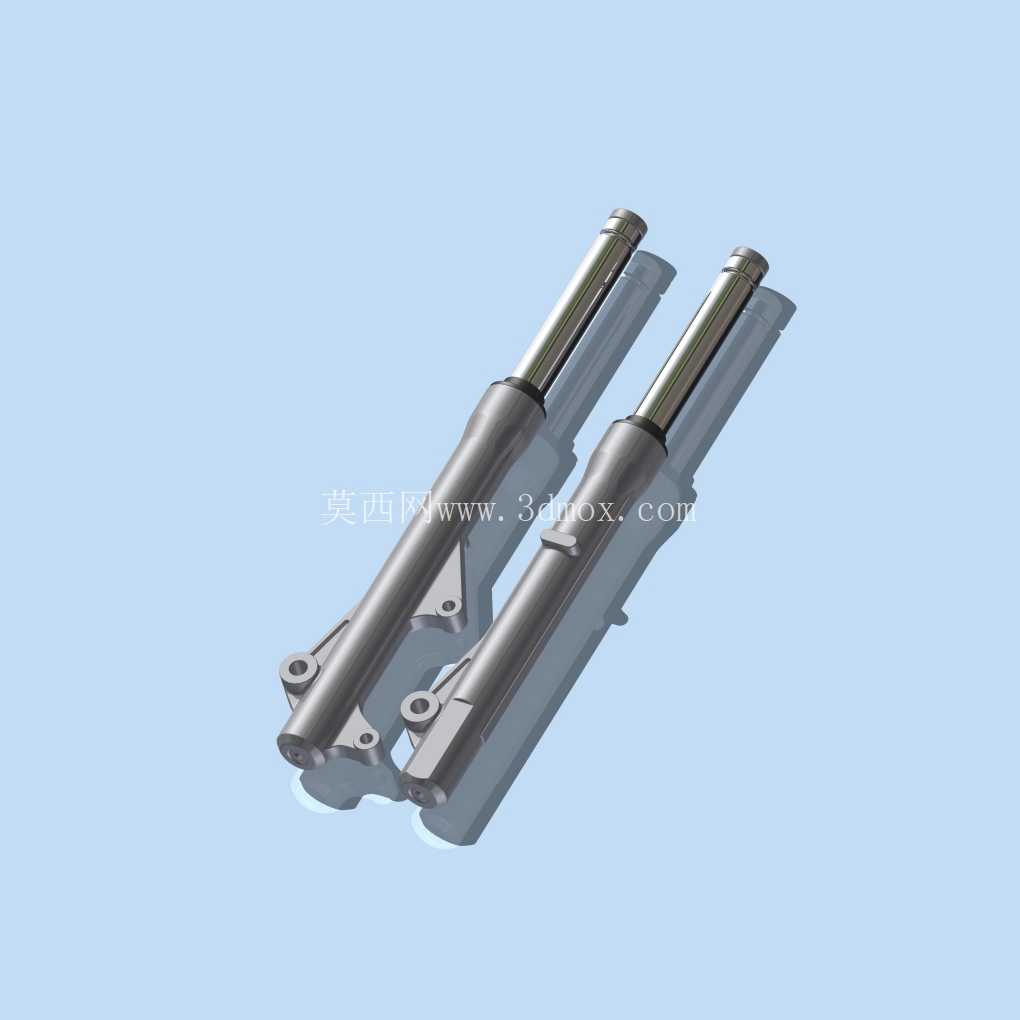

本田踏板摩托前悬架减震结构

这套适配本田多款踏板车型的前悬架结构，日常主要承担踏板摩托车前轮与车架之间的连接、载荷传递以及路面冲击缓冲的核心作用，覆盖Vario 110、Vario 125、Vario 150、Vario 160、Beat 110、Beat Deluxe、Scoopy、全新Beat等多款主流小排量踏板车型，是踏板车前转向系统与行驶系统的核心承载部件。

从实际装车场景来看，这类前悬架直接集成了前减震、转向立柱连接、前轮轴安装三个核心功能模块，日常行驶中，前轮受到的路面颠簸冲击会先传递到悬架下端的轮轴安装座，再通过内部的阻尼结构与弹性元件完成冲击能量的耗散，避免刚性冲击直接传递到车架与车把，提升骑行过程的操控稳定性与乘坐舒适性。在转向过程中，整套悬架会随车把的转动同步绕转向轴线旋转，直接控制前轮的转向角度，因此其安装定位精度直接影响车辆的转向手感与行驶直线性。

从结构设计思路来看，这套前悬架采用左右对称的双筒式布局，每侧减震筒都集成了外筒、内活塞杆、下部安装支耳三个核心部分。外筒采用高强度铝合金材质一体铸造成型，表面做硬质阳极氧化处理，既能够降低整车前部的簧下质量，提升减震响应速度，也能保证足够的结构强度，应对日常通勤场景下的颠簸、制动载荷冲击。左右两侧减震筒的上部设计有与方向柱下联板匹配的安装定位面，安装时通过锁紧螺栓将减震筒夹紧固定在联板上，可根据使用需求微调减震的伸出长度，适配不同身高骑手的骑行姿态调整需求。

安装边界方面，每侧减震筒下端的轮轴安装孔同轴度公差控制在0.02mm以内，保证前轮安装后不会出现偏磨、转动卡滞的问题；筒身上部的安装定位段直径与下联板的安装孔采用过渡配合，既保证安装后的连接刚性，也方便售后维修时的拆装更换。两支耳上预留的制动卡钳安装孔位与前轮轴孔的相对位置经过精准校核，安装原厂卡钳后无需额外调整垫片即可保证制动盘与卡钳的间隙均匀，避免出现制动拖滞、偏磨的问题。

功能特性上，这套悬架的阻尼调校偏向日常通勤的舒适取向，内部的阻尼阀系针对城市铺装路面的细碎颠簸、减速带冲击做了专门匹配，低速压缩阻尼设定偏软，能够快速过滤路面的微小震动，高速压缩阻尼则做了渐进式提升，在经过较大坑洼或者紧急制动时能够提供足够的支撑力，避免出现减震打底、车头过度下沉的问题。活塞杆表面采用镀铬处理，粗糙度达到Ra0.8以下，配合双唇口防尘油封与耐磨导向套，能够在多尘、多雨的日常使用环境下保证较长的密封寿命，减少漏油故障的发生概率。

在结构细节设计上，左右减震筒之间的相对位置通过下部的连接结构做了刚性强化，避免紧急制动时两侧减震出现不同步的形变，提升制动过程中的车头稳定性。筒身外侧预留的里程表齿轮安装位、挡泥板固定孔位都与原厂车型完全匹配，替换安装时无需对原车部件做任何打孔、改装，可直接实现无损替换。针对东南亚地区多雨、路面易积水的使用场景，减震器的呼吸孔设计在筒身侧面较高的位置，避免行驶中积水进入筒身内部导致阻尼油乳化失效。

从建模还原的角度来看，这套模型完整还原了实物的所有安装特征、外形曲面与配合尺寸，包括安装支耳的倒角、螺栓过孔的沉台、活塞杆的伸缩行程限位结构都做了1:1的复刻，可直接用于踏板车改装方案的匹配验证、维修配件的三维测绘参考，也可用于摩托车结构教学的演示模型，帮助从业者理解踏板车前悬架的载荷传递路径与装配关系。在做整车装配仿真时，这套模型的安装基准与原车车架、方向把、前轮、制动系统的配合边界完全对齐，可直接导入整车装配环境中完成干涉检查，验证改装部件（如改装卡钳、加宽轮圈）与悬架结构的间隙是否满足设计要求，减少实物试装的迭代成本。
