雅马哈Aerox155踏板车进气歧管结构

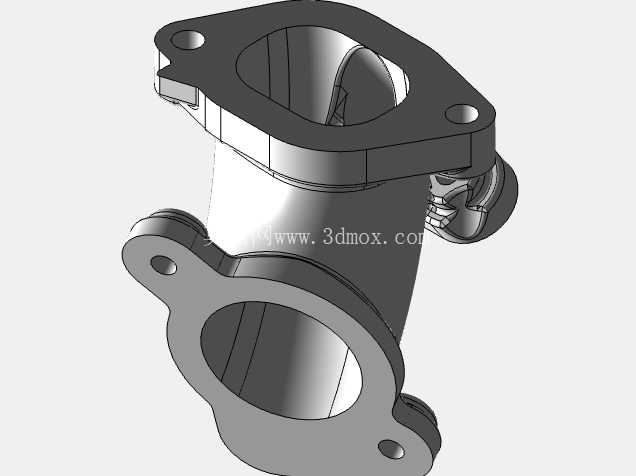

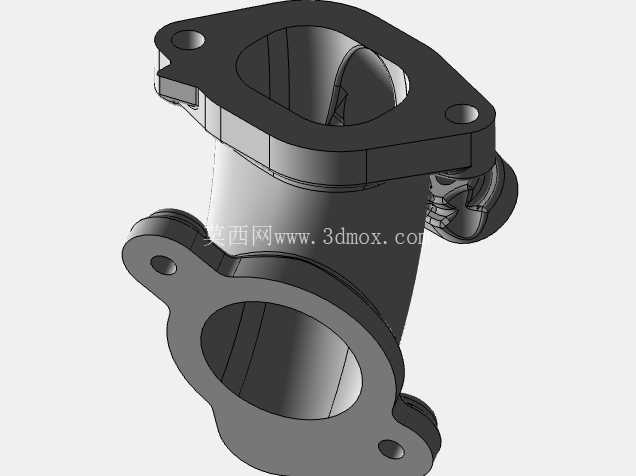

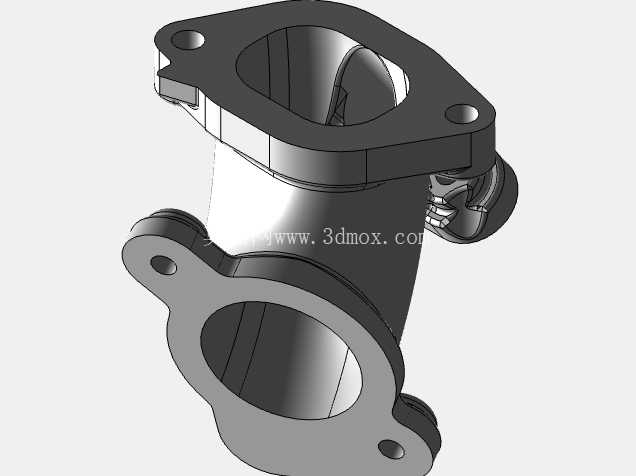

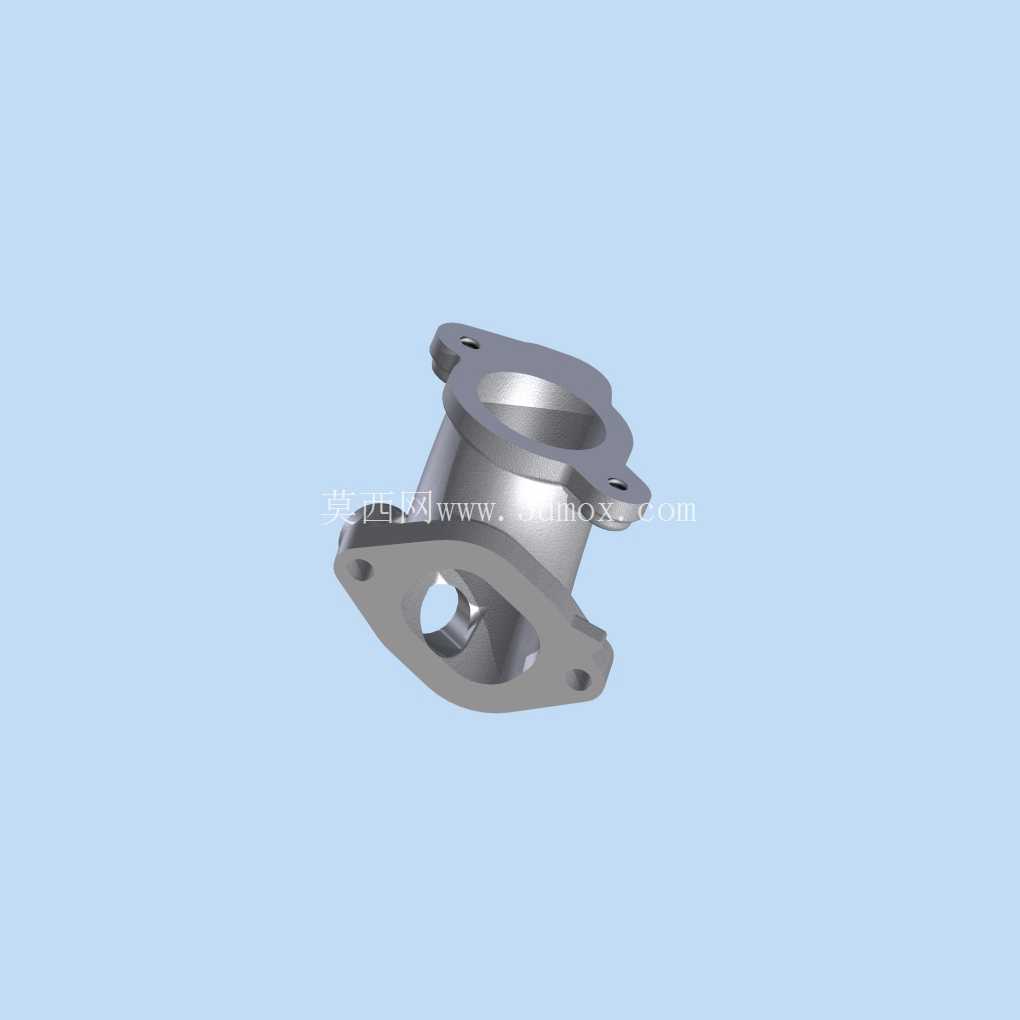

　　在小排量踏板摩托车的动力系统匹配工作中，进气歧管是连接节气门体与发动机气缸盖进气道的核心过渡部件，其结构设计直接决定了进气充量的流动效率、各工况下的空燃比稳定性，甚至会影响发动机怠速抖动表现与中高转速区间的动力输出平顺性。这款适配雅马哈Aerox 155车型的进气歧管，采用铸铝材质一体成型的结构方案，整体为弯管式异形腔体设计，腔体内部做了平滑过渡处理，没有突兀的截面突变或直角转折，能最大程度降低进气过程中的沿程阻力与局部涡流损耗，让经过节气门计量后的空气可以顺畅流入气缸，保证喷油器喷出的燃油与空气在进入气缸前就能形成均匀的混合气。

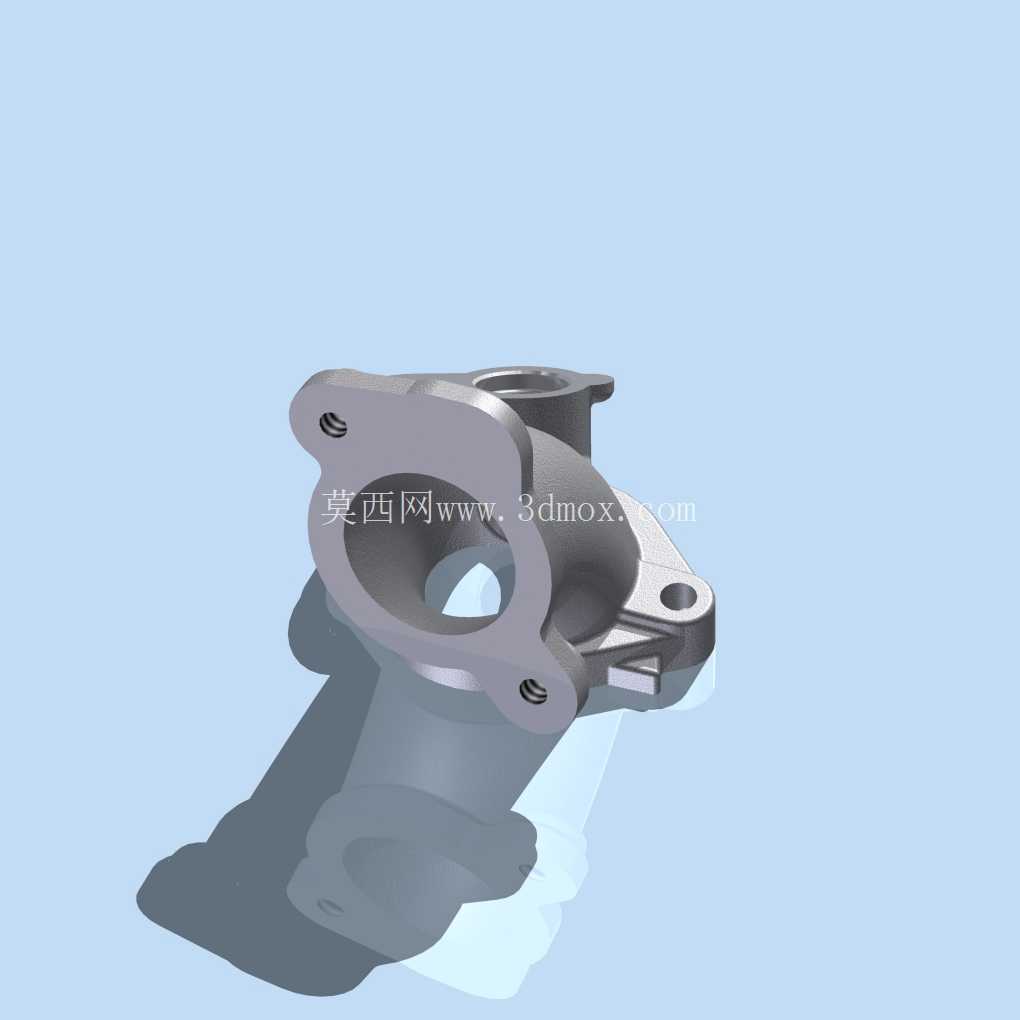

　　从安装边界来看，歧管的法兰连接面完全匹配B65-E3585-00编号对应的气缸盖进气端口型面，法兰上的两个定位安装孔位公差控制在±0.1mm范围内，装配时可以直接与缸盖进气侧的定位凸台对齐，配合耐高温密封垫就能实现可靠的端面密封，避免出现进气泄漏导致的空燃比失准问题；歧管另一端的接口尺寸完全适配对应车型的节气门体安装规格，接口处预留了传感器安装凸台与固定螺孔，可以直接安装进气温度或压力检测元件，无需额外做改装适配。

　　在实际整车应用场景中，这款进气歧管需要长期承受发动机舱内的高低温交变环境，冷启动时环境温度可能低至零下数十度，发动机长时间高负荷运行时，缸盖传导过来的温度又会达到上百摄氏度，铸铝材质的热膨胀系数与缸盖铝合金材质接近，不会因为长期热胀冷缩出现连接面密封失效的问题，同时材质本身的刚性足够，不会因为进气负压波动出现腔体形变，保证不同转速下的进气量计量精度。设计过程中，歧管的弯曲弧度经过了多轮流场仿真优化，既避开了车架上的安装梁、线束固定位以及周边冷却管路的布置空间，又保证了进气路径的长度符合155cc排量单缸发动机的进气谐振需求，利用进气惯性效应提升中低转速区间的充气效率，让车辆在日常城市通勤常用的3000-6000转区间拥有更跟手的油门响应。

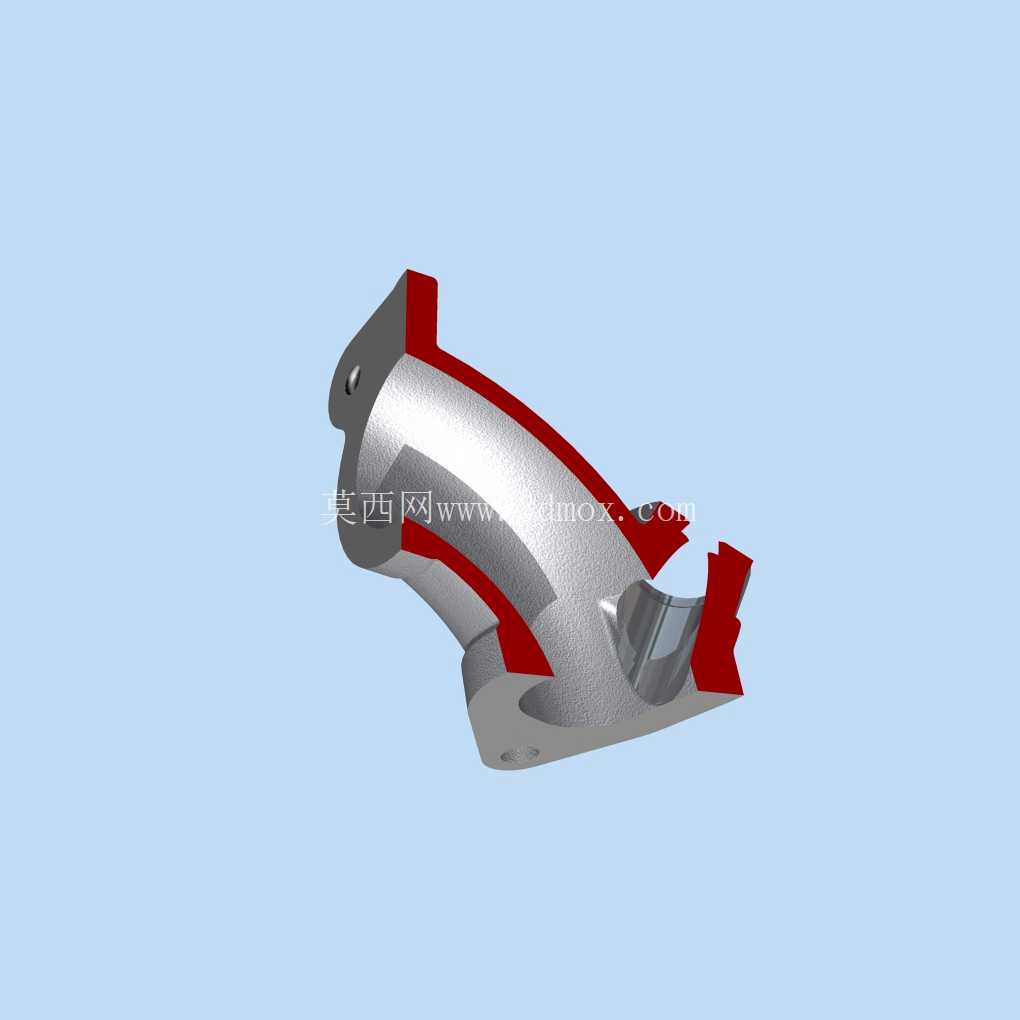

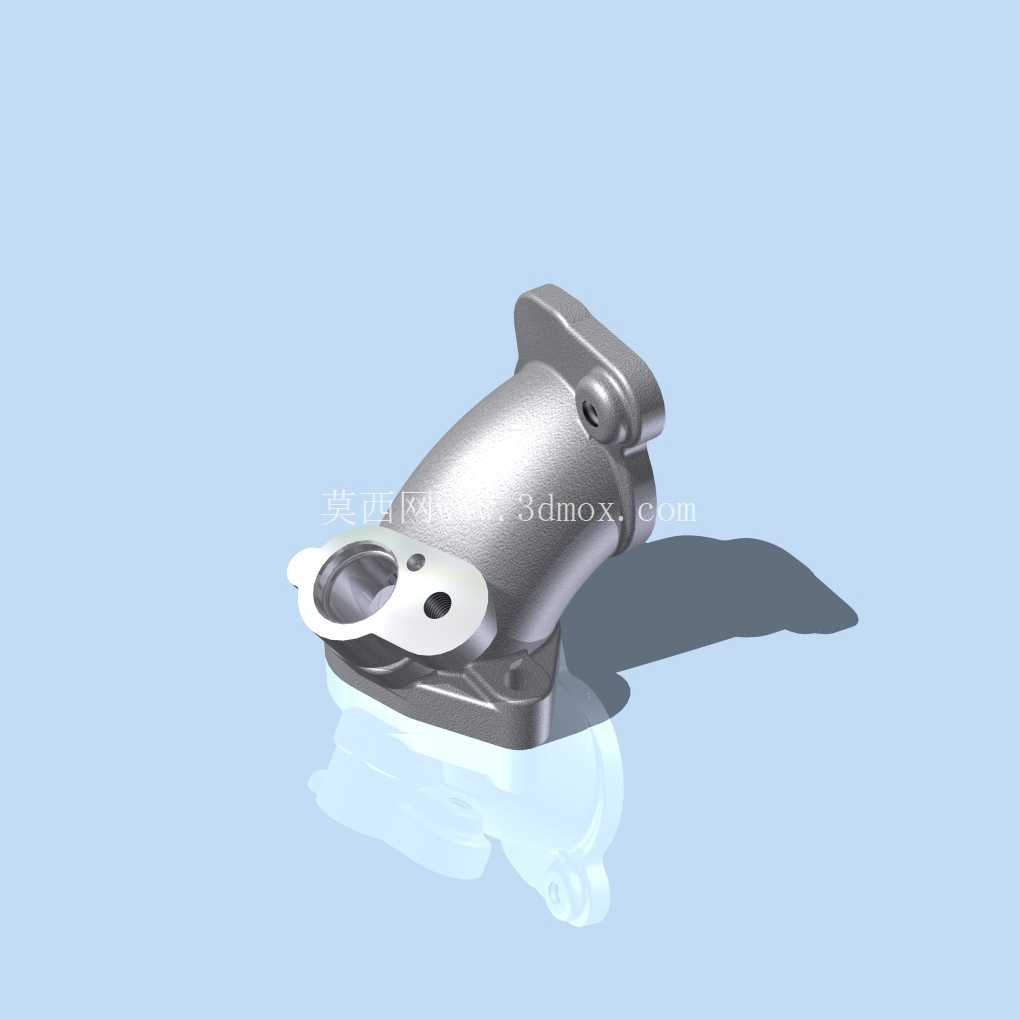

　　歧管本体上还集成了一个小型的安装支耳，支耳上的通孔用于固定周边的线束卡扣或小直径管路，避免车辆行驶过程中线束晃动与歧管表面产生摩擦磨损；所有安装孔位的位置度都经过实车装配验证，不会出现与周边零部件干涉的问题，维修更换时可以直接对位安装，不需要对周边部件做额外的切割或调整。对于摩托车改装与维修领域的结构设计人员来说，这类原厂规格的进气歧管三维模型，可以作为改装高性能进气套件时的基准参考，在设计加大口径歧管或者加装进气增压装置时，可以直接参照原有的安装边界尺寸做结构拓展，保证改装部件可以无损安装到原车之上，不需要改动缸盖或者节气门的原有结构；也可以作为维修替换件开发的三维依据，通过扫描逆向或者直接参照原模型的尺寸参数做开模生产，保证替换件的装配精度与使用性能达到原厂件的水平。从结构细节来看，歧管的壁厚设计均匀，基本维持在3-4mm之间，既保证了整体结构强度，不会因为发动机运行过程中的振动出现开裂问题，又尽可能控制了部件自重，不会给车头部分增加多余的负载；腔体内部的表面粗糙度要求控制在Ra3.2以内，减少气流与壁面的摩擦阻力，同时避免壁面出现积碳附着的死角，长期使用后也不会因为积碳堆积导致进气截面变小，影响发动机动力输出。
