罗埃拉低成本医用呼吸机结构设计

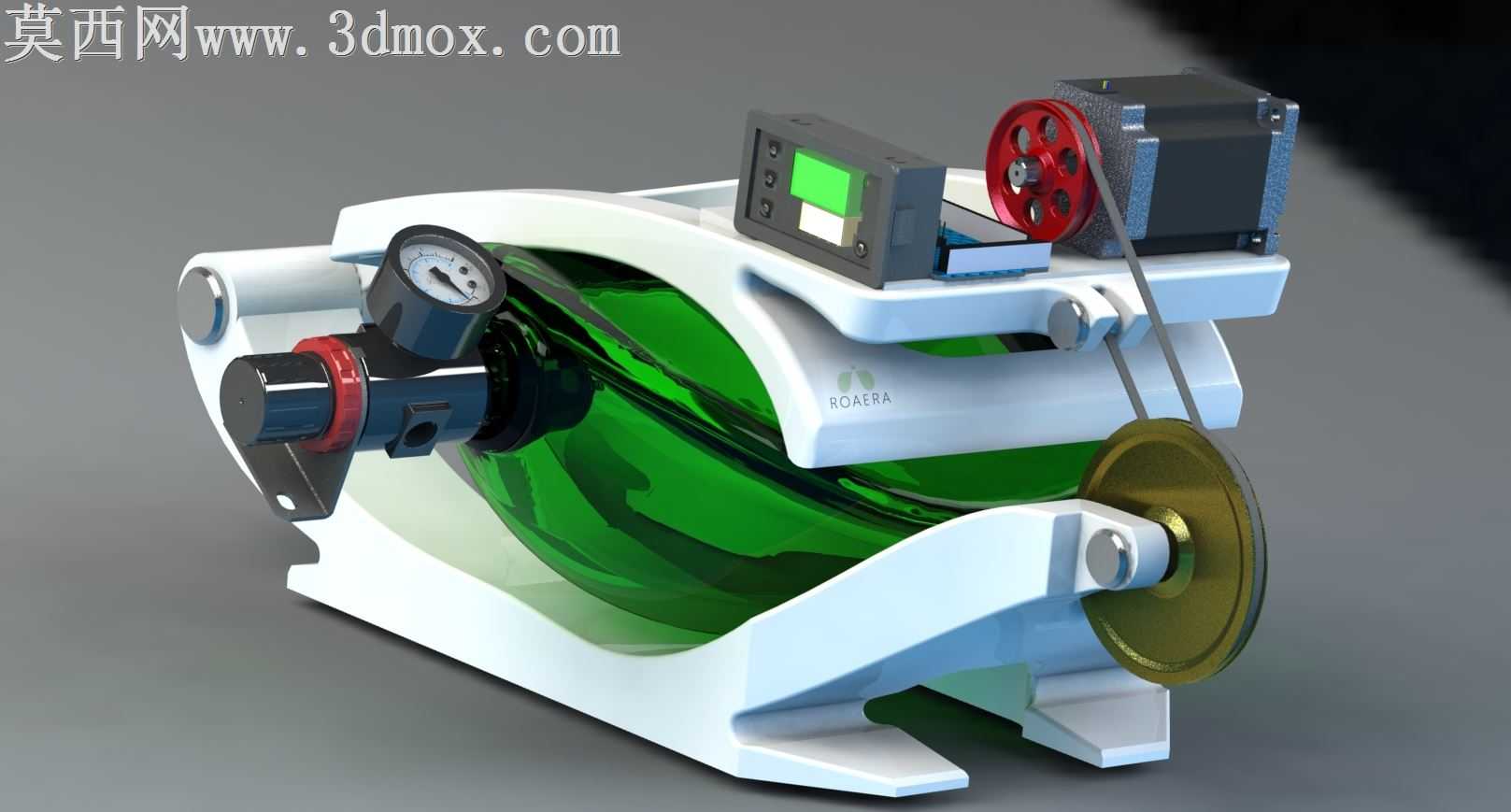

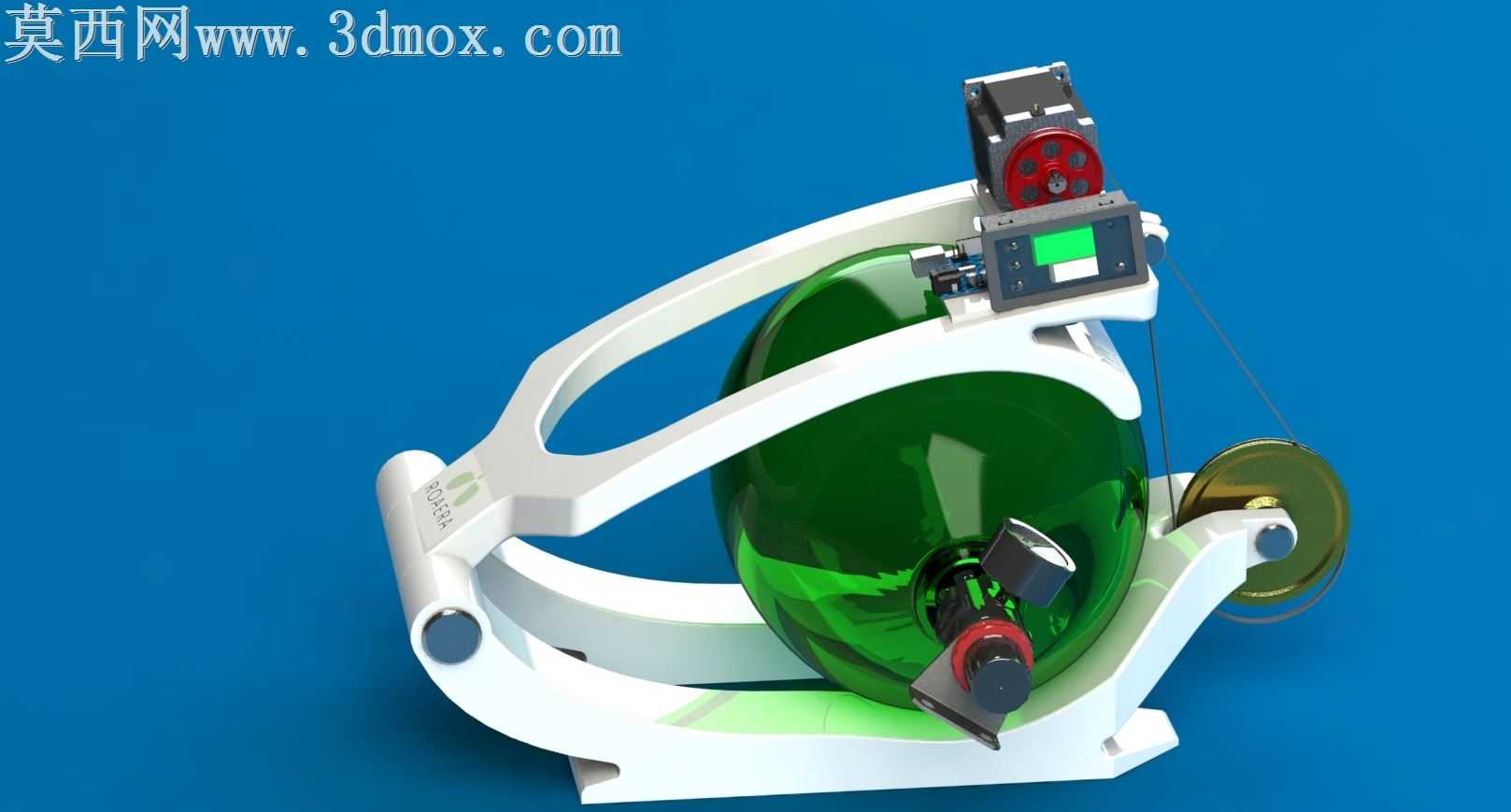

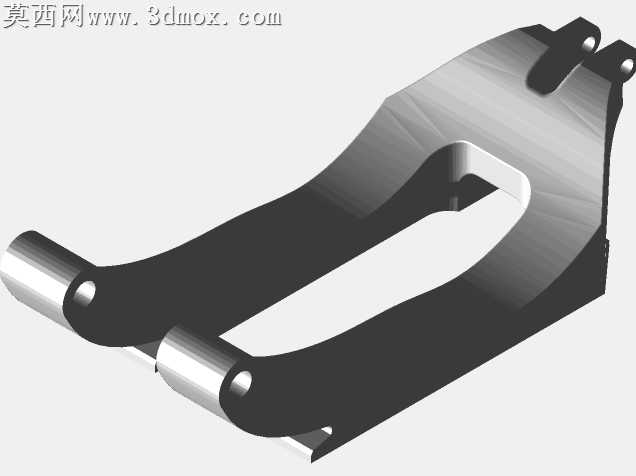

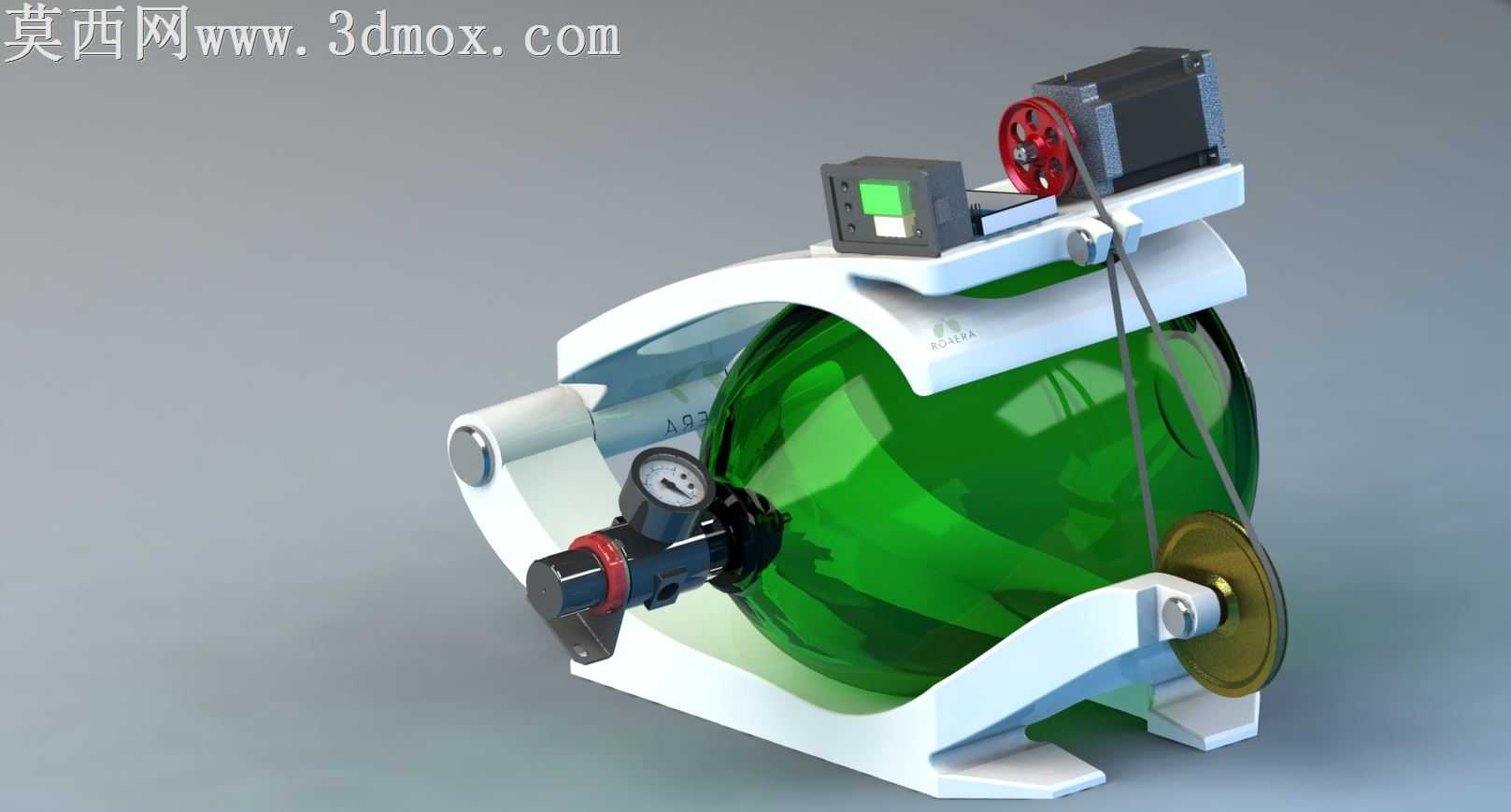

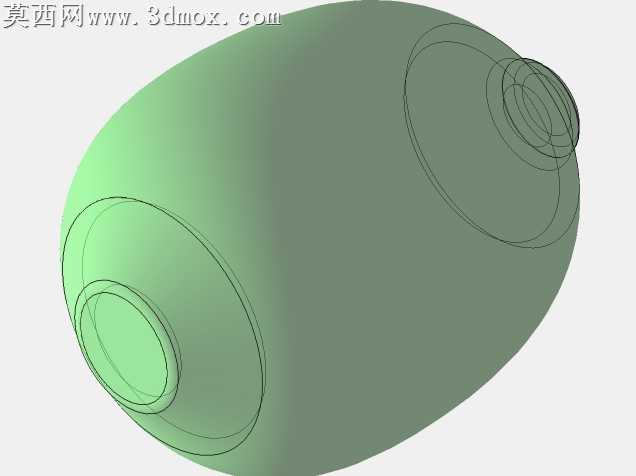

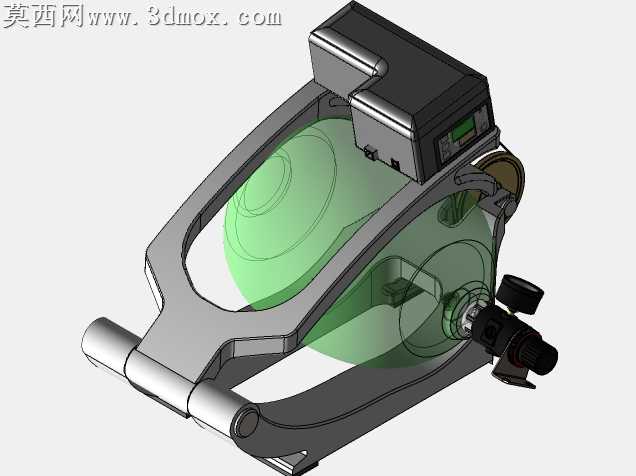

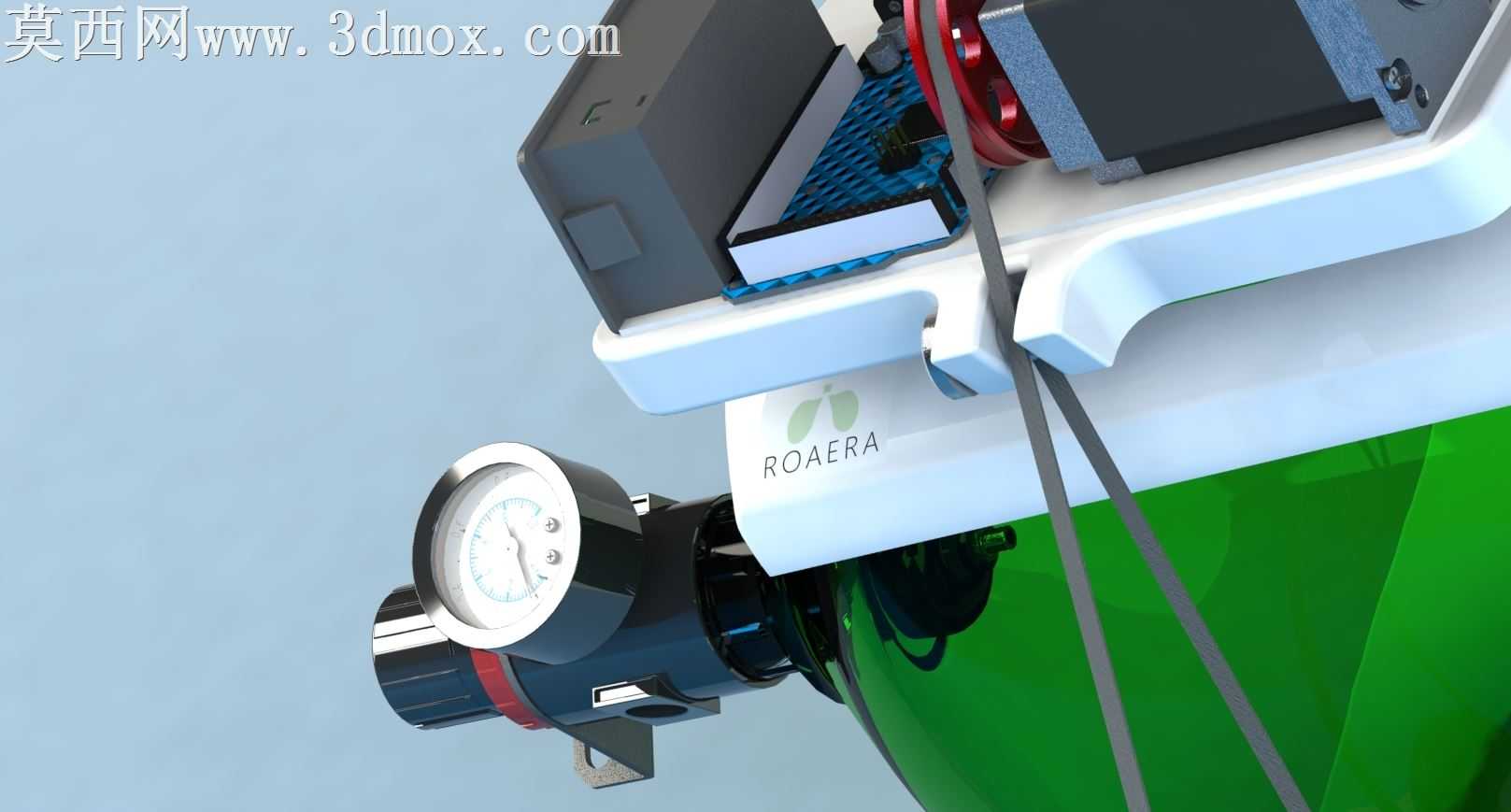

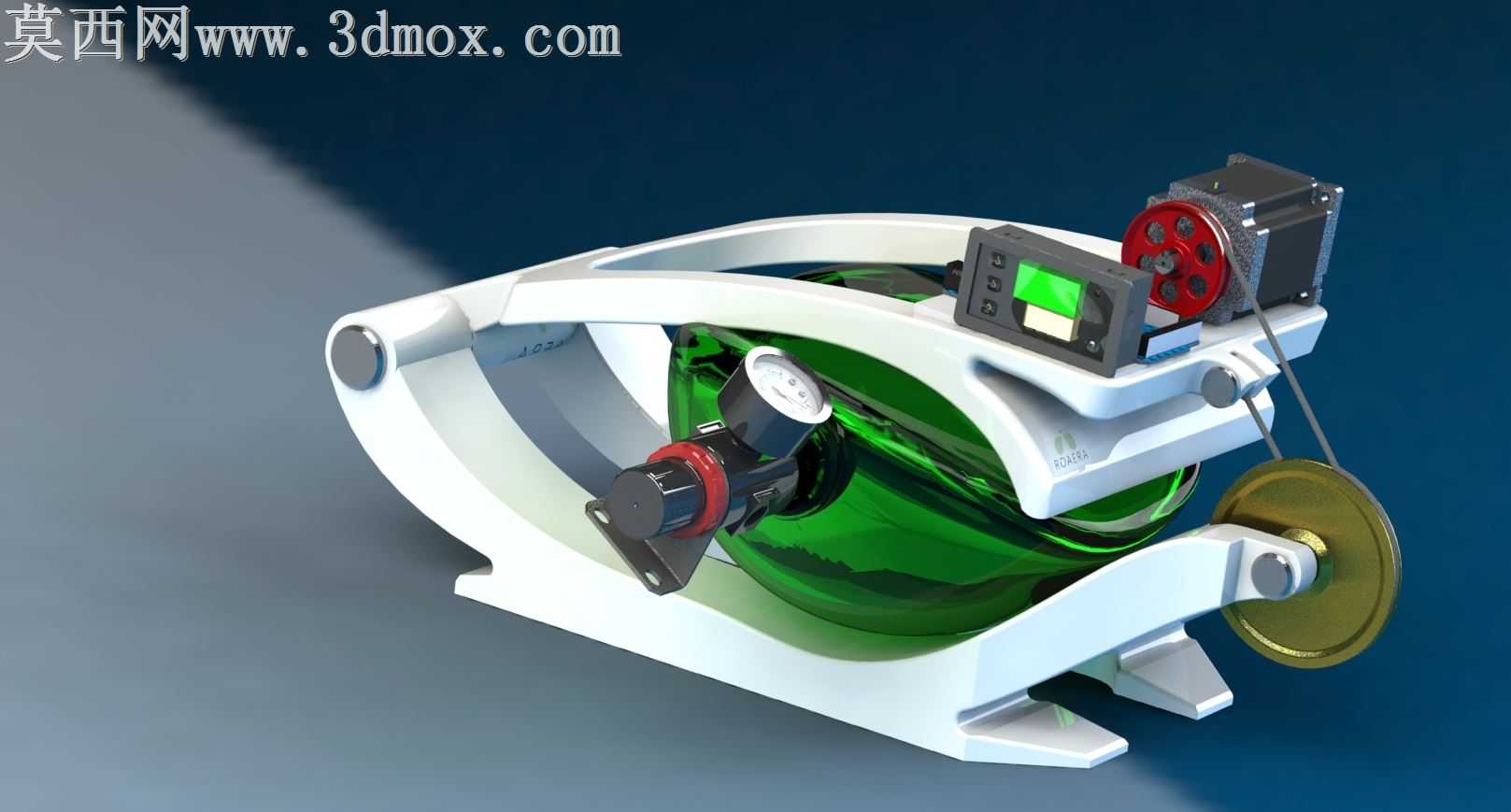

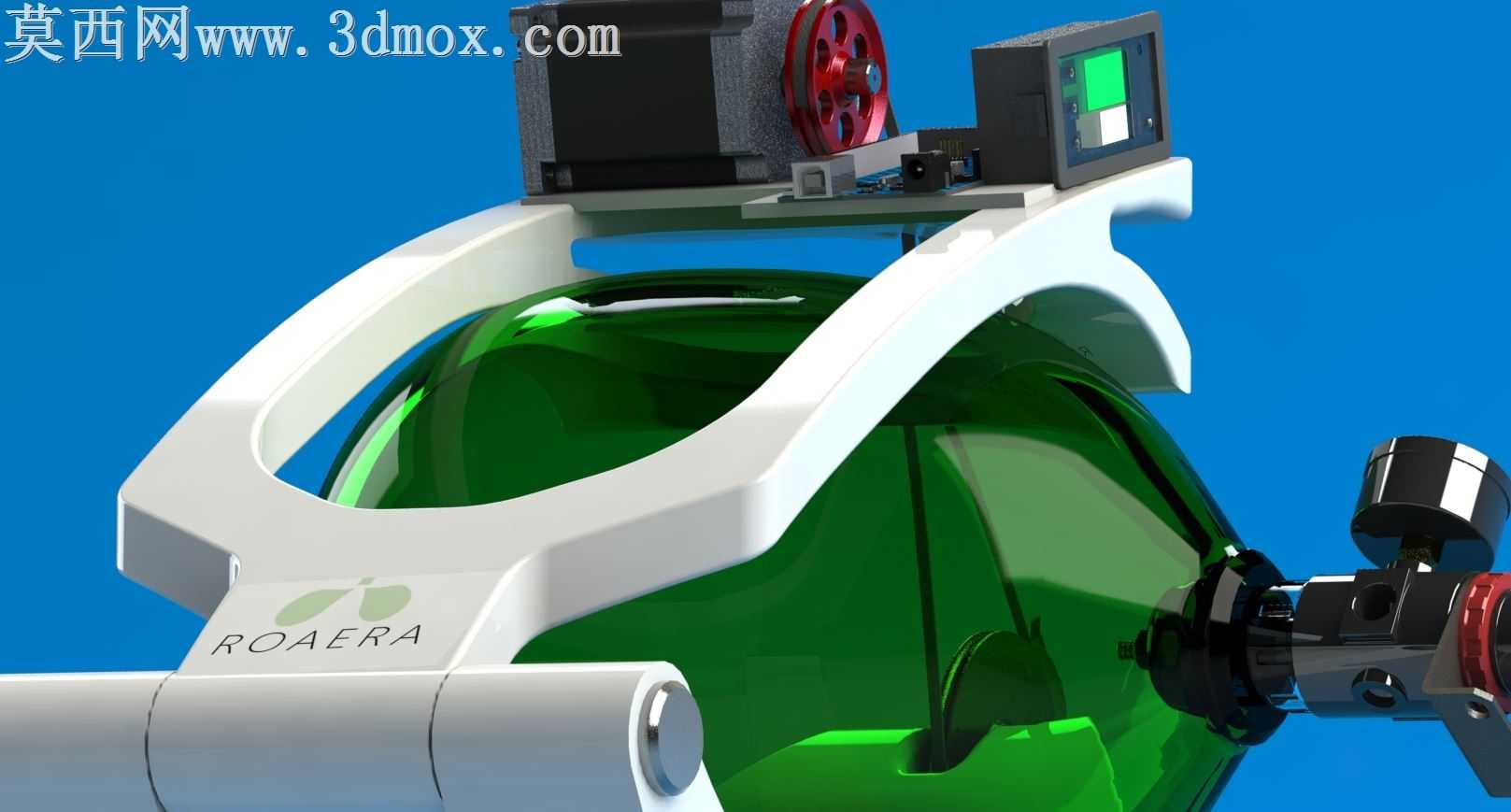

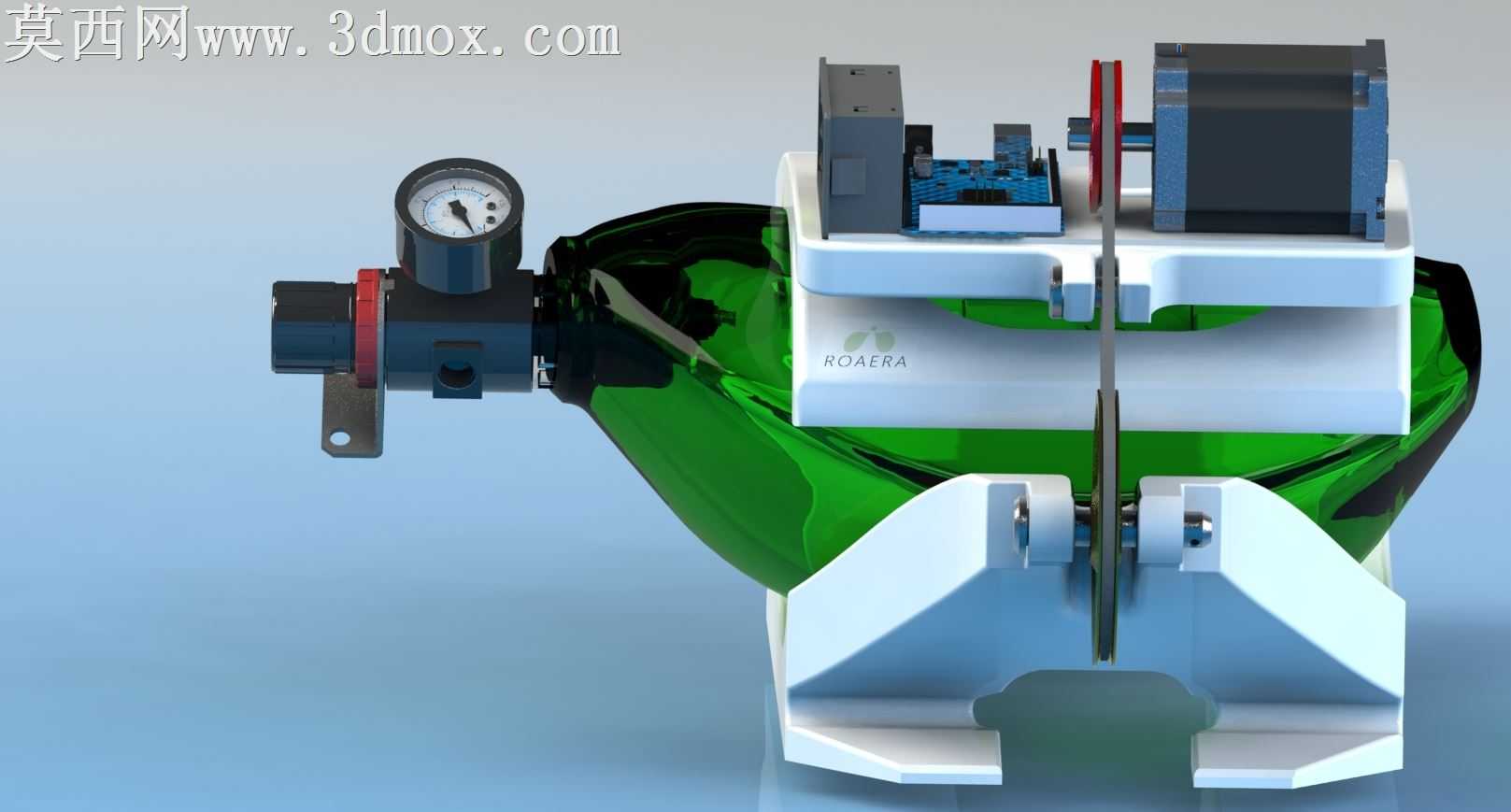

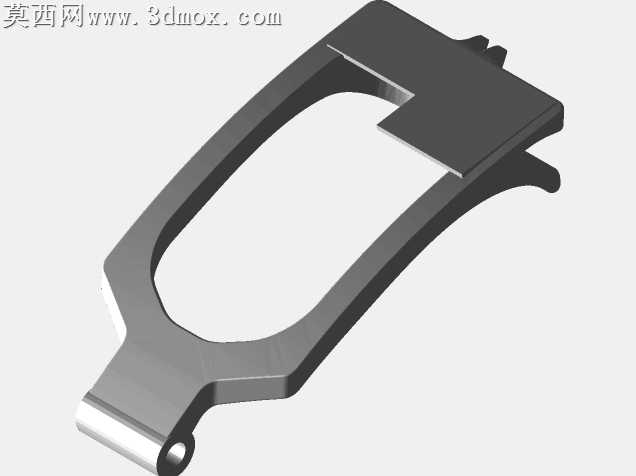

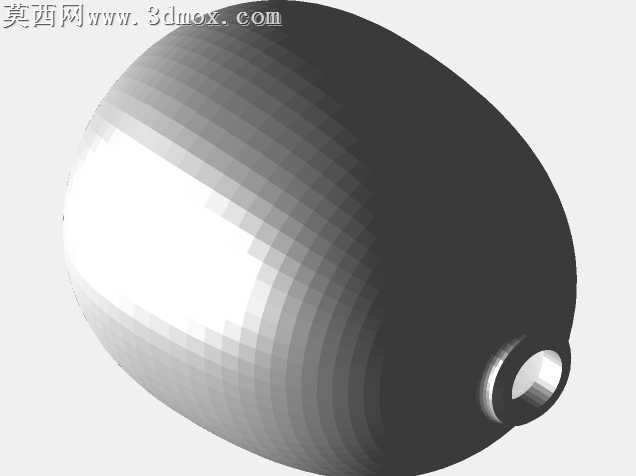

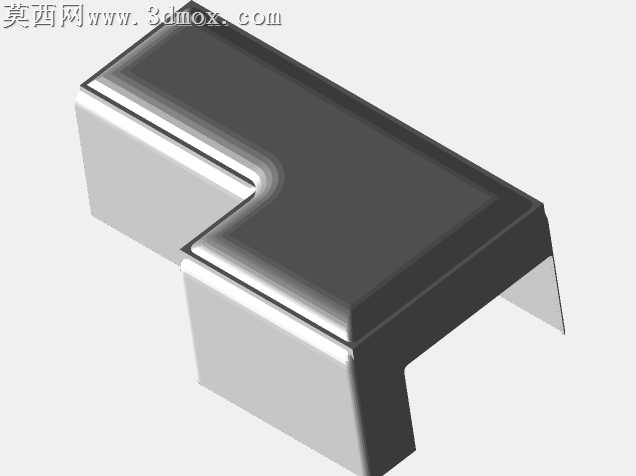

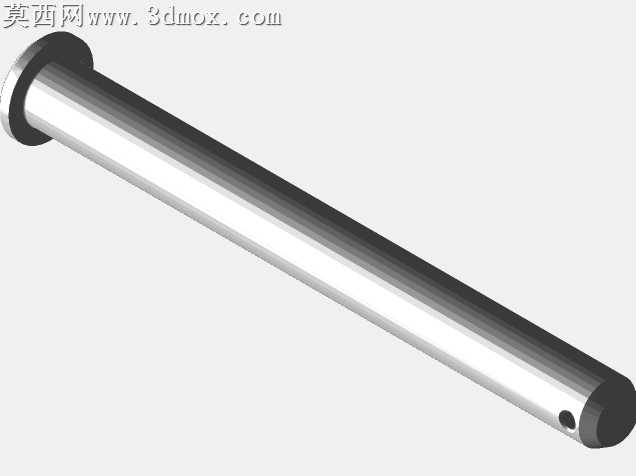

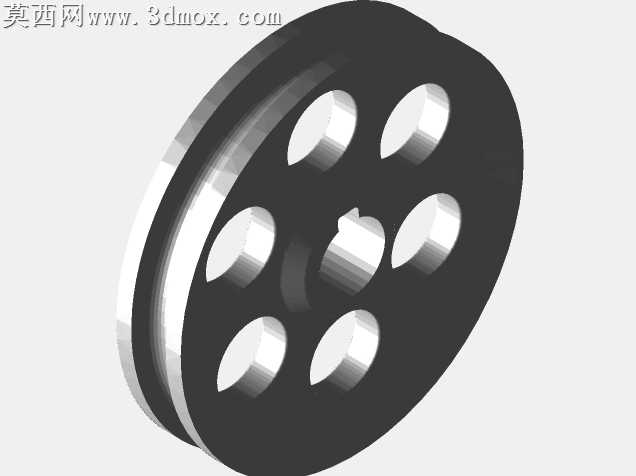

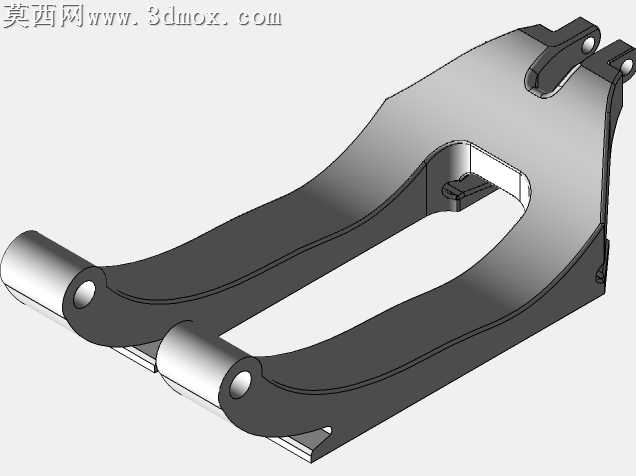

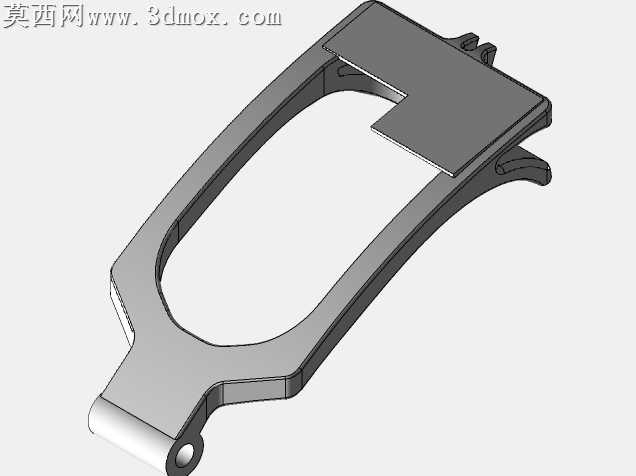

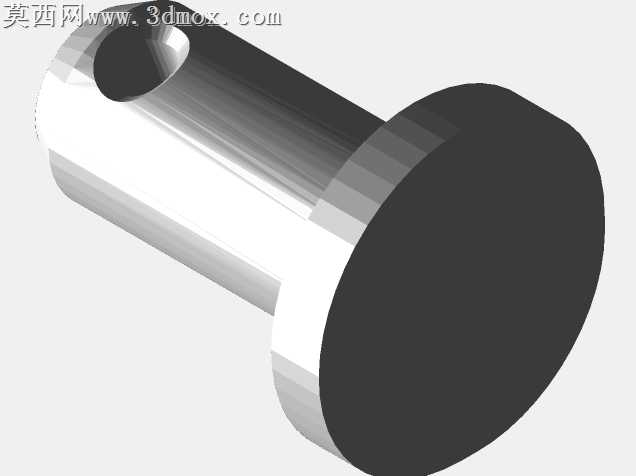

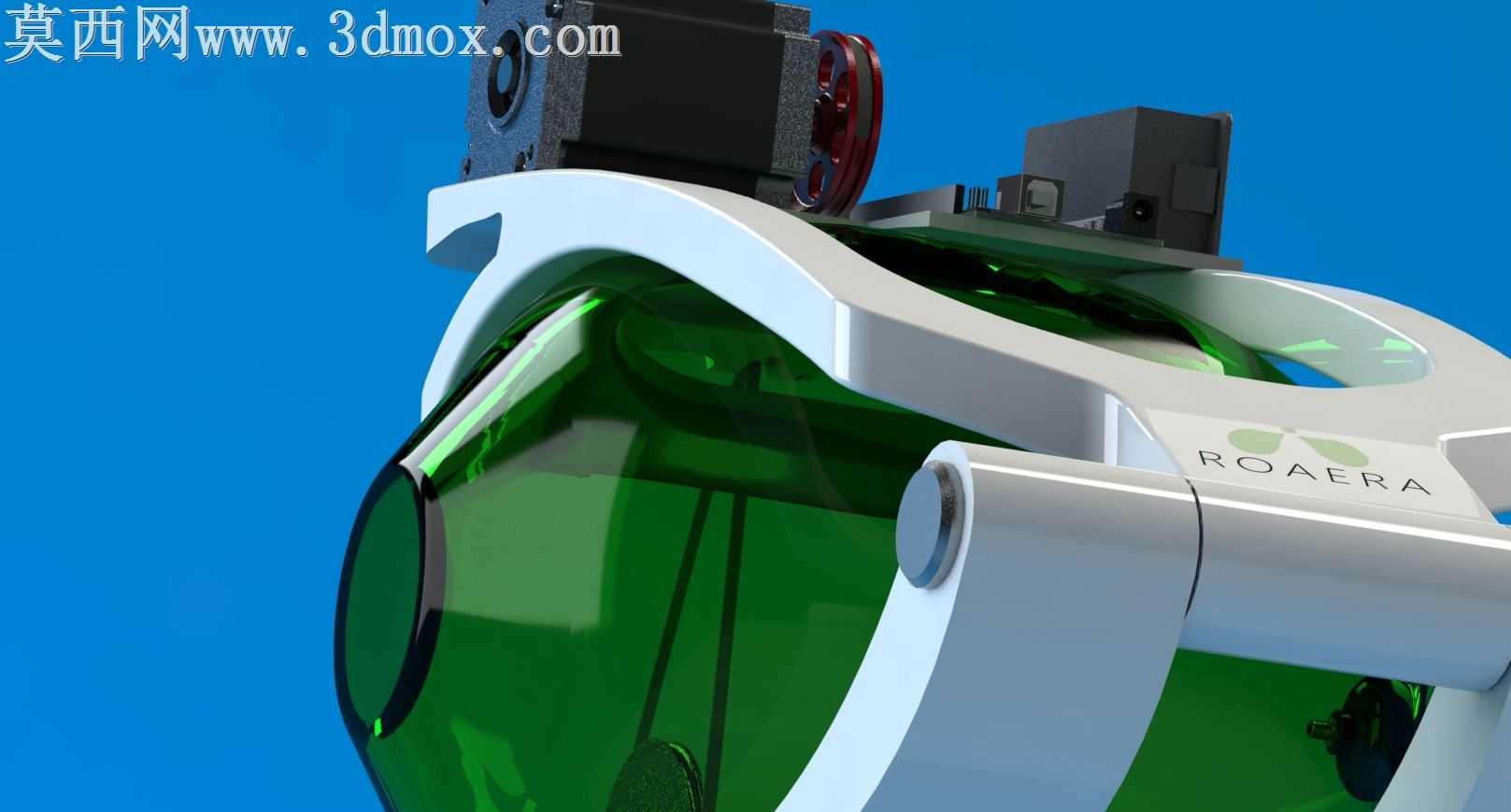

本作品为面向轻中度肺炎救治场景设计的低成本医用呼吸机三维模型，整体采用紧凑化的构型思路完成建模，适配低资源场景下的3D打印快速制造需求，可替代专业医用呼吸机完成基础呼吸支持功能。模型在三维建模过程中严格遵循紧凑原理完成结构排布，将核心传动的滑轮作为角位移运动的主要承载构件，整体分为上下两个功能区域，下部为弧形爪形的气管固定结构，上部为动力与控制集成区域。上部区域集成布置了步进电机、微控制器与电源模块，启动状态下步进电机带动皮带轮旋转，将电缆缠绕在皮带轮上产生牵引运动，以此压缩空气管路实现角运动输出，完成正压送气动作；当进入负压阶段时，步进电机释放电缆，依靠结构弹性使上部组件回归初始位置，通过控制器的周期调节适配不同病患的呼吸参数需求。模型渲染阶段采用差异化材质区分各功能部件，主体固定框架使用哑光白色工程塑料材质，透明呼吸面罩采用高透绿色玻璃材质模拟医用级聚碳酸酯材料，传动滑轮使用亮面红色金属材质，控制模块的显示屏使用亮面玻璃搭配黑色壳体材质，动力模块的电机使用哑光黑色金属材质，各部件材质质感区分清晰，可直观呈现设备的结构组成与装配关系。当前模型为概念设计版本，后续可进一步优化结构布局，将电机调整至底部位置直接连接上部传动组件，减少整个组件的部件数量，优化整体质心分布与平衡扭矩表现，降低制造与装配难度；模型预留了标准组件的安装接口，可直接适配AFR-2000、ARDUINO MEGA 2面板安装版步进电机等通用开源硬件，方便后续开发者基于现有框架迭代优化，快速完成原型机的制作与测试，为低资源地区的呼吸救治设备供给提供可行的设计方案。
