桌面级数控雕刻路由器整机结构设计

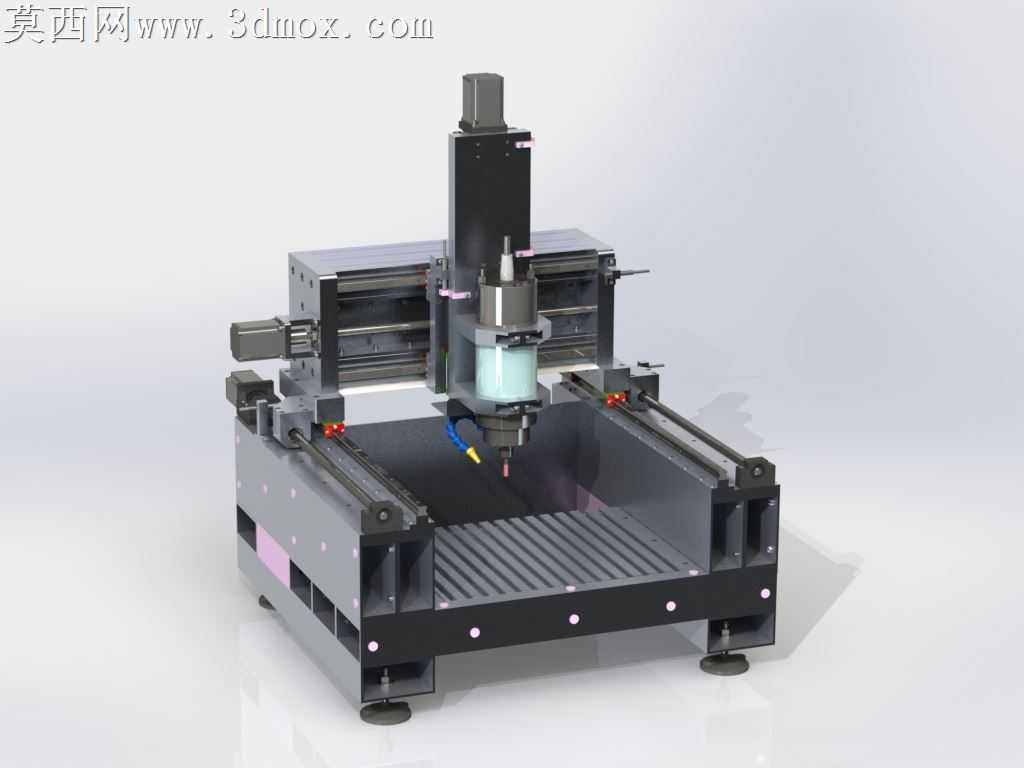

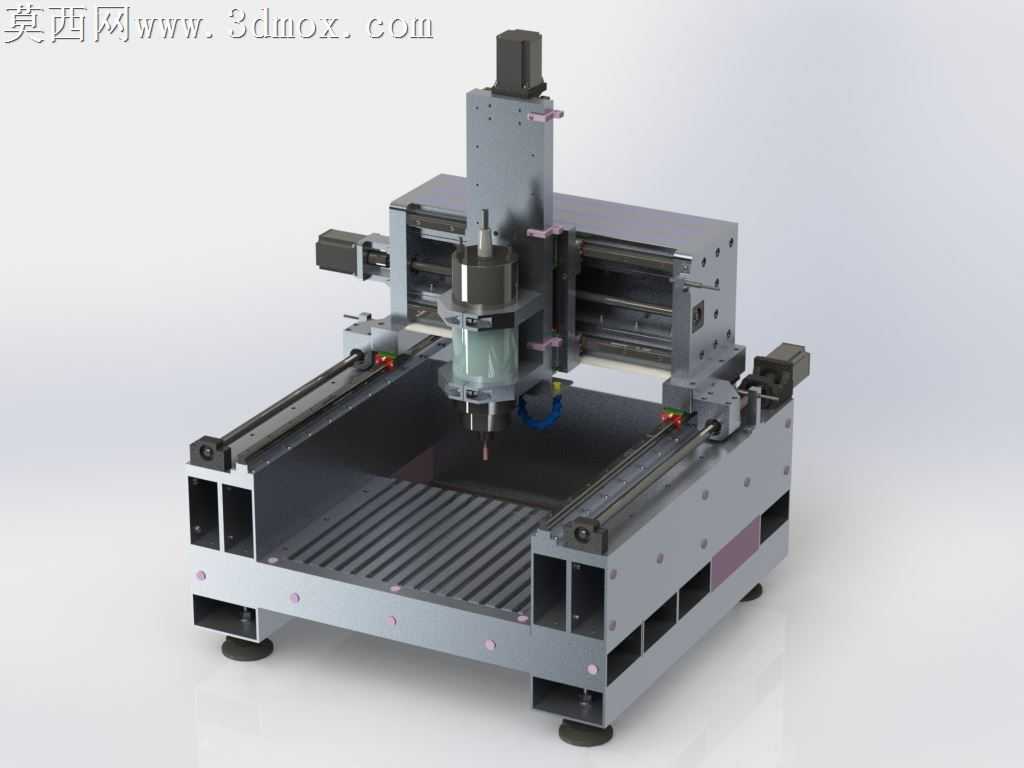

本作品为桌面级三轴数控雕刻路由器的完整三维建模设计，整体采用龙门式动梁结构布局，建模过程严格遵循机械加工设备的设计规范，对每一处装配结构都进行了精准的参数化建模，完整还原了设备从床身底座到主轴加工单元的全部细节。建模阶段首先完成铸造式床身底座的结构搭建，底座采用箱型焊接加筋结构设计，预留了导轨安装基准面、脚轮调平支撑安装位、废料收集槽结构，建模时对底座的安装孔位、定位销孔都做了精确的位置约束，保证各部件装配的同轴度与平行度公差符合数控设备的精度要求。传动系统部分完整构建了X、Y、Z三个轴向的直线导轨、滚珠丝杠、伺服驱动电机、联轴器、行程限位开关的装配结构，其中Y轴采用双导轨双丝杠对称布局，建模时还原了丝杠支撑座、锁紧螺母、导轨滑块的细节结构，保证传动结构的运动仿真逻辑符合真实设备的运行规律；Z轴滑台部分搭载高速电主轴单元，建模时还原了主轴夹座、冷却管路、刀具装夹结构的细节，对主轴的垂直度安装基准做了明确的结构设计。龙门横梁部分采用高刚性铝型材加钢板拼接结构，建模时对横梁与Y轴滑座的连接结构、X轴传动组件的安装位都做了精细化处理，保证横梁受力变形量控制在数控加工允许的精度范围内。渲染阶段采用工业产品写实渲染方案，床身金属结构赋予磨砂铸铁材质，导轨、丝杠等传动部件赋予抛光轴承钢材质，电机外壳赋予哑光烤漆金属材质，工作台面赋予防滑阳极氧化铝材质，通过打光模拟工业车间的柔和漫反射环境，清晰呈现各部件的结构层次与装配关系。整体设计思路围绕小型桌面数控加工设备的高刚性、高精度、小体积需求展开，在保证结构强度的前提下压缩设备整体尺寸，兼顾板材雕刻、软金属铣削、塑料件加工等多种加工场景的使用需求，各部件的安装结构都预留了标准件选型空间，建模完成后可直接导出工程图用于实际加工生产的参考，所有装配结构都经过干涉检查，不存在运动部件的碰撞冲突问题，完整还原了小型数控雕刻设备的机械结构逻辑。
