遥控船模用螺旋桨推进轴系结构

　　这套推进组件主要面向比例遥控仿真船模的动力输出场景，适配小功率直流有刷或无刷动力电机，承担将电机输出的旋转扭矩转化为船体行进推力的核心作用，是电动遥控船模水线以下动力段的核心执行部件。从结构组成来看，整套组件包含三叶螺旋桨、整流头、传动轴、轴套、末端铰接连接座几个核心部分，各部件的配合公差完全按照小尺寸航模的运行工况做了适配设计。三叶螺旋桨采用大侧斜叶型设计，桨叶前缘做了圆弧过渡处理，相比常规两叶桨，在相同转速下能够提供更平顺的推力输出，大幅降低高转速下的桨叶空泡效应，减少船模高速行进时的水面抖动与噪音，同时三叶结构的动平衡余量更充足，适配1万-2万转区间的电机输出转速，不会因为桨叶偏心带来轴系异常振动。

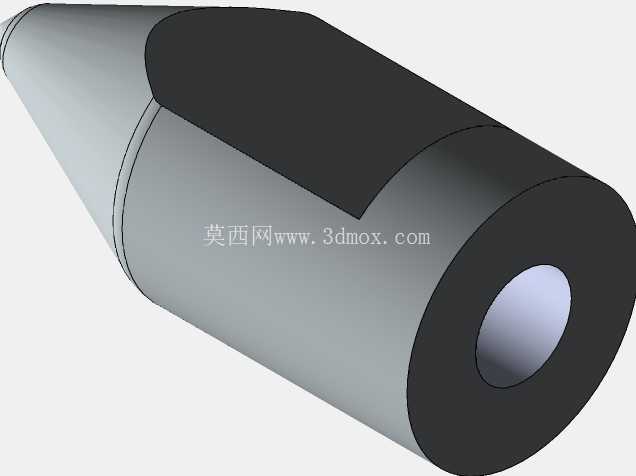

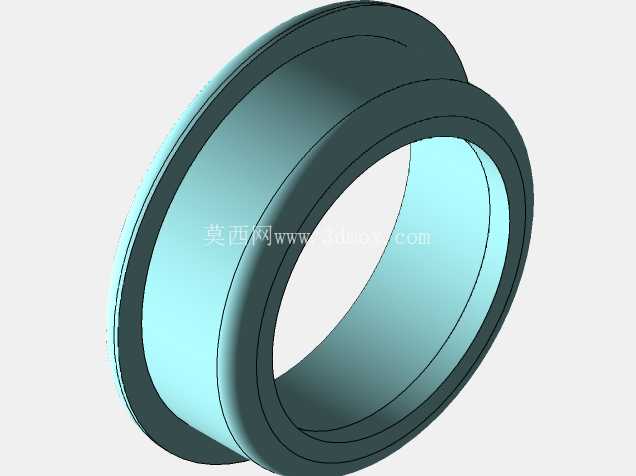

　　前端的整流头采用锥形流线结构，与桨叶根部完全贴合，能够破开迎面来的水流，减少桨毂位置的紊流阻力，避免水流在桨叶根部形成涡流损耗推力。传动轴与桨叶的连接采用扁位配合加顶丝固定的结构，相比单纯的过盈配合，能够传递更大的扭矩，避免急加速、急换向时桨叶与轴发生相对滑转，安装时只需要将桨叶套入轴端扁位，锁紧侧面的顶丝即可完成固定，拆装维护十分便捷。中间的轴套采用长筒式结构，内部预留润滑脂填充腔，实际装配时可以填充防水润滑脂，既能够减少传动轴高速旋转时的摩擦阻力，也可以阻挡外部水体顺着轴间隙渗入船身内部，轴套外壁做光滑圆柱处理，安装时可以直接穿入船尾的轴系安装孔，通过环氧胶或者锁紧压盖即可完成固定，轴套长度可以根据不同船型的船尾厚度做裁切调整，适配不同吃水深度的船壳结构。

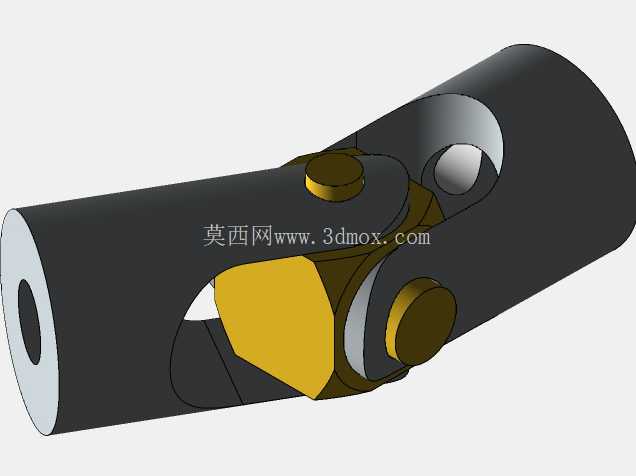

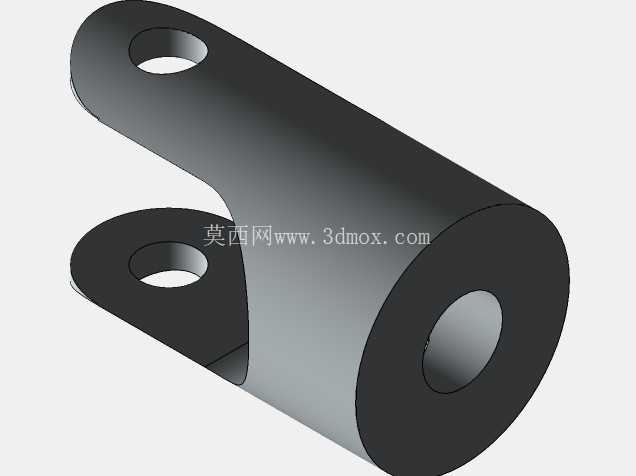

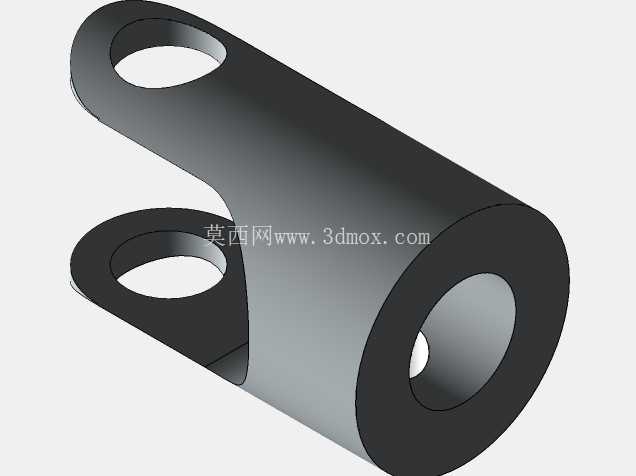

　　末端的铰接连接座采用叉形耳片加销轴的结构，用来连接船模内部的动力输出端，铰接结构允许轴系存在小角度的摆角偏差，能够抵消船壳装配时的轴系不同心误差，避免因为电机轴与传动轴硬连接带来的别劲、卡滞问题，降低轴承与轴的磨损速率，耳片上的销轴孔做了倒角处理，装配销轴时不需要额外修磨就能顺利装入，连接座与传动轴的连接采用焊接或者过盈压装的方式，保证扭矩传递的可靠性。从安装边界来看，整套轴系的最大外径集中在螺旋桨位置，安装时需要保证螺旋桨叶尖与船壳、舵片的间隙不小于3mm，避免高转速下桨叶剐蹭周边结构；轴套穿入船壳的位置需要做防水密封处理，通常配合密封圈或者防水胶使用；末端铰接座与电机输出端的连接需要保留1-2mm的轴向窜动间隙，避免热胀冷缩或者装配公差导致轴系顶死。

　　在实际航模调试过程中，这套结构可以通过更换不同螺距的螺旋桨来适配不同的动力需求：大螺距桨适合高速竞速类船模，能够在高转速下提供更大的推力；小螺距桨适合仿真拖船、货船类大阻力船模，能够在低转速下输出更大的扭矩，避免电机过载。整个结构的设计完全围绕小尺寸船模的实际使用工况展开，没有冗余的结构件，所有配合位置都考虑了航模玩家的手工装配便利性，不需要复杂的专用工装就能完成组装与调试，同时各部件的受力路径做了优化，传动轴采用高强度不锈钢材质，能够承受急加速、急停、正反转切换带来的冲击载荷，不会出现轴弯曲、桨叶断裂的问题，轴套的长度设计预留了足够的调整余量，能够适配从30cm到1m区间长度的各类电动遥控船模，不管是自制仿真船模还是改装成品船模的动力系统，都可以直接套用这套轴系结构，减少自行设计轴系时的公差匹配、密封设计、动平衡调试的工作量。
