遥控模型船用舵鳍结构三维建模

项目分类:船 发布时间:2026-02-06 ID:1136420
  • 遥控模型船用舵鳍结构三维建模
  • 遥控模型船用舵鳍结构三维建模
  • 遥控模型船用舵鳍结构三维建模
  • 遥控模型船用舵鳍结构三维建模
  • 遥控模型船用舵鳍结构三维建模
  • 遥控模型船用舵鳍结构三维建模
  • 遥控模型船用舵鳍结构三维建模
  • 遥控模型船用舵鳍结构三维建模
  • 遥控模型船用舵鳍结构三维建模
  • 遥控模型船用舵鳍结构三维建模
  • 遥控模型船用舵鳍结构三维建模
  • 遥控模型船用舵鳍结构三维建模
  • 遥控模型船用舵鳍结构三维建模
  • 遥控模型船用舵鳍结构三维建模
  • 遥控模型船用舵鳍结构三维建模

在民用消费级遥控模型船的改装与自制场景中,舵鳍作为直接决定航向操控稳定性的水下执行部件,其结构合理性直接影响航行时的舵效响应速度、高速直线航行抗偏能力以及转向时的侧倾抑制表现。不少入门级玩家采购市售成品舵鳍配件时,常遇到安装孔位与自制船身舵机座不匹配、舵轴长度与船壳底部到舵机摇臂的安装距离不符、鳍片面积与船身排水量不匹配导致舵效不足或舵机负载过大的问题,因此针对实际采购的成品配件进行逆向测绘建模,是模型改装过程中非常实用的前置工作。

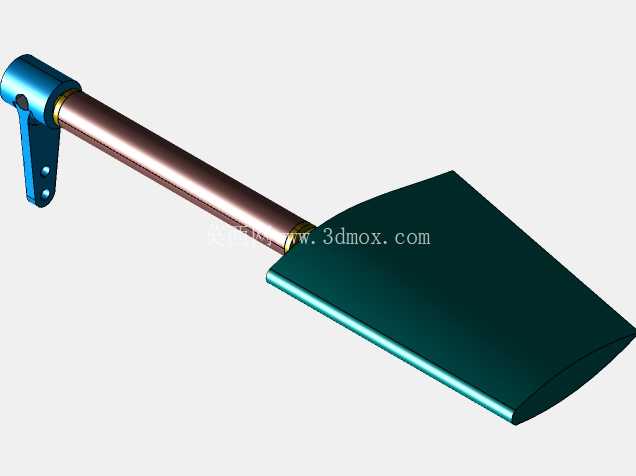

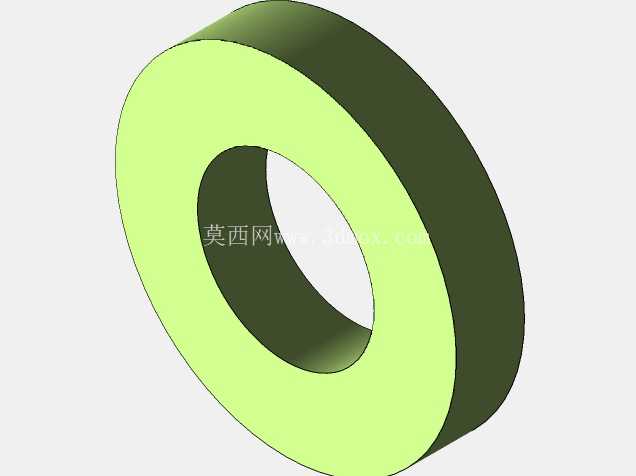

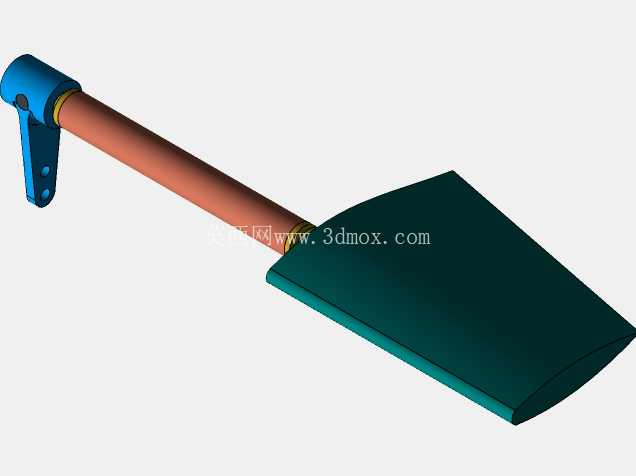

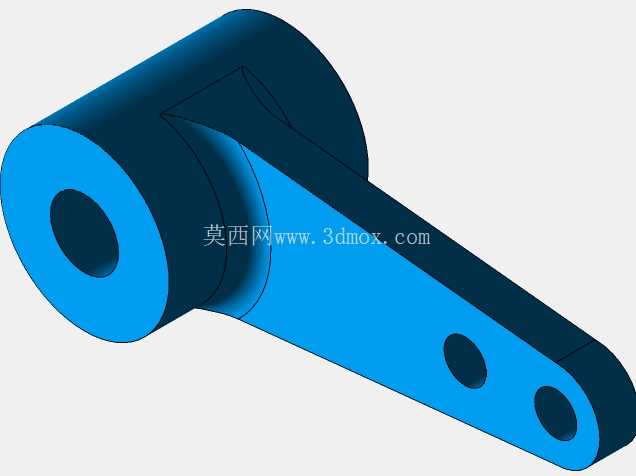

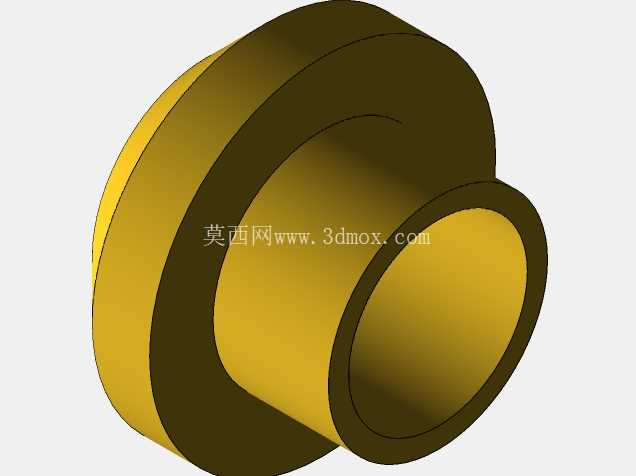

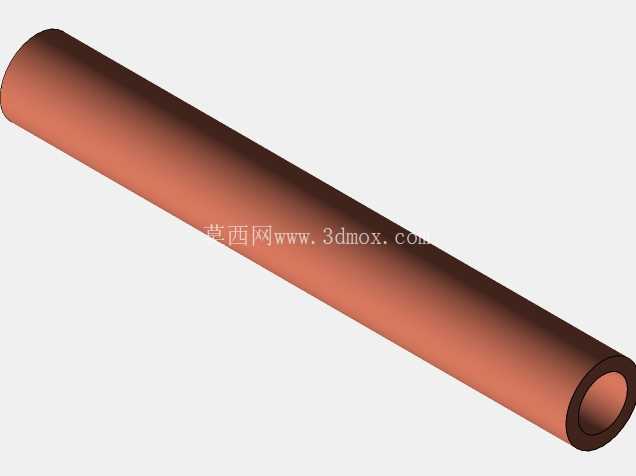

本次建模的舵鳍结构分为三个核心功能段,最上方为摇臂连接段,采用带双安装孔的扁平摇臂结构,两个孔位分别对应舵机摇臂的连接点位与舵角调节的备用点位,摇臂与下方舵轴的连接位置做了加厚凸台处理,避免舵机输出大扭矩时摇臂根部出现应力断裂,凸台位置预留的轴孔与舵轴采用过盈配合加横向顶丝固定的结构,可根据实际安装需求调整摇臂的初始角度,适配不同舵机的中立点位置。中间段为舵轴主体,采用圆柱形长轴结构,轴身表面做光滑处理,减少穿过船身轴套时的转动摩擦阻力,轴的上下两端均预留了密封圈安装槽,可搭配O型密封圈实现船身穿轴位置的水密防护,避免航行时水从轴孔渗入船身内部损坏电子设备,舵轴的长度可根据不同船型的船壳底部厚度进行适应性调整,建模时已将轴长设置为可参数化修改的特征,方便不同玩家根据自身船型调整尺寸。最下方为鳍片主体,采用楔形流线型截面,前缘做圆弧过渡处理,后缘逐渐收薄,可大幅降低航行时的水阻,同时提升水流过鳍面时的舵效,鳍片与舵轴的连接位置做了加宽的连接座,连接座与鳍片主体之间做了大圆角过渡,避免高速转向时水流冲击导致连接位置断裂,鳍片的整体面积参考了1.2米以内长度遥控快艇的常用舵效需求设计,既不会因为面积过小导致转向迟钝,也不会因为面积过大增加舵机的工作负载,导致舵机过热损坏。

从安装边界来看,该舵鳍安装时需在船身尾部的底板位置开设与舵轴直径匹配的安装孔,孔位需距离船尾板15-20mm,距离船身龙骨5-8mm,避免鳍片转动时与船尾板或龙骨发生干涉,摇臂安装后需保证与船身内部的舵机摇臂处于同一水平面,两者之间采用连杆连接时需保证连杆处于水平状态,避免转动时出现卡滞。建模过程中针对各部件的配合公差做了合理预留,舵轴与轴套的配合间隙控制在0.1mm以内,既保证转动顺畅,又不会出现过大的旷量导致舵角虚位,摇臂上的安装孔直径适配模型常用的M2螺丝,方便玩家直接采用标准模型螺丝进行装配,无需额外进行孔位扩孔或攻丝处理。鳍片的边缘做了0.5mm的圆角处理,避免安装调试时锋利的边缘划伤手部,同时也能减少航行时鳍片边缘产生的紊流,提升航行稳定性。

在实际使用场景中,该舵鳍可适配绝大多数电动遥控快艇、仿真遥控船的改装需求,尤其是针对自制木质或3D打印船壳的玩家,可直接将该模型导入装配体中,与船身、舵机、连杆等部件进行虚拟装配,提前验证安装位置是否存在干涉,舵角转动范围是否满足左右各35度的转向需求,避免实际加工装配时出现尺寸不匹配的问题,减少实物改装时的反复调整工作量。建模时所有特征均采用实体建模方式构建,各部件之间的装配关系清晰,可直接导出用于3D打印制作替换配件,也可用于改装方案的结构验证,帮助玩家快速完成船模的舵系改装,提升航行时的操控表现。
