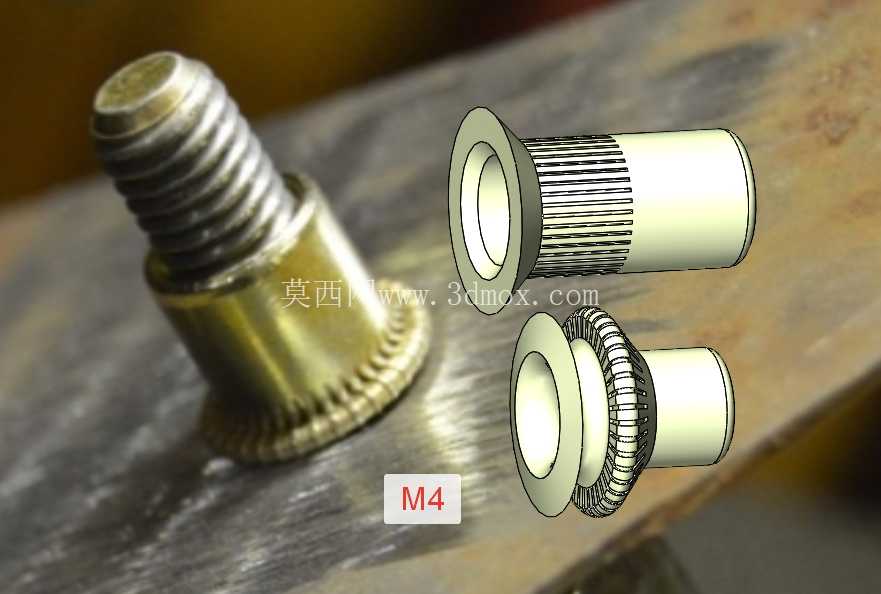

在薄板类零部件的连接装配场景中,传统攻丝工艺受限于板材厚度,往往无法形成足够长度的啮合螺纹,极易出现滑牙、连接强度不足的问题,而焊接螺母的工艺又会带来热变形、焊渣残留、表面镀层破坏等缺陷,尤其在不锈钢板、铝合金板、彩涂板这类表面质量要求高的工件上,焊接工艺的局限性更为明显。M4规格的螺纹铆钉正是针对这类装配痛点设计的冷镦成型紧固件,可在0.5mm到3mm厚度的各类金属、非金属板材上快速形成标准M4内螺纹安装位,无需额外攻丝,也不会破坏板材背面的表面质量,在机箱机柜制造、钣金设备外壳组装、汽车内饰件固定、电子电器壳体连接等场景中应用极为广泛。

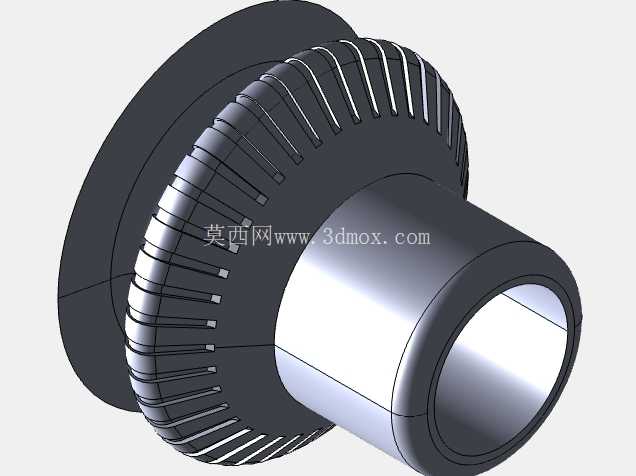

从功能特性来看,这款螺纹铆钉采用通孔内螺纹设计,安装完成后形成的内螺纹精度符合普通粗牙螺纹6H公差要求,可适配所有标准M4外螺纹紧固件,单颗铆钉的抗拉力可达7200N以上,抗扭矩满足1.8N·m的装配要求,完全覆盖常规轻载连接场景的力学需求。铆钉头部采用平头沉台设计,安装后头部与板材表面贴合度高,凸起量不超过0.2mm,不会影响后续外装件的平面贴合,避免出现装配间隙。钉身部位设计有竖直滚花结构与环形防滑齿,滚花结构在铆接扩张过程中会嵌入板材预制的安装孔内壁,增大周向摩擦力,防止装配螺栓时铆钉跟转打滑;环形防滑齿则在铆接完成后卡入板材安装面的表层,进一步提升轴向抗拔脱能力,即使在有振动的工况下也不会出现松脱移位。

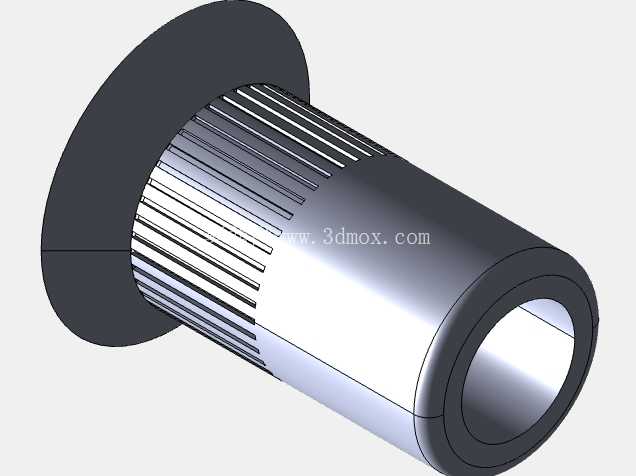

设计这款铆钉的三维模型时,首先要明确各部分的尺寸边界与安装配合要求:头部直径设计为6mm,厚度0.8mm,适配的沉孔深度可控制在0.7-0.9mm之间,保证头部安装后与板面齐平;钉身外径设计为5.9mm,对应的板材预制安装孔直径推荐为6.0-6.1mm,间隙控制在0.1-0.2mm之间,既方便铆钉顺利插入安装孔,又不会因为间隙过大导致铆接后出现倾斜、铆接不牢的问题;钉身长度根据适配的板材厚度分为多个规格,对应1mm以下薄板的钉身长度为4mm,1-2mm板材适配6mm钉身,2-3mm板材适配8mm钉身,建模时需要保证内螺纹的有效啮合长度不小于4mm,满足M4螺纹的最小啮合长度要求,避免螺纹啮合不足导致滑牙。
建模过程中需要重点关注几个工艺细节的还原:一是钉身滚花的参数,滚花采用直纹滚花,节距0.5mm,齿高0.2mm,滚花区域从头部下方1mm处开始延伸至距离钉身末端1.5mm位置,末端预留的光滑段是为了方便铆接枪的枪头定位夹持,避免滚花部位被夹伤影响铆接成型效果;二是钉身末端的内孔倒角,设计为120度内倒角,方便铆接时芯杆的导入,同时减少铆接扩张时的应力集中,避免钉身末端出现开裂;三是内螺纹的收尾处理,螺纹末端设计有2-3牙的收尾过渡段,避免螺纹突然截止导致的应力集中,同时也方便螺栓的旋入导入。
在实际选型应用时,需要根据板材的材质与厚度匹配对应长度的铆钉:如果是铝板、塑料板等硬度较低的板材,预制孔直径可以取偏小值,提升铆接后的抱紧力;如果是不锈钢板、冷轧钢板等硬度较高的板材,预制孔直径可以取偏大值,方便铆钉插入。铆接过程中,铆接枪的拉力需要调整到合适范围,拉力过小会导致钉身扩张不足,铆接不牢;拉力过大则可能导致钉身被拉裂,或者头部过度压入板材导致板面凹陷。这款模型的建模过程严格遵循冷镦成型的工艺要求,所有圆角、倒角都符合实际生产的工艺规范,没有出现尖锐棱角、壁厚突变等不符合加工工艺的结构,可直接用于装配干涉检查、铆接工艺模拟、装配工装设计等场景,帮助结构设计人员在设计阶段就验证铆接位置的空间是否充足,避免出现安装空间不足、与周边零部件干涉等问题。
- 全部评论(0)
- 模板大小: 3.2 MB
- 售价:5金币
- 下载次数: 378
- 系统要求: SOLIDWORKS,STEP / IGES,Rendering
- 软件分类: 通用五金配件
