壁挂式楼梯扶手支撑固定构件设计

在复式住宅、挑高loft、商业空间悬空楼梯的施工场景中，壁挂式扶手支架是衔接墙体与木质扶手的核心受力构件，这类构件不需要在踏步面额外打孔固定，完全依托侧墙混凝土或实心砖基层承载扶手传递的竖向荷载与侧向推力，尤其适用于悬浮踏步、无立板镂空楼梯的扶手安装，能避免踏步面开孔破坏踏步饰面与内部受力结构，同时保持楼梯整体的通透视觉效果。

从实际使用场景的受力逻辑来看，这类支架需要同时承担三个方向的作用力：首先是人手扶握时向下的竖向压力，常规成人扶握时单手握力附带的下压力在150N-300N区间，若人员倚靠扶手，单点位受力可达到800N以上；其次是人员上下楼时侧向的推力，尤其是老人、孩童扶握时的侧向拉扯力，对支架与墙体的连接强度要求极高；最后是木质扶手自身的重力，常规硬木扶手每米重量在8kg-12kg，支架间距通常设置为800mm-1200mm，单支支架需要承担的扶手自重约10kg，叠加动载系数后，单支支架的额定承载能力需要不低于1.5kN才能满足安全使用要求。

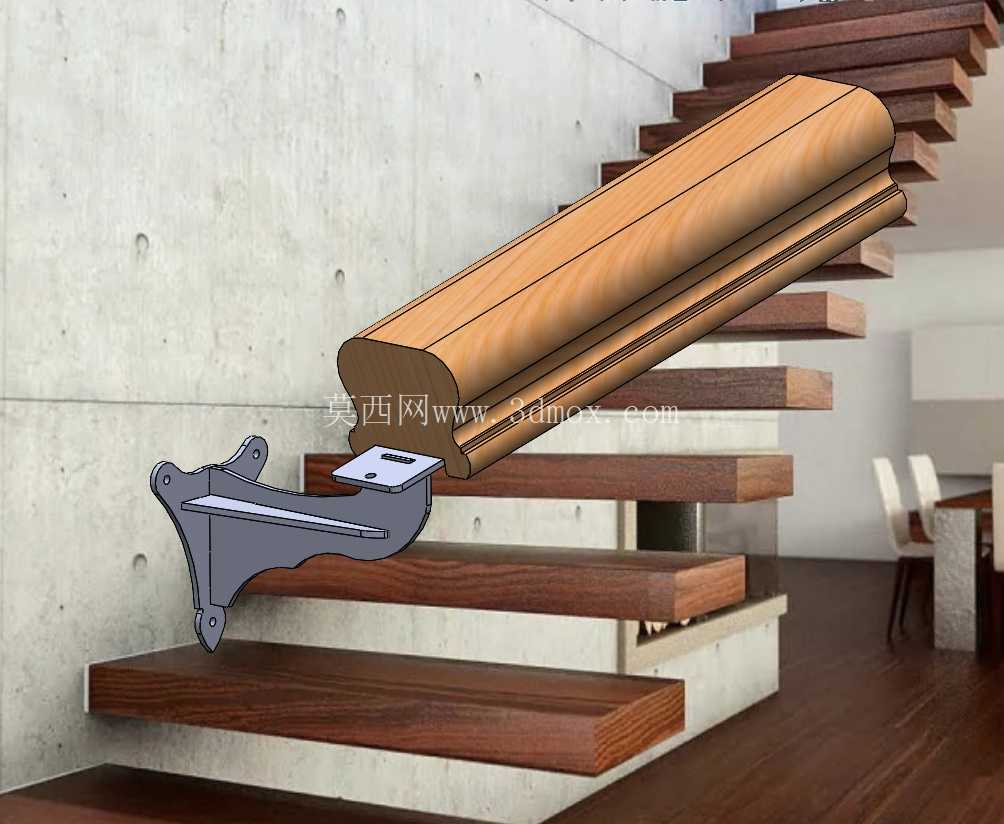

这款支架的结构设计完全围绕受力传递路径展开，与墙体连接的底座部分设置了三个沉头安装孔，孔位呈三角形排布，三角形的孔位布局相比直线排布能大幅提升抗扭转性能，避免长期受力后支架出现偏转松动；底座与承托臂之间做了圆弧过渡的加强筋结构，没有采用直角拼接的形式，直角位置在长期交变载荷下容易出现应力集中导致断裂，圆弧过渡能将底座承受的载荷均匀分散到整个承托臂上，消除应力集中点。承托臂的上表面做了与扶手底部型面完全贴合的仿形托板，托板上预留了两个自攻螺丝安装孔，安装时不需要在扶手底部现场铣槽，直接将扶手放置在托板上，从托板下方打入自攻螺丝即可完成扶手与支架的固定，大幅降低现场安装的加工难度。

从安装边界尺寸来看，这款支架的墙体底座宽度为65mm，高度为120mm，承托臂向外伸出的有效长度为110mm，适配底部宽度为70mm-85mm的常见商用硬木扶手，托板的型面弧度与扶手底部的装饰线条完全匹配，安装后扶手与支架之间没有明显缝隙，不会出现积灰、松动的问题。支架整体的垂直高度从墙面安装基准面到扶手承托面的距离为90mm，这个尺寸既保证了扶手安装后距离墙面有足够的握取空间，成年人手掌可以顺畅穿过扶手与墙面的间隙完成扶握动作，又不会因为伸出过长导致支架受力力臂过大，降低整体承载能力。

设计过程中针对压铸成型的工艺特性做了多处优化，所有壁厚保持均匀，基本维持在3.5mm-4mm区间，没有出现局部过厚导致压铸时产生缩孔、内部疏松的问题，也没有局部过薄导致充型困难、成型后强度不足的缺陷；所有边角位置都做了R1.5-R2mm的圆角处理，既避免压铸时尖角位置出现粘模、填充不满的问题，也能消除安装使用过程中的锐边割手隐患。支架表面做了哑光喷塑处理，相比电镀层的附着力更强，在楼梯间相对潮湿的环境下不容易出现锈蚀、掉漆的问题，哑光质感也能与木质扶手、水泥墙面的装修风格适配，不会出现反光突兀的视觉问题。

现场安装时需要注意，墙体固定的膨胀螺栓需要选用M8规格的金属膨胀管，禁止使用塑料膨胀管，若安装位置为轻质空心砖墙体，需要提前在墙体内部预埋实心木块或者采用穿墙螺栓固定，避免长期受力后支架从墙体拔出；支架的安装间距需要根据扶手的材质调整，若采用密度较高的硬木扶手，间距可设置为1200mm，若采用密度较低的复合扶手，间距需要缩小至900mm以内，避免扶手长期受力后出现下垂变形；扶手固定的自攻螺丝需要选用长度不小于25mm的不锈钢自攻螺丝，确保螺丝拧入扶手的深度足够，不会因为扶手热胀冷缩或者受力出现螺丝脱出的问题。
