仿生机械虹膜IV传动结构设计作品

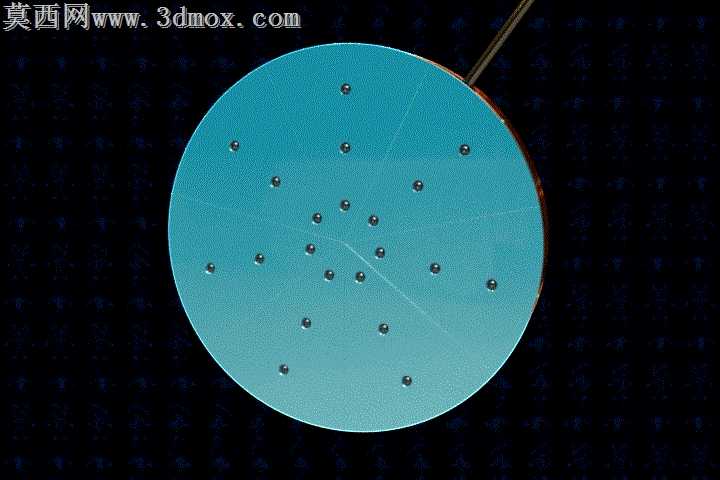

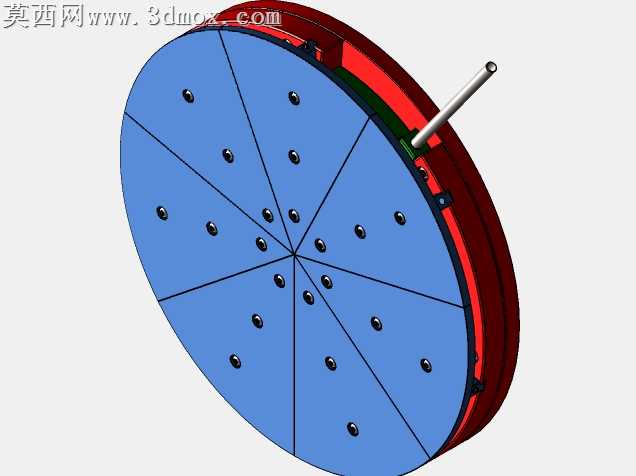

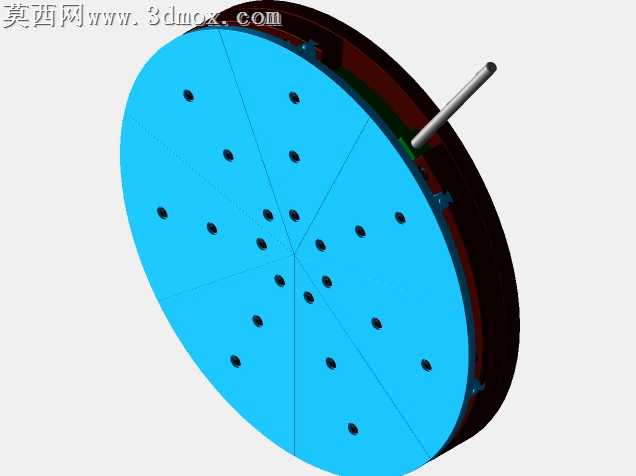

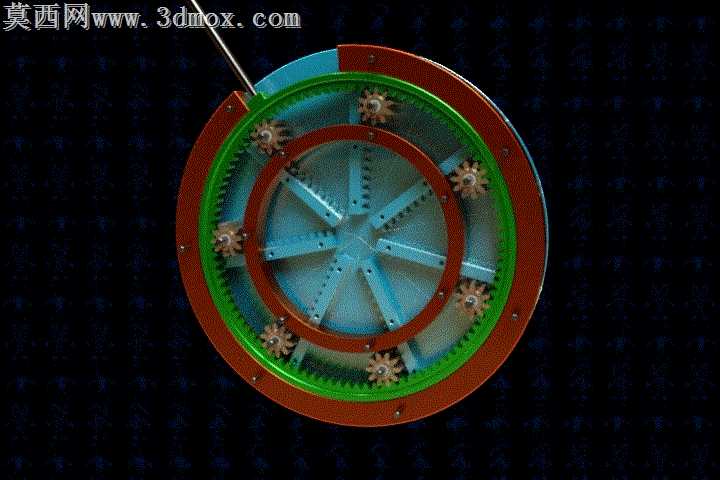

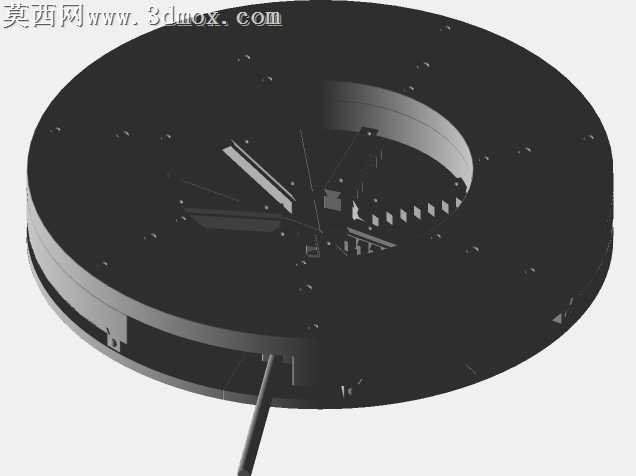

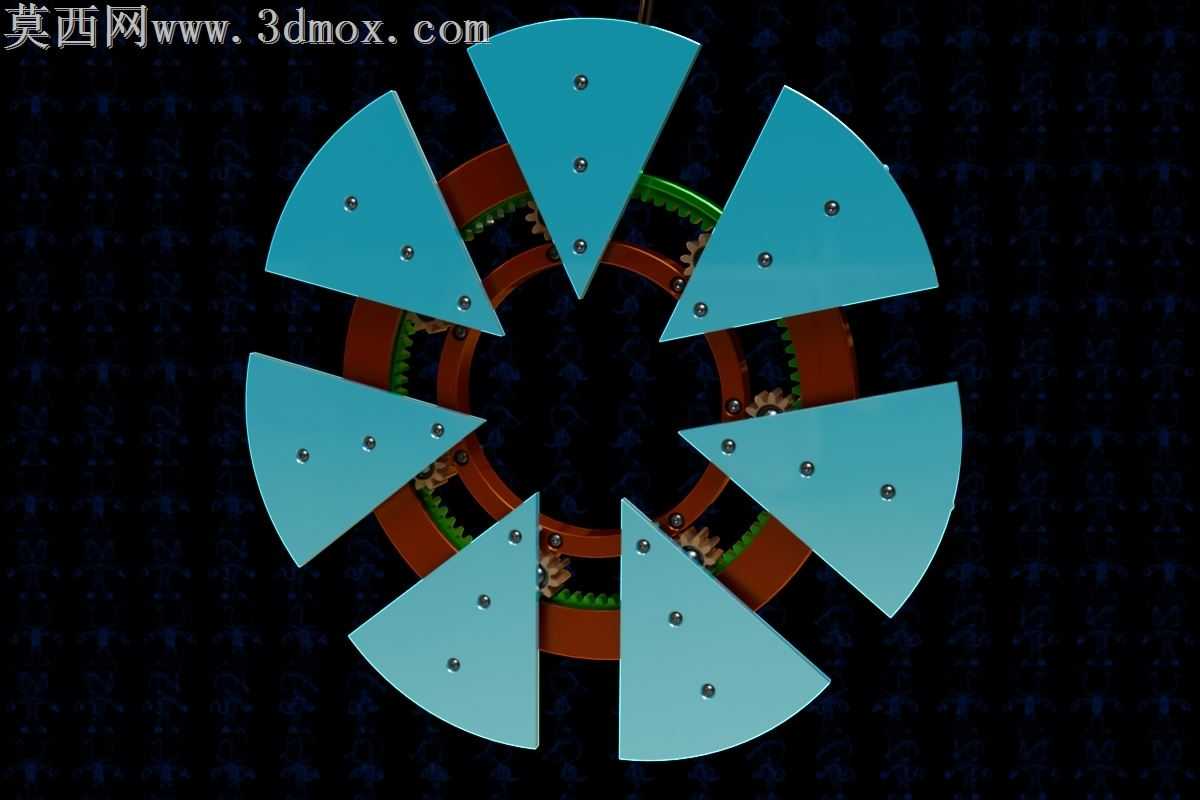

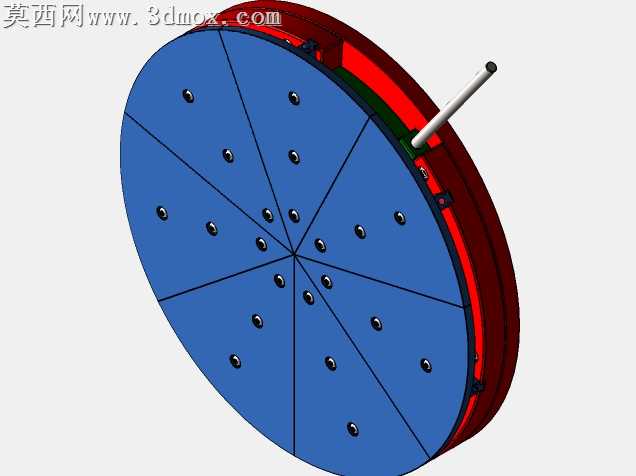

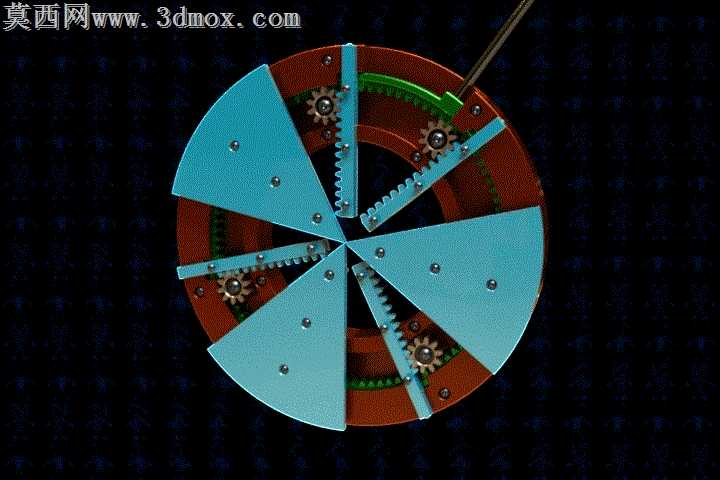

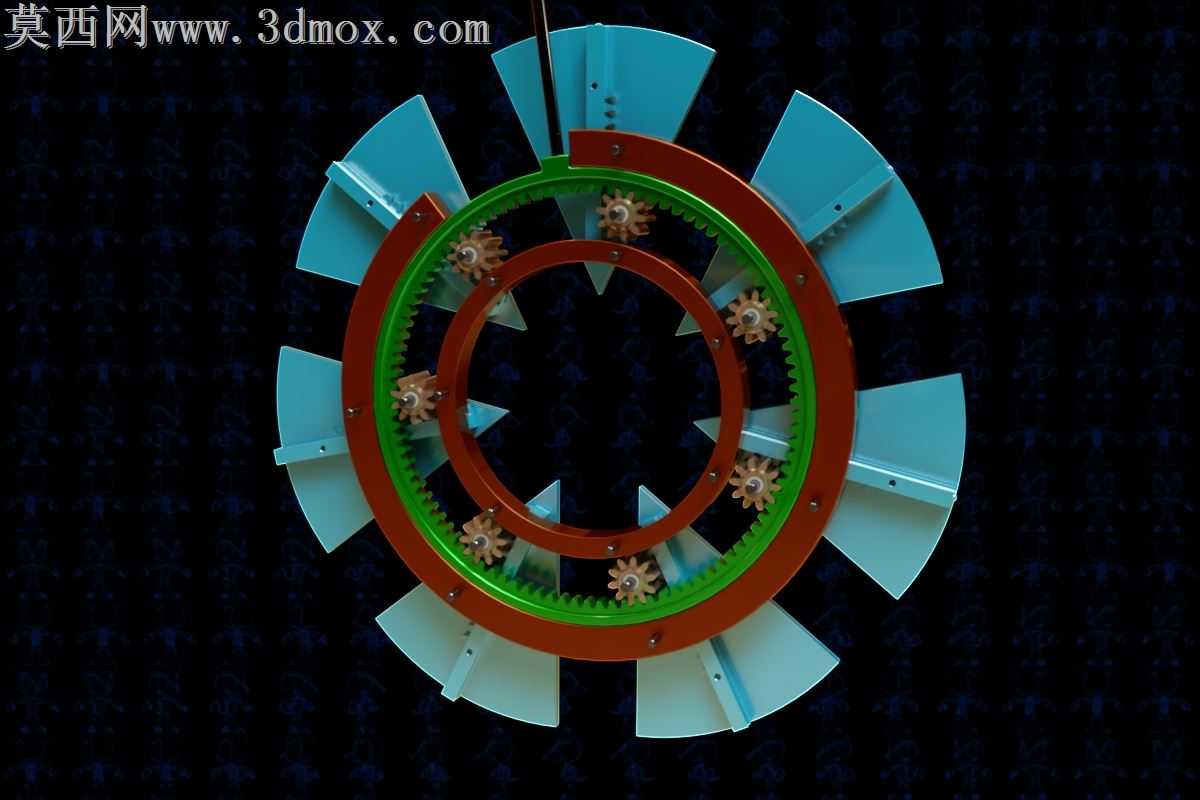

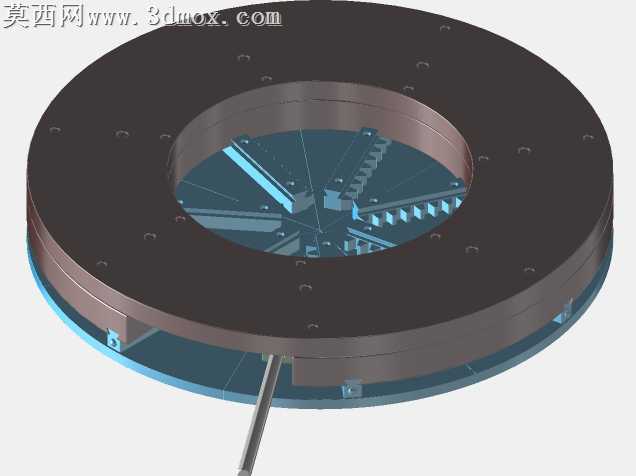

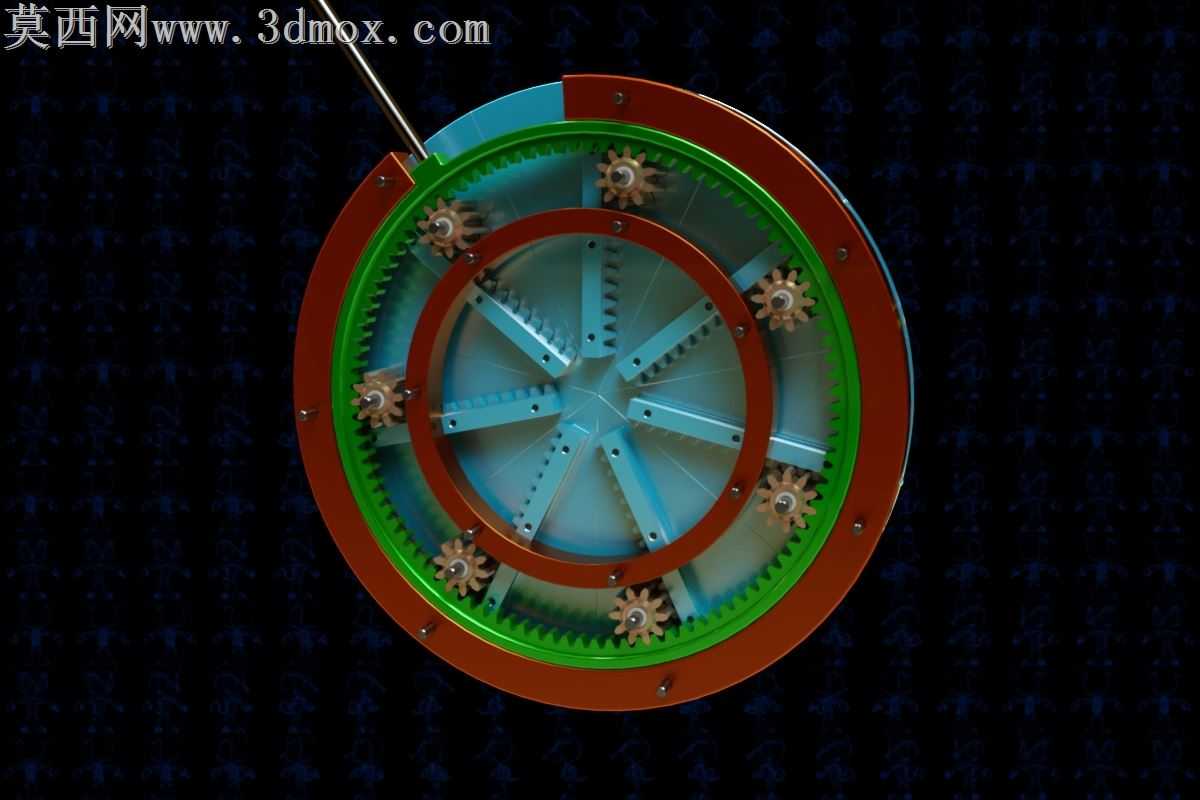

本作品为仿生机械虹膜第四版传动结构设计，整体采用同轴环形分层布局，核心围绕中心虹膜叶片的同步收放功能完成结构搭建。建模过程中严格遵循机械传动的配合公差要求，对每一处啮合齿面、转动副间隙都做了精准约束，确保整体机构运行时无卡滞、无传动干涉。从结构设计来看，最外层为棕红色环形固定基座，作为整个机构的安装承载基体，其上均匀布置多组行星小齿轮，与中层绿色内齿圈形成稳定的内啮合传动副，内齿圈作为主动传动件，转动时可同步驱动所有周向分布的小齿轮同步回转。内层为浅蓝色星型辐条支撑结构，中心辐条末端对应连接每一片虹膜叶片，每片叶片的转动轴与对应行星小齿轮的输出端同轴固连，当内齿圈受外力驱动转动时，周向均匀排布的小齿轮会以相同角速度同步回转，带动所有虹膜叶片绕自身转轴同步偏转，最终实现中心通光孔径的缩放调节，完美复刻生物虹膜的开合运动逻辑。材质渲染阶段，针对不同部件的功能属性匹配了差异化的材质表现：外层固定基座采用哑光棕红色金属烤漆质感，模拟钢制构件表面喷涂防护层的视觉效果；中层内齿圈采用亮面绿色硬质阳极氧化铝合金材质，突出传动件的耐磨属性；行星小齿轮做了古铜色做旧金属质感处理，还原精密小模数齿轮的加工质感；内层星型支撑与虹膜叶片采用淡蓝色哑光工程塑料材质，区分固定支撑件与运动功能件的视觉层次；背景搭配深色暗纹环境，通过三点布光打亮机构的齿面啮合处与叶片边缘，突出结构的层叠关系与机械美感。设计思路上，本版结构优化了前三版的叶片同步性误差，将行星齿轮的数量调整至8组，周向均匀分布保证每片叶片的受力均匀，避免单侧受力导致的转动卡滞，同时缩减了整体环形结构的径向厚度，让机构整体更加紧凑轻便，可适配小型光圈调节、创意阀门、展示装置等多种应用场景。建模过程中对所有转动副都添加了运动约束，可直接导出用于运动仿真，验证不同开合角度下的叶片贴合度，确保完全闭合时中心无漏缝，完全打开时中心孔径达到设计最大值，整体传动比经过反复测算，只需驱动内齿圈转动较小角度即可实现全行程开合，操作省力且传动平稳。
