带色码标识的直插电阻组三维建模作品

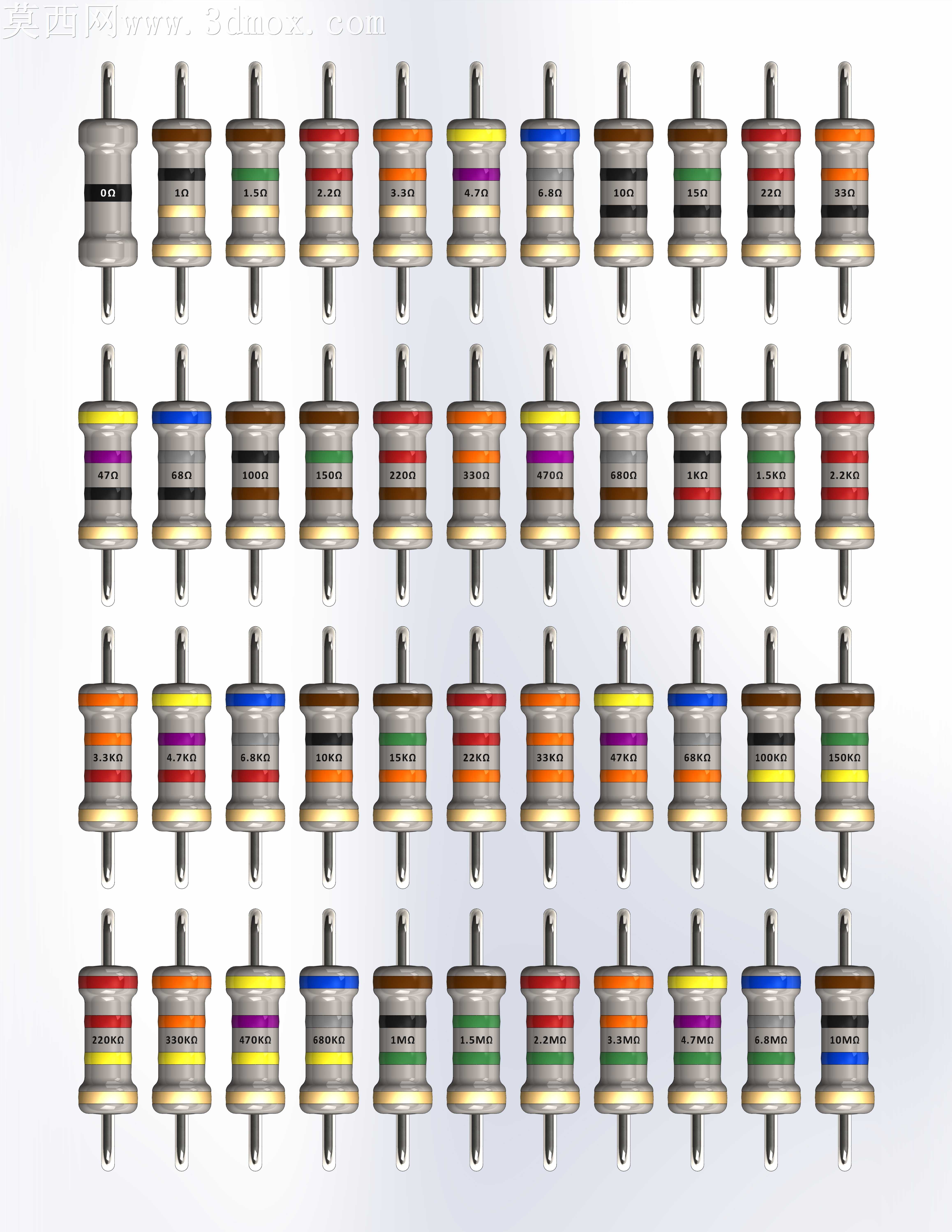

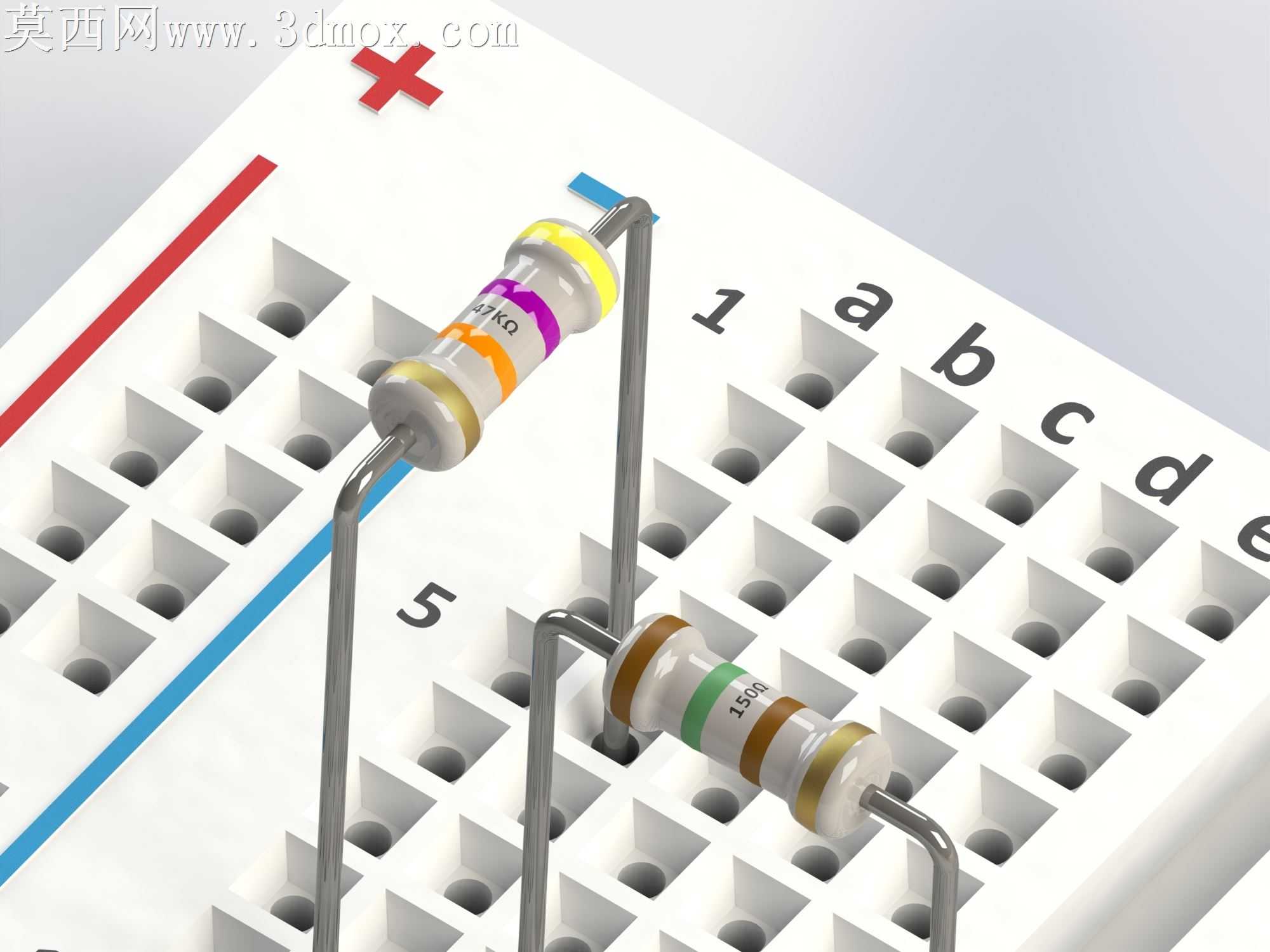

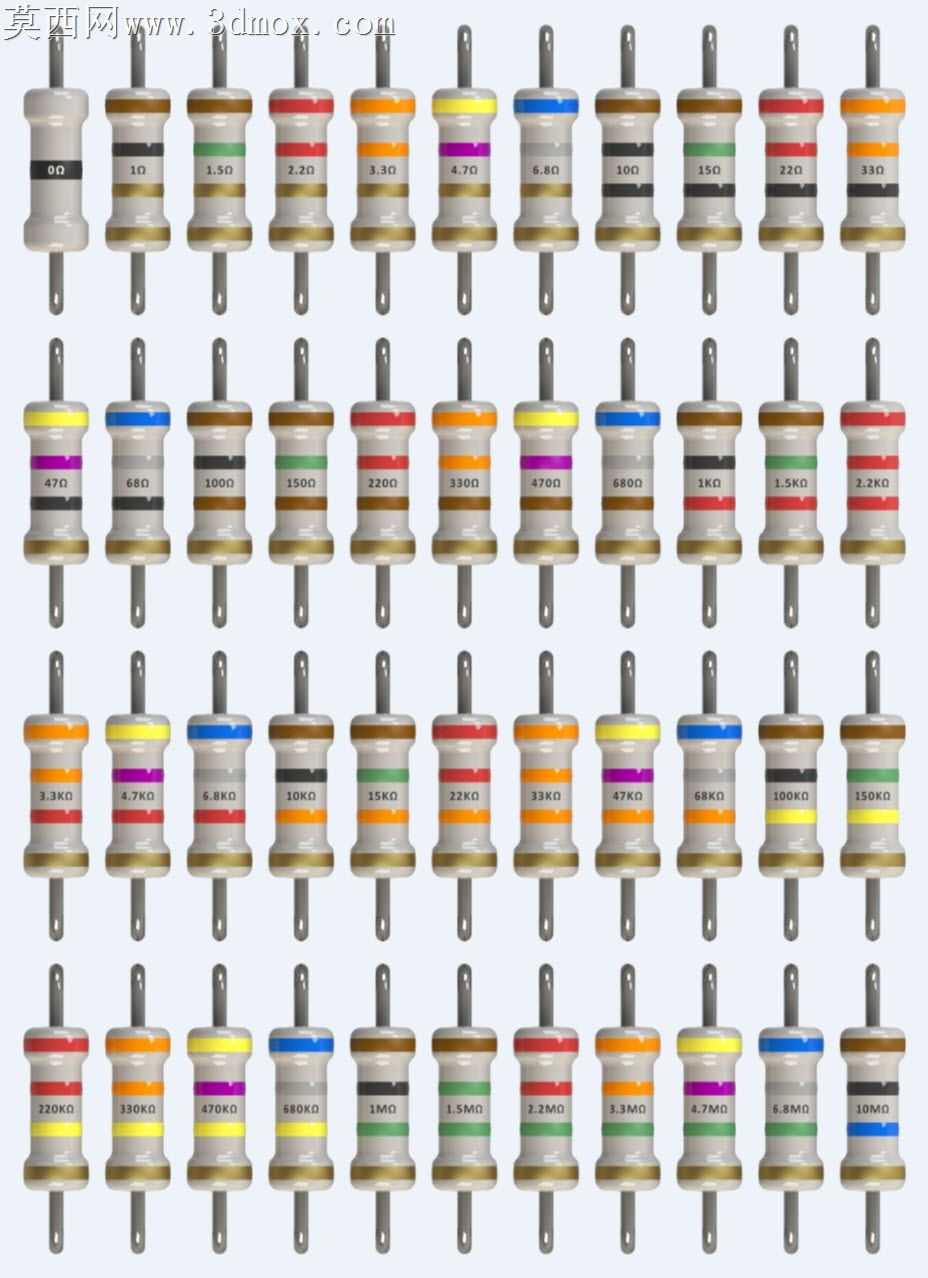

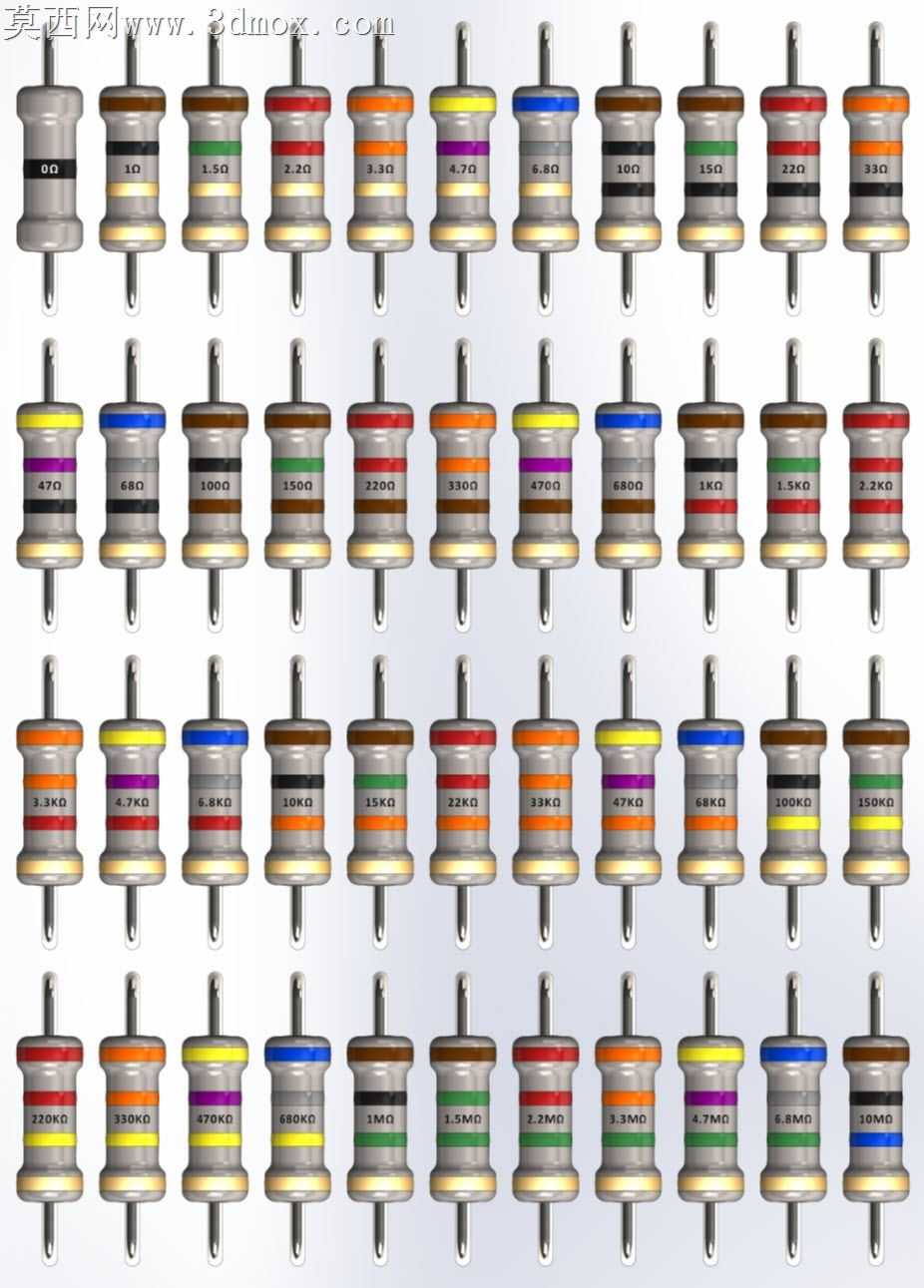

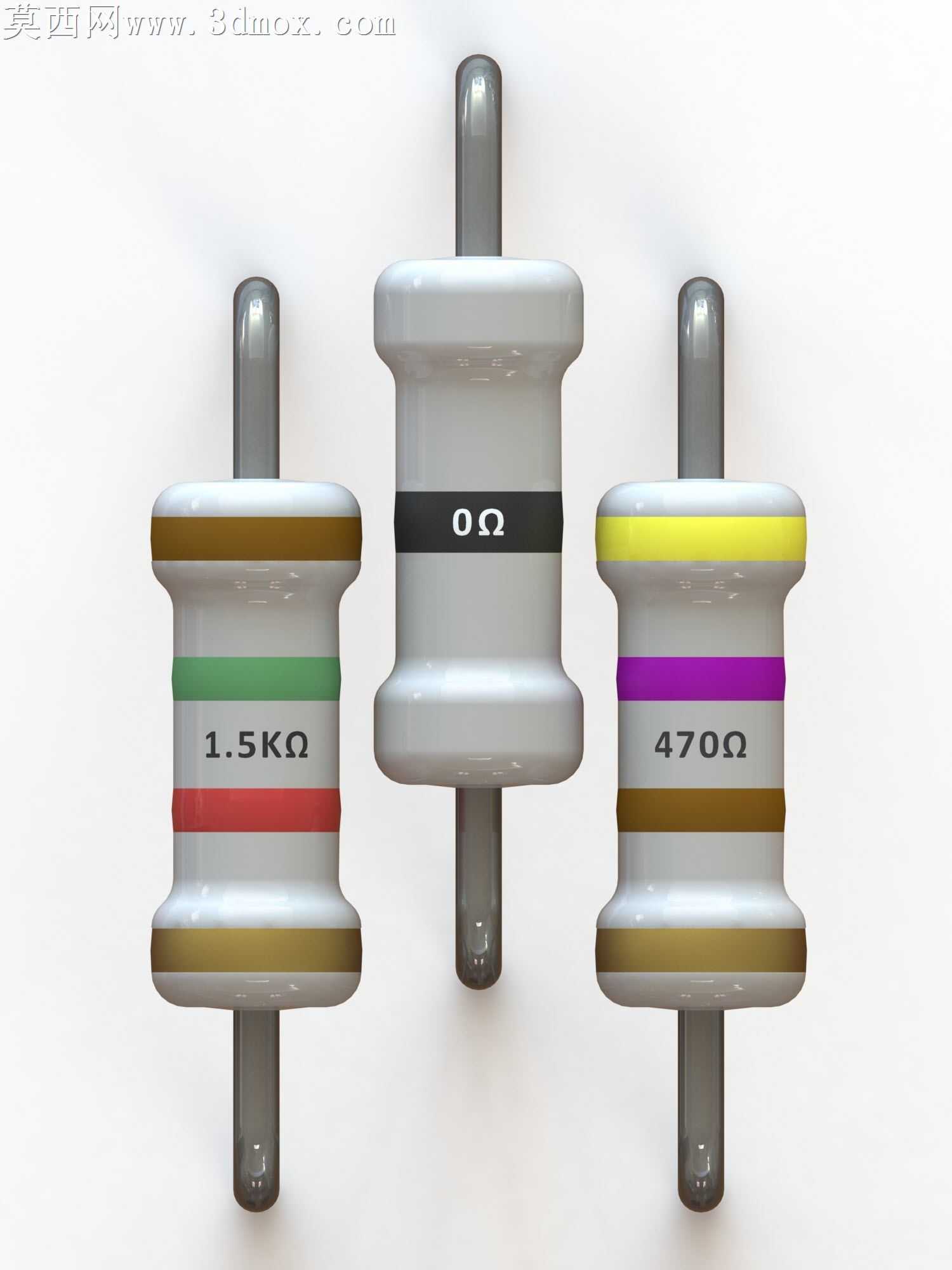

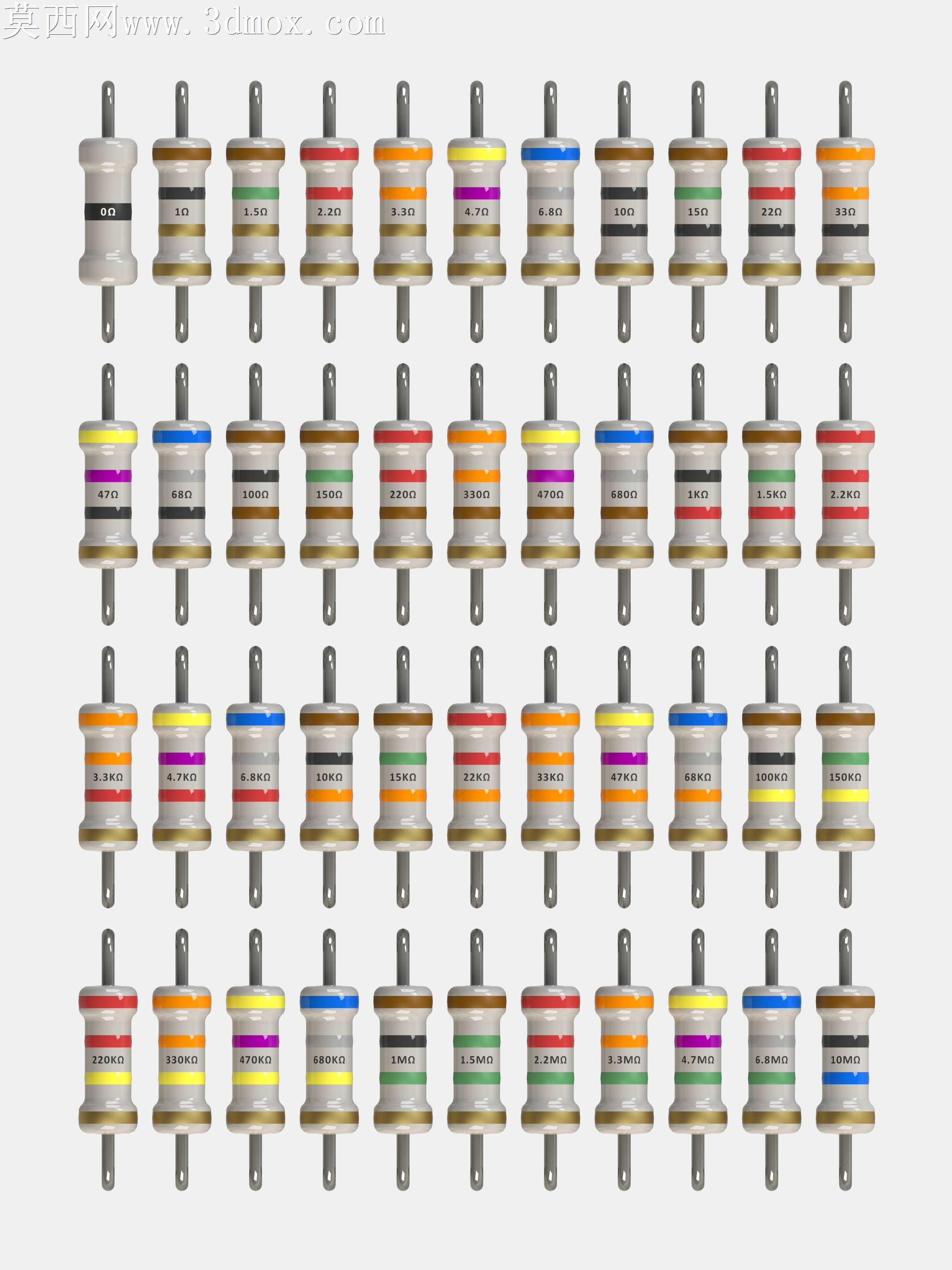

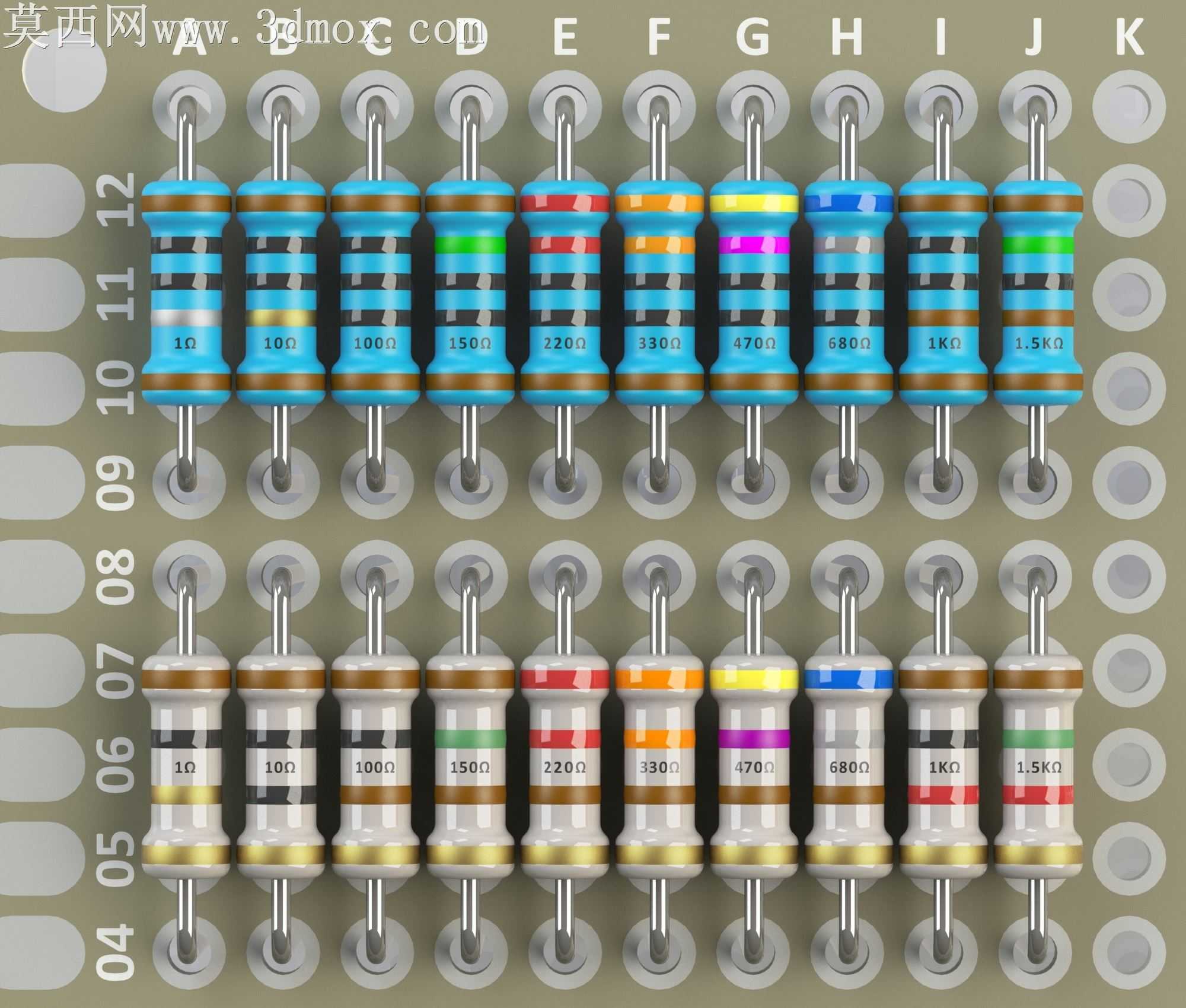

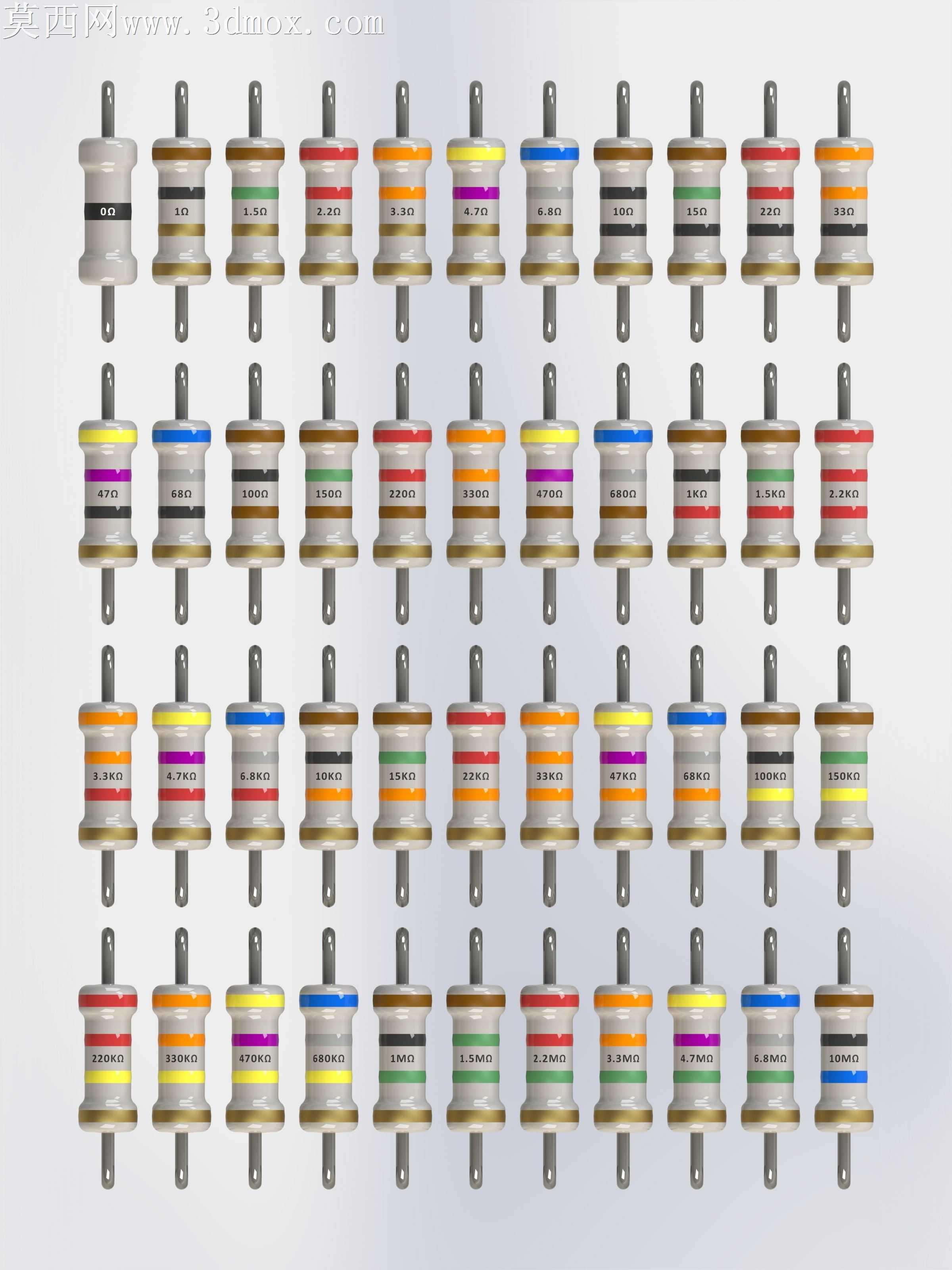

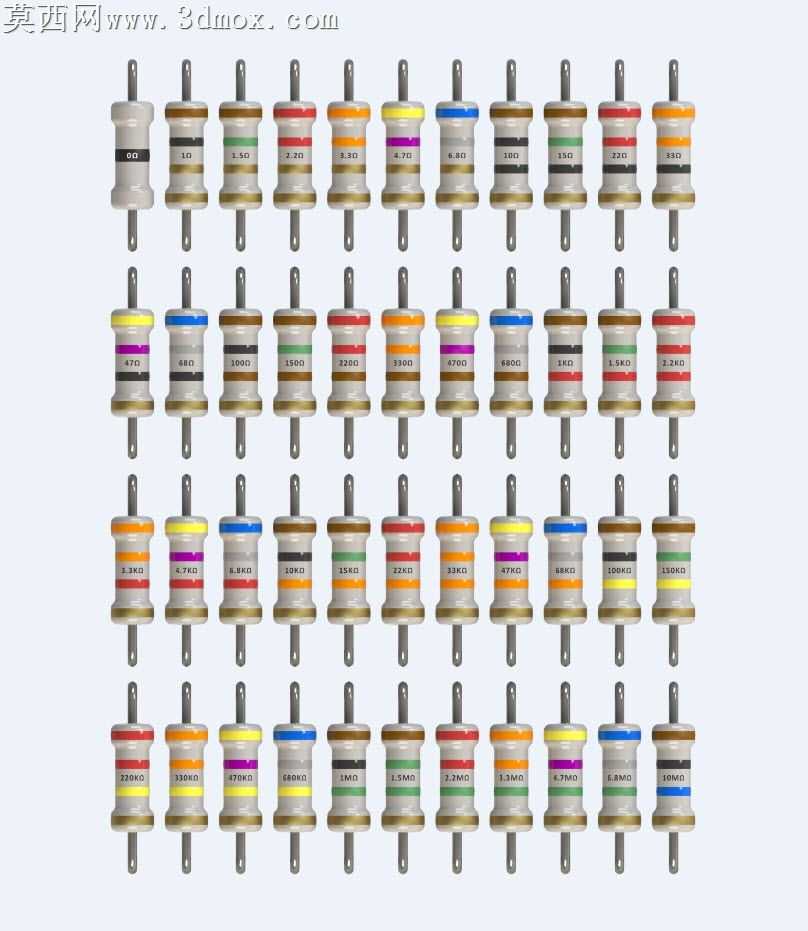

本作品围绕电子电路常用的直插色环电阻开展三维建模设计，整体包含两组不同外观封装的色码电阻，搭配规整的元件排布承载板，完整还原真实电阻的结构特征与标识细节。建模过程中以SolidWorks为核心工具，首先对直插电阻的实体结构进行拆解拆分，分别构建金属引脚、电阻本体封装层、色环标识层三个独立结构模块：金属引脚部分采用圆柱体拉伸建模，还原引脚的圆柱形态与端部的金属光泽质感，同时精准控制引脚直径与伸出长度，匹配真实直插电阻的引脚尺寸规范；电阻本体部分根据封装差异，分别构建蓝色环氧封装与米黄色碳膜封装两种主体形态，对本体两端的金属压接帽做圆角过渡处理，还原真实元件的压接工艺细节，避免生硬的直角结构影响真实感。色环标识部分是本次建模的核心细节，针对44个不同阻值的电阻逐一匹配对应色码，严格遵循色环电阻的编码规则，从靠近端部的第一色环开始，依次对应有效数字、倍乘、误差等级的色标规范，为每个电阻单独绘制对应宽度、对应色彩的环形色带，确保阻值标识与真实电阻完全一致，可直接用于虚拟电路设计的阻值识别参考，避免设计过程中出现元件选型错误。承载板部分采用阵列化排布设计，按照行列规整布局电阻安装位，每个安装位设置对应引脚的通孔结构，板体侧边标注行列编号，方便元件定位查找，板体表面做哑光浅灰质感处理，模拟真实元件测试板或存储板的材质效果。材质渲染阶段，针对不同部件匹配对应材质属性：金属引脚与压接帽赋予高反射金属材质，模拟镀锡引脚的亮面金属质感；电阻封装层根据类型分别赋予蓝色半哑光环氧材质与米黄色哑光碳膜封装材质，还原不同类型电阻的外壳质感；色环部分采用对应色彩的哑光涂层材质，避免反光过强遮挡色码信息；承载板赋予哑光工程塑料材质，弱化板体视觉权重突出电阻主体。设计过程中充分考虑模型的可调整性，电阻本体的长度、直径参数，引脚的长度、直径参数，承载板的安装孔间距、板体尺寸均设置为可驱动参数，使用者可根据实际使用场景快速调整尺寸，匹配不同的PCB板孔位或装配需求，所有电阻的色环标识也可通过参数修改快速更换，适配不同阻值的电阻建模需求，整体模型结构严谨，细节还原度高，既可以用于电子电路相关的教学演示素材，也可作为虚拟电路装配、电子产品结构设计的元件素材使用。
