越野改装用双卸扣连接组件结构设计

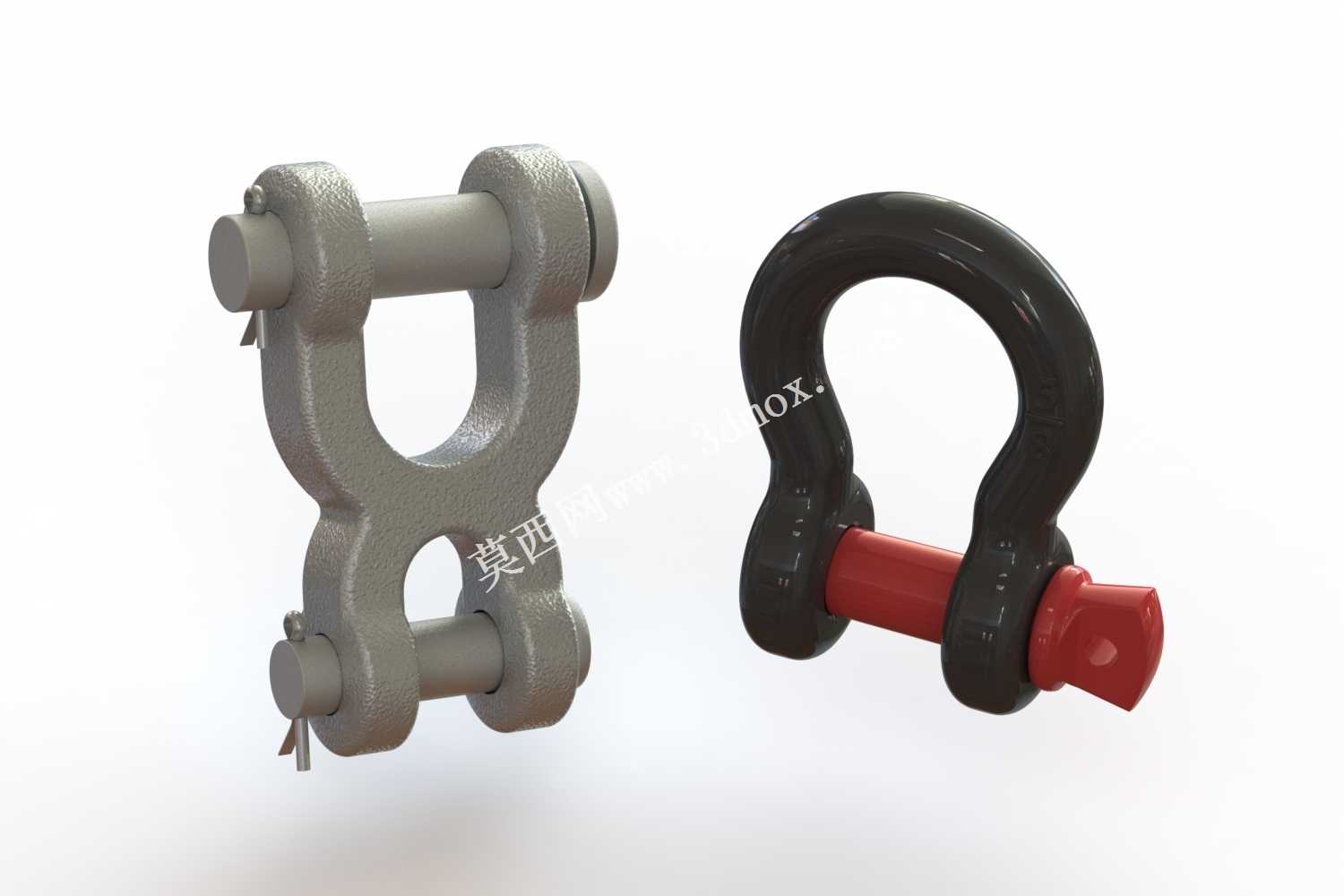

本次设计的双卸扣连接组件包含两款常用承重卸扣结构，分别为H型双连接卸扣与D型弓形卸扣，两类卸扣均为索具连接系统中的核心受力部件，广泛应用于户外越野救援、起重吊装、货物绑扎、工业索具连接、船舶系固等多类场景。在越野改装与救援场景中，这类卸扣可安装于车辆前后保险杠的拖车点位置，作为拖车绳、绞盘绳与车辆之间的受力转接部件，能够承受大吨位的瞬时拉拽载荷，避免救援过程中连接部件断裂引发的安全风险；在常规工业吊装场景中，两类卸扣可配合钢丝绳、吊装带使用，实现被吊重物与起重设备吊点之间的快速连接与拆卸，适配不同规格吊点的连接需求。

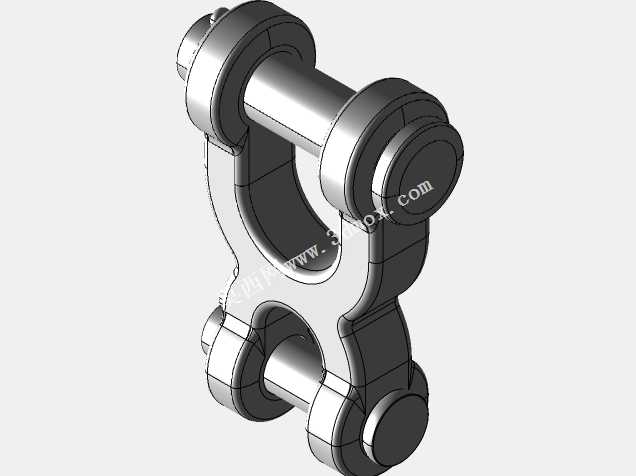

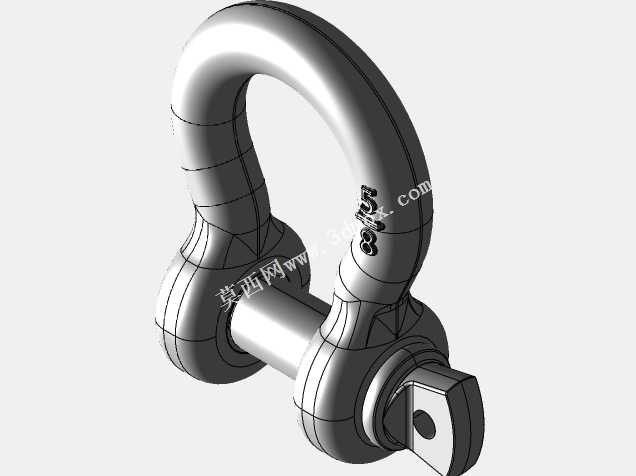

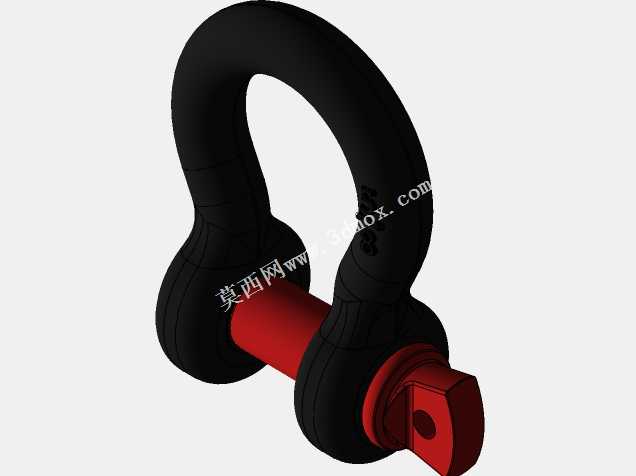

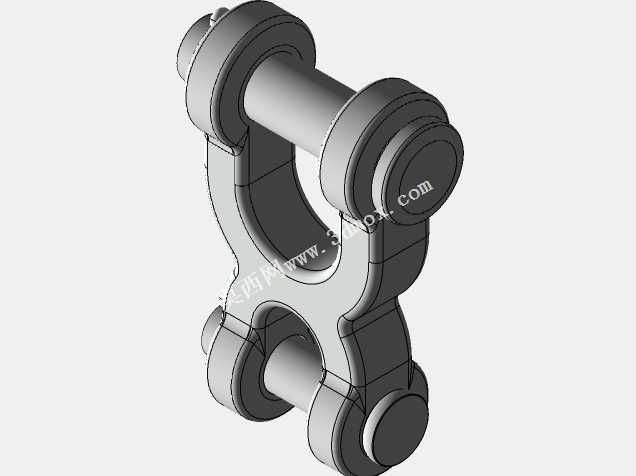

从功能特性来看，H型双连接卸扣采用上下对称的双销轴结构，两端均可独立连接索具部件，可实现两根不同方向索具之间的刚性连接，无需额外搭配转接件，销轴端部采用开口销防脱结构，能够在持续振动、载荷波动的使用场景下避免销轴意外滑出，保障连接可靠性；D型弓形卸扣采用带螺纹的锁紧销轴设计，弓形环体的弧形结构能够更好地适配环形吊点、软质吊装带的连接需求，减少索具局部弯折产生的应力集中，螺纹销轴可快速拆装，在频繁更换连接点位的作业场景中能够大幅提升操作效率。

设计过程中首先明确了两类卸扣的额定承载边界，对环体的受力截面进行了等强度校核，确保环体在额定载荷下各截面的应力分布均匀，避免局部应力过大导致的塑性变形；销轴部分采用与环体匹配的强度设计，销轴与环体销孔之间采用间隙配合，既保证拆装顺畅，又避免配合间隙过大导致的载荷冲击。H型双连接卸扣的整体外形为对称的8字结构，上下销孔保持同轴度公差要求，安装时可适配对应直径的连接吊耳，无需额外调整安装角度；D型弓形卸扣的环体内弧面做了圆角过渡处理，避免尖锐棱边磨损接触的索具部件，销轴端部的锁紧头设计了防滑拧动结构，在无专用工具的情况下也可手动完成初步锁紧。两类卸扣的安装边界均适配常规索具的连接尺寸，可直接替换同规格的标准卸扣产品使用，无需对配套连接部件做额外改造。
