多阻值精密旋转电位计结构设计

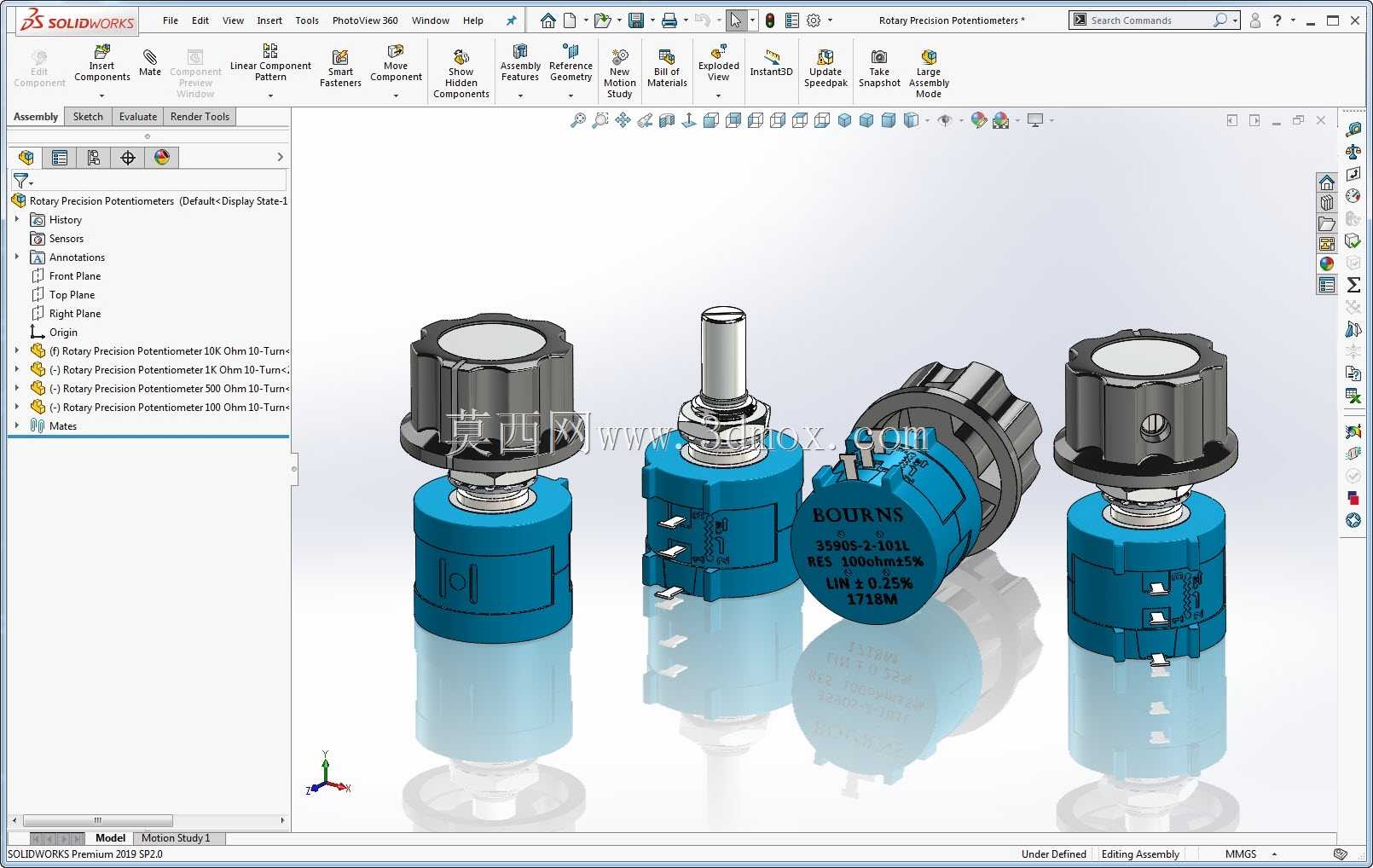

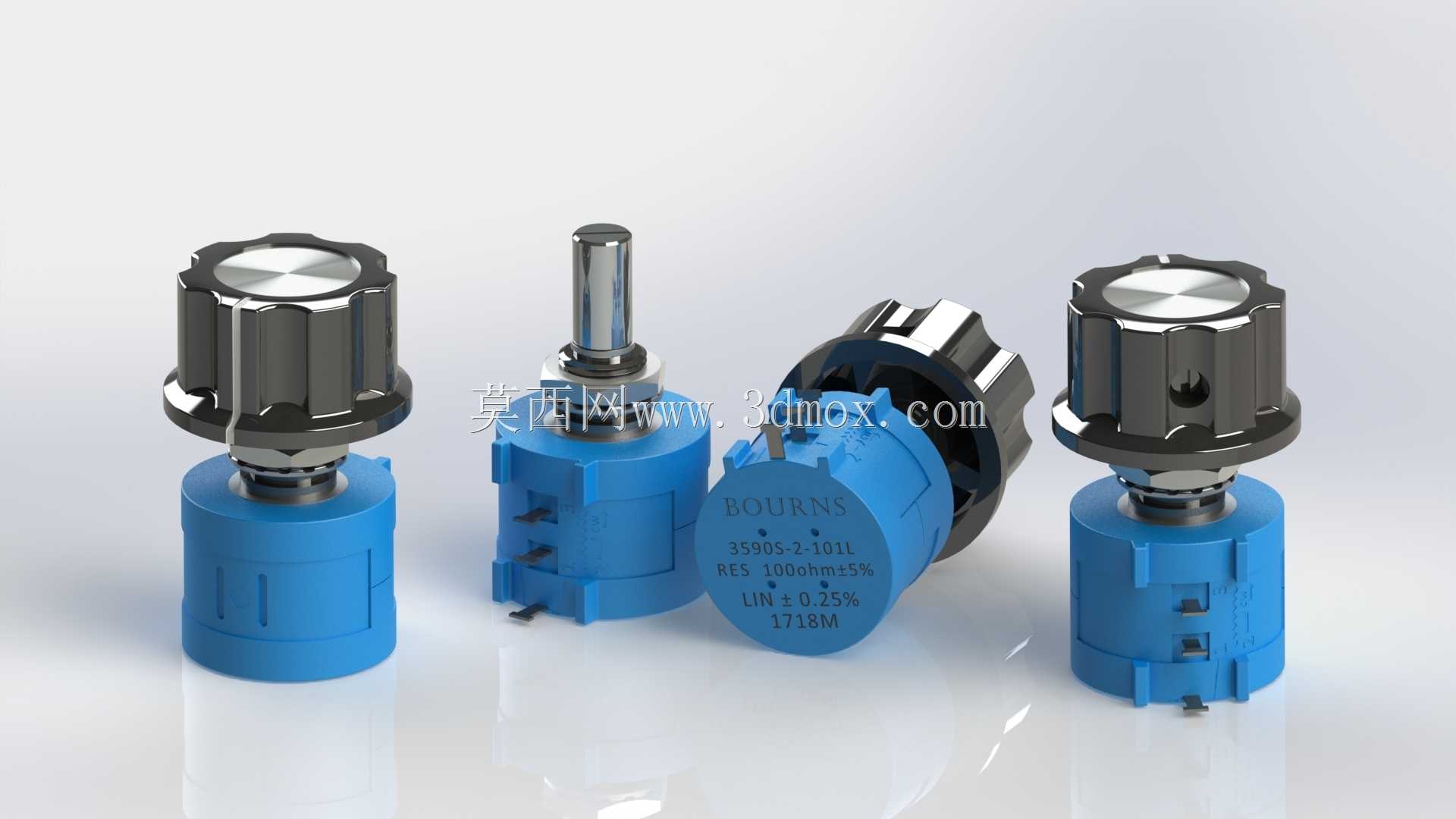

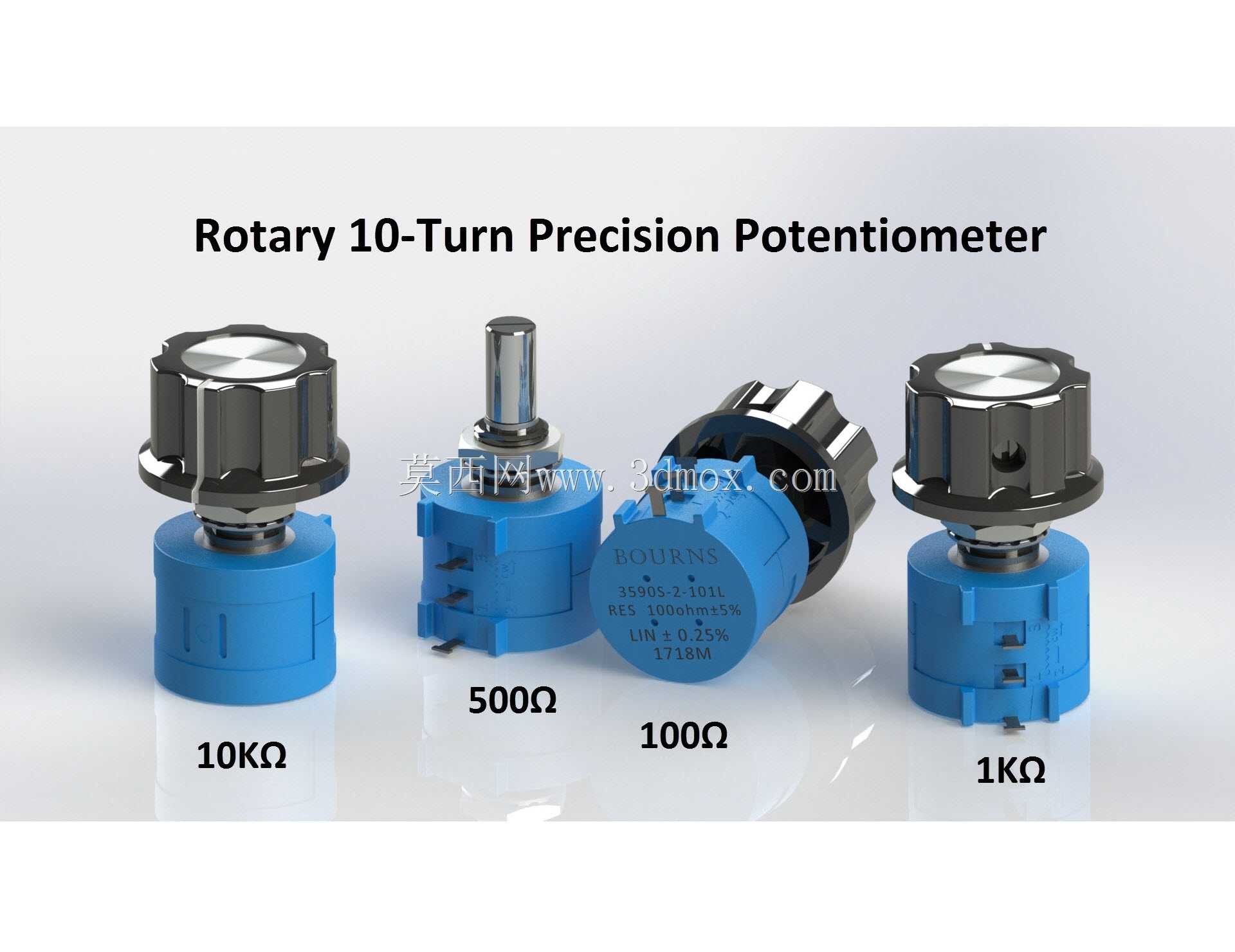

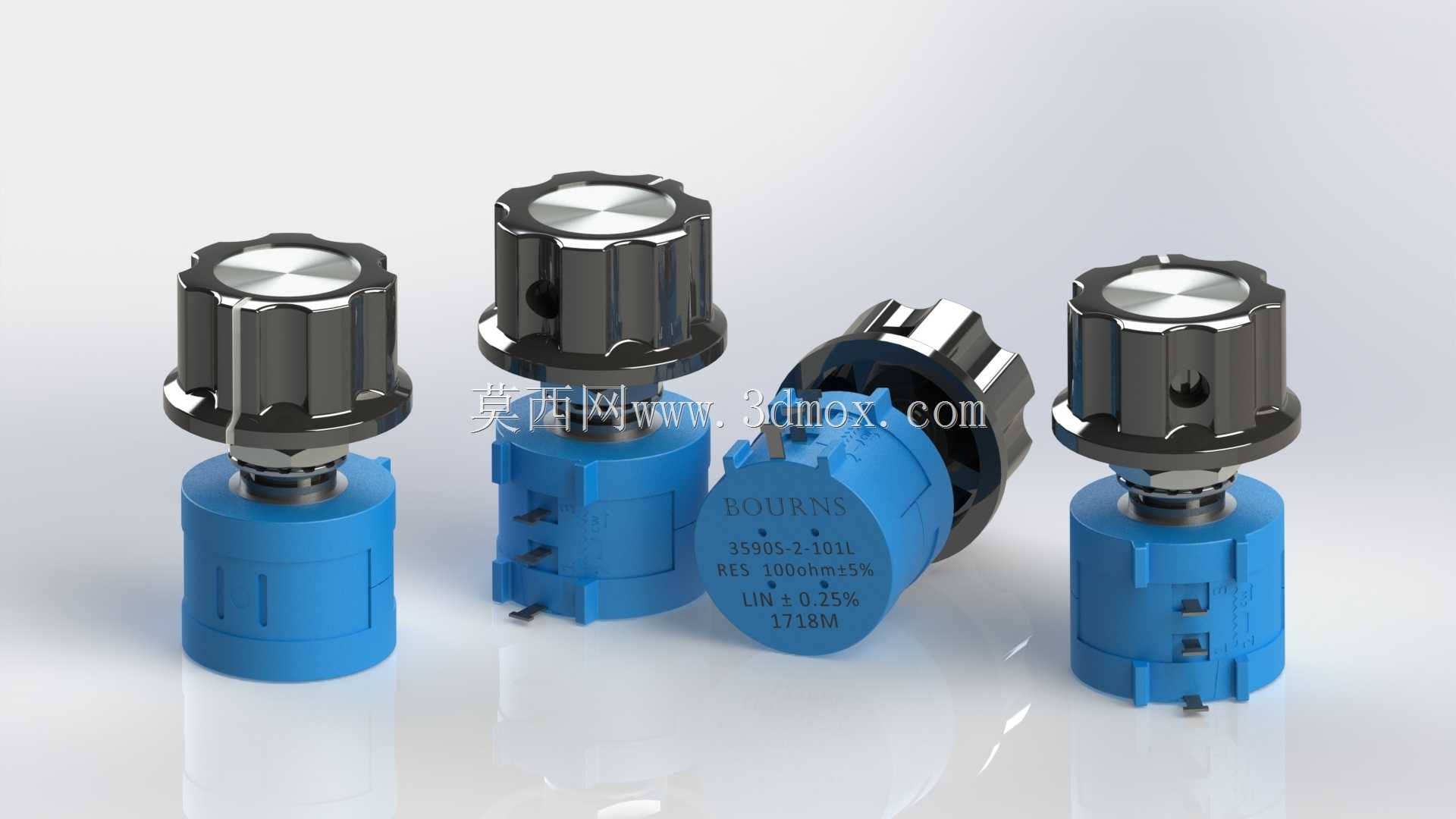

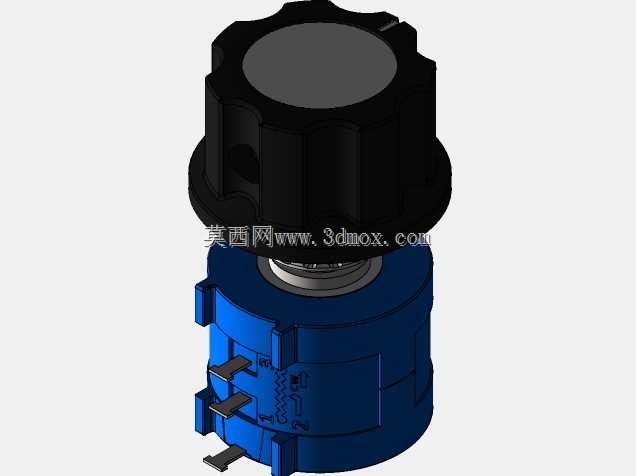

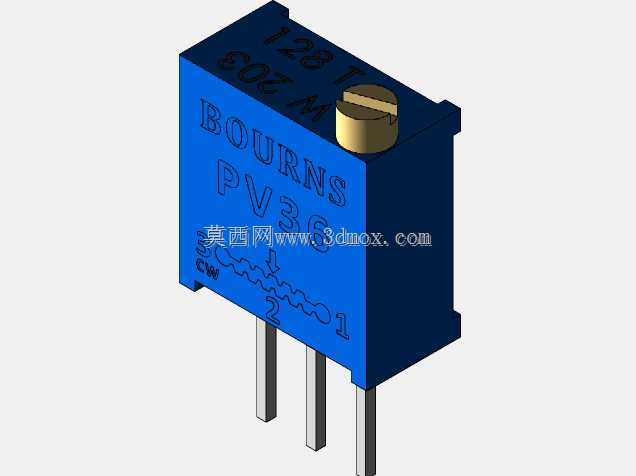

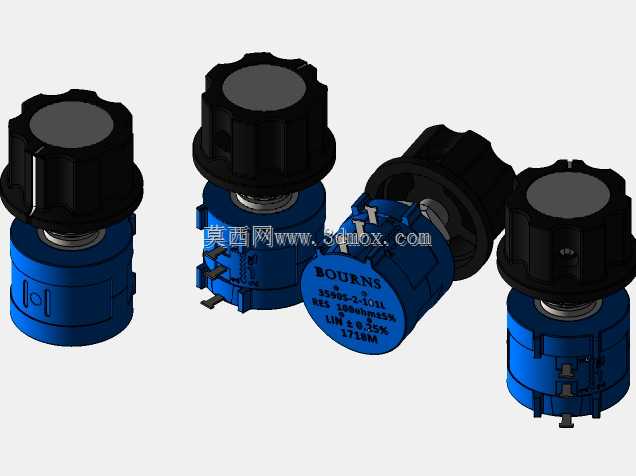

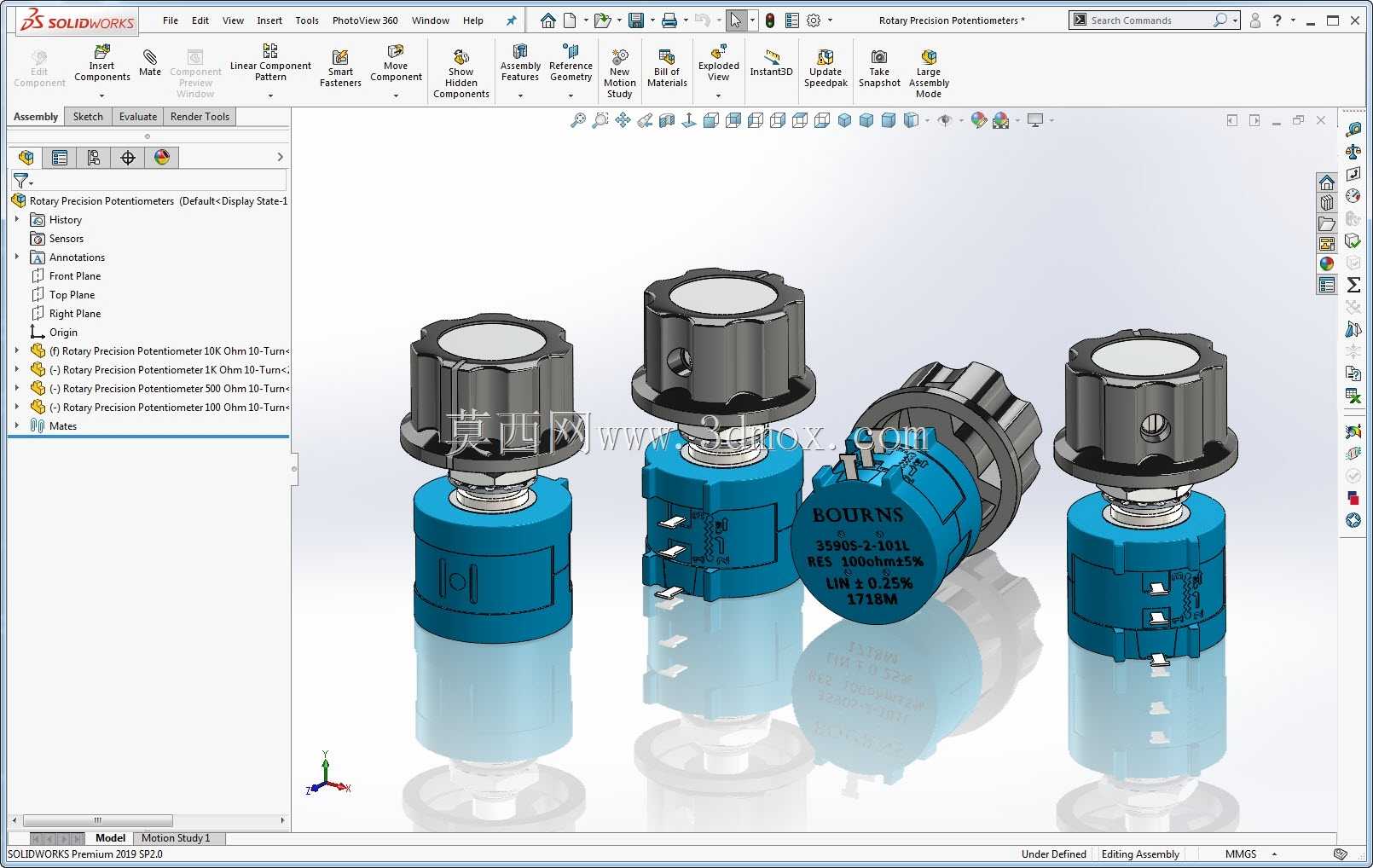

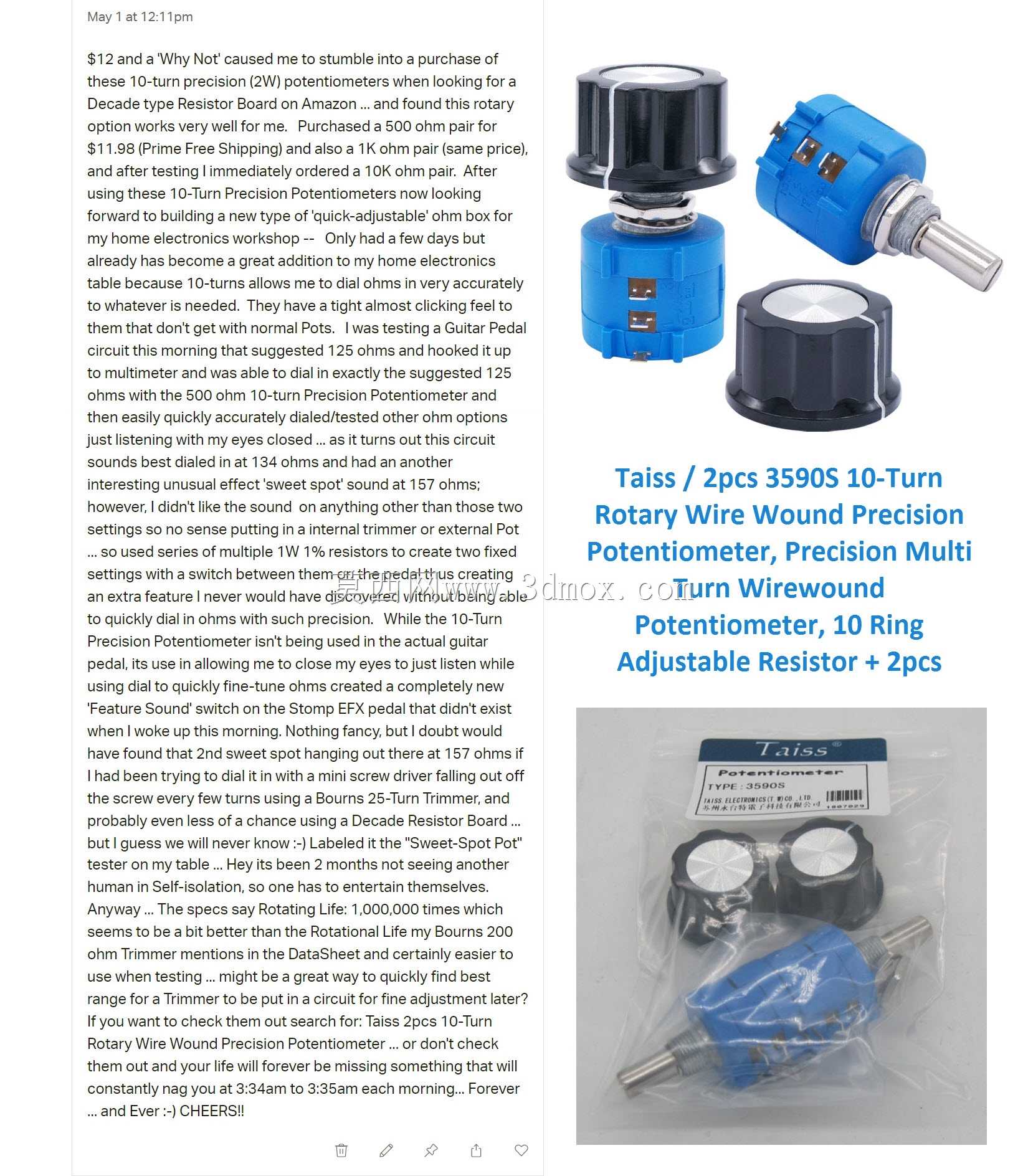

车间调试电阻箱时最头疼的就是普通电位计阻值精度不够，拧动行程短导致微调时阻值跳变幅度过大，搭配固定电阻做十进制电阻档位时，经常出现实际阻值和理论值偏差超过0.5%的情况，校准传感器信号时反复调整都达不到采样精度要求。这款10圈旋转精密电位计的结构刚好能解决这个痛点，长行程旋转轴把全阻值范围分摊到十圈转动行程里，每一圈对应的阻值变化量控制在全量程的十分之一，微调时哪怕只转动小半圈，阻值变化也能控制在极小范围内，配合固定电阻做档位组合时，很容易把整体偏差压到0.01%以内。电位计的蓝色基座做了侧边卡扣和定位凸台，装在电阻箱面板上时不需要额外打螺丝固定，直接卡进预制的卡槽里就能牢牢固定，基座底部的引脚间距做了标准化设计，直接插在通用PCB板上就能焊接，不用额外做转接板。顶部的旋钮做了防滑滚花和定位凹槽，手指拧动时不会打滑，旋钮顶面的刻度标记配合基座上的参考线，能直观读出当前转动的圈数，不用额外接万用表测阻值就能快速估算当前档位。不同阻值规格的电位计外形尺寸完全一致，100Ω、500Ω、1kΩ、10kΩ四款产品可以直接互换安装，电阻箱升级阻值档位时不用重新开孔改结构，直接替换元件就能完成调整。电位计的转轴和基座之间做了限位结构，拧到阻值两端时会有明显的阻尼反馈，不会因为用力过大拧过头损坏内部碳膜，外壳的塑料材质选用抗静电配方，车间里干燥天气下操作也不会积累静电打坏内部的电阻层。做结构适配时特意把引脚长度留了3mm余量，焊接时既能穿过PCB板露出焊盘，又不会因为引脚过长碰到箱体内的其他线路，基座侧边的固定卡扣做了微小的倒角，卡进面板时不会刮伤面板的喷涂层，旋钮和转轴的配合公差控制在0.02mm以内，装好后旋钮不会有径向晃动，拧动时的阻尼感全程均匀，不会出现某一段松某一段紧的情况。
