可折叠小型平板牵引拖车结构设计

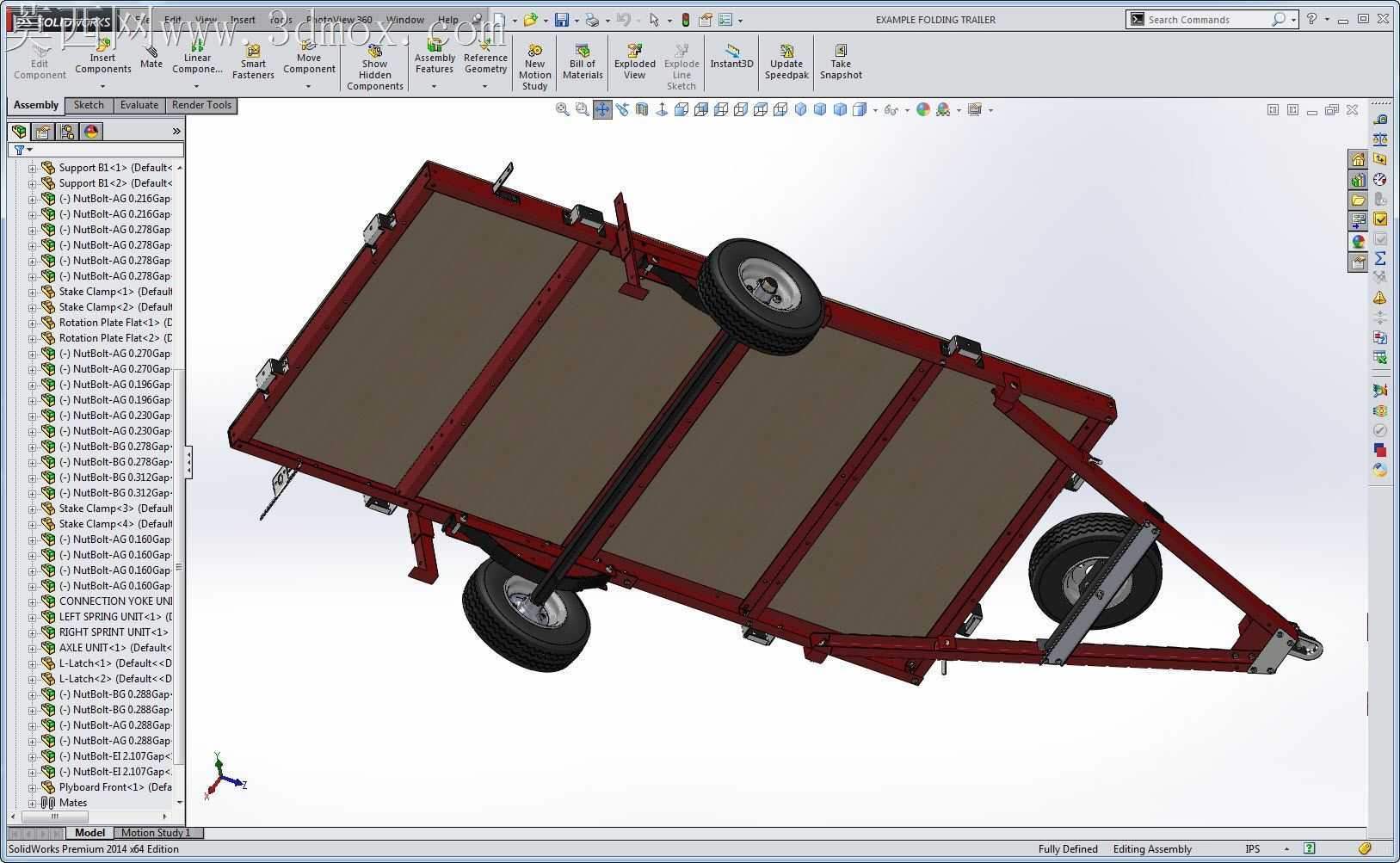

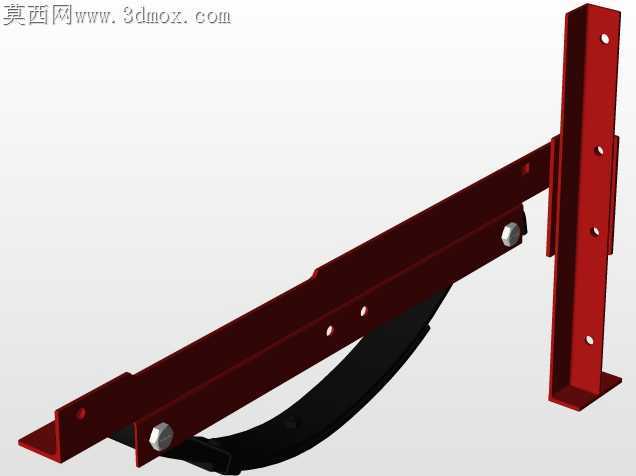

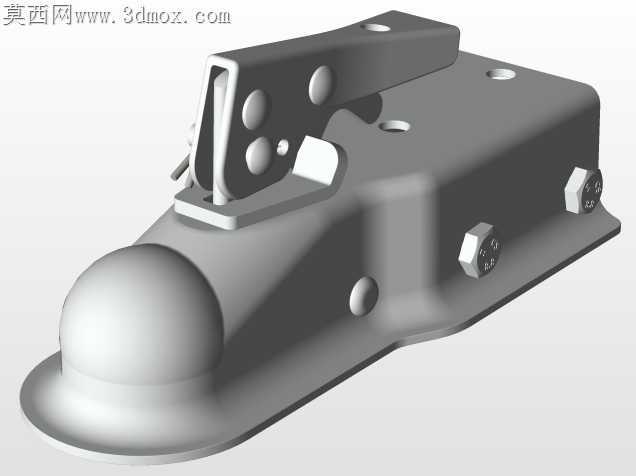

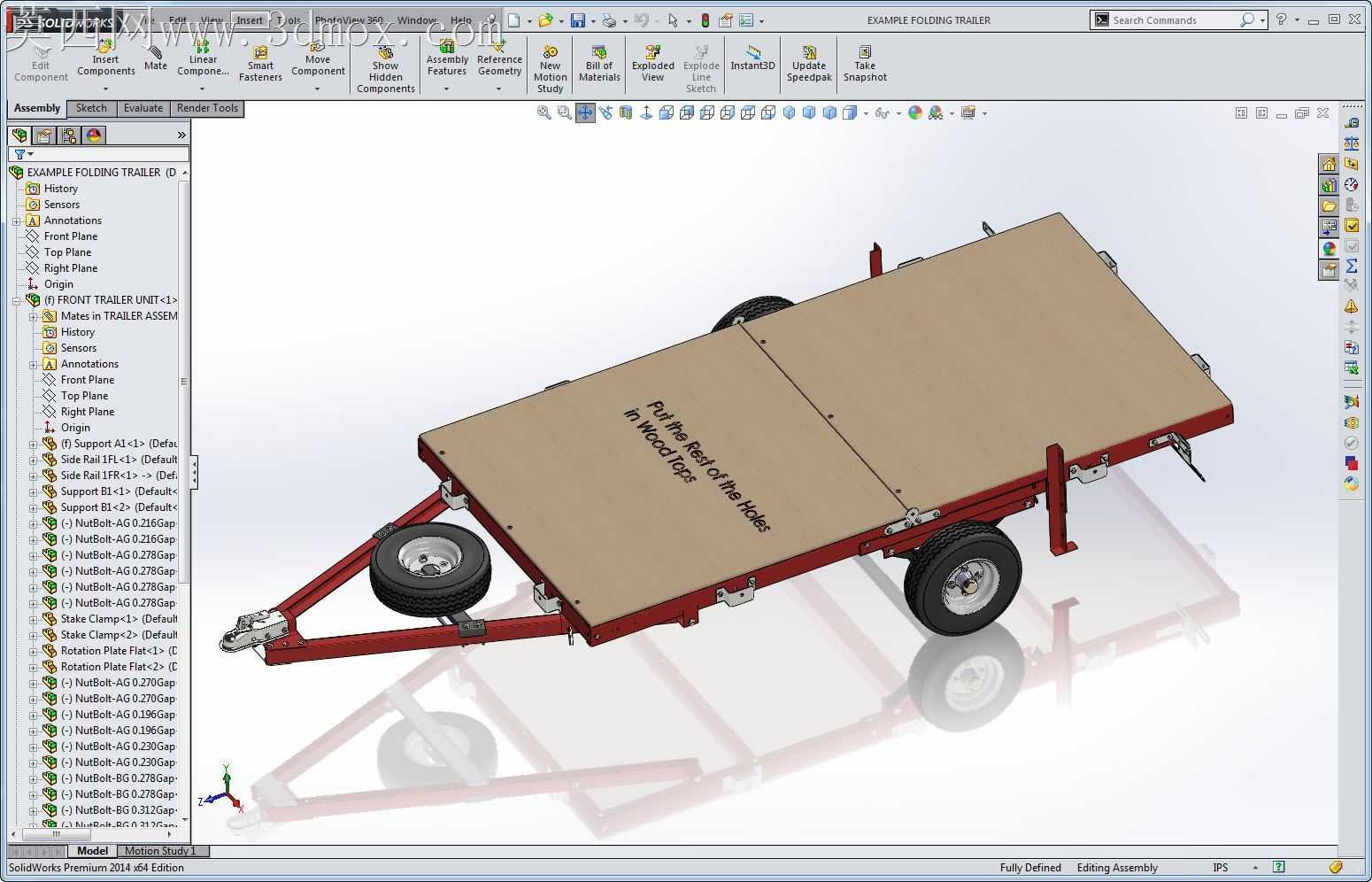

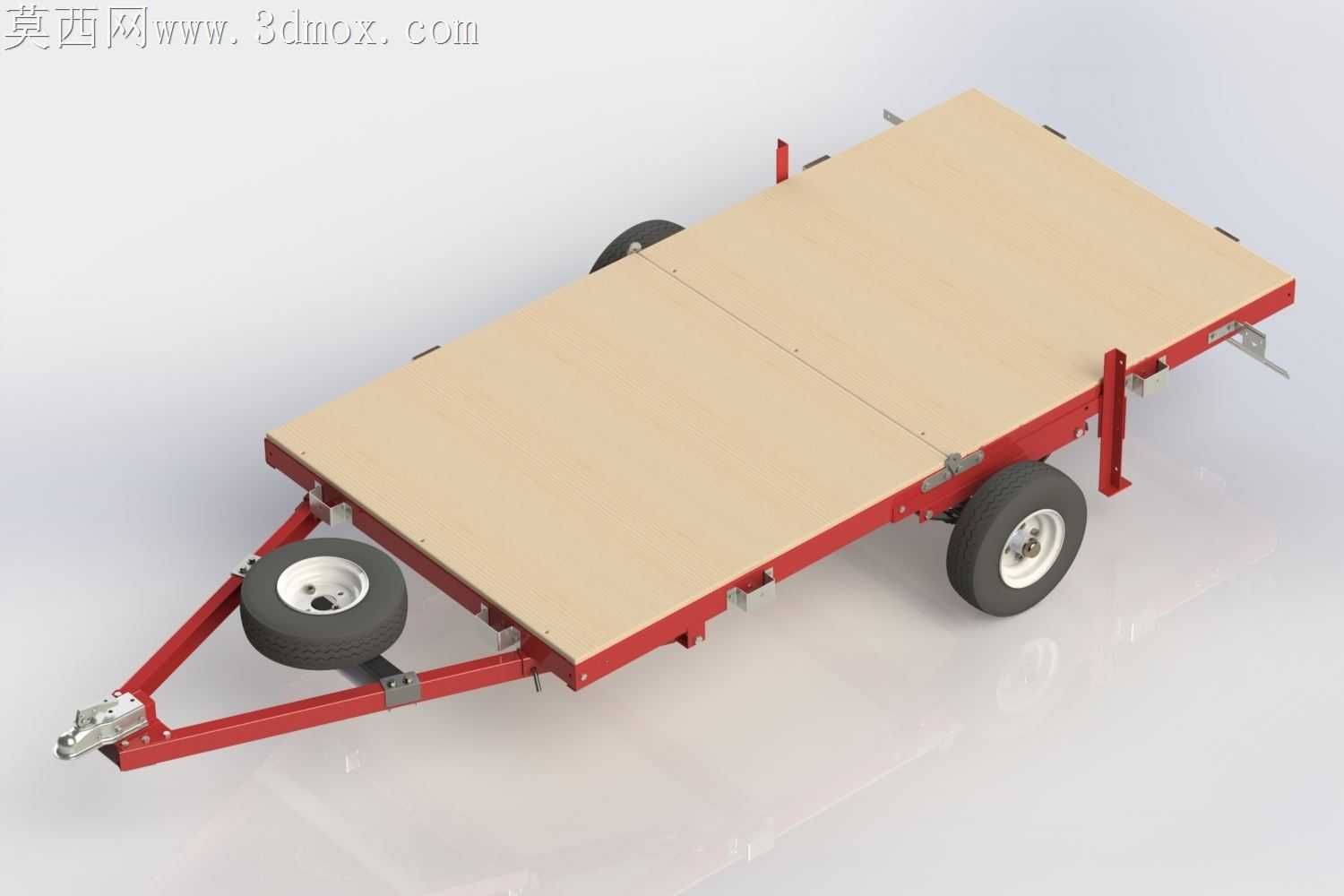

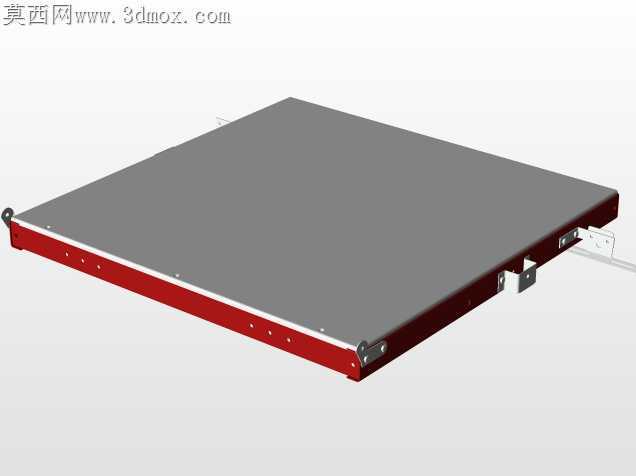

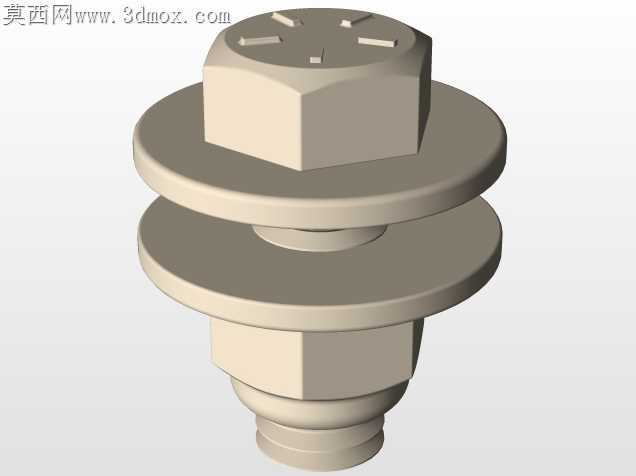

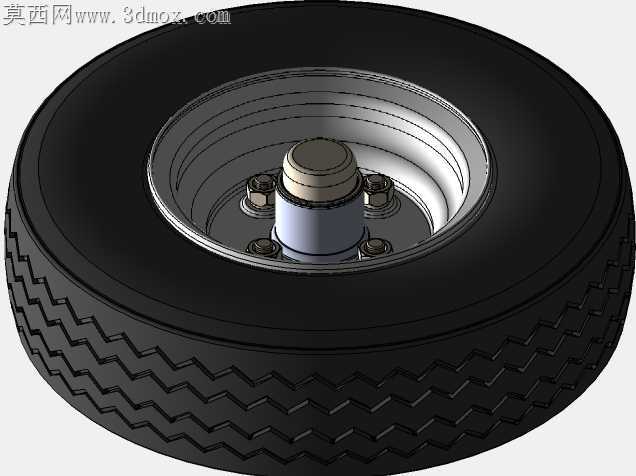

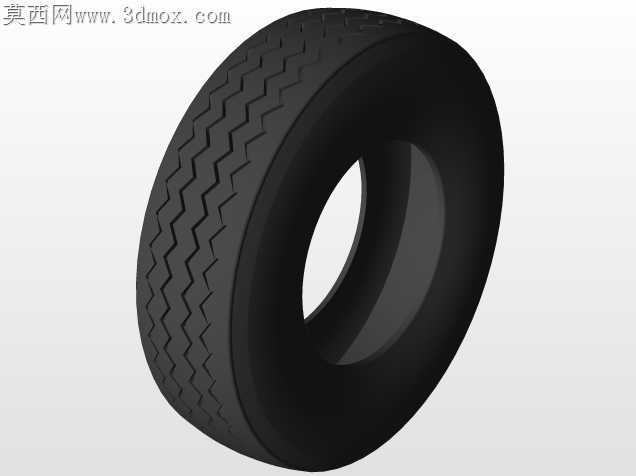

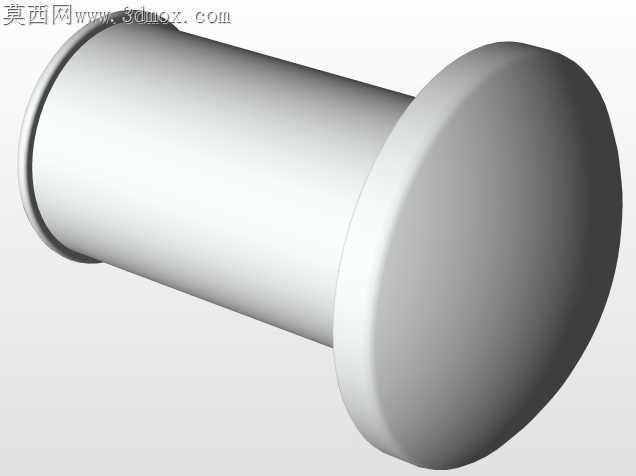

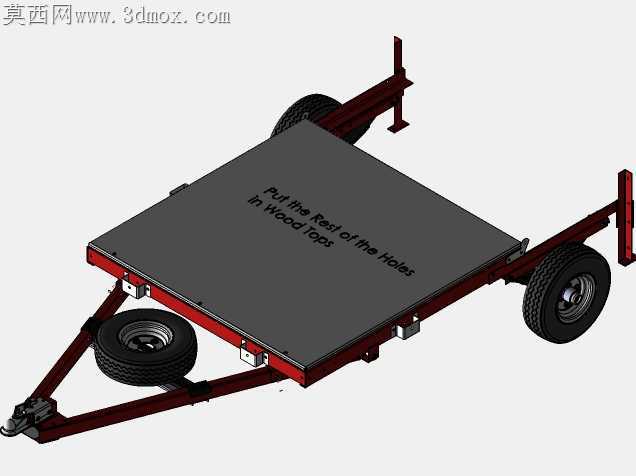

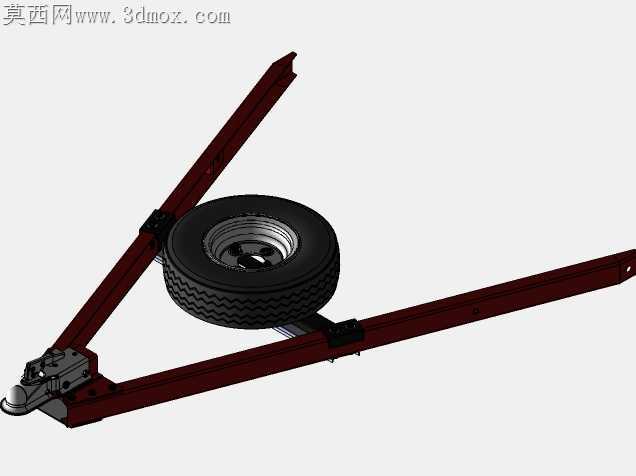

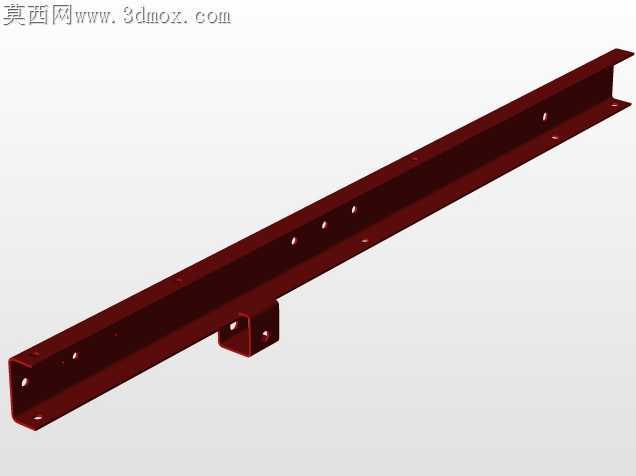

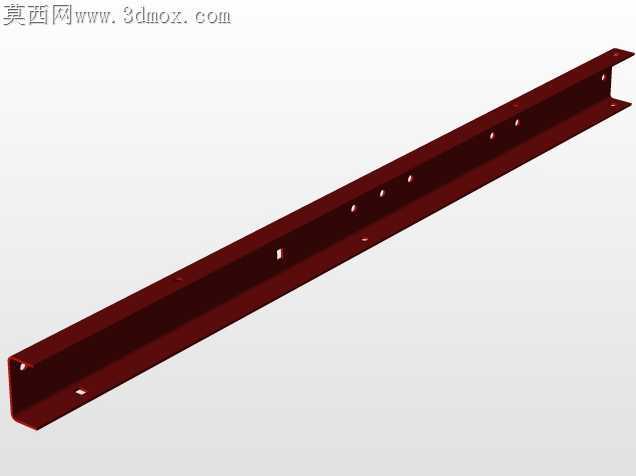

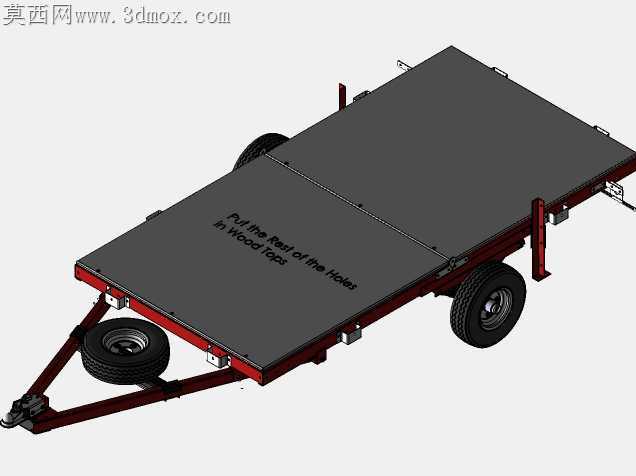

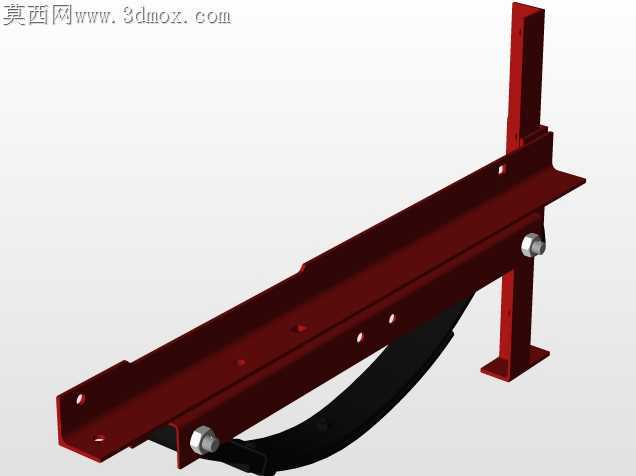

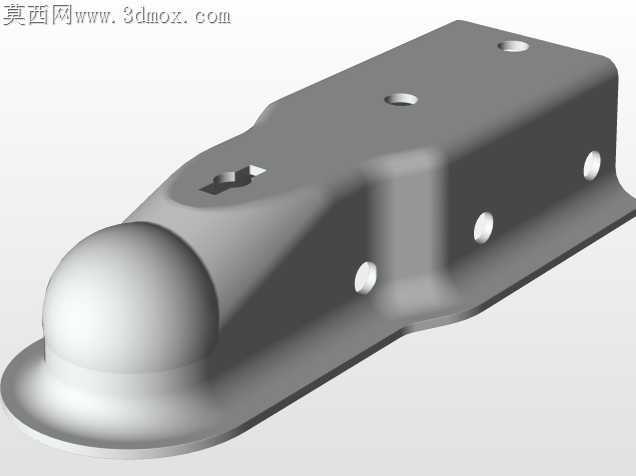

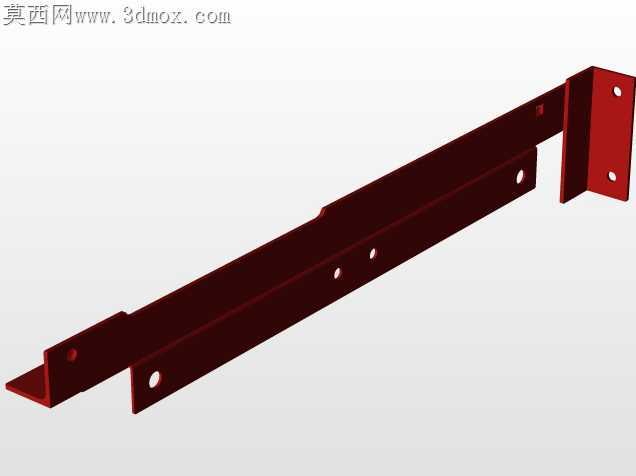

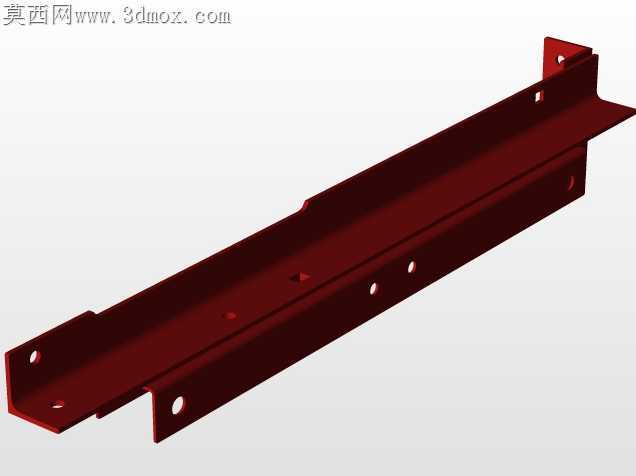

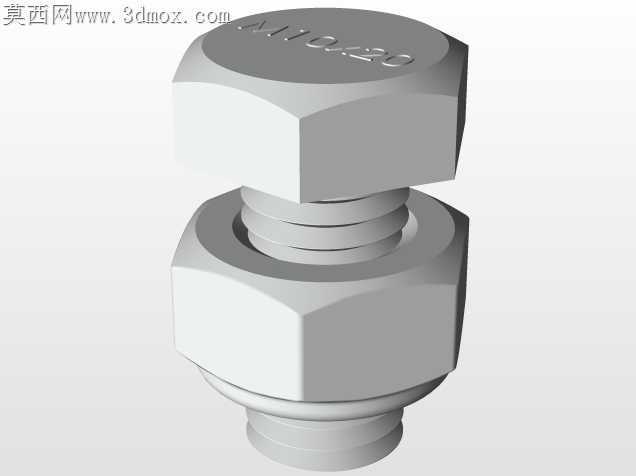

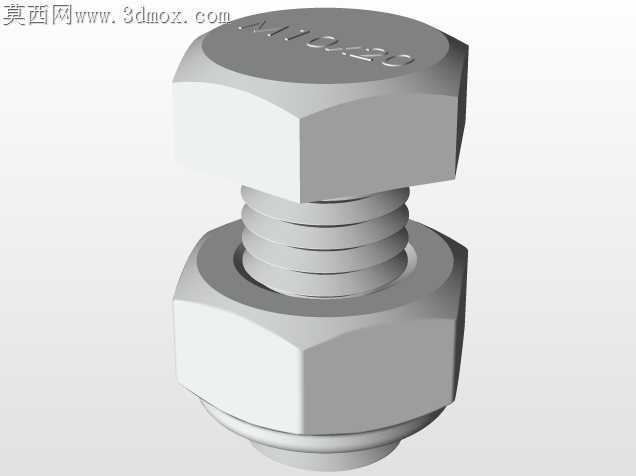

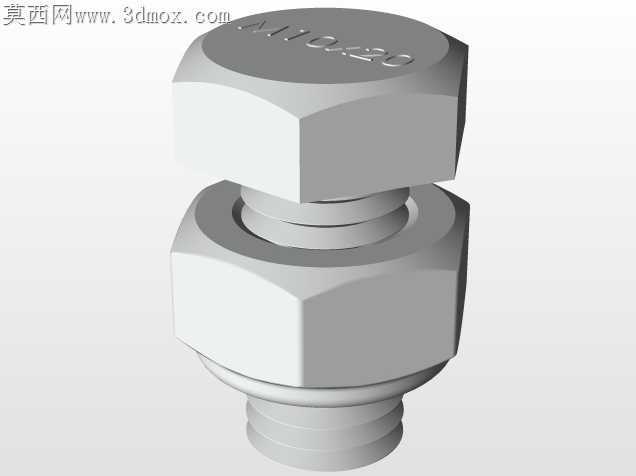

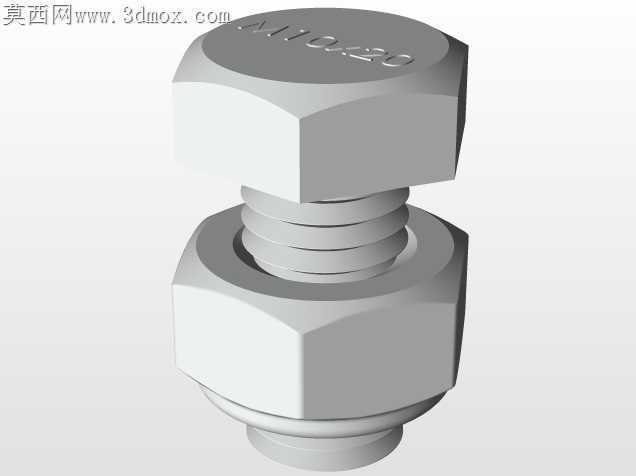

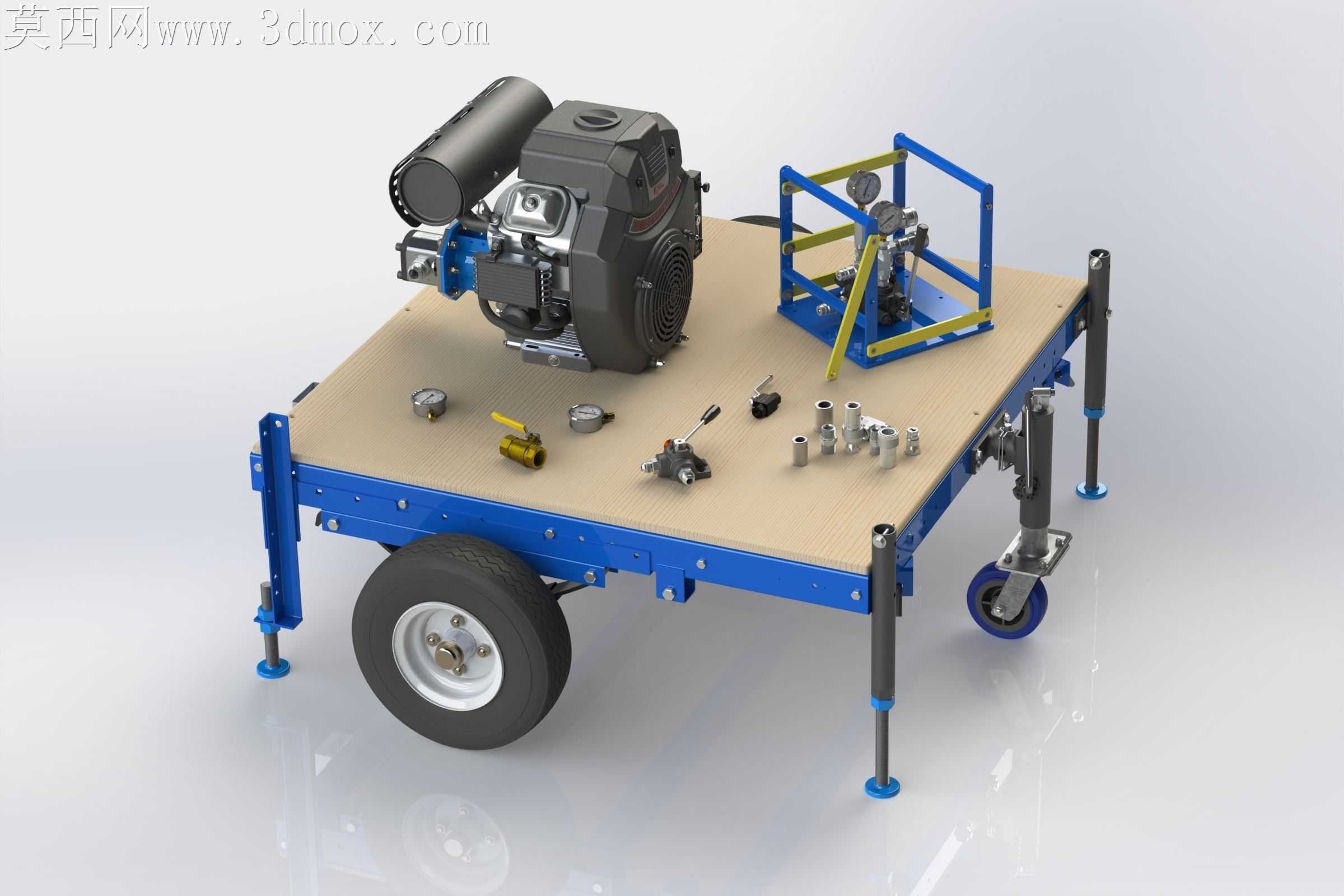

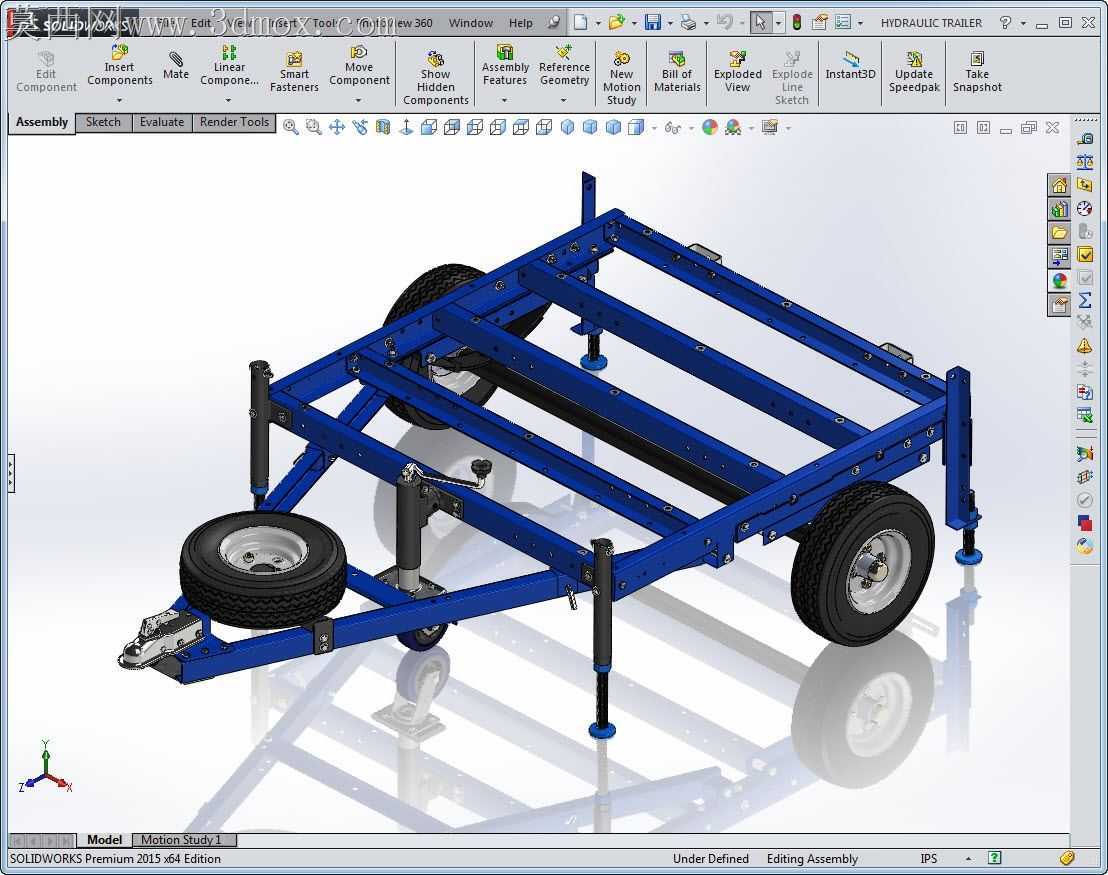

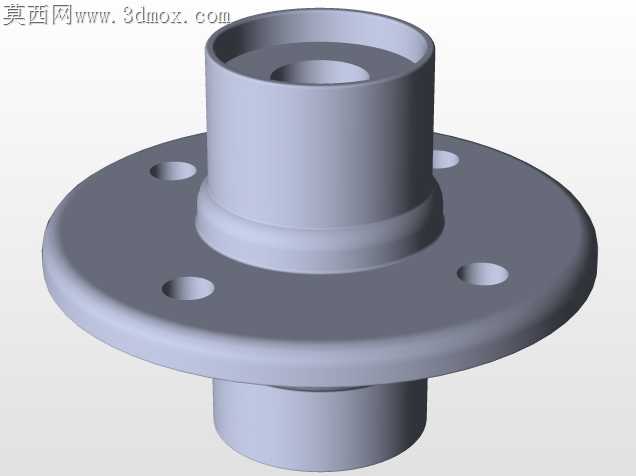

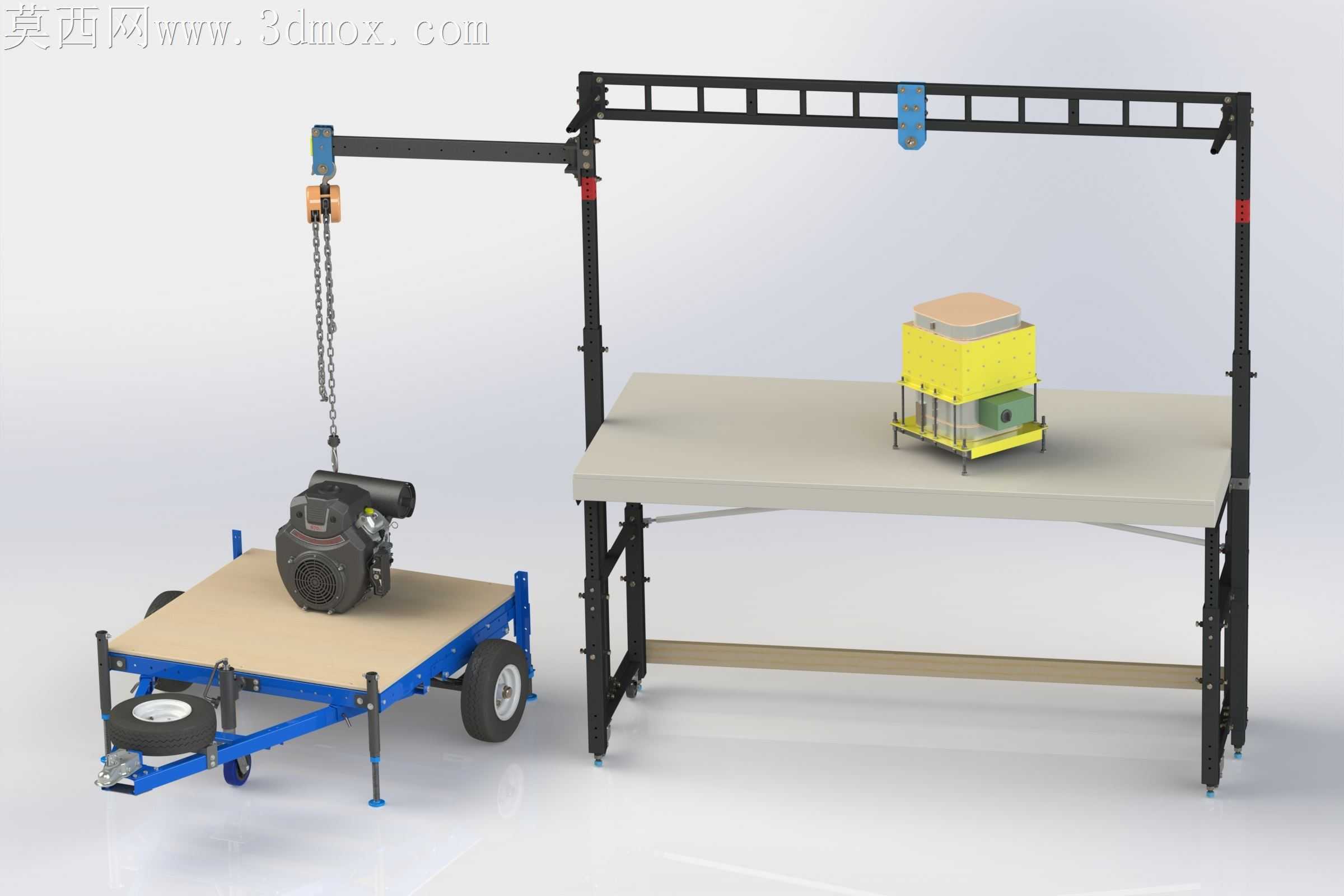

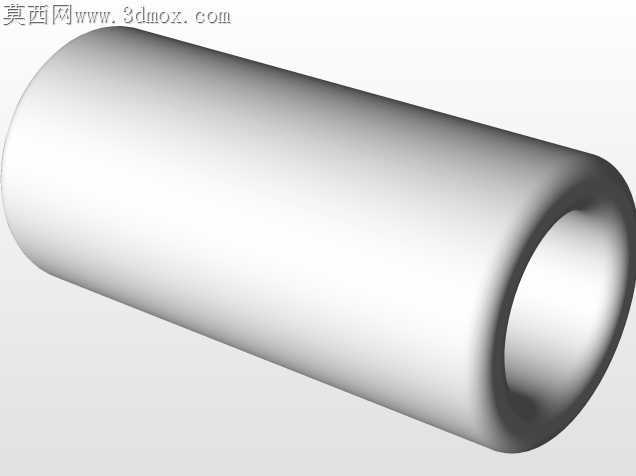

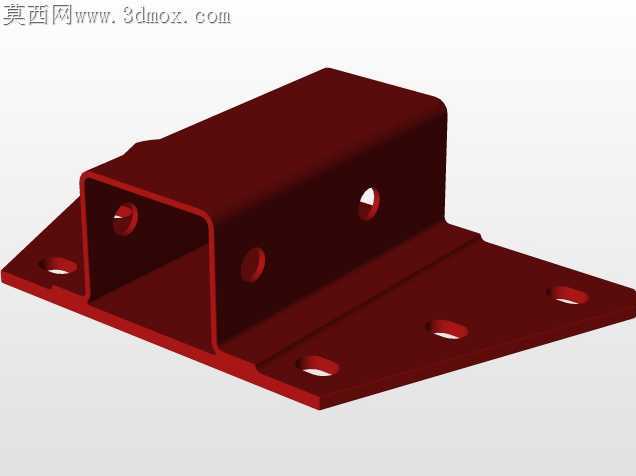

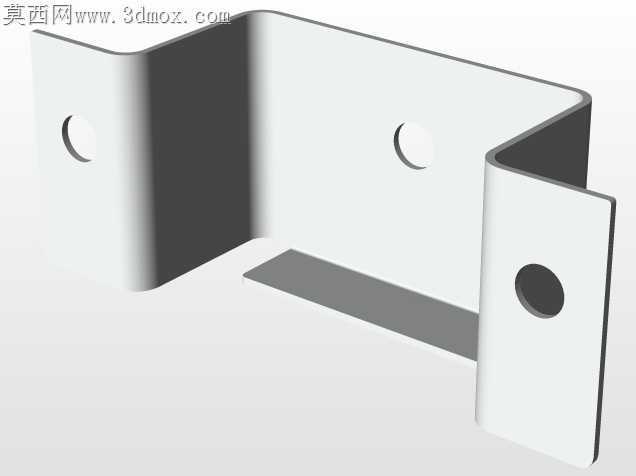

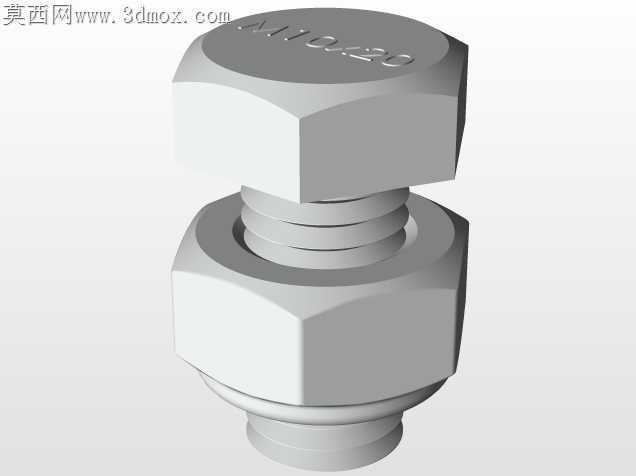

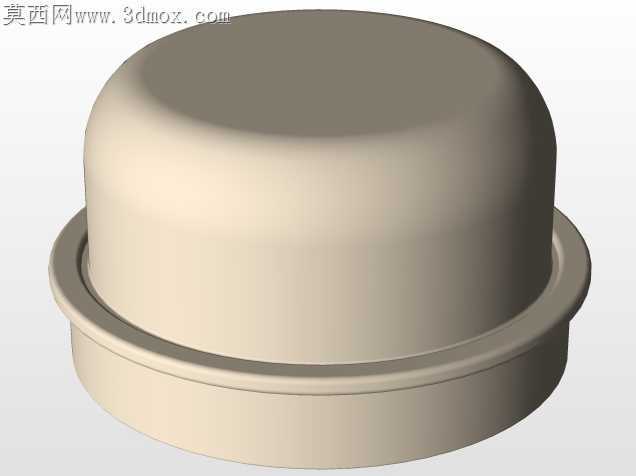

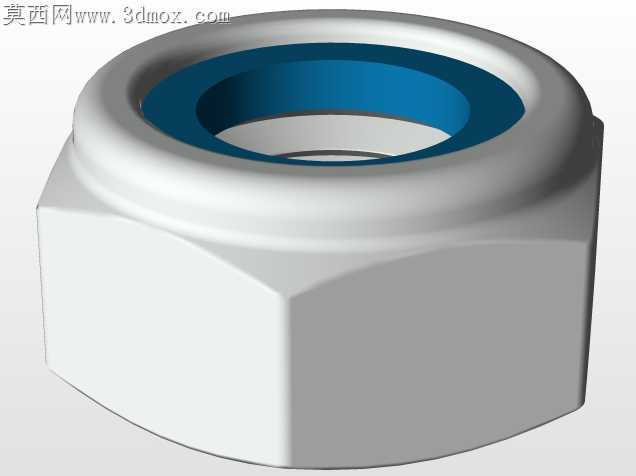

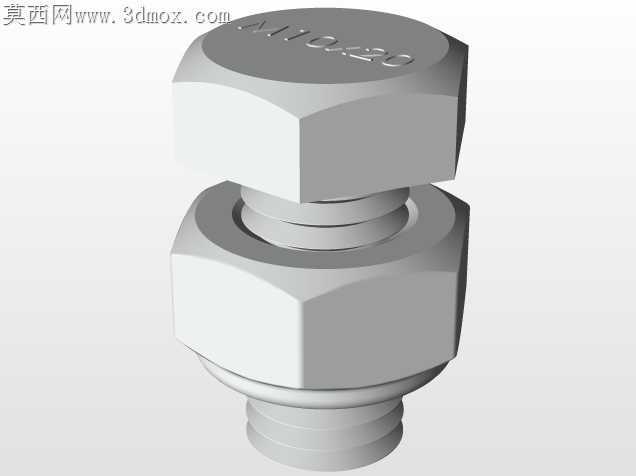

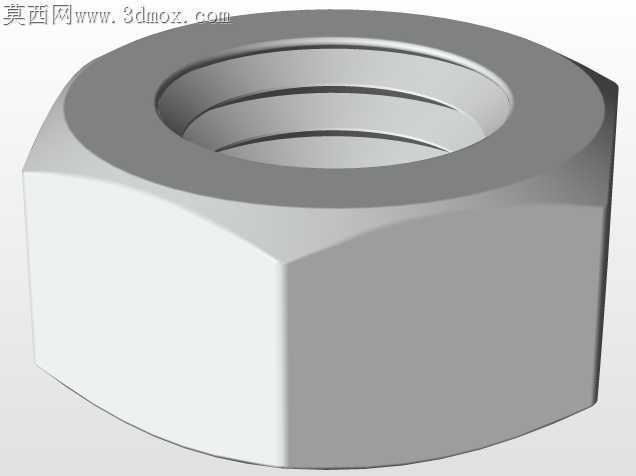

车间内部转运零散工件、户外短途拉运轻型物料时，常规固定尺寸拖车要么转弯半径过大挤不开狭窄通道，要么闲置时占去大半仓储空间，这类场景下的结构矛盾，在这款折叠平板拖车的设计里做了很务实的取舍。车架主体的红色型钢构件没有追求整根通长的刚性设计，而是在台面中部设置了铰接折叠节点，节点处的销轴配合间隙控制在0.12mm以内，既保证展开状态下台面拼接处不会出现上下错动的晃动感，又能让单人无需额外工具就能完成折叠收拢操作，收拢后整车长度压缩近一半，靠墙角放置时不会占用通道通行空间。牵引架与主车架的连接位置做了加强三角筋焊接，日常拉运时牵引端承受的交变拉扯力会顺着三角筋分散到两侧纵梁上，不会出现牵引头根部焊缝开裂的隐患，牵引架上还预留了备用轮胎的安装位，不用在台面上额外占用载货空间固定备胎，跑户外非铺装路面时遇到轮胎破损也能快速更换。台面选用的多层胶合板材不是简单平铺在车架上，每块板材对应车架横梁的位置都预钻了沉头安装孔，锁紧螺丝完全没入板材表面，不会刮花放置在台面上的工件漆面，板材边缘做了圆弧倒角处理，折叠过程中不会磕碰剐蹭车架的红色漆面。行走轮的安装支座特意做了偏心距调整，满载状态下轮轴受力点刚好落在支座加强筋的正上方，重载转弯时轮子不会出现卡滞或支座变形的问题，轮组选用的充气轮胎能缓冲车间地面缝隙、户外碎石路面的颠簸，运输易碎类工件时能减少颠簸造成的货损。车架侧边的折叠锁扣采用弹簧销结构，展开后销体自动卡入锁止孔，不会因为路面颠簸出现意外脱开折叠的情况，折叠时只需向上提拉销环就能解锁，操作时不用弯腰摸索锁扣位置。很多同类型折叠拖车会为了压缩折叠后的厚度，刻意削薄车架型钢的壁厚，这款设计反而在铰接节点、轮组支座、牵引连接这几个应力集中的位置做了局部加厚，空载时整车重量不会过重方便挪动，满载时核心受力位置也不会出现塑性变形，哪怕长期在车间内频繁转运金属工件，车架也不会出现开焊变形的问题。台面的两块拼接板材在折叠状态下会贴合在一起，不会因为长期放置出现积灰积水的情况，展开后拼接缝隙控制在1mm以内，细小的螺丝、垫片类零件不会从缝隙掉落。
