9V供电闪烁LED电子实验电路模型

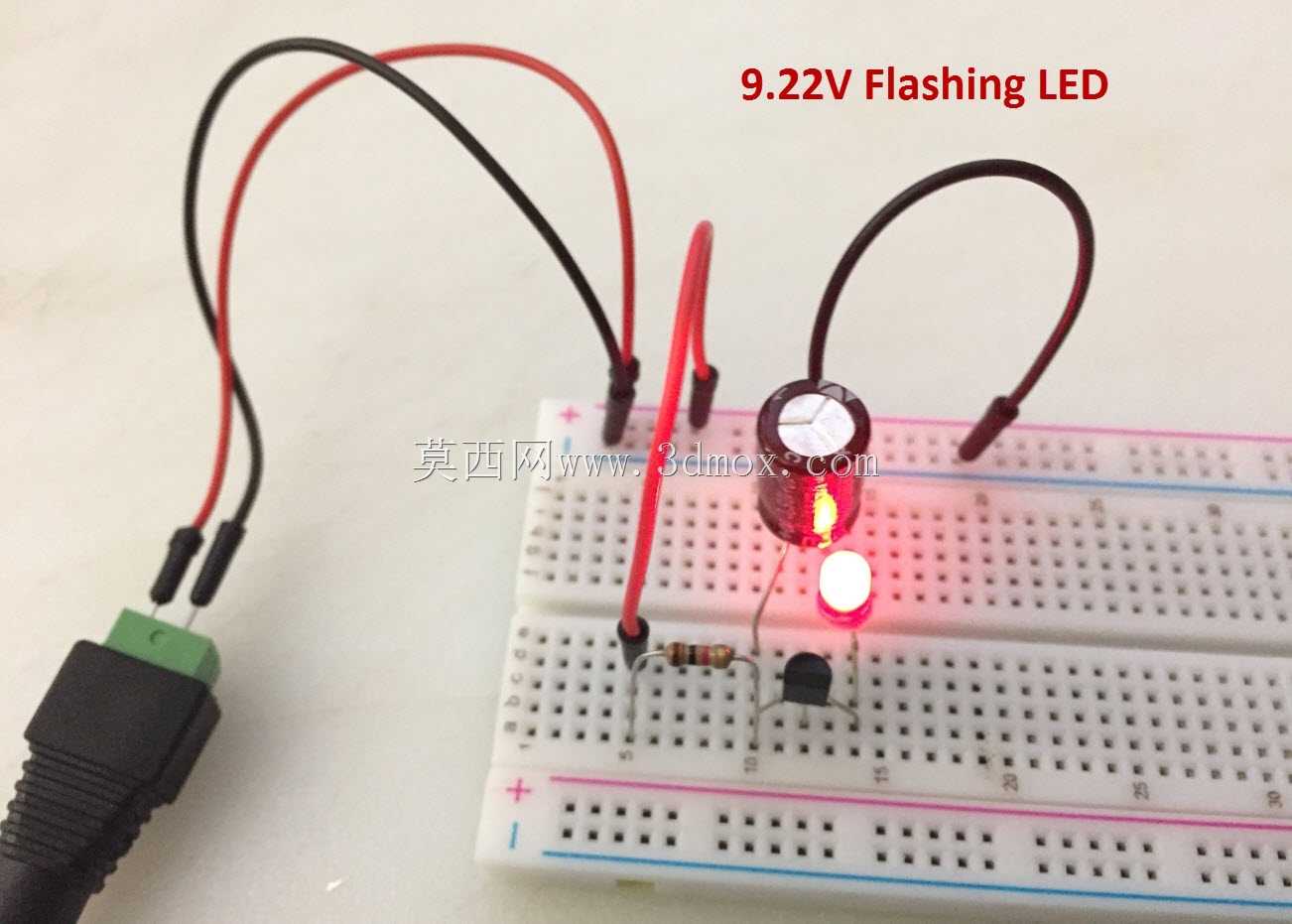

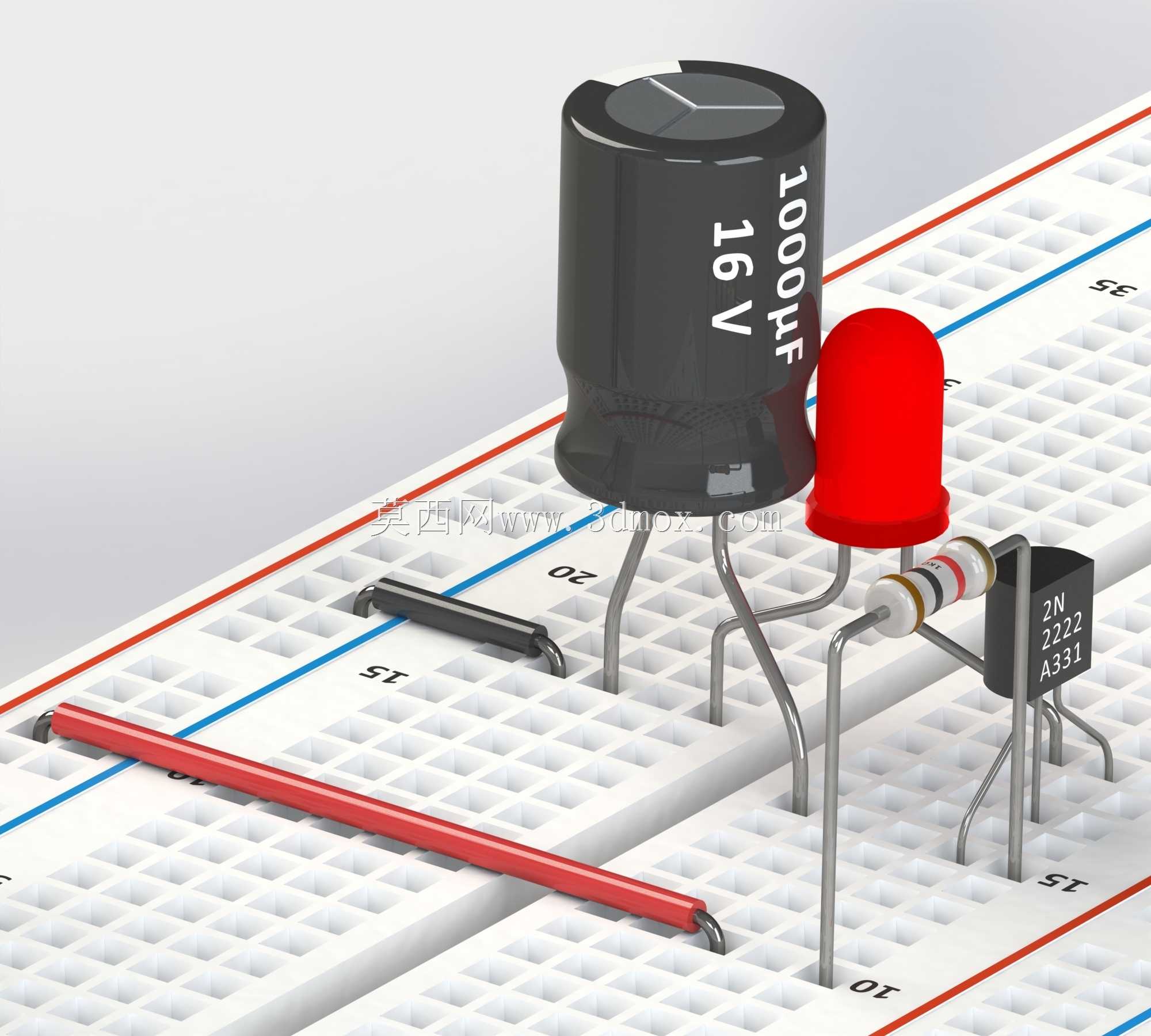

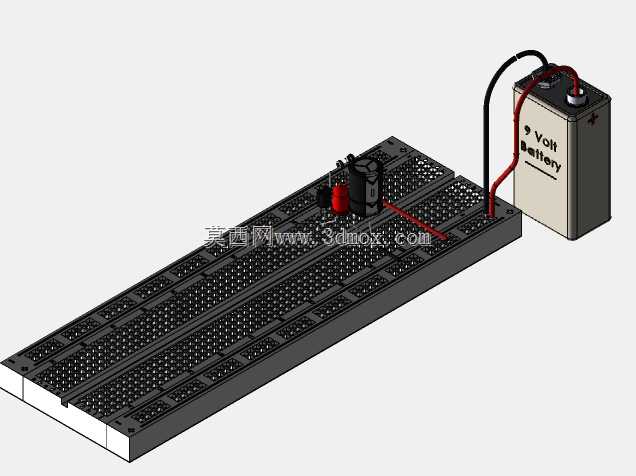

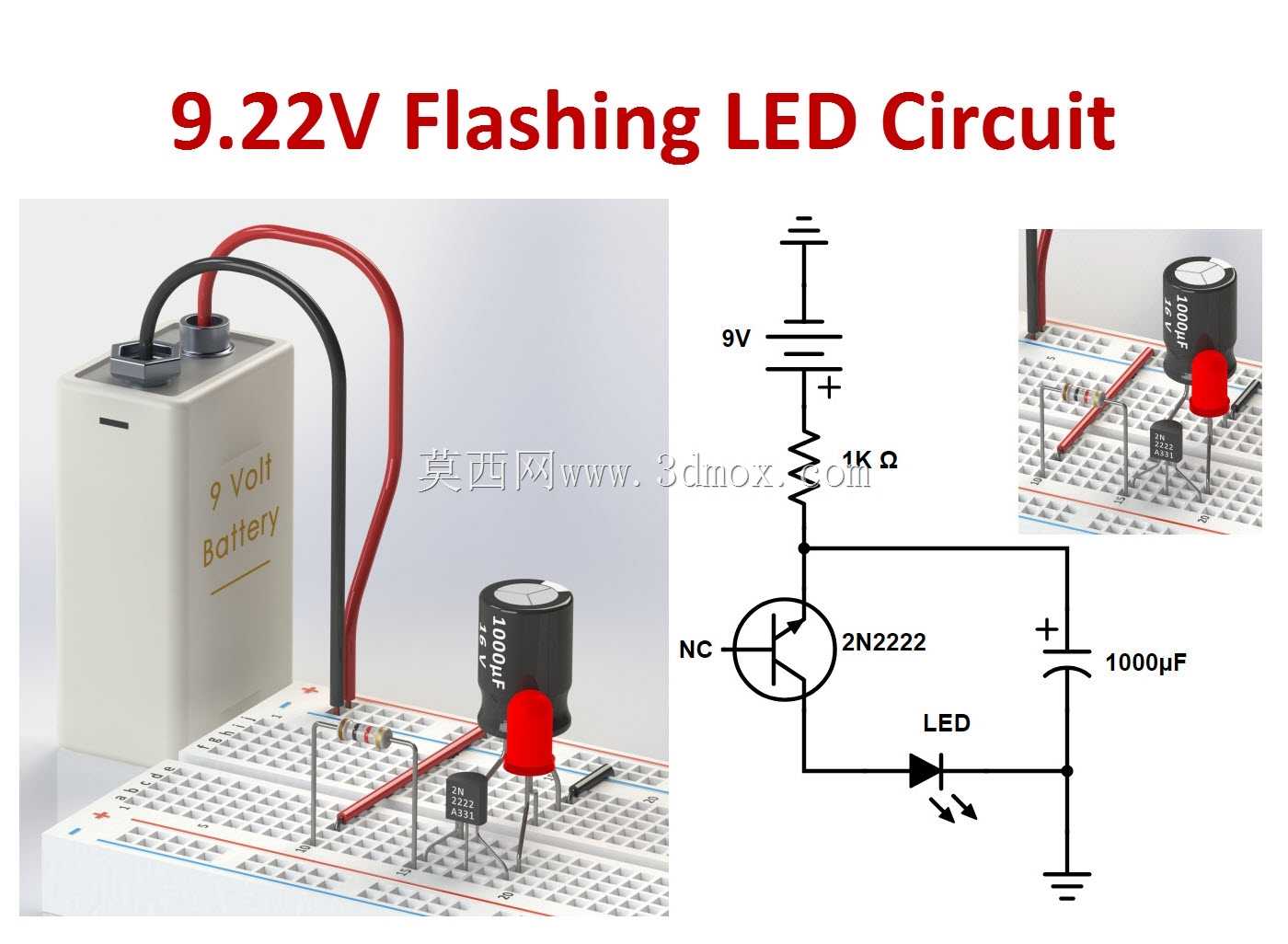

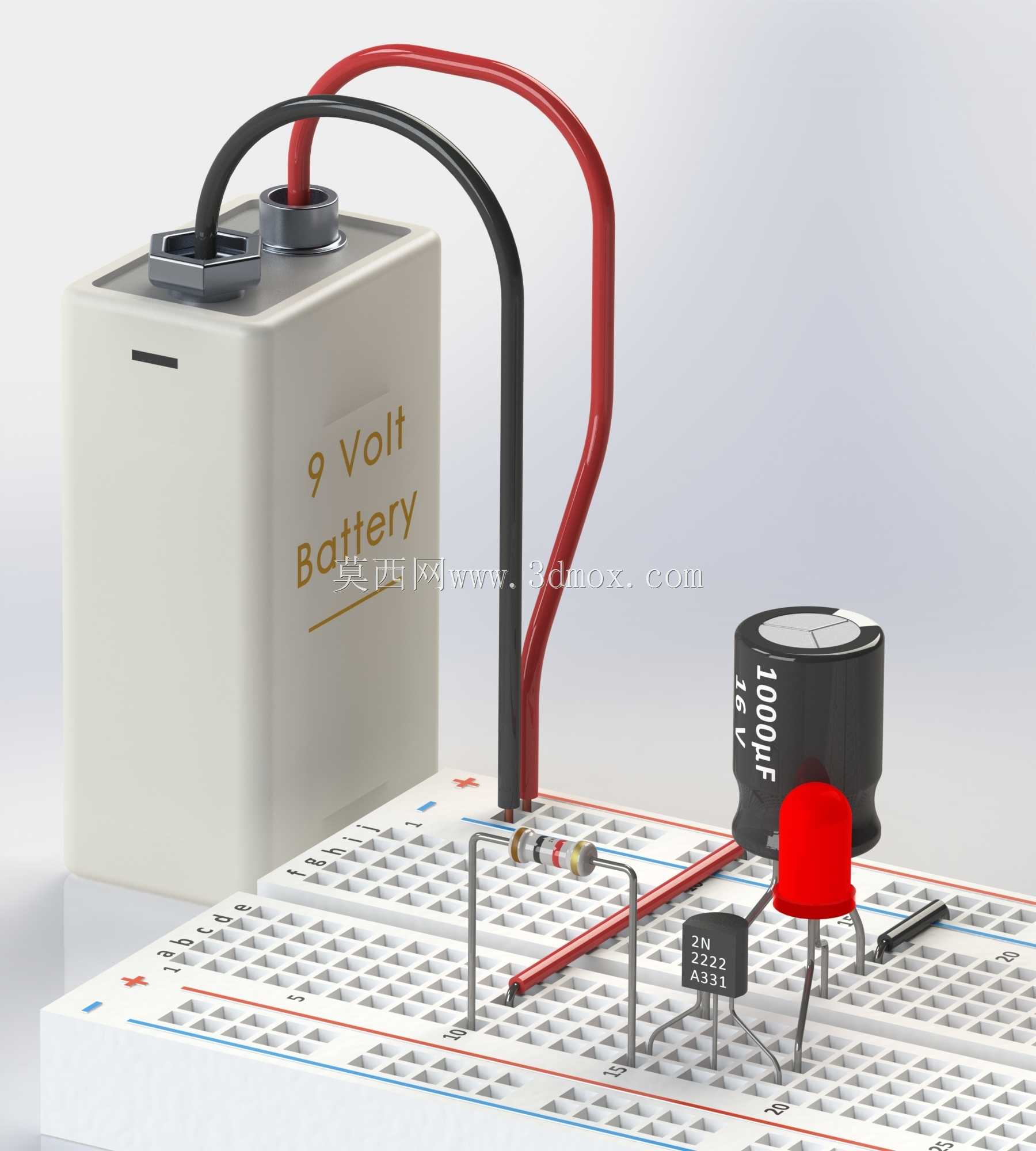

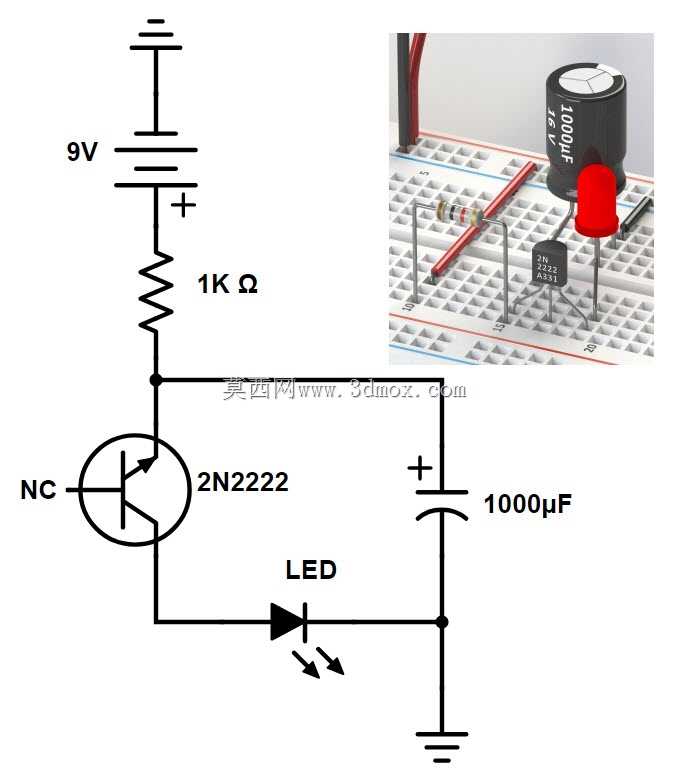

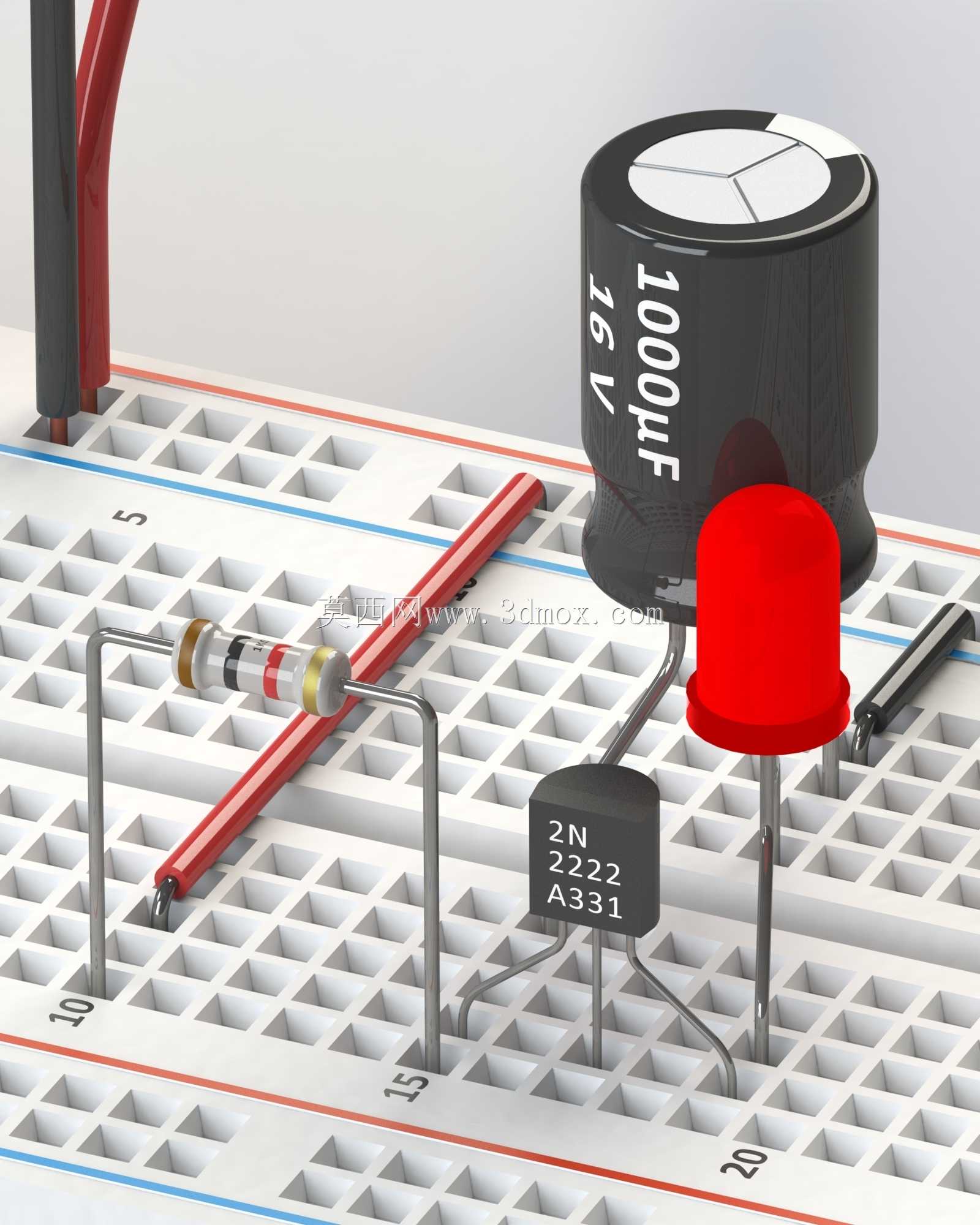

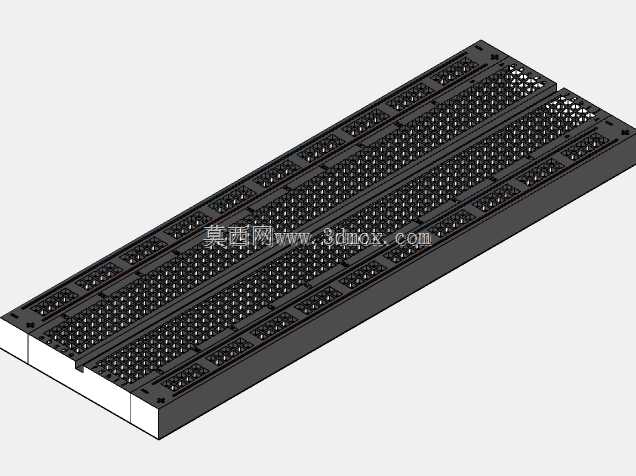

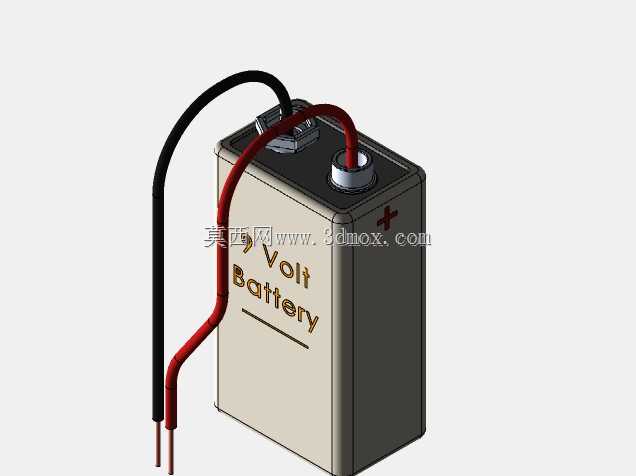

该模型还原的是基础晶体管闪烁LED实验电路，这类电路广泛应用于电子入门教学场景、小型电子装置的状态指示模块开发、趣味电子DIY制作领域，能够帮助初学者快速理解阻容充放电配合晶体管开关实现振荡的核心原理，也可作为低功耗简易闪烁指示单元嵌入到小型便携电子装置中，无需复杂的专用振荡芯片即可实现稳定的LED闪烁效果。从功能特性来看，该电路依托9V叠层电池供电，通过1kΩ电阻限流、1000μF电解电容的充放电过程控制2N2222型NPN晶体管的导通与截止状态，进而驱动LED实现周期性亮灭闪烁，整体电路结构简洁，元器件数量少，工作稳定性强，无需额外调试即可正常运行，适合作为电子入门的实操验证电路。在设计思路上，模型完整还原了面包板搭线的实物布局，将9V电池、限流电阻、电解电容、NPN晶体管、发光二极管按照实际电路接线逻辑排布在面包板上，同时配套绘制了标准电路原理图，既还原了实物搭线的真实形态，也清晰呈现了电路的电气连接逻辑，方便使用者对照实物与原理图理解电路工作过程。从安装边界与尺寸来看，模型中所有元器件均采用常规直插封装规格，面包板选用标准小型无焊面包板，整体电路搭建完成后占用的平面尺寸与常规手掌大小相当，9V电池采用标准叠层电池尺寸，所有元器件引脚长度、接线弯折形态都完全匹配实际面包板插装的操作要求，电解电容的极性标识、晶体管的引脚排布、LED的正负极方向都严格按照实物规范还原，既可以作为教学演示的可视化模型，也能够为实际电路搭建提供精准的布局参考，帮助使用者快速完成实物电路的搭线制作，避免出现接线错误、极性接反等常见实操问题。
