KY-040旋转编码器模块精细三维建模

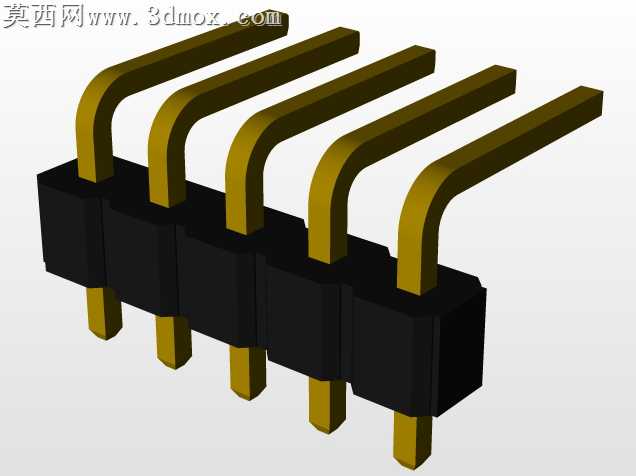

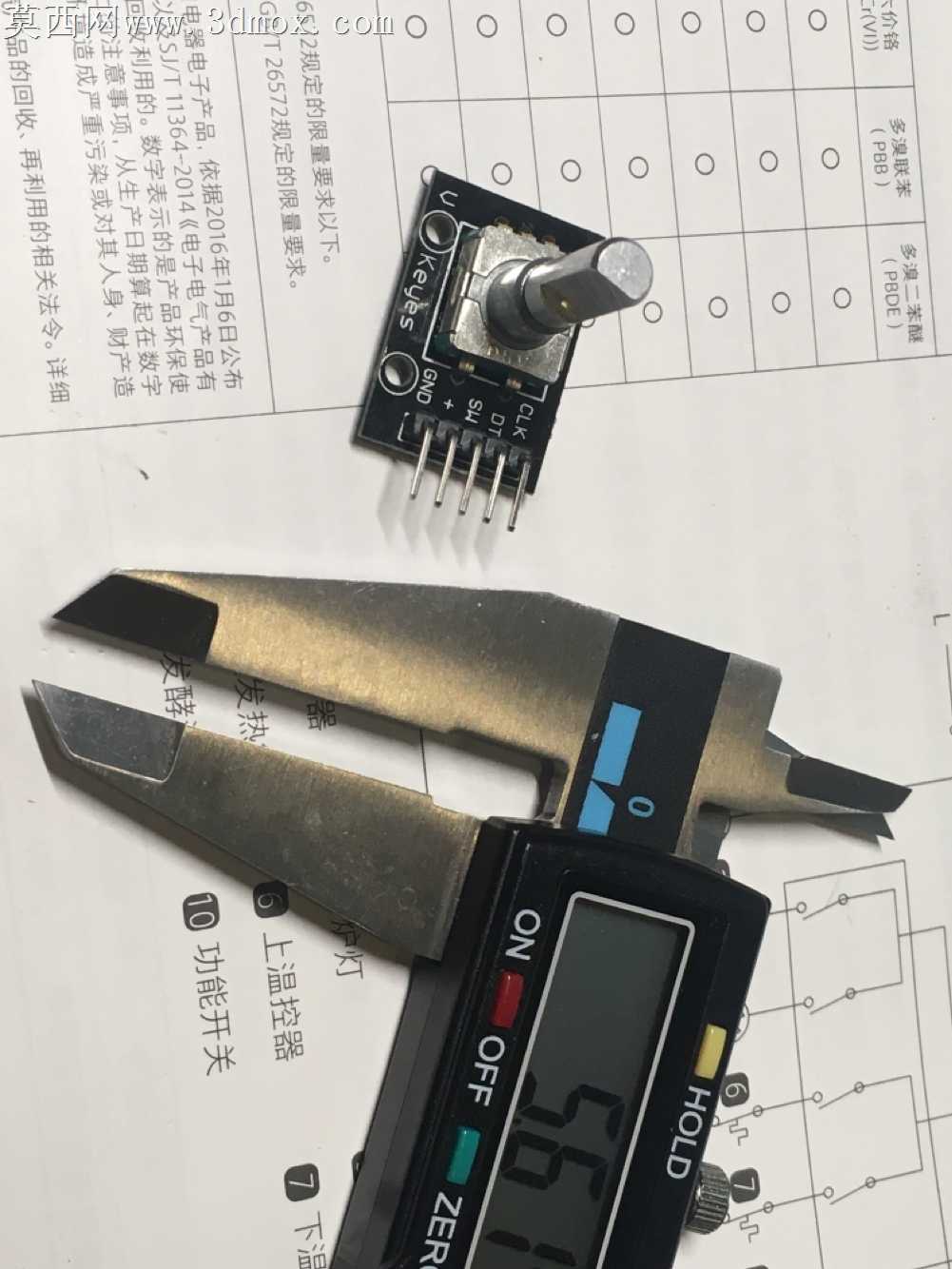

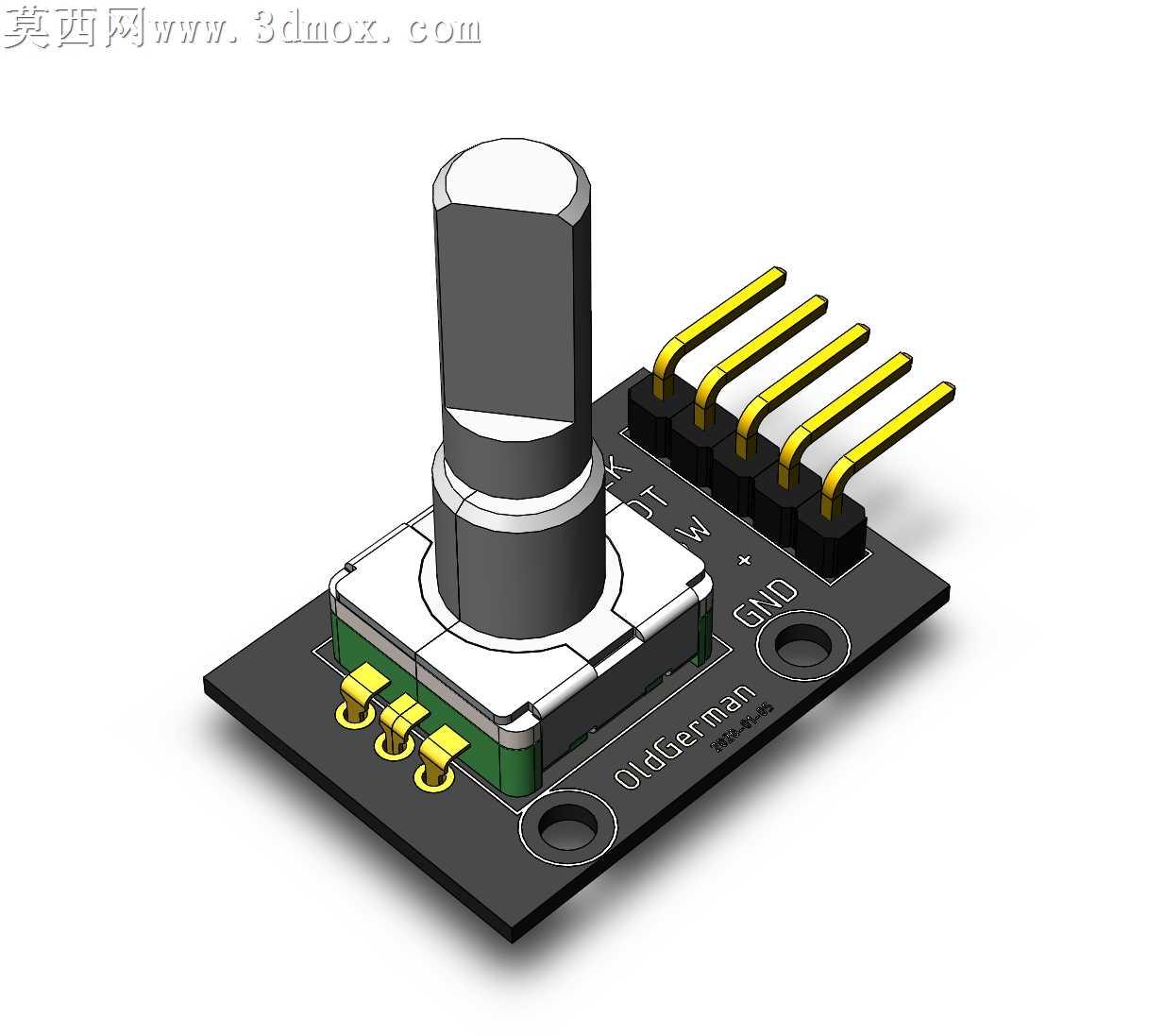

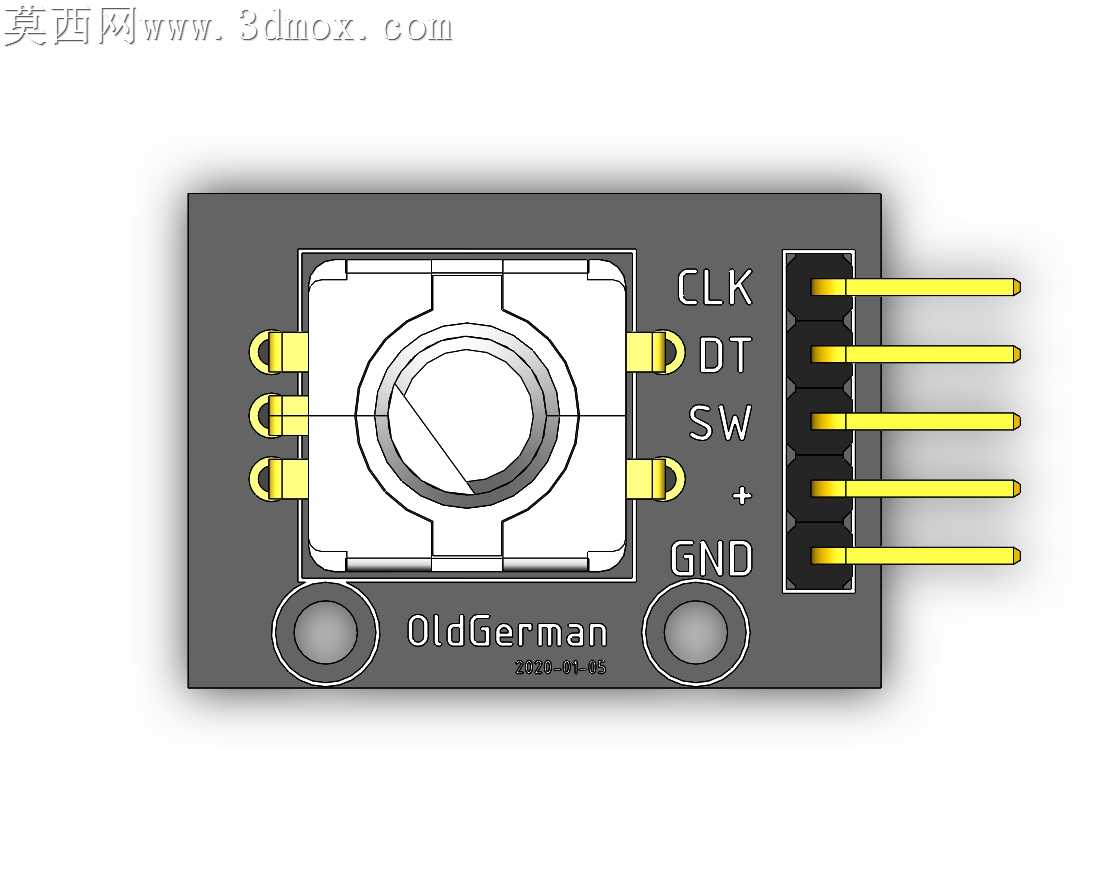

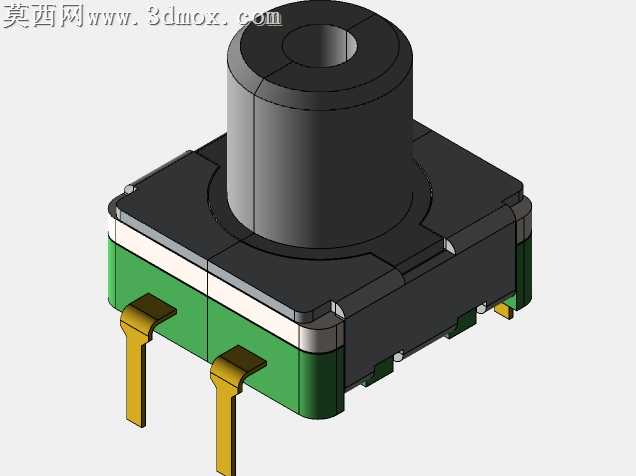

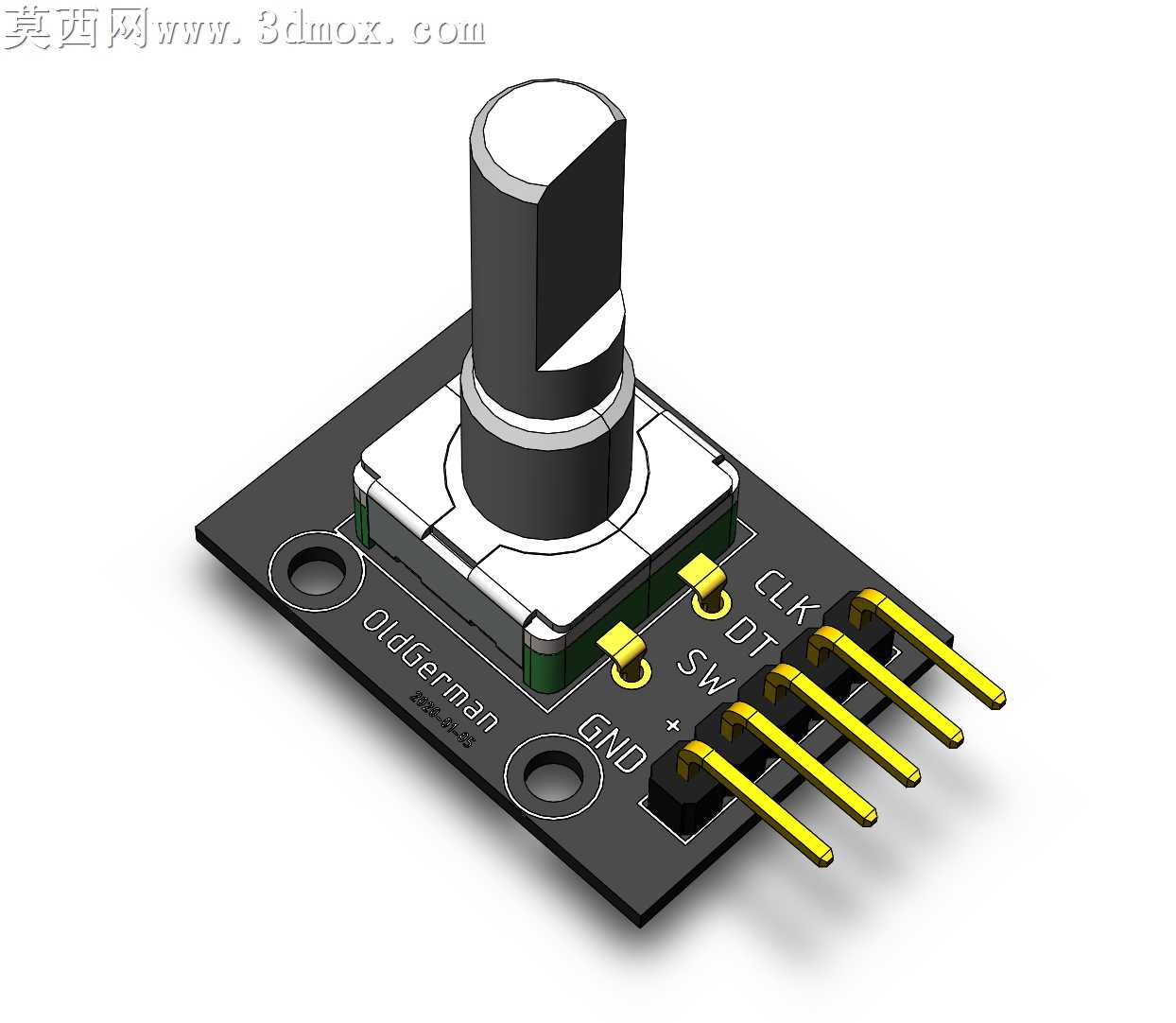

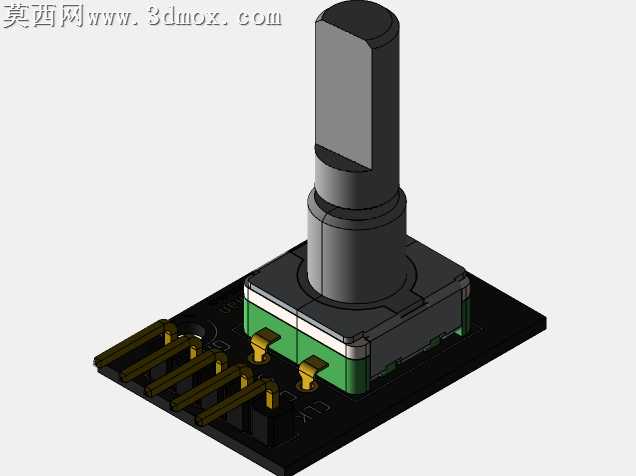

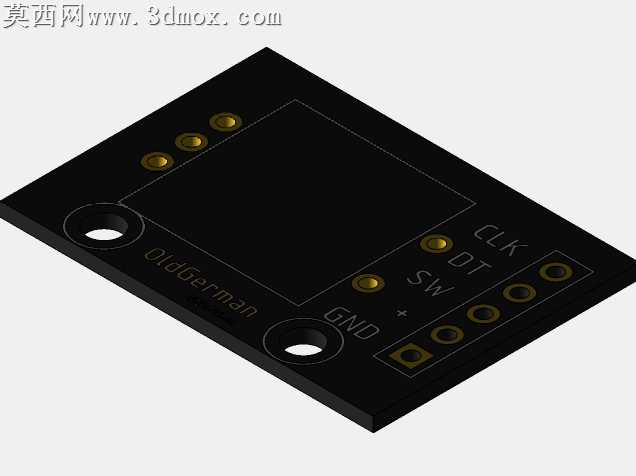

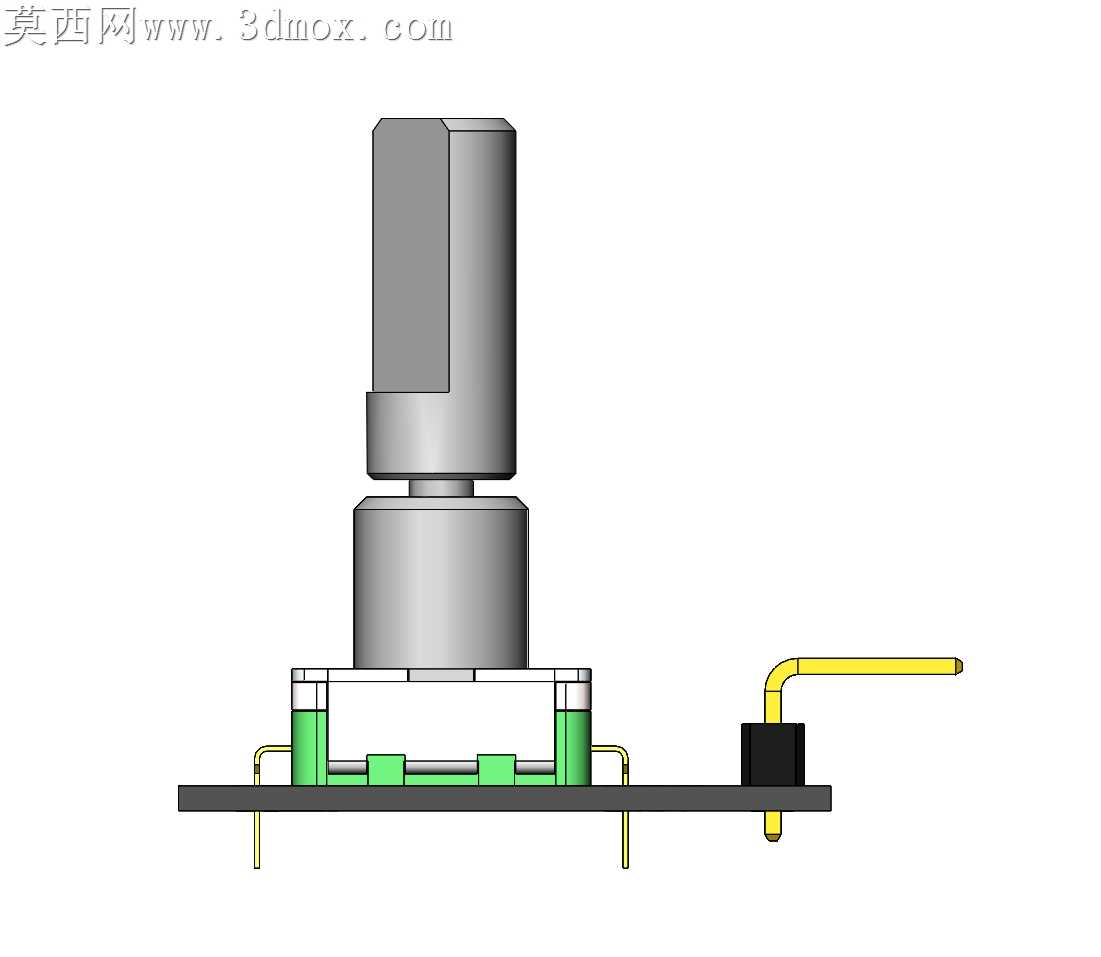

本次三维建模作品围绕KY-040旋转编码器模块展开，完整还原了该电子元器件的全部结构细节，建模过程严格遵循实物的尺寸比例与装配关系，确保各部件的相对位置、尺寸公差都与实物保持高度一致。建模阶段首先梳理模块的组成结构，将整体拆分为旋转轴体、编码器本体、PCB载板、排针引脚、固定焊盘五个核心部分，针对旋转轴体部分，精准还原了轴身的分段式柱体结构、顶部的平面限位结构、轴身中部的环形卡位台阶，每一处倒角、过渡圆角都按照实物的加工特征进行制作，避免出现生硬的直角转折，还原金属轴件的加工质感。编码器本体部分，还原了方形基座的分层结构，基座底部的三个固定焊脚、侧边的定位凸台都逐一建模，焊脚的弯折角度、与基座的连接位置完全匹配实物焊接状态，基座表面的标识凹槽也通过凹陷特征进行还原，保证细节的完整度。PCB载板部分，按照实物的外形轮廓制作板件，还原了板件边缘的安装固定孔、板身表面的丝印标识区域，板件的厚度、边角的圆弧过渡都严格参照实物参数，板上的焊盘区域做出对应的凸起特征，还原焊接部位的形态。排针引脚部分，分别制作了排针的黑色塑料基座与金色金属插针，插针的弯折角度、排列间距完全符合KY-040模块的引脚定义，金属插针的圆柱形态、端部的斜切处理都精细还原，塑料基座的卡位结构也完整呈现。材质与渲染阶段，针对不同部件匹配对应的材质属性：旋转轴体采用哑光金属材质，调整金属粗糙度参数还原磨砂金属的质感，避免过度反光；编码器基座采用半哑光工程塑料材质，添加细微的颗粒质感还原塑料外壳的真实触感；PCB板采用深绿色阻焊材质，表面做出轻微的磨砂质感，板上的丝印标识采用浅灰色哑光材质还原印刷效果；排针的塑料基座采用黑色哑光塑料材质，金属插针采用亮面金色金属材质，调整反射参数还原镀金插针的光泽感；焊盘部分采用亮锡金属材质，还原焊接部位的金属光泽。渲染阶段采用柔和的侧上方主光源搭配补光，避免阴影过重遮挡结构细节，同时添加微弱的环境反射，让各材质的质感表现更加真实，整体渲染效果清晰展现模块的装配关系与各部件的形态特征，完整呈现KY-040旋转编码器模块的实物样貌，可用于电子结构演示、元器件教学展示、项目方案配图等多种场景。
