SS-5GL超小型微动基本开关结构设计

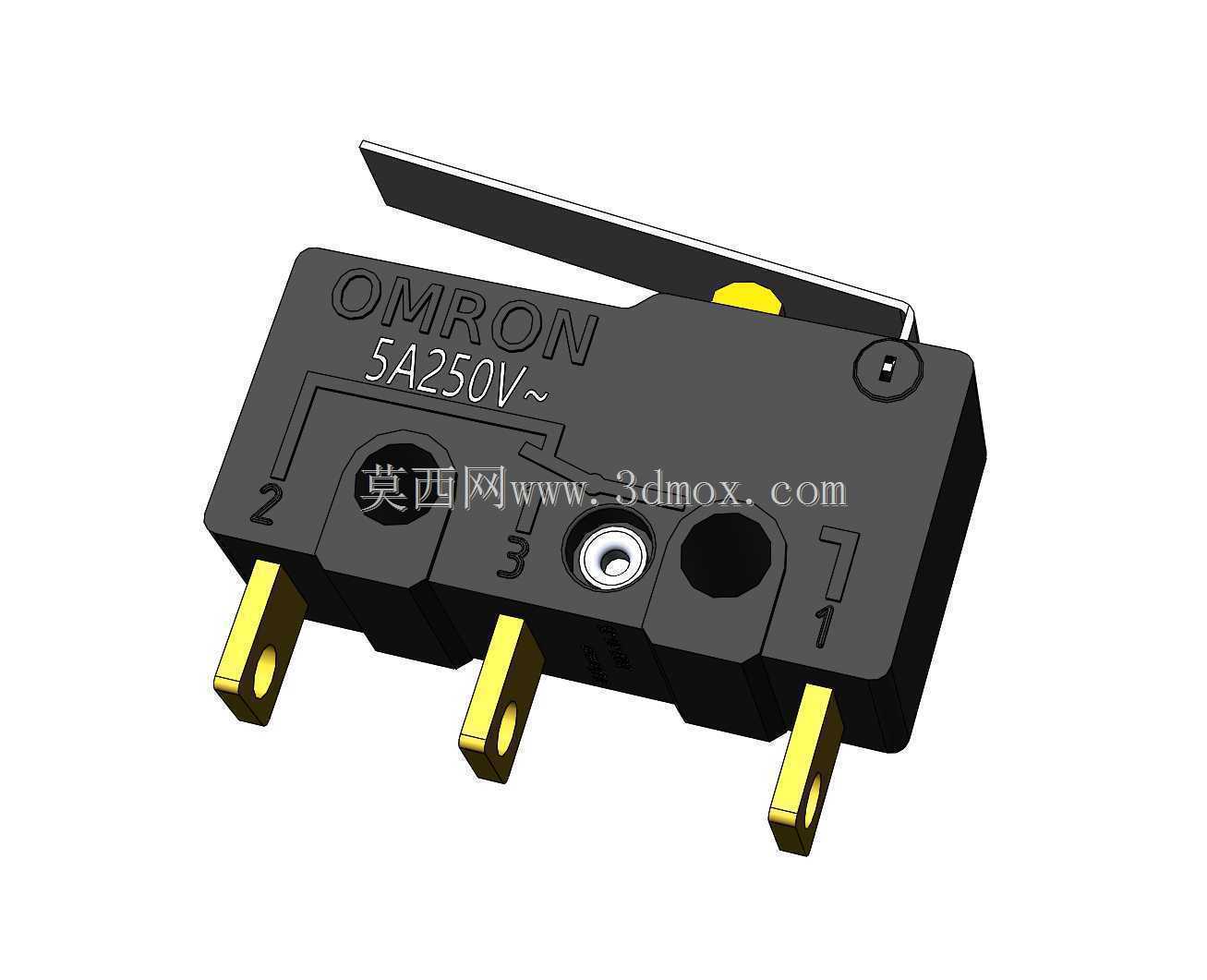

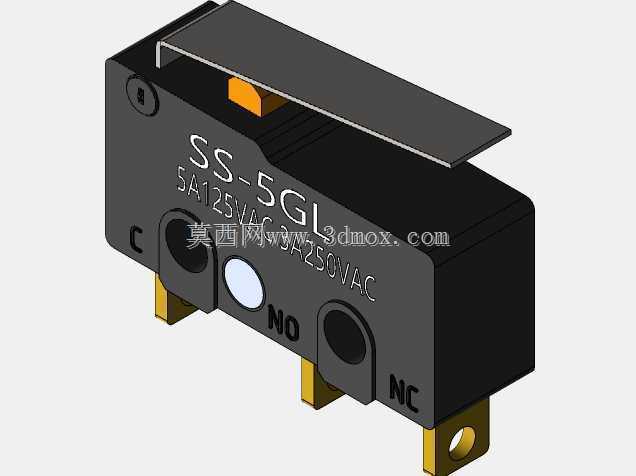

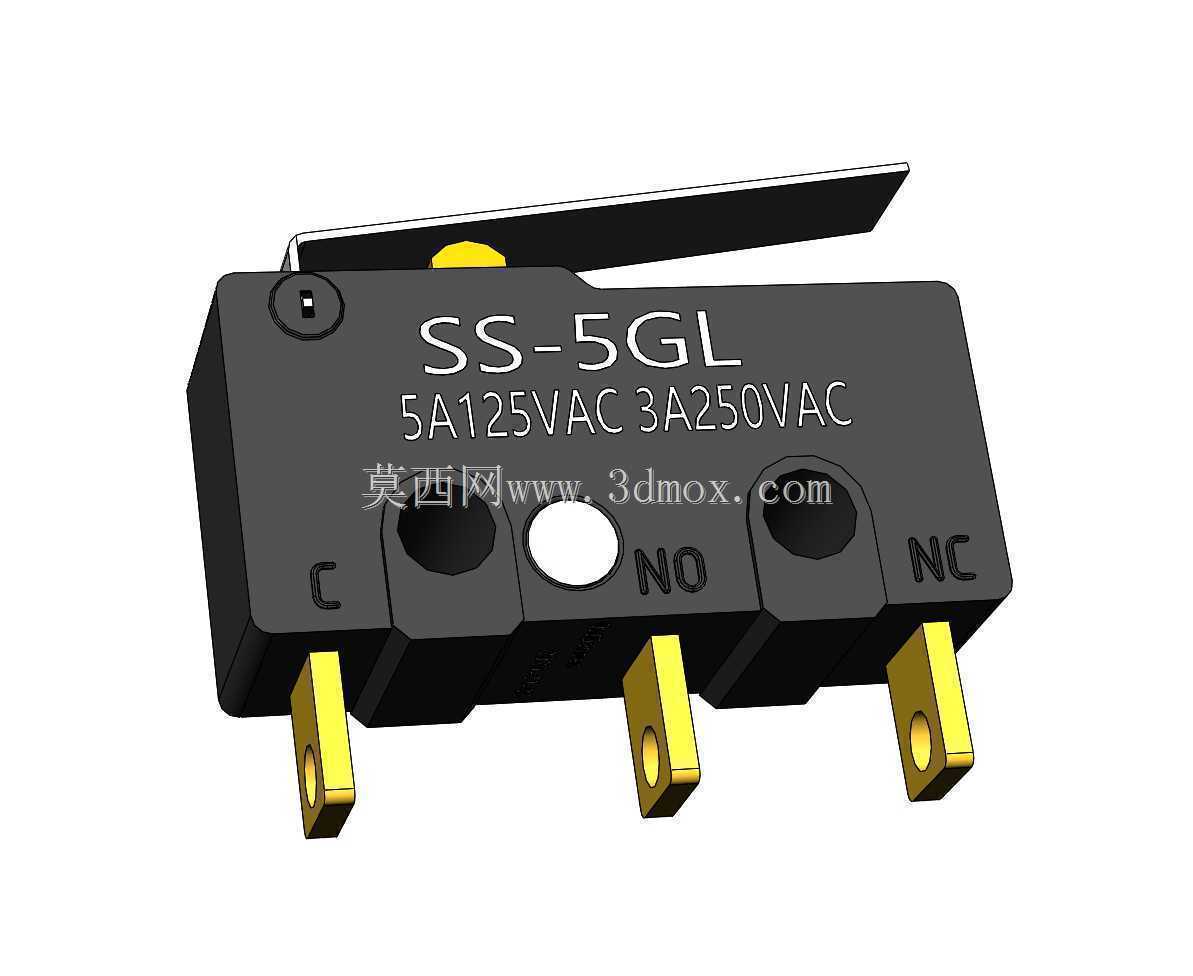

　　这类超小型微动开关在工业控制、消费电子、家电设备里的应用覆盖度极高，小到鼠标按键、家电门盖检测，大到自动化设备的行程限位、安全联锁触发，都能见到同结构产品的身影。做结构设计时首先要考虑的是安装边界的适配性，这款开关采用直插式焊片引脚，三个引脚分别对应公共端、常开端、常闭端，引脚间距符合常规PCB板载安装的孔位规范，同时也能适配线束压接的装配场景，外壳主体采用耐温阻燃的工程塑料材质，能满足常规工业场景下的绝缘与耐温要求，避免长期通电工作出现壳体形变或者绝缘失效的问题。

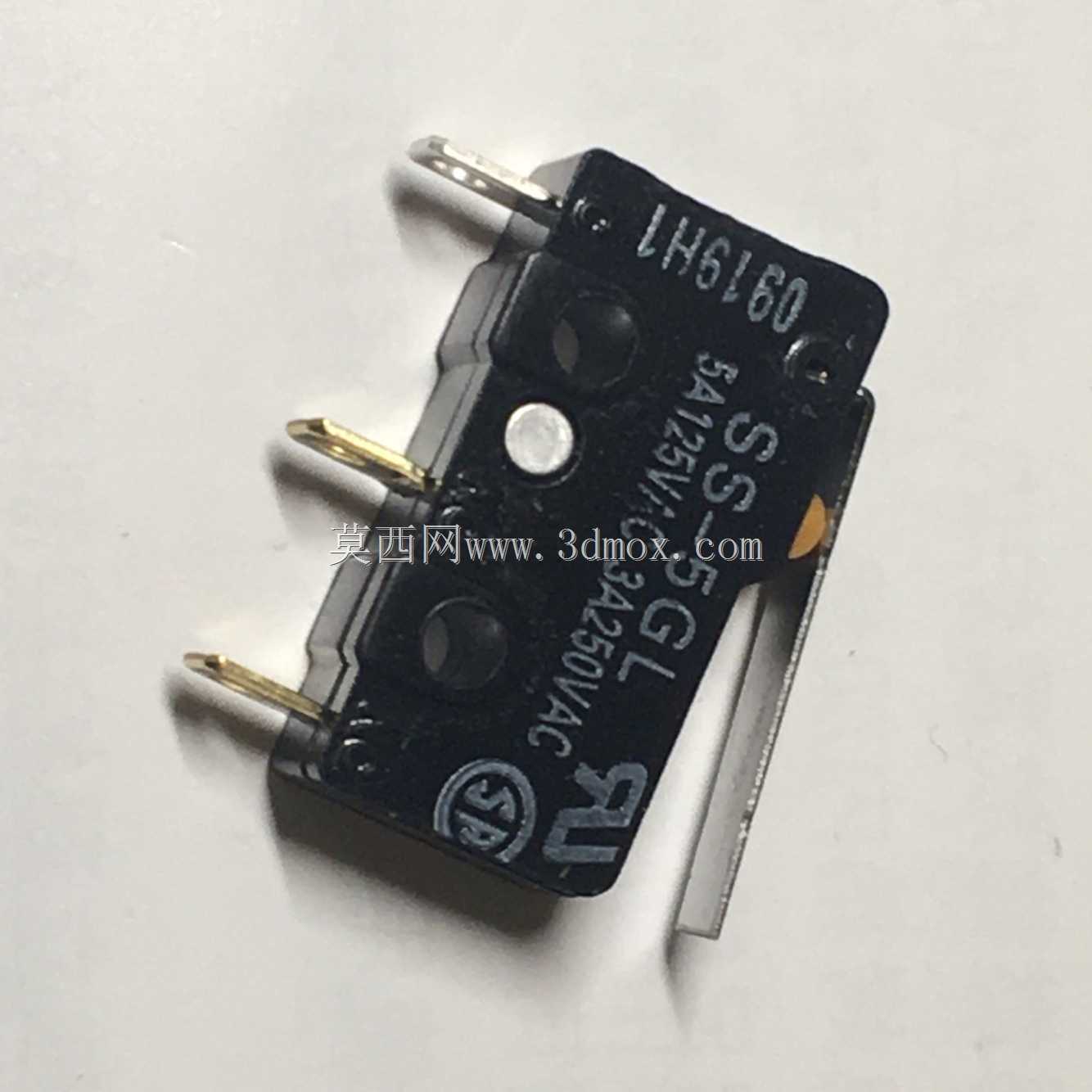

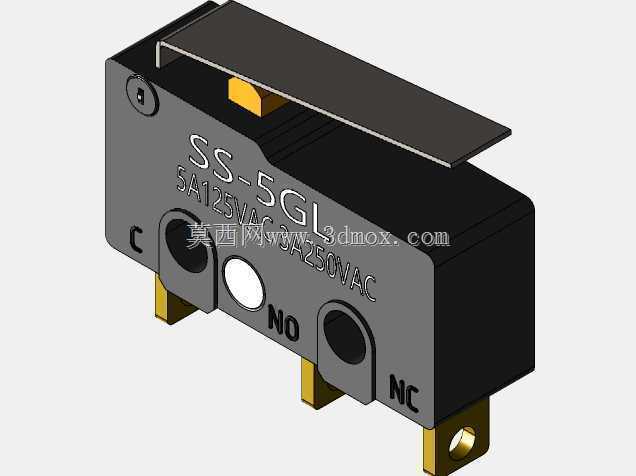

　　触发摆杆的设计做了加长处理，相比无摆杆的同款微动，触发行程的容错率更高，不需要执行件精准按压到开关本体的触发点，只要触碰到摆杆的有效行程区间就能完成触点通断，在设备装配公差偏大的场景下，能有效降低触发失效的概率。开关内部的触点采用银合金材质，能承载标注的额定电流参数，在频繁通断的工况下，触点的抗烧蚀能力比纯铜触点更优，能有效延长开关的工作寿命，避免长期使用后出现接触电阻过大、触点粘连的问题。

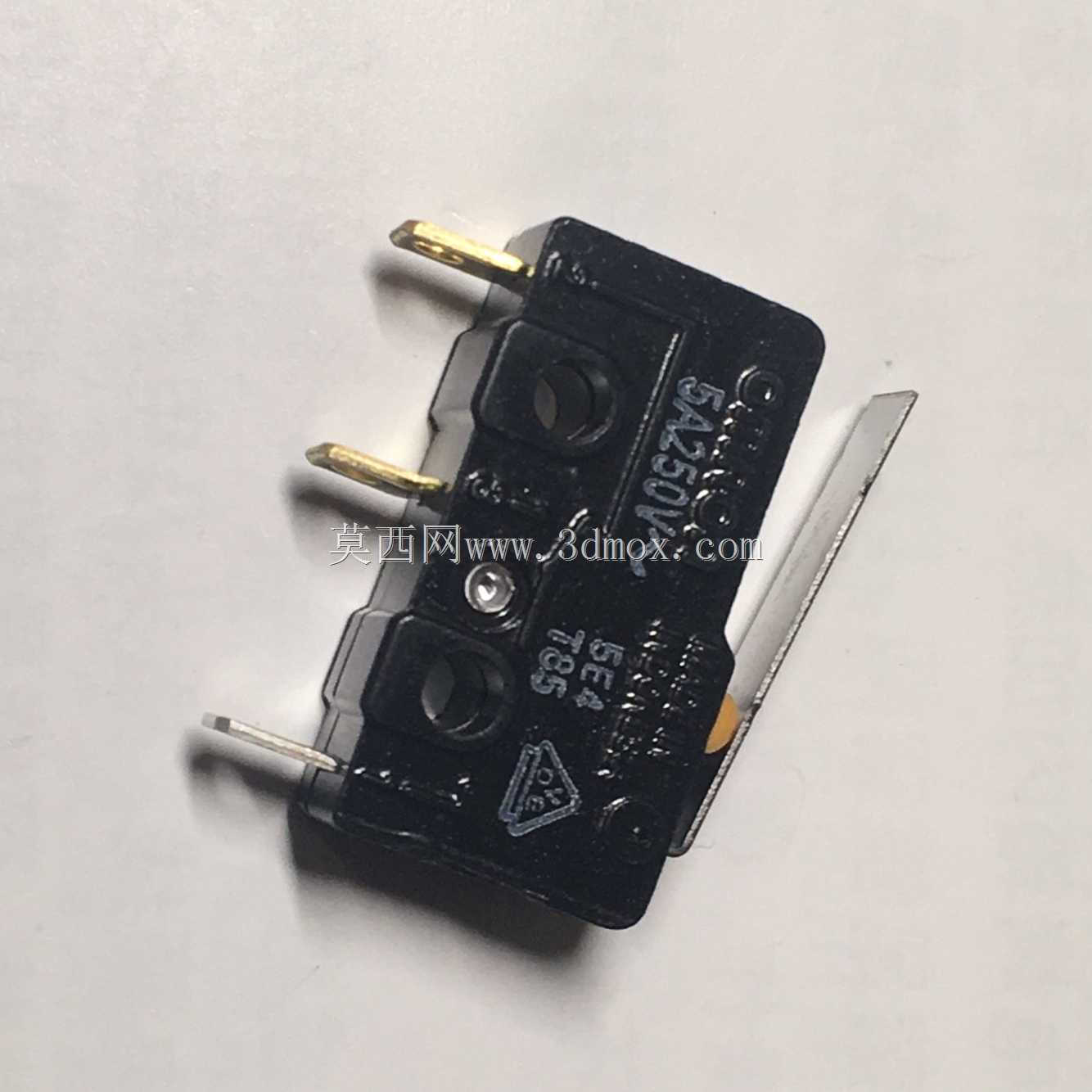

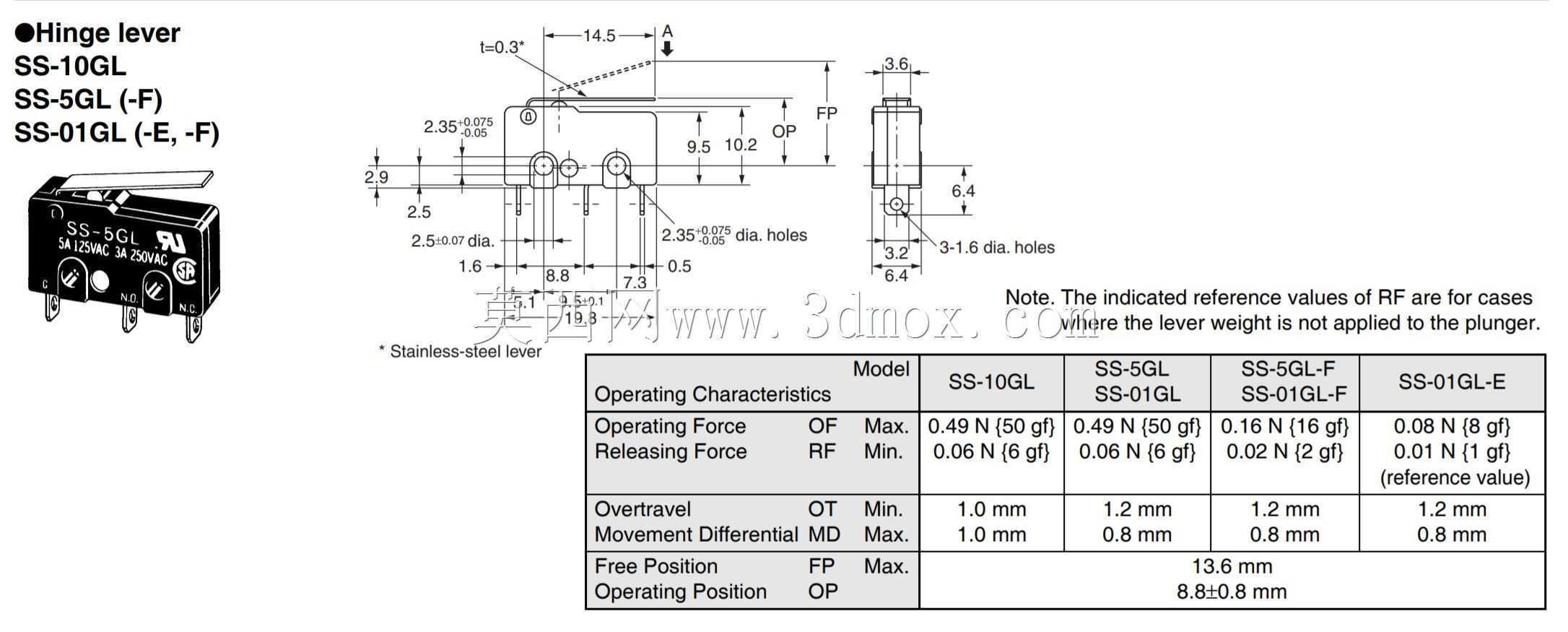

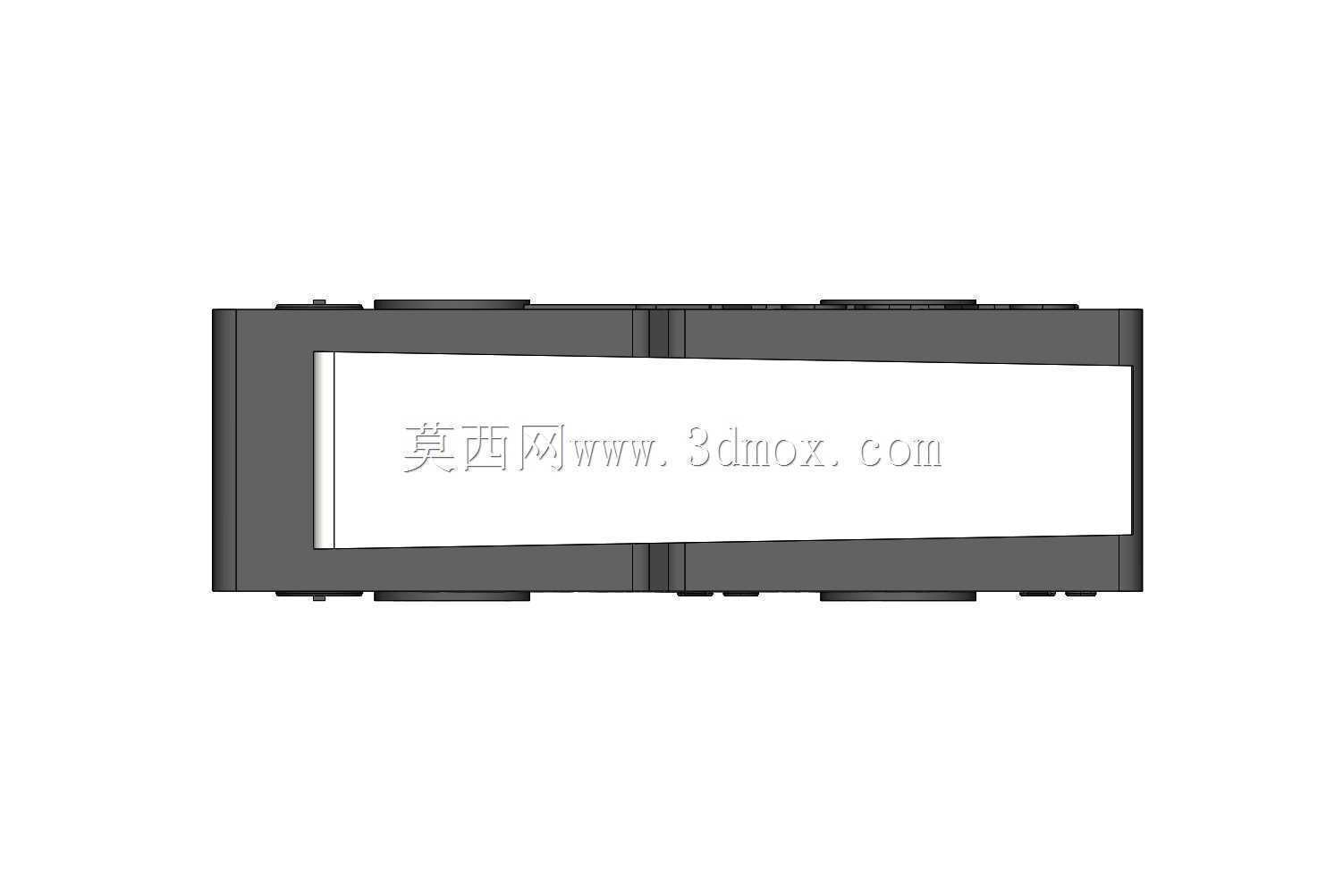

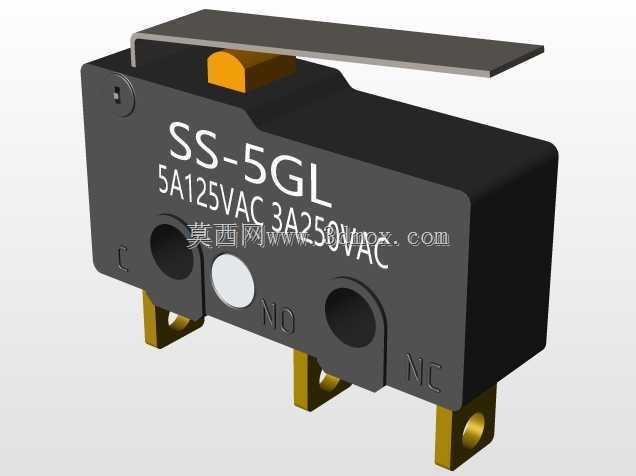

　　建模过程中需要重点关注几个装配公差的配合：摆杆与壳体转轴的配合间隙要控制在合理范围，既要保证摆杆转动无卡滞，又要避免间隙过大导致摆杆晃动出现触发误信号；内部动簧片的行程要和外部摆杆的按压行程做匹配，保证摆杆按压到额定行程时，内部触点能完成可靠切换，释放摆杆时簧片能快速复位，不会出现触点半接半断的中间状态。安装孔位的设计在开关本体上方预留了单孔安装位，既可以用螺丝直接固定在设备支架上，也能适配卡扣式的安装座，满足不同装配场景的固定需求。

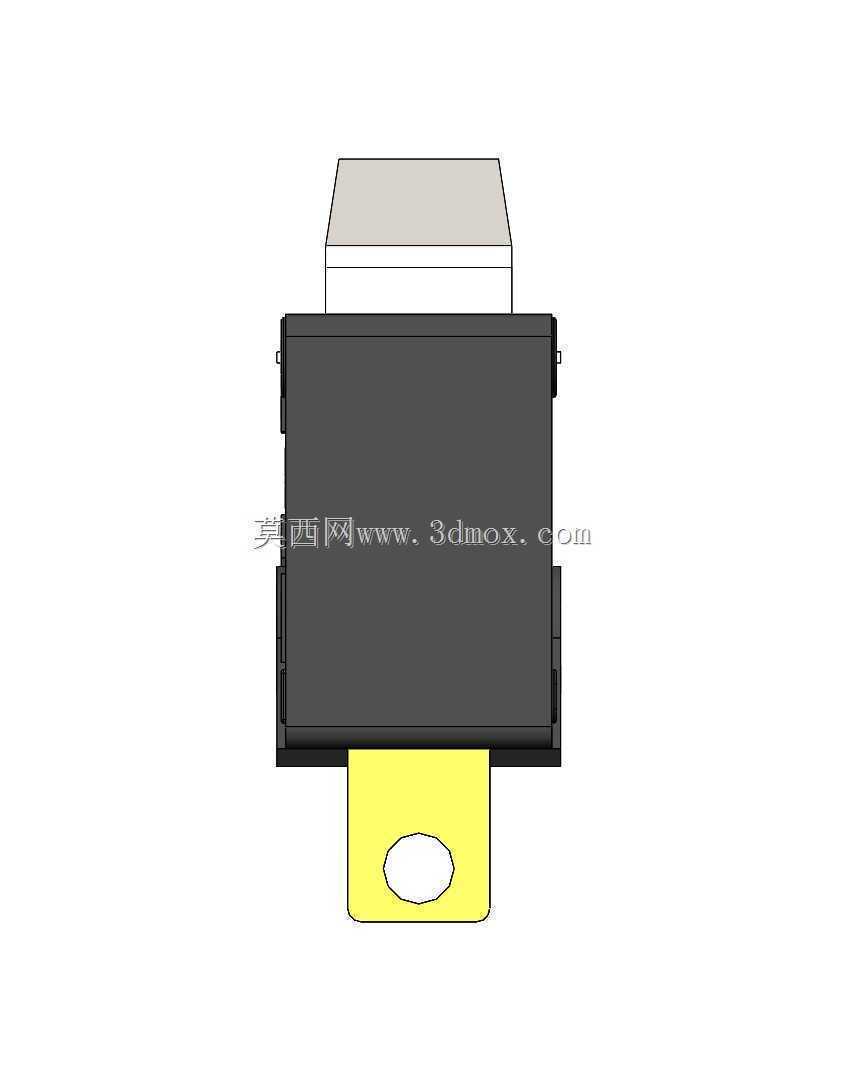

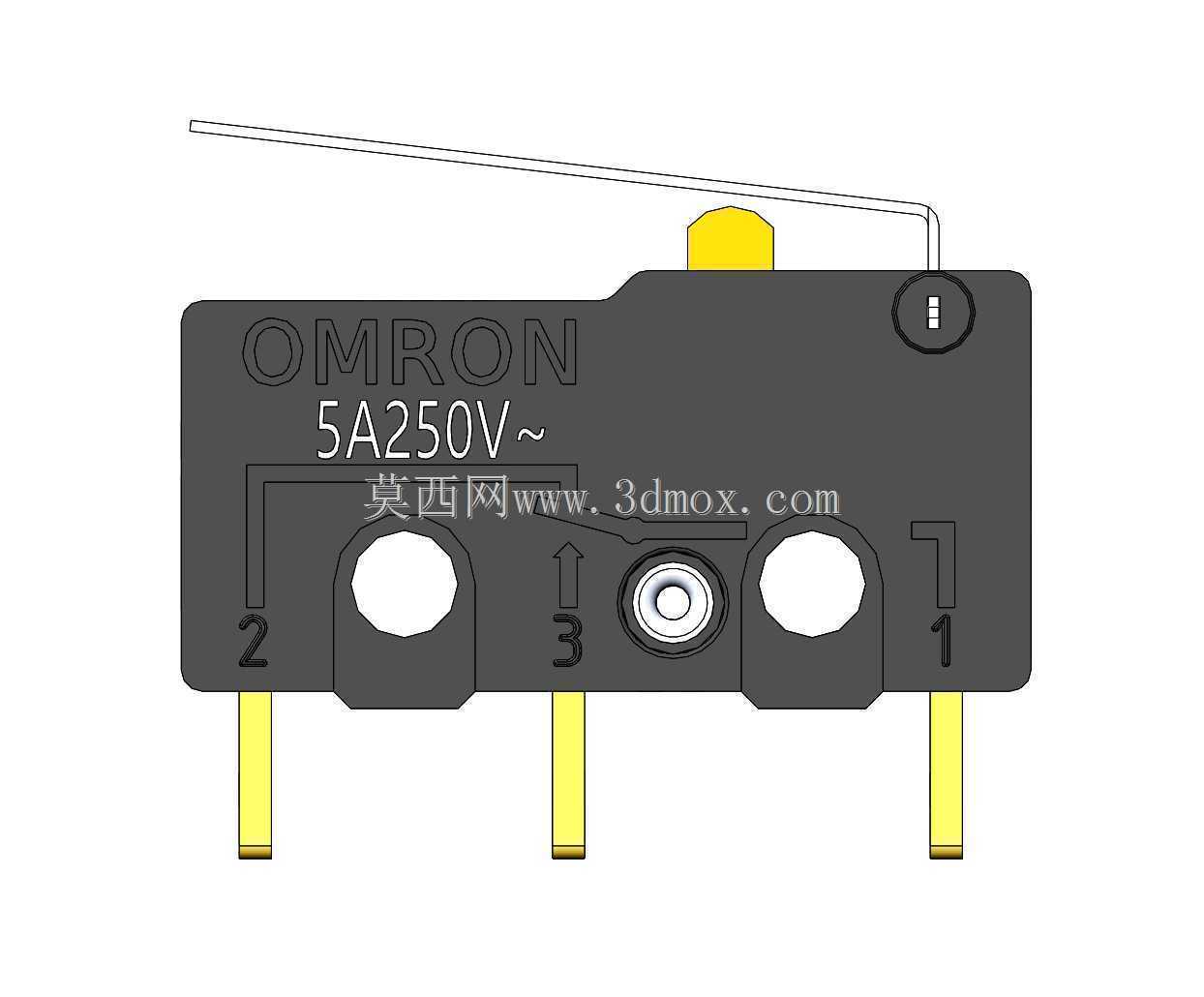

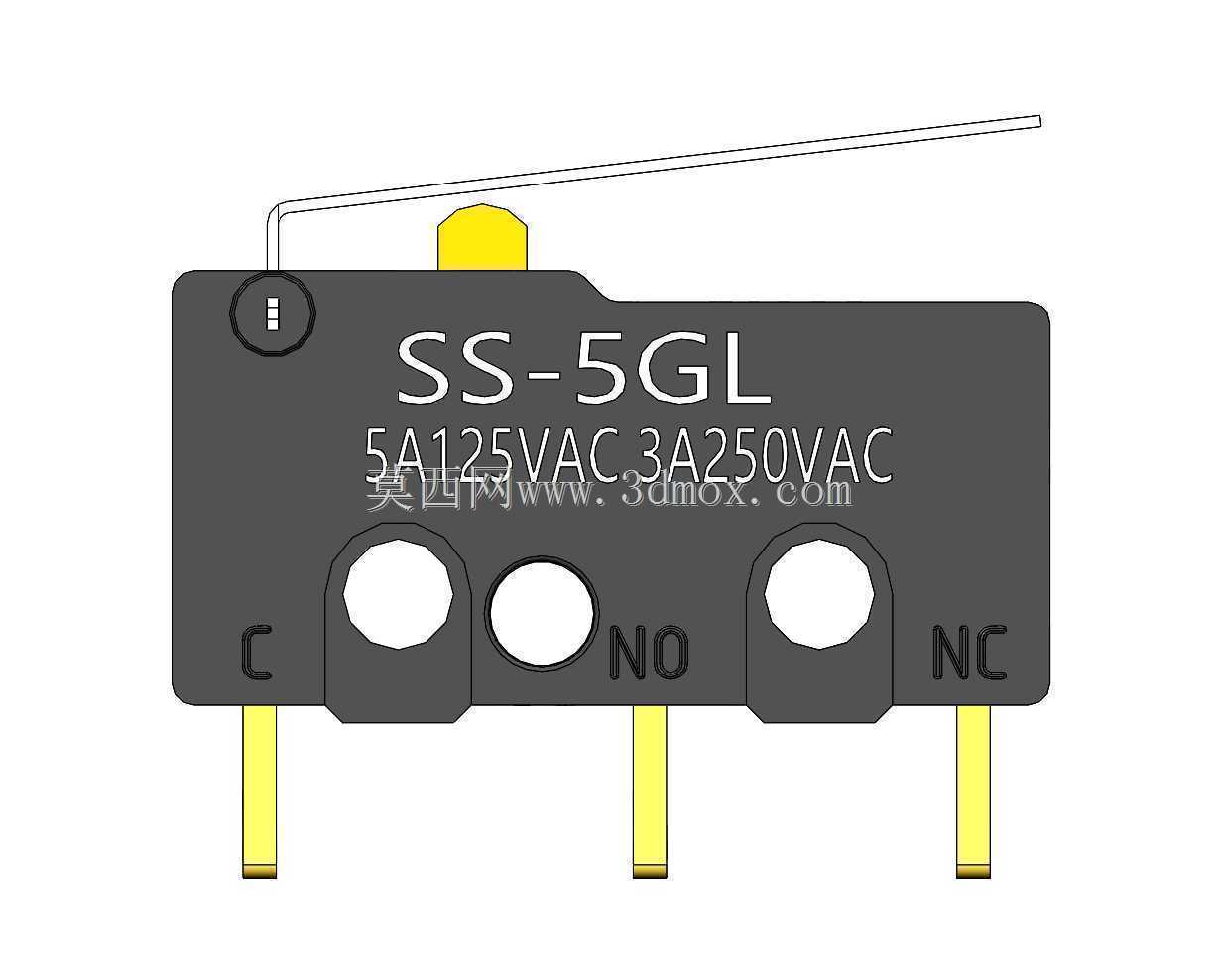

　　外形尺寸上这款开关属于超小型规格，整体长宽高尺寸控制得非常紧凑，在空间受限的设备内部，比如小型手持工具、紧凑式自动化模组里，不会占用过多的安装空间，三个引脚的伸出长度同时兼顾了波峰焊和手工焊接的需求，焊片上的定位孔能在焊接时增加焊锡的附着力，避免长期受外力拉扯出现引脚脱焊的问题。开关本体上的端子标识清晰模印在壳体表面，装配时不需要额外对照说明书就能快速区分引脚定义，减少生产装配时的接线错误概率。在做设备选型时，这类开关需要重点核对触发力、复位力参数和实际工况的匹配度，触发力过大会导致执行件负载过高，触发力过小则容易受设备振动影响出现误触发，这款基础型开关的触发力参数属于常规通用档位，能适配绝大多数非特殊要求的触发场景。
