PJ320A3.5毫米音频插孔结构设计

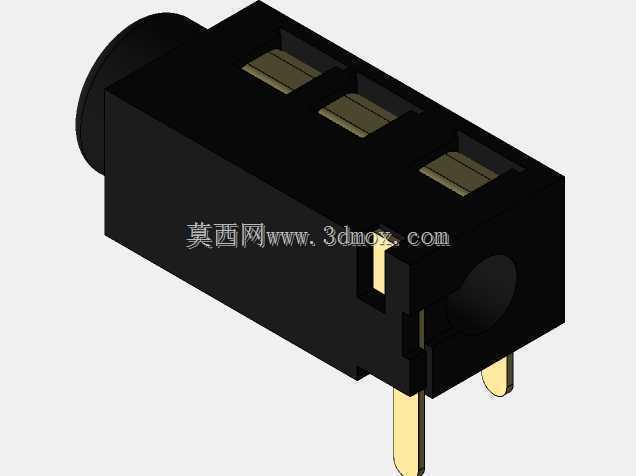

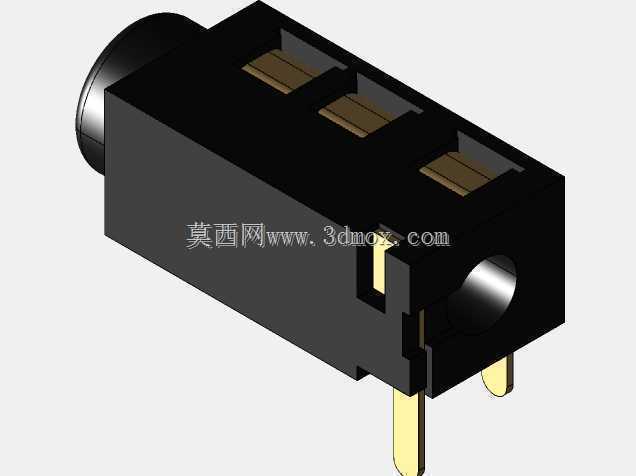

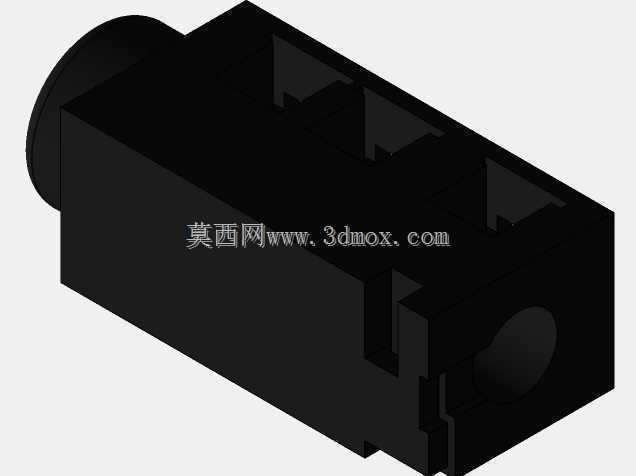

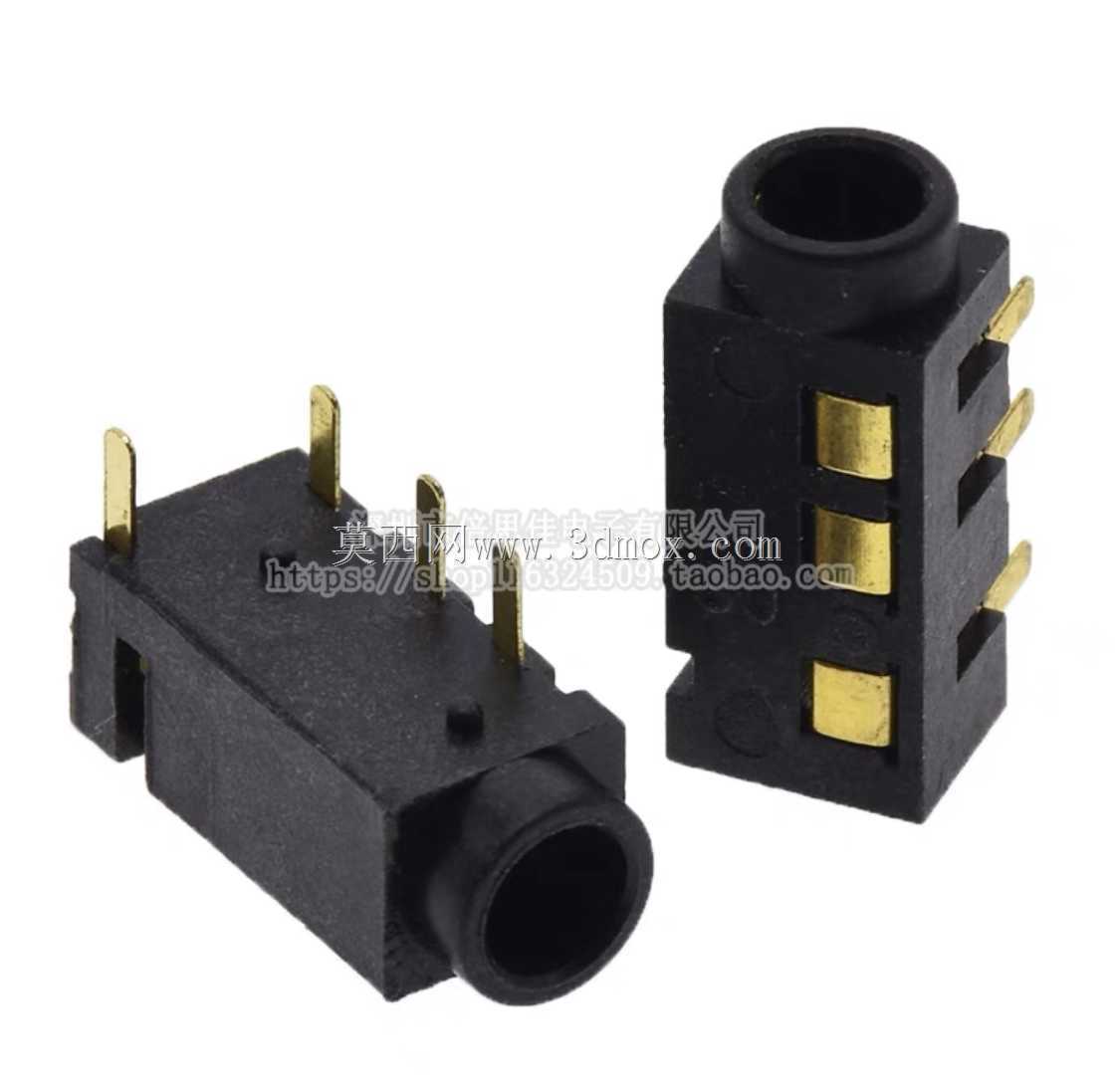

　　这款3.5毫米音频插孔是消费电子、工控音频设备领域应用极广的板载连接部件，日常接触的台式机前置音频面板、便携音箱输入端口、老旧款手持对讲机外接耳机接口、工业控制终端的音频调试接口，都能见到同规格插孔的身影，核心作用是实现模拟音频信号的稳定传输，同时兼顾耳机插头插入后的机械固定，避免日常使用中插头松脱导致的音频断连、接触不良等问题。从结构设计逻辑来看，这款插孔采用卧式插装布局，适配常规PCB波峰焊工艺，底部伸出的直插引脚长度经过校准，既能够保证焊接时引脚穿过PCB焊盘后有足够的吃锡长度，又不会因为引脚过长导致焊接后余脚修剪工作量增加，适配1.6mm标准厚度的PCB板材安装。插孔本体采用绝缘耐高温塑胶作为基座材质，

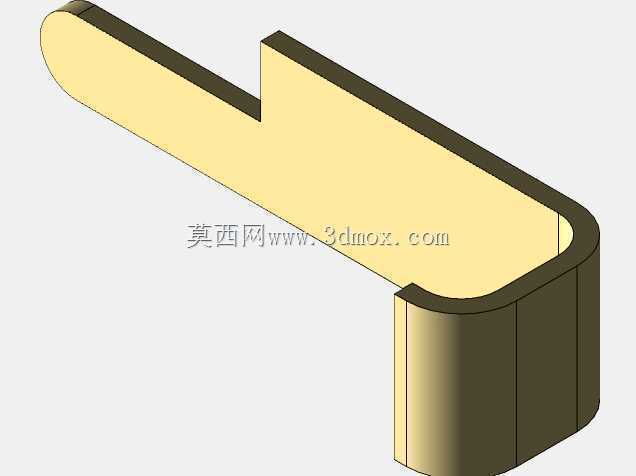

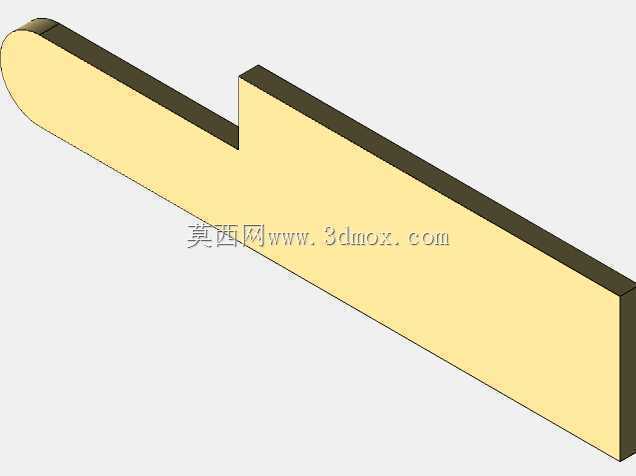

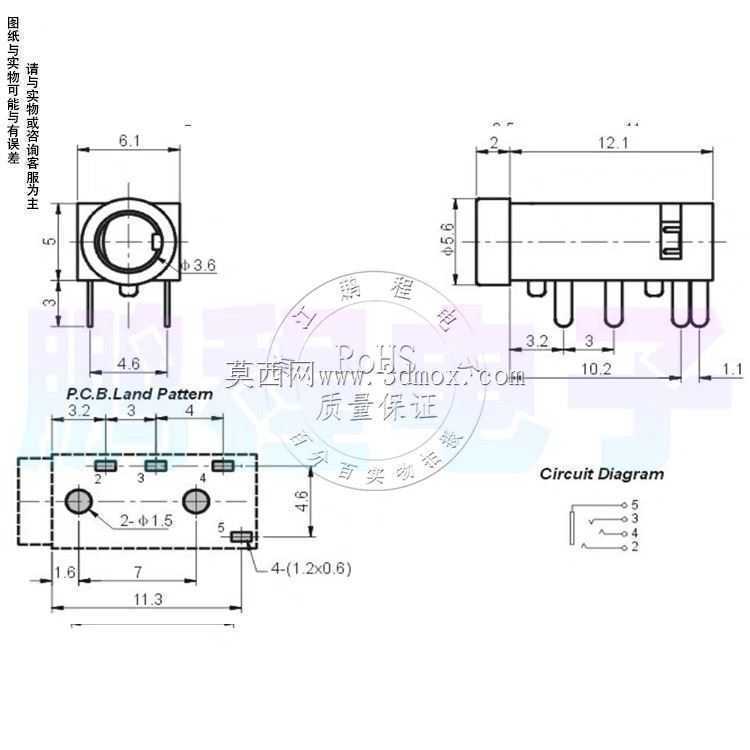

　　内部嵌装三段弹性接触铜片，分别对应左声道、右声道、公共接地回路，铜片表面做了镀镍处理，既能够降低接触电阻保证音频信号传输的损耗控制在合理范围，又能提升铜片的抗疲劳性能，经过上千次插头插拔后依然能保持足够的接触压力，不会出现接触松动导致的声道杂音、单边无声问题。插孔前端的金属导向套做了倒角处理，能够引导3.5mm音频插头顺畅插入，不会出现插头对位不准刮伤接口内部结构的问题，侧面设置的定位柱能够在PCB焊接时提前卡入板上的定位孔，避免过波峰焊时插孔出现偏移浮高的问题。在安装边界设计上，这款插孔的本体宽度、引脚间距都做了标准化适配，周边预留的安全间隙符合常规PCB布局规范，不会和周边的电容、电阻等表贴元件产生空间干涉，

　　卧式安装的高度也适配多数设备外壳的面板开孔尺寸，面板开孔直径和插孔前端导向套的配合公差经过校准，装配后不会出现面板和插孔之间缝隙过大、插孔歪斜的问题。内部的弹性接触片的弯折角度经过反复调整，插头插入时的插拔力控制在用户手感舒适的区间，既不会因为插拔过松导致插头容易脱落，也不会因为插拔过紧导致用户拔插插头时费力，甚至把插孔从PCB上扯松。塑胶基座的耐温参数满足无铅焊接的温度要求，过回流焊或者波峰焊时不会出现基座融化变形的问题，内部金属部件和塑胶基座的嵌装结构做了防松设计，长期使用后不会出现内部铜片移位导致的引脚虚接问题。
