改进型L型三角连接固定支架结构

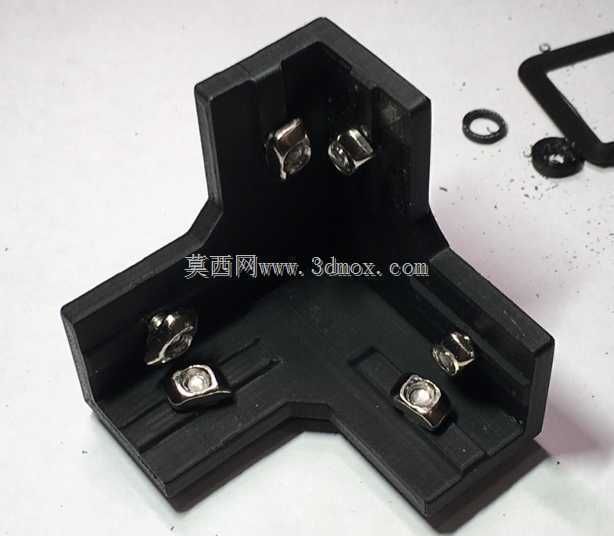

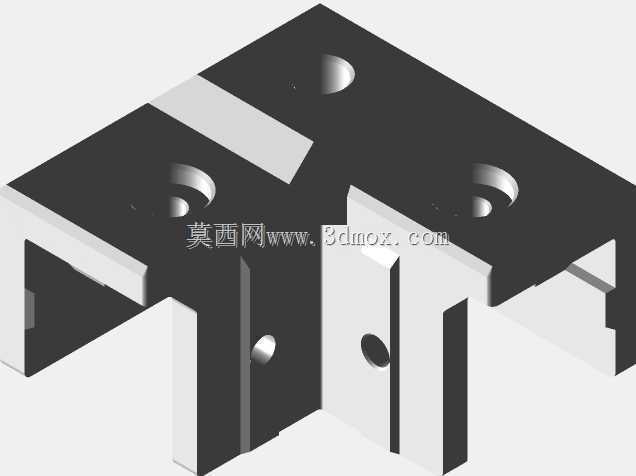

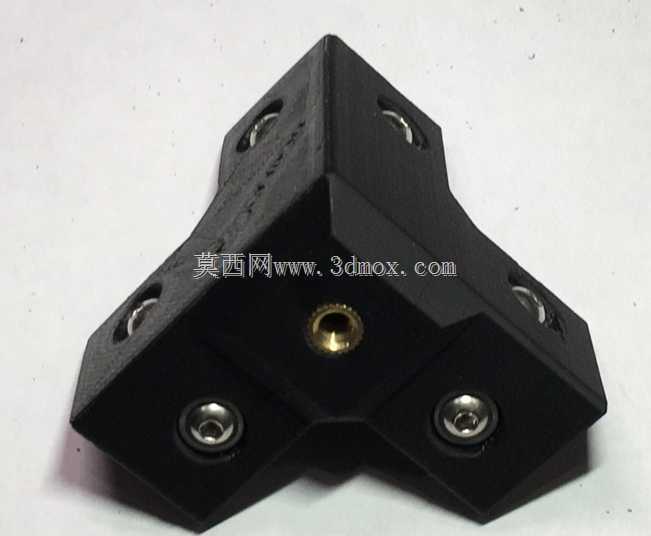

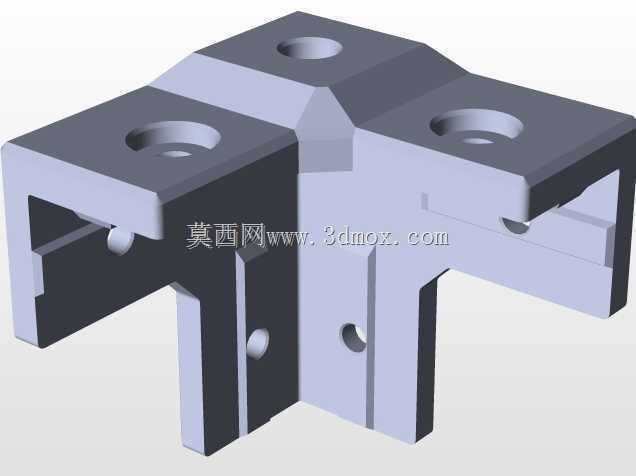

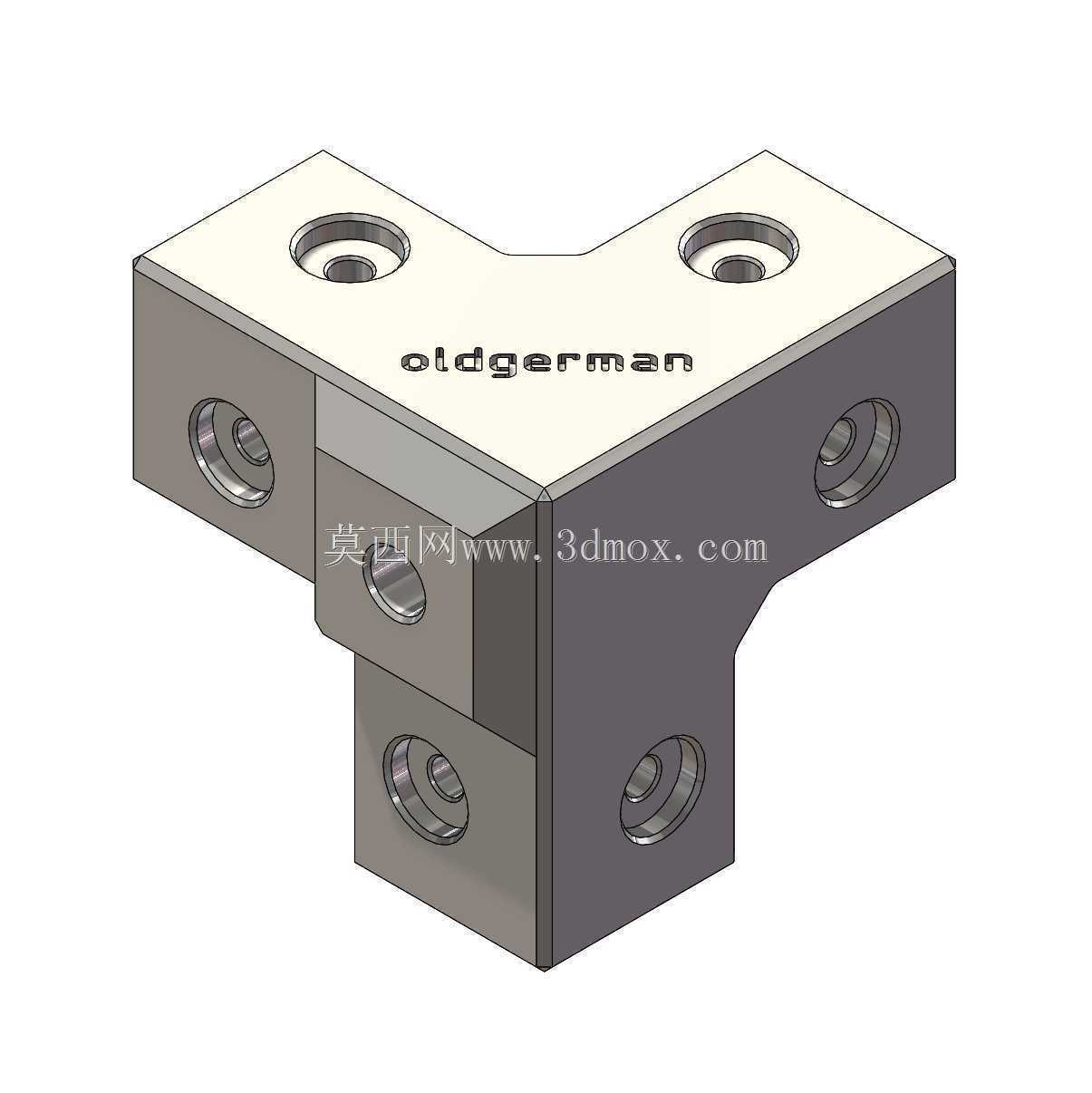

　　这款L型三角结构的连接固定支架，主要面向小型自动化设备、桌面级加工工装以及3D打印定制治具的安装固定场景，可作为多方向构件的转接支撑节点，解决狭小安装空间内多维度部件的连接定位需求。从结构设计来看，支架采用直角三角的整体构型，两个互相垂直的安装面分别预留了带沉孔的安装孔位，沉孔设计可让紧固螺丝的头部完全没入支架本体表面，避免螺丝凸起干涉相邻安装部件，同时也能让支架安装面与被连接件完全贴合，保证连接刚性。相比初始版本的多孔设计，优化后的孔位数量精简至6个，既保留了足够的连接强度冗余，也减少了不必要的孔位加工量，降低打印或机加工的工序耗时。在其中一个安装侧面，专门预留了适配标准螺纹嵌件的凸台结构，该凸台尺寸匹配常用规格的铜质螺纹嵌件，

　　安装时可通过热熔压入的方式将嵌件固定在凸台内，解决塑料材质支架反复拆装后螺纹滑牙的问题，同时也能提升该连接位的锁紧力，适合需要频繁拆装调整的工装场景。支架的整体外形为紧凑的块状结构，所有棱边均做了微小的倒角处理，既避免安装时锐边划伤操作人员，也能减少3D打印过程中的应力集中，降低打印件翘曲变形的概率。安装边界方面，支架的两个垂直安装面均为平整加工面，安装时可直接贴靠在铝型材、安装板的基准面上，不需要额外加工避让槽，适配市面上常用的20、30系列铝型材的安装间距，也可直接固定在亚克力、冷轧钢板制作的设备台板上。从实际使用角度出发，该支架可用于小型传感器的安装支座、气动管路的转接固定座、小型电控元件的安装架，

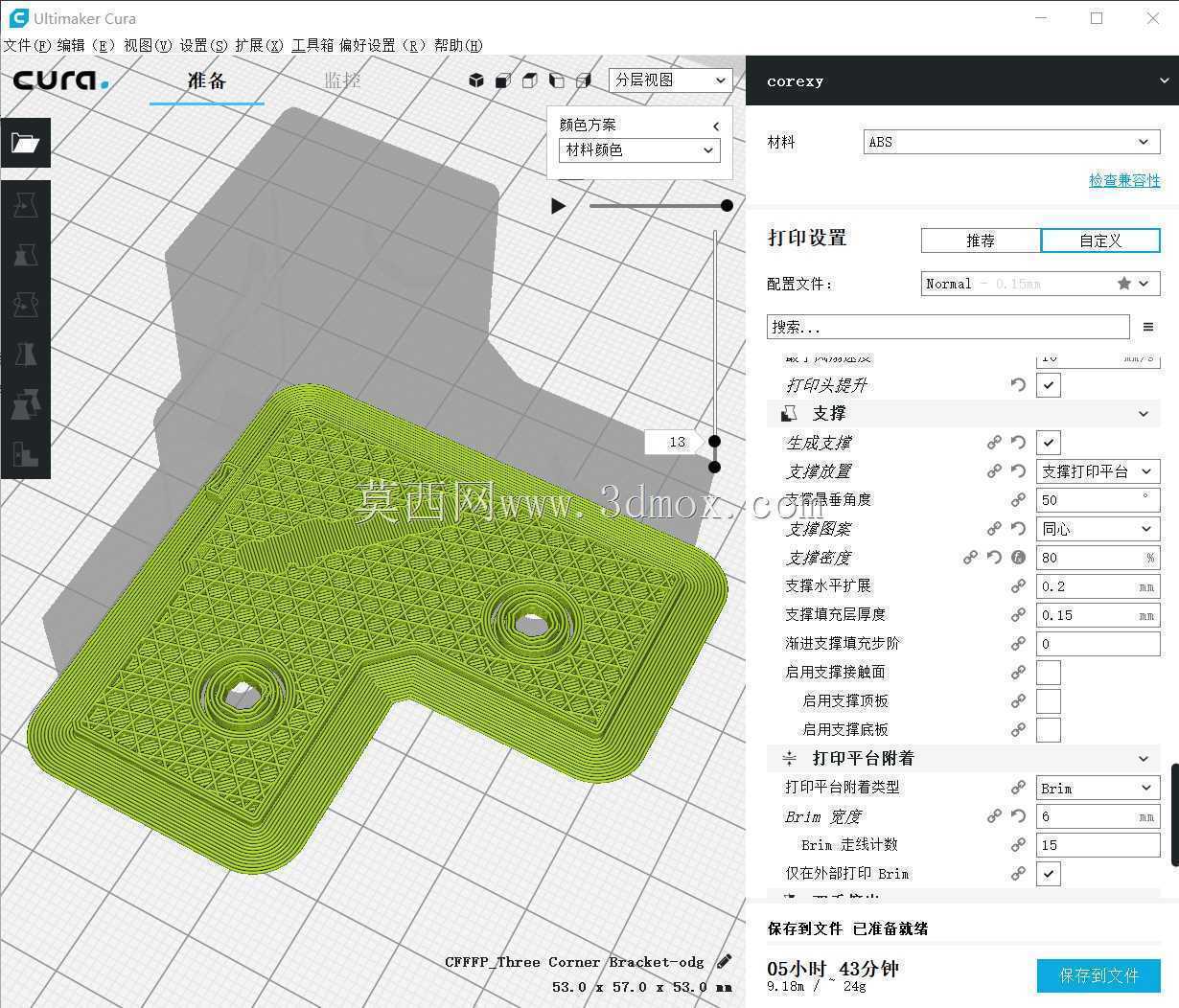

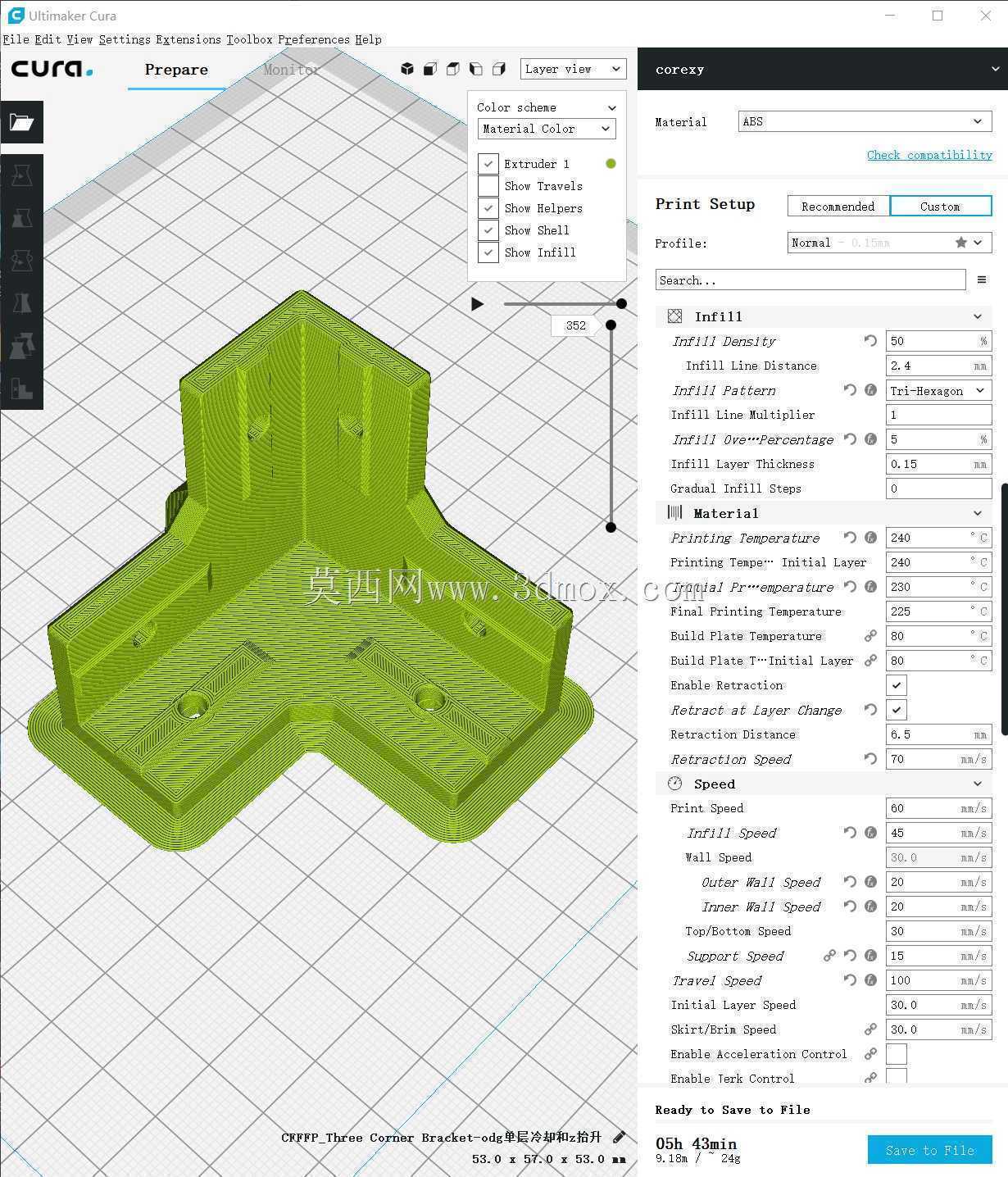

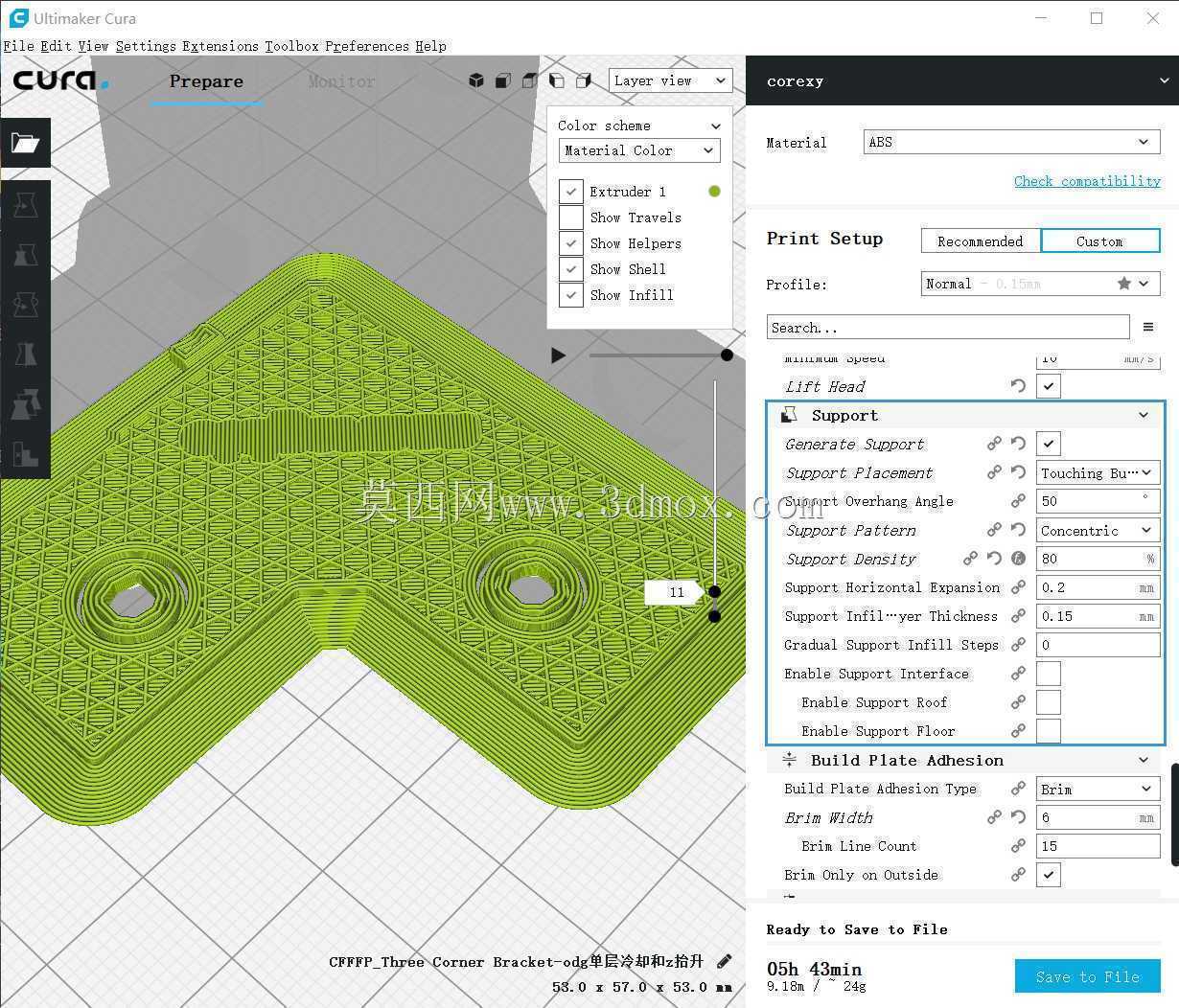

　　也可多个组合使用搭建小型测试工装的支撑框架。结构设计上充分考虑了增材制造的工艺特性，所有孔位均为垂直于安装面的直孔，无复杂内凹结构，打印时不需要添加大量支撑，仅在底部少量添加支撑即可完成打印，打印完成后去除支撑的工作量极小。螺纹嵌件的预留结构也兼顾了后期改装需求，使用者可根据实际使用的螺丝规格更换对应尺寸的嵌件，也可在预留凸台位置加装手动调平脚，将支架作为小型设备的可调支撑脚座使用，拓展了支架的使用场景。整体结构的壁厚设计均匀，无论是采用FDM工艺打印还是采用机加工方式制作，都能保证结构强度均匀，不会出现局部壁厚过薄导致的断裂问题，在常规的工装使用场景下，完全可以承受日常的拆装受力与设备运行的轻微振动，不会出现连接松动或结构变形的问题。
