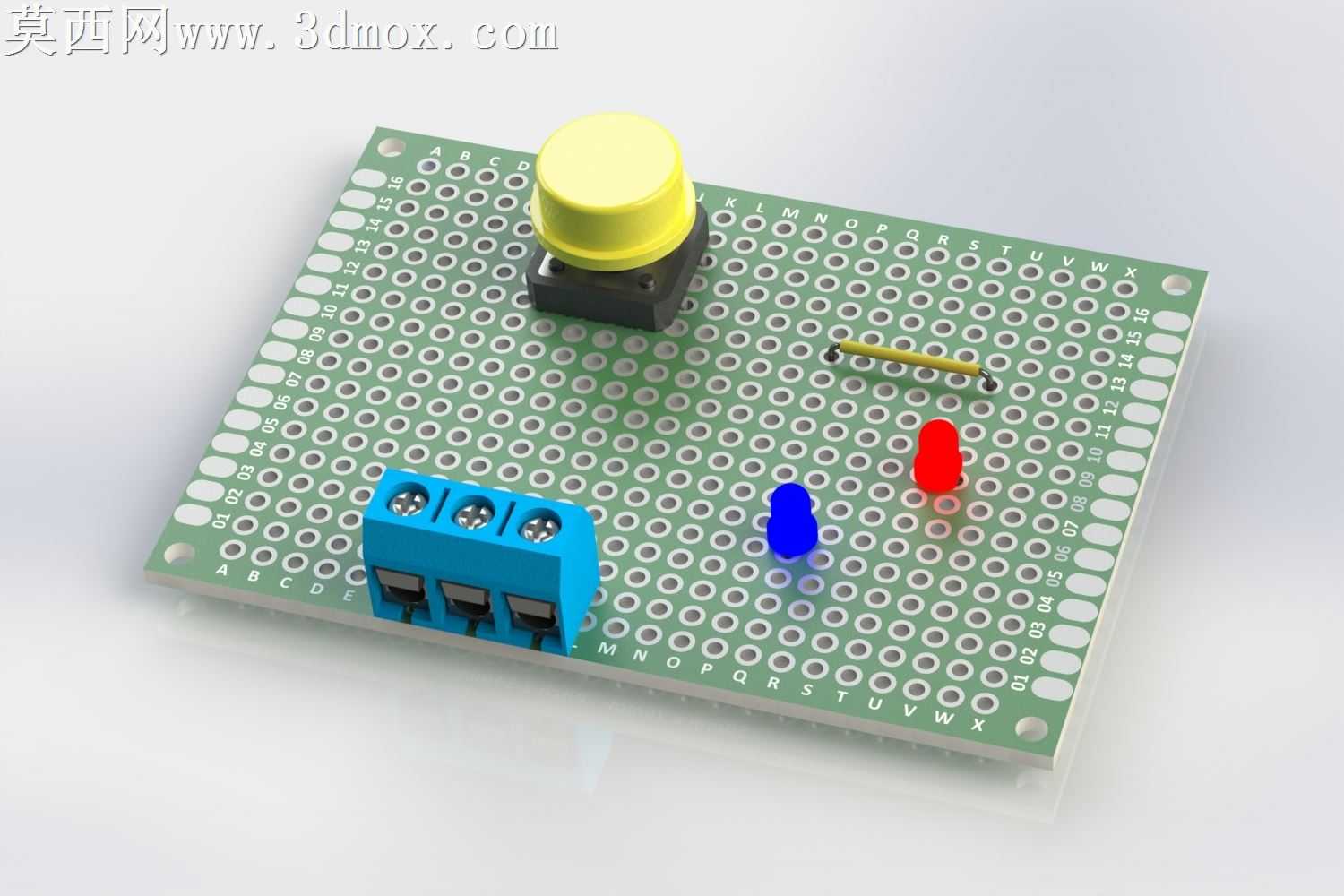

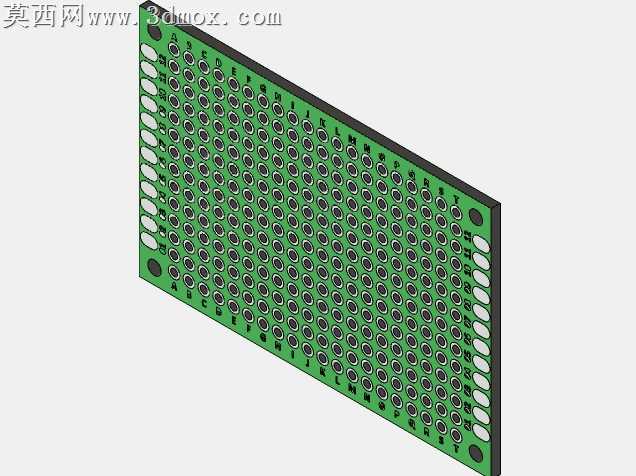

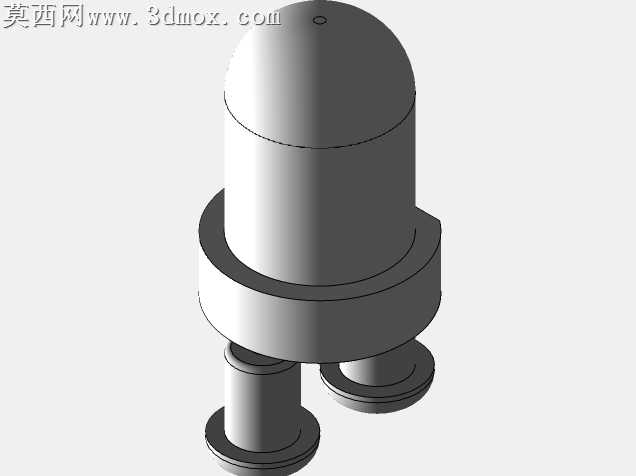

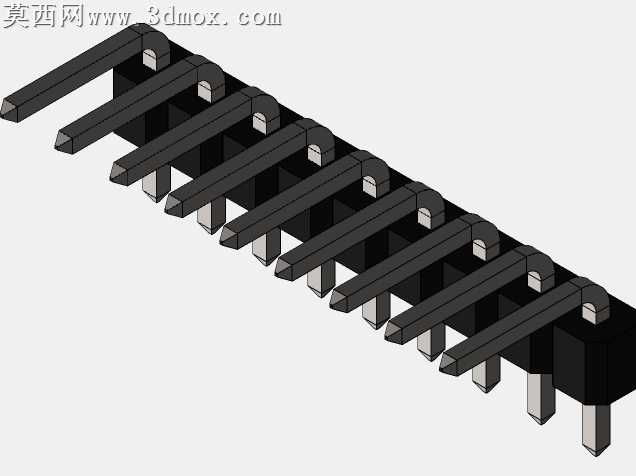

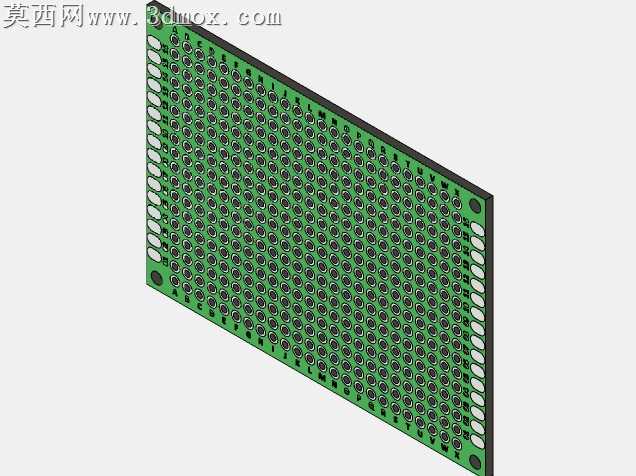

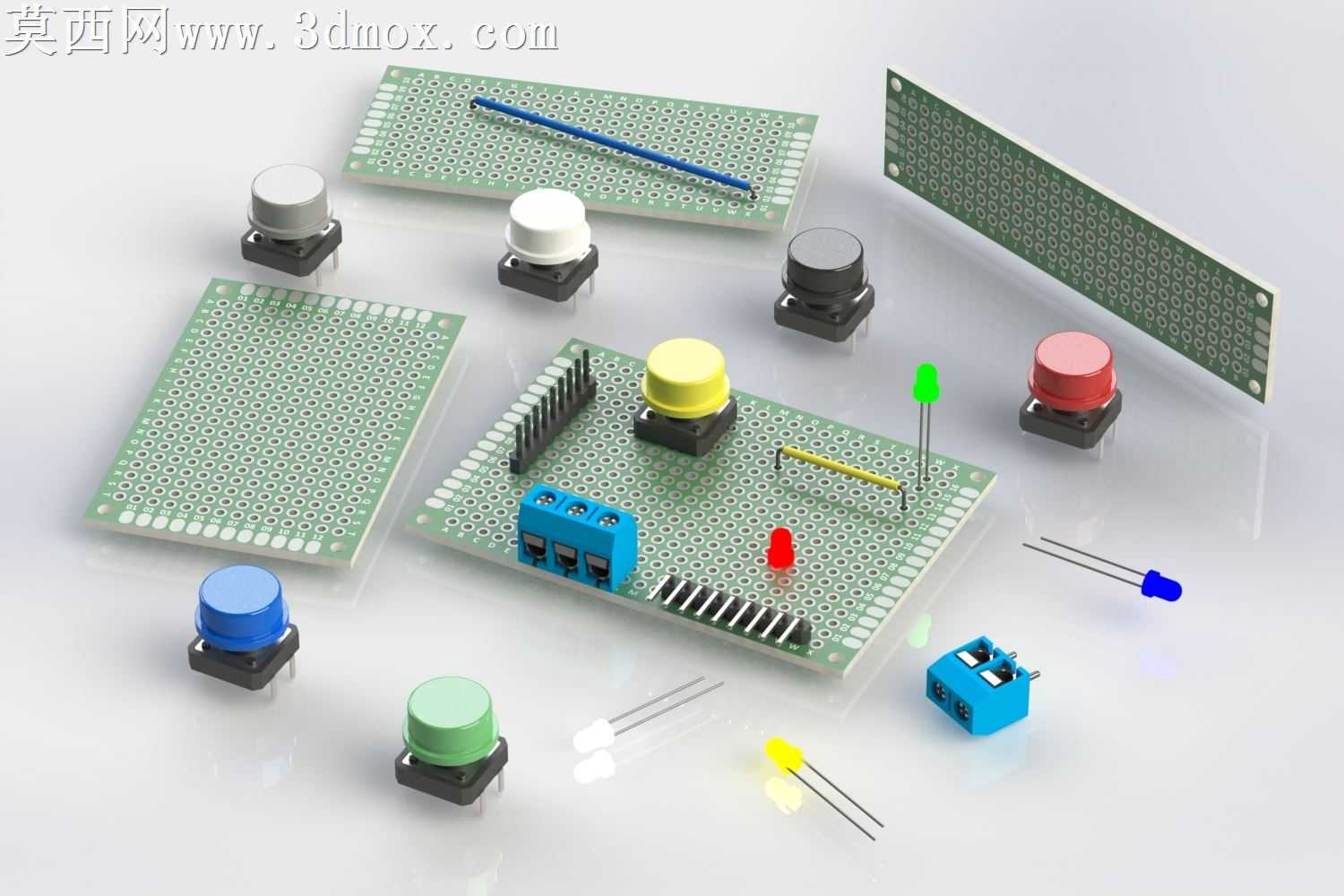

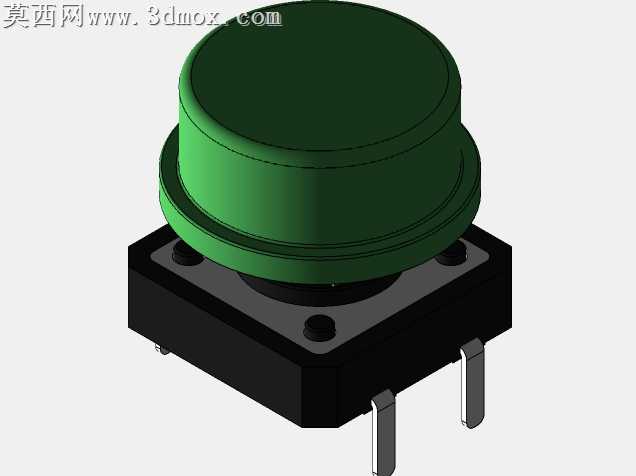

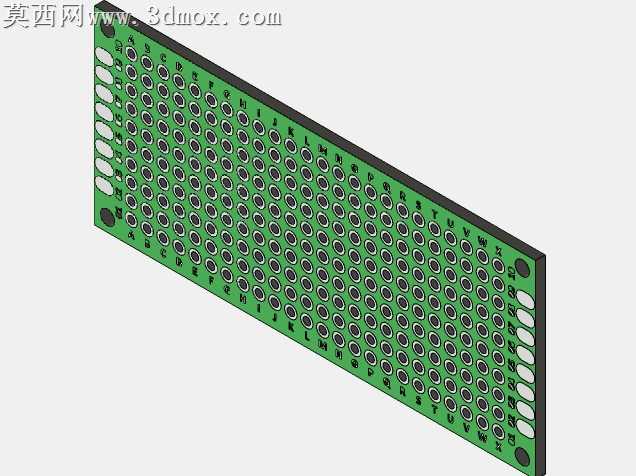

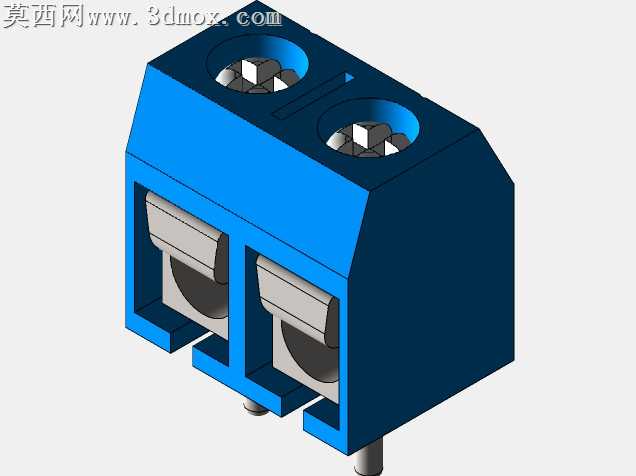

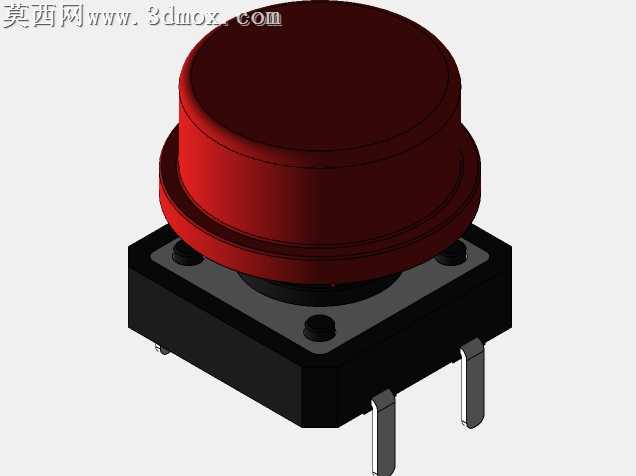

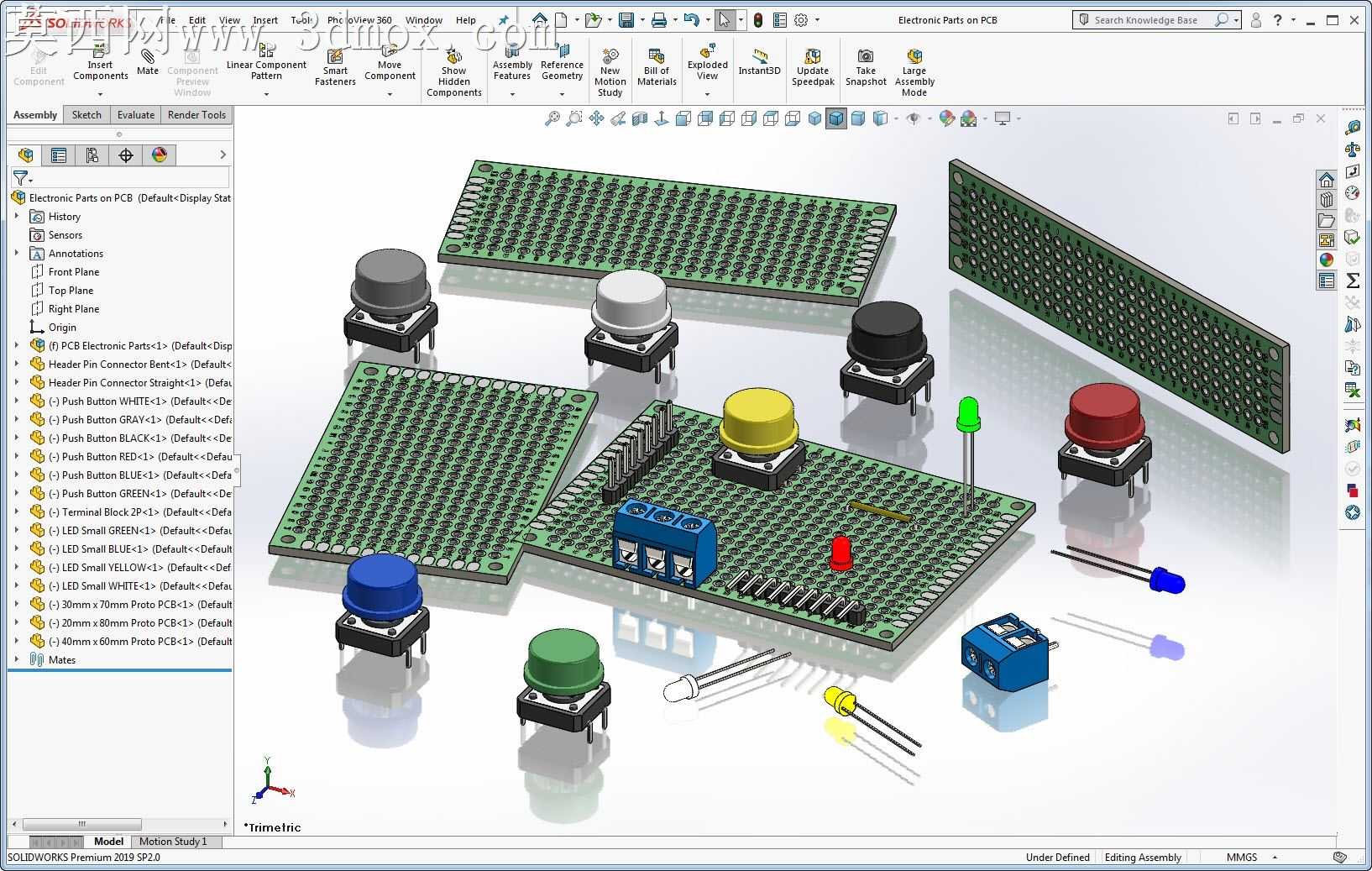

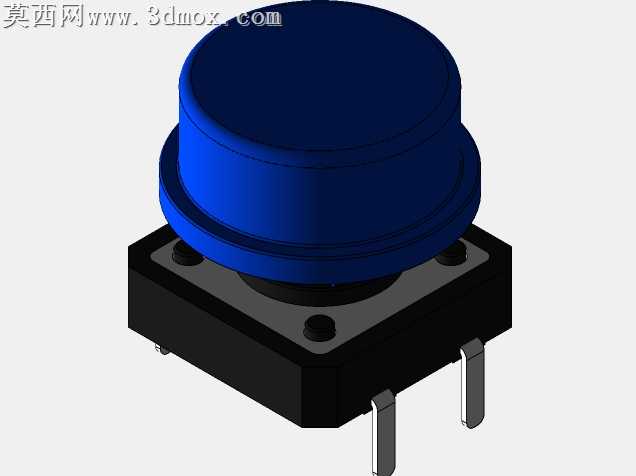

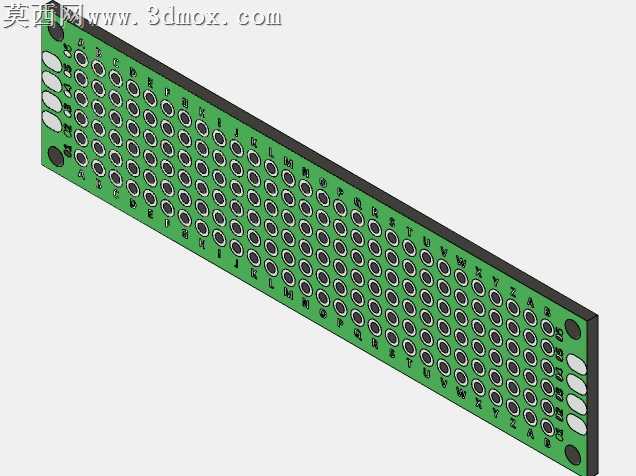

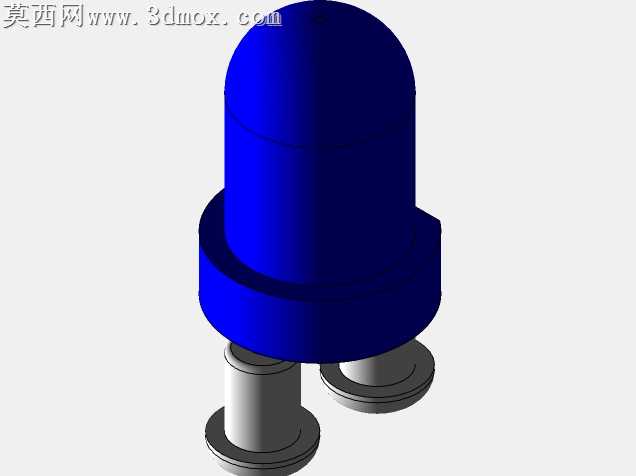

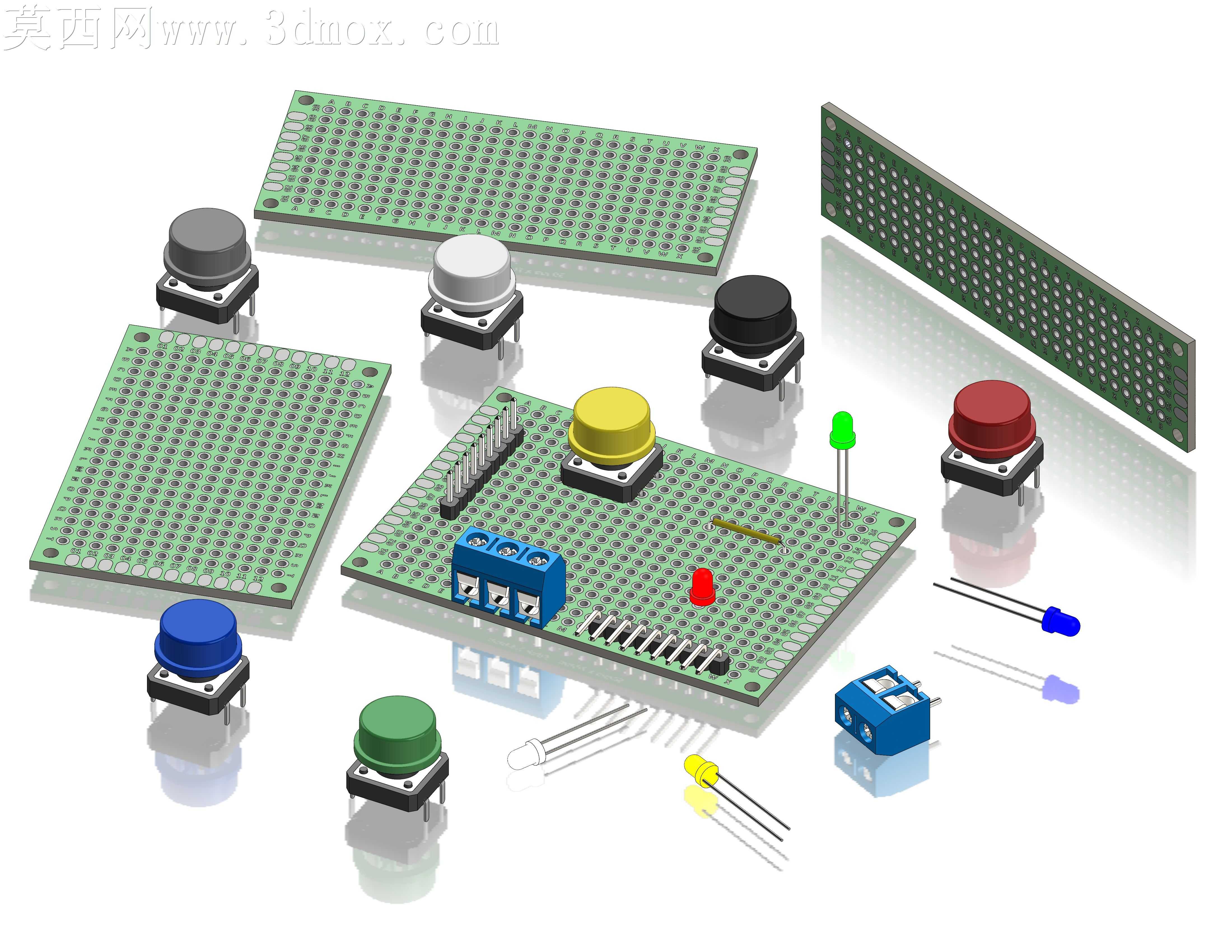

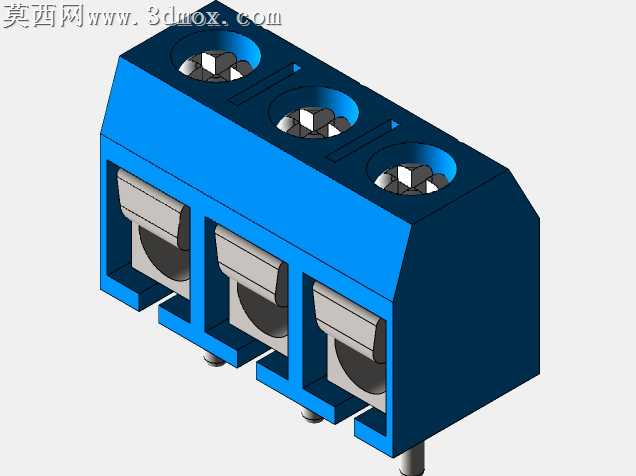

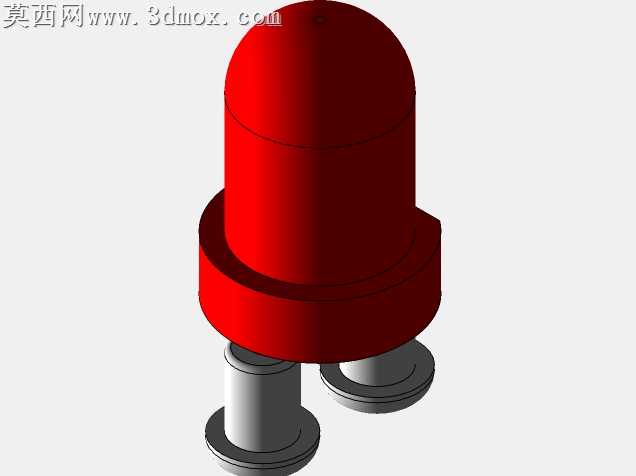

本作品围绕印刷电路板电子产品原型验证需求展开三维建模设计,核心目标是还原可适配PCB原型测试的常用电子元器件组合,为电子产品前期适配性验证提供直观的三维可视化参考。建模过程中首先对不同规格的万用PCB板进行结构还原,精准复刻板身的网格状通孔阵列、板边定位孔以及基材的哑光绿油质感,区分不同尺寸板型的长宽比例与厚度参数,保证板件结构与实际万用板的物理特征完全匹配。针对各类直插电子元件,建模时严格遵循实物尺寸比例:不同颜色的直插LED灯珠分别还原了透明胶体灯头、金属引脚的结构,区分红、绿、蓝、黄等不同发光色的灯头外观差异;多款轻触按钮按照帽盖颜色、底座尺寸做了差异化建模,还原按钮帽的弧面触感设计、黑色塑料底座的卡扣结构以及底部金属引脚的弯折形态;蓝色接线端子还原了端子座的卡槽结构、接线螺丝的细节以及引脚的排布间距;排针元件还原了单排插针的整齐排列结构、塑料基座的固定形态;此外还对跨接导线、瓷片电容、可调电阻微调电位器等元件做了精细化建模,还原每类元件的引脚长度、主体外形的真实比例。材质渲染阶段,针对不同元件的材质特性做了区分设置:PCB板采用哑光绿色塑料材质搭配金属化孔的金属质感,按钮帽根据颜色设置对应的半哑光塑料材质,LED灯头采用半透明透光材质模拟胶体的透光效果,金属引脚统一设置带轻微氧化质感的金属材质,接线端子的蓝色外壳设置亮面工程塑料质感,电位器的调节旋钮设置带防滑纹理的塑料材质。整体场景布局参考实际电子原型搭建的摆放逻辑,将不同元件错落排布在PCB板周边,既清晰展示每类元件的外观特征,也直观呈现元件与PCB板搭配使用的适配关系,设计过程中充分考虑元件与PCB板通孔的尺寸匹配性,所有直插元件的引脚直径、引脚间距均对应万用板的通孔参数,能够直观体现元件插装到PCB板上的装配效果,为电子产品原型阶段的元件选型、布局规划提供清晰的三维参照,帮助设计者提前预判元件适配PCB时的空间占用、装配干涉等问题,提升原型搭建的效率。
- 上一篇:莫斯科地铁列车外观结构三维设计作品
- 下一篇:曼达洛人主题科幻头盔胸像3D设计
- 全部评论(0)
- 模板大小: 87.25 MB
- 售价:5金币
- 下载次数: 426
- 系统要求: SOLIDWORKS,Rendering,SOLIDWORKS
- 软件分类: 通用机械零部件
