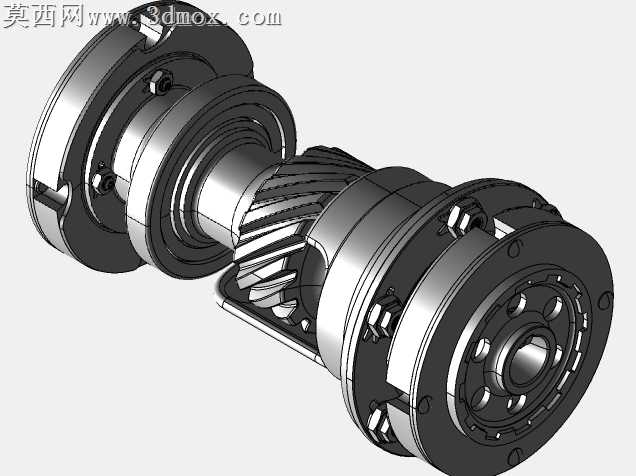

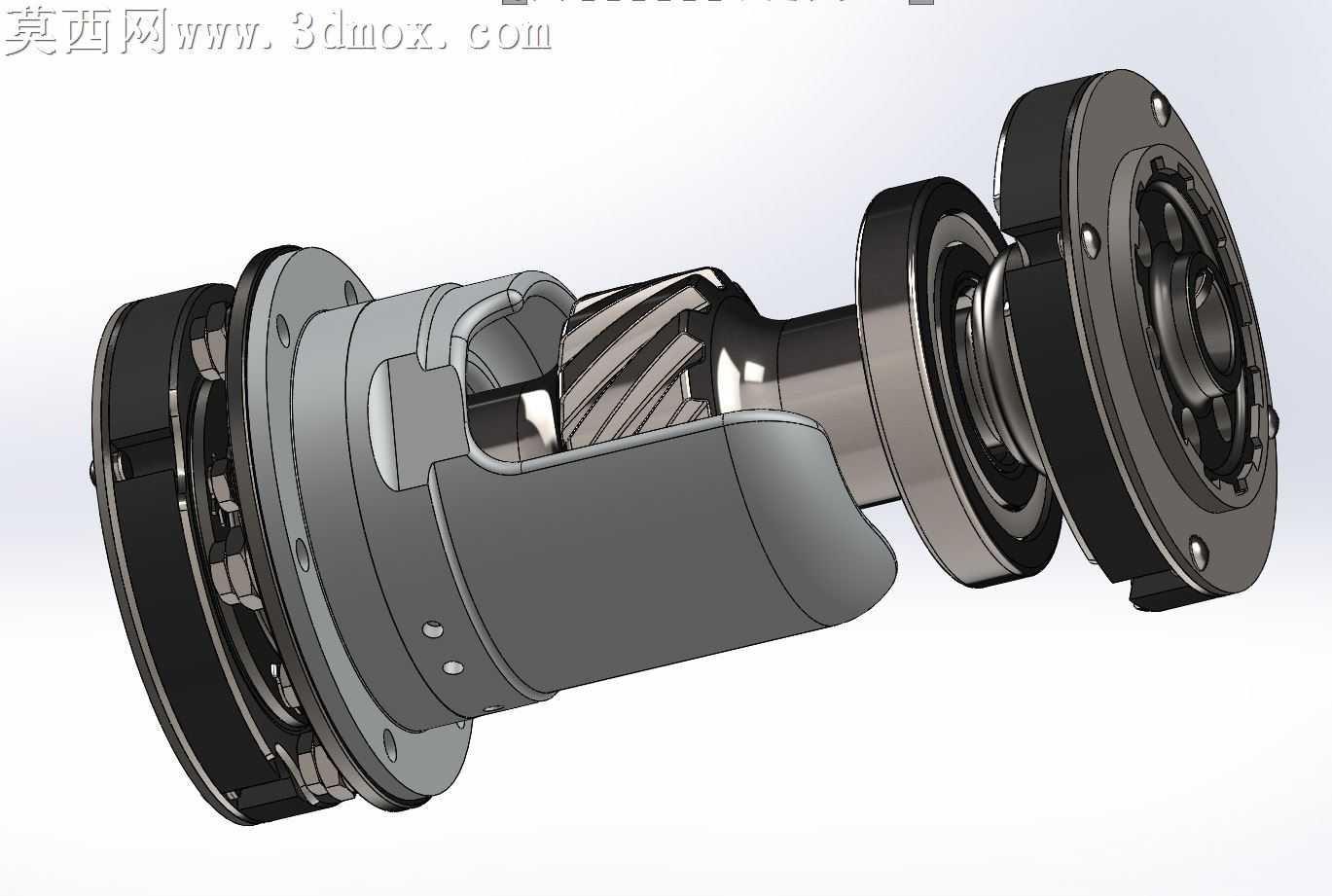

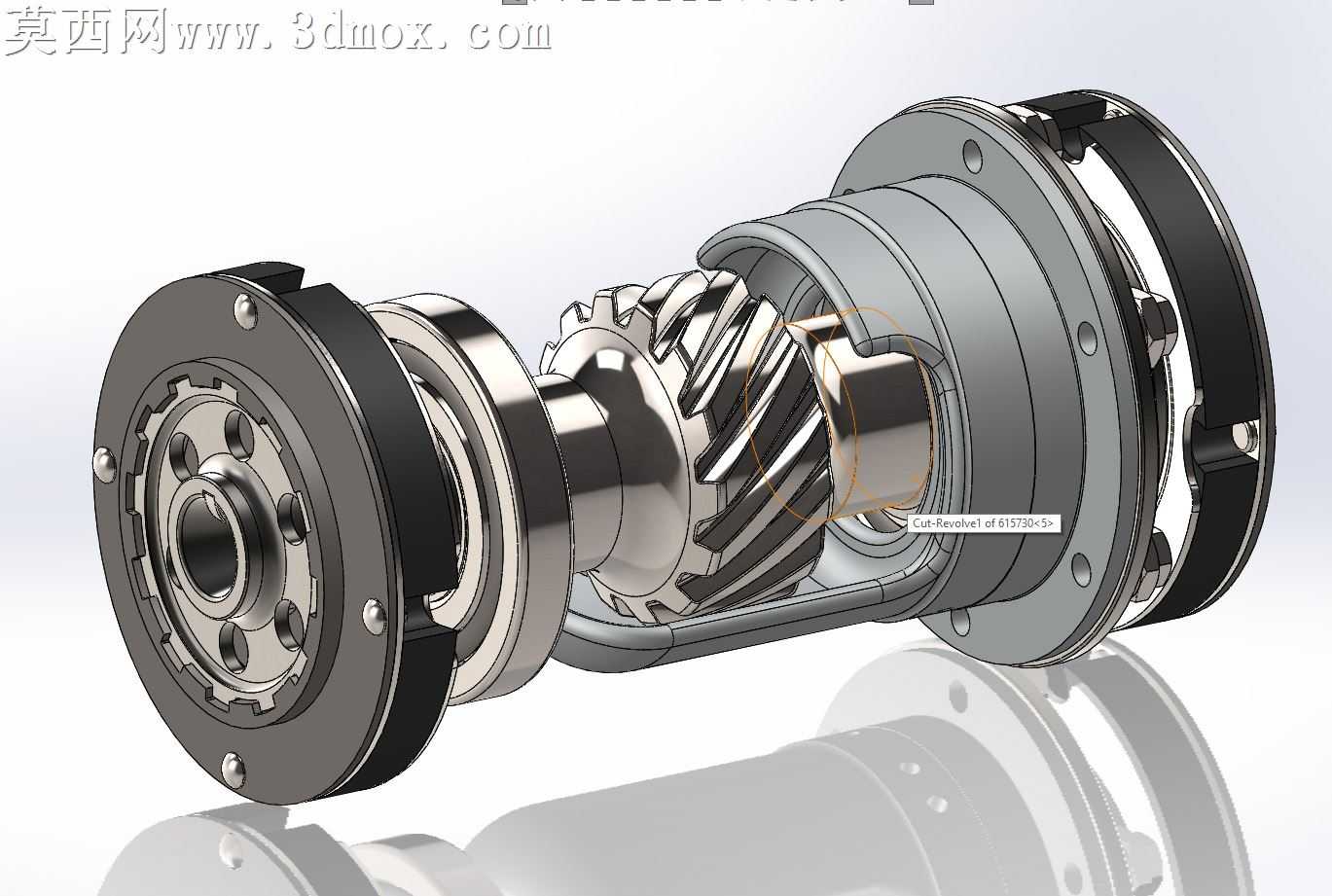

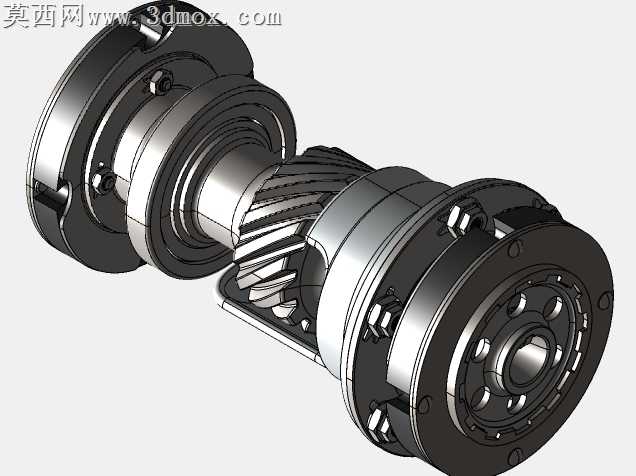

帕卡德V-1650磁电机驱动器及配套配件结构

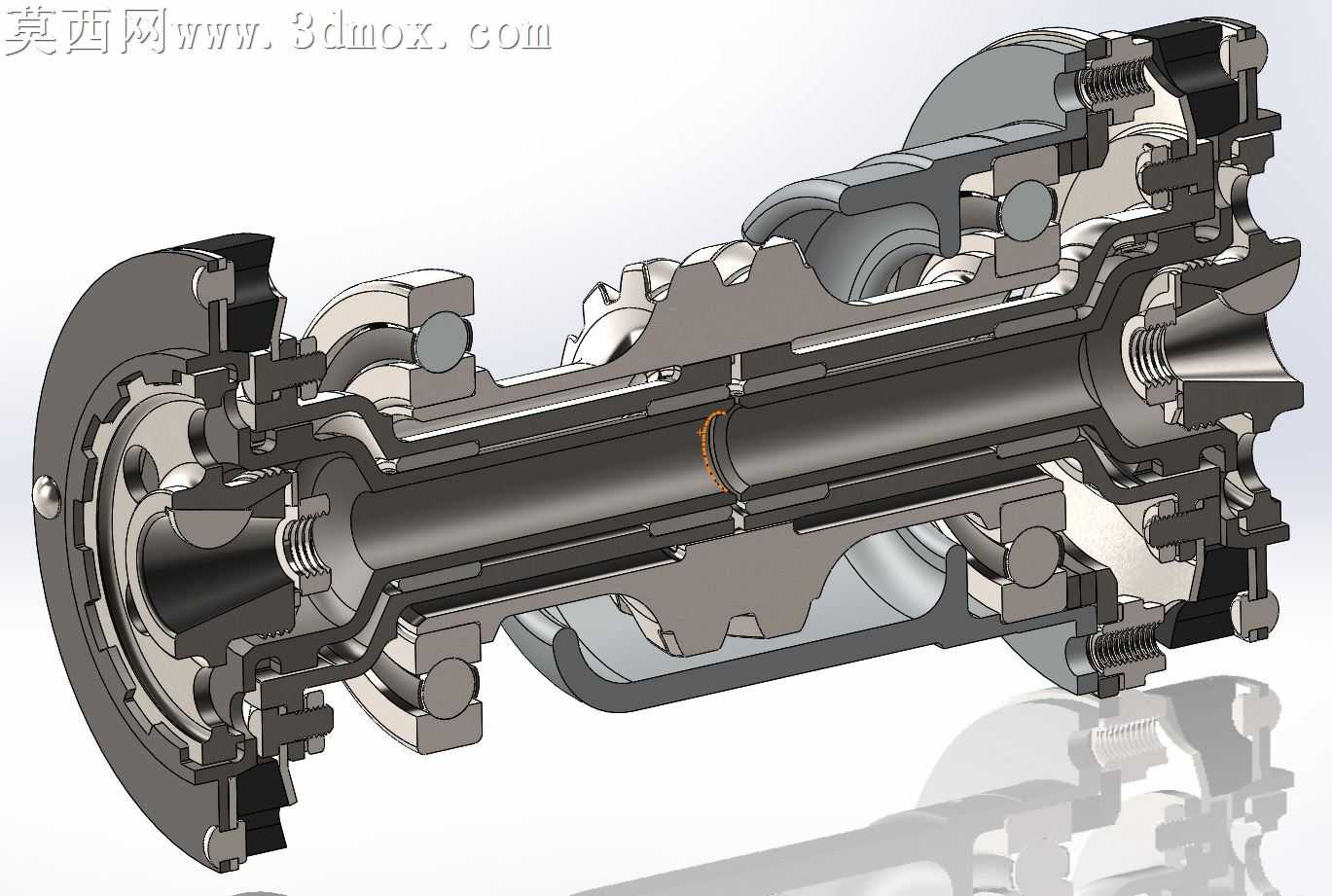

本作品为复刻二战时期帕卡德V-1650航空发动机配套磁电机驱动器及配件的三维建模成果，建模过程围绕航空发动机附件的真实传动逻辑展开，首先对磁电机驱动器的核心传动结构进行拆解还原：主体采用螺旋锥齿轮作为核心传动部件，精准还原齿轮的齿形参数、啮合间隙与传动角度，匹配曲轴箱后部双磁电机的齿轮传动需求，保证动力传递路径的合理性。建模阶段对各部件的装配关系进行严谨约束，从输入端的法兰连接结构、中间段的螺旋齿轮传动副，到两侧的磁电机对接安装位，均按照航空发动机附件的装配公差逻辑设置配合关系，还原多层嵌套的轴系结构、轴承定位台阶、密封槽位以及端盖的螺栓连接点位，所有紧固件的位置、规格均参考同期航空标准件参数进行匹配，保证结构的可装配性。材质渲染阶段针对不同部件的功能特性赋予对应材质：传动齿轮采用渗碳硬化钢材质，还原金属切削加工后的细腻金属光泽与齿面的磨削纹理；壳体部件采用航空铝合金材质，表现出轻量化金属的哑光质感与安装面的机加工痕迹；密封环、减震垫等橡胶部件赋予耐油橡胶的深色哑光材质，螺栓、定位销等标准件采用镀锌钢材的亮面金属质感，同时添加环境反射与接触阴影效果，让整体装配体的渲染效果贴近真实工业产品的视觉表现。设计过程中针对原有参考资料的尺寸偏差问题，对斜齿轮的齿形参数进行了修正优化，调整了齿轮与轴的配合尺寸，避免原有参考尺寸中齿轮规格偏大的问题，同时梳理了螺母等标准件的选型逻辑，参考海军航空标准件规范对紧固件参数进行校准，保证各配件的尺寸匹配度，完整还原这款用于梅林66航空发动机的磁电机驱动机构的结构特征，清晰展现航空发动机附件的动力传递逻辑与精密装配关系。
