半鹦鹉螺齿轮联动传动机构设计

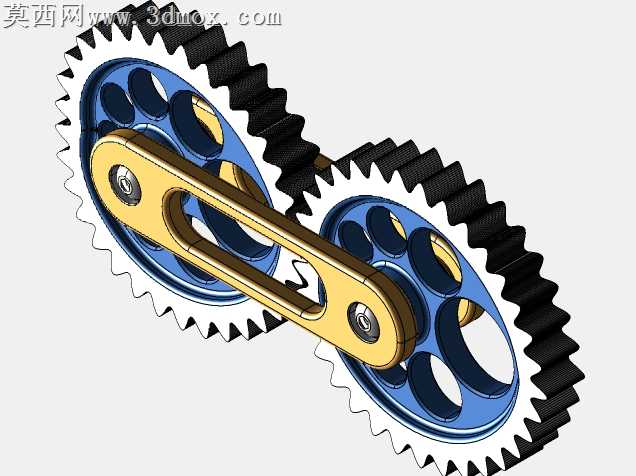

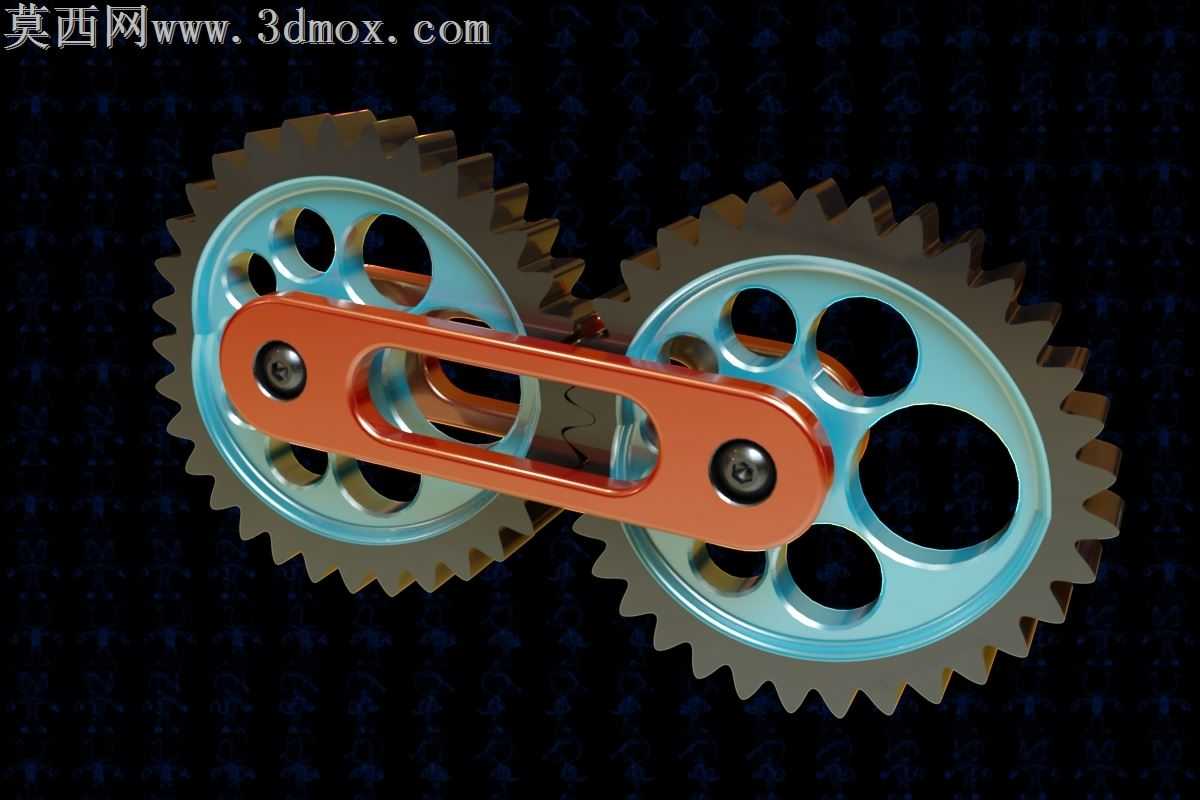

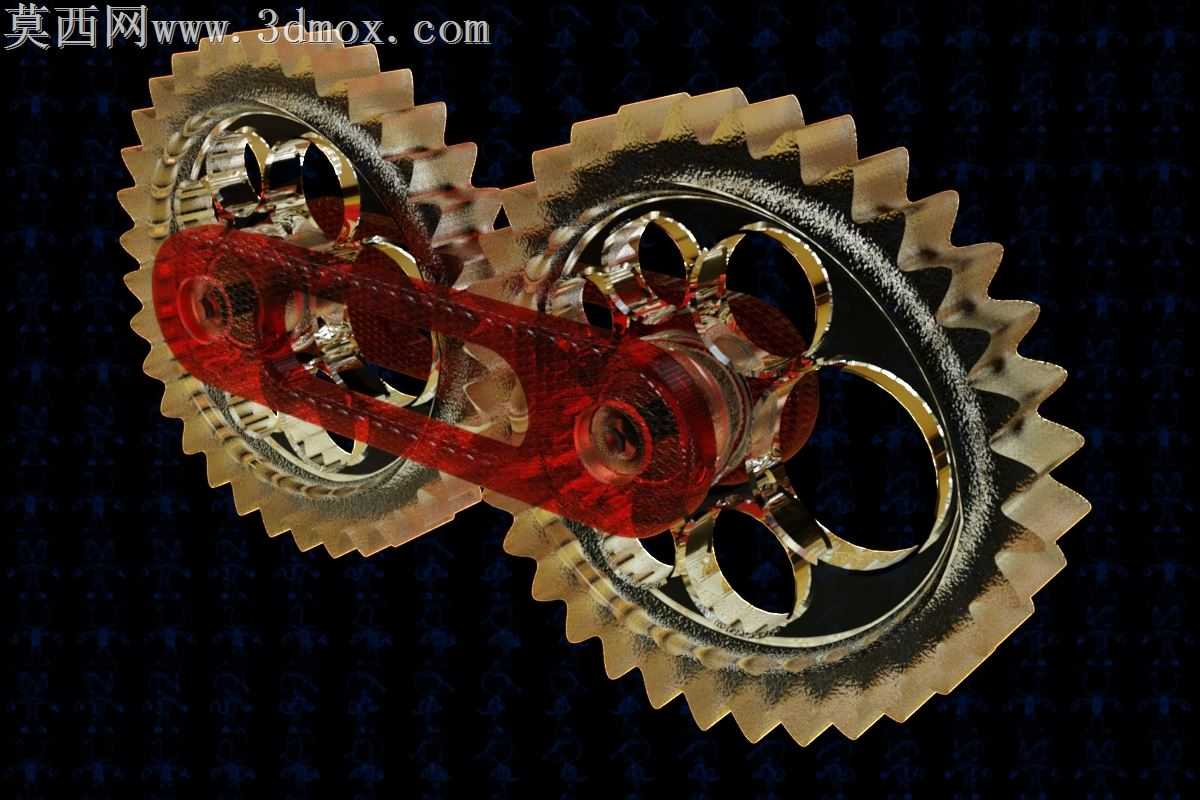

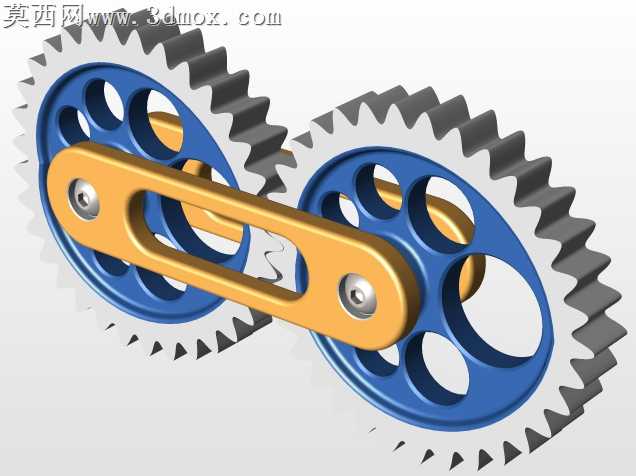

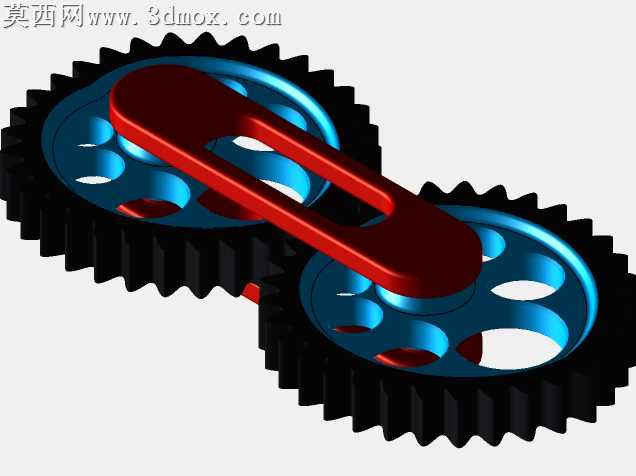

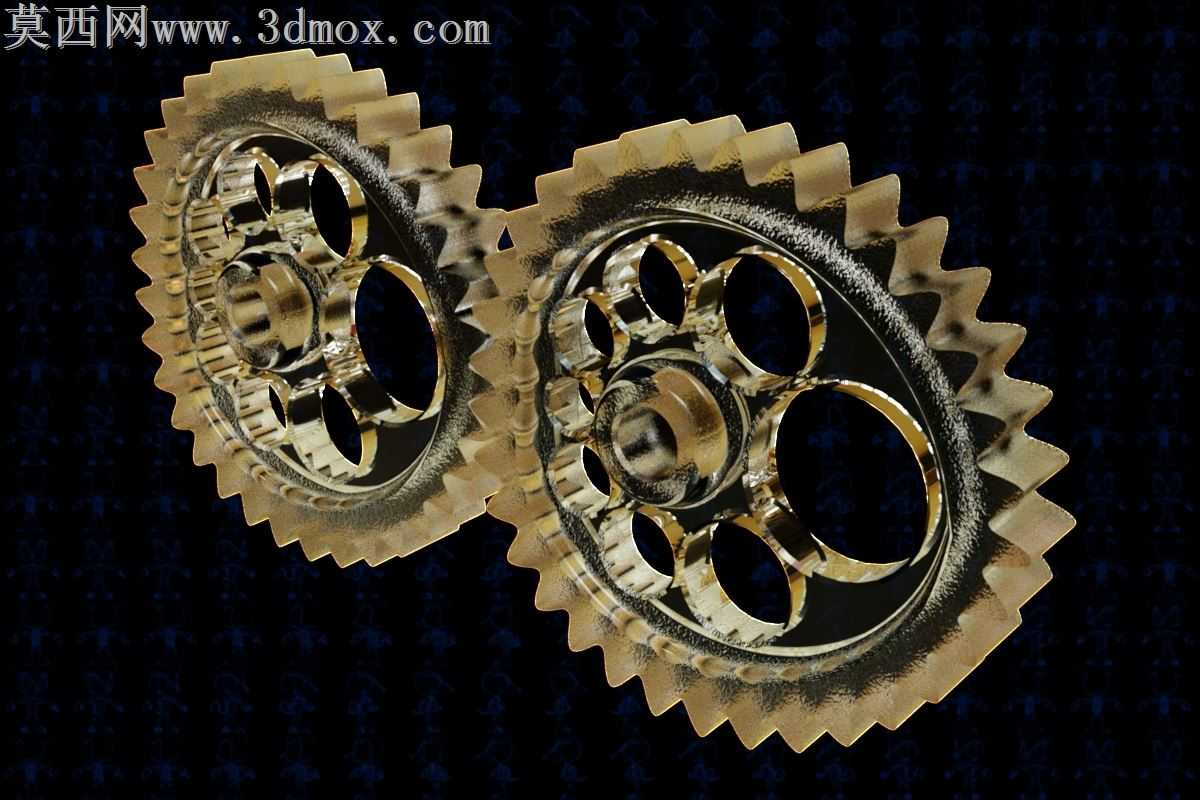

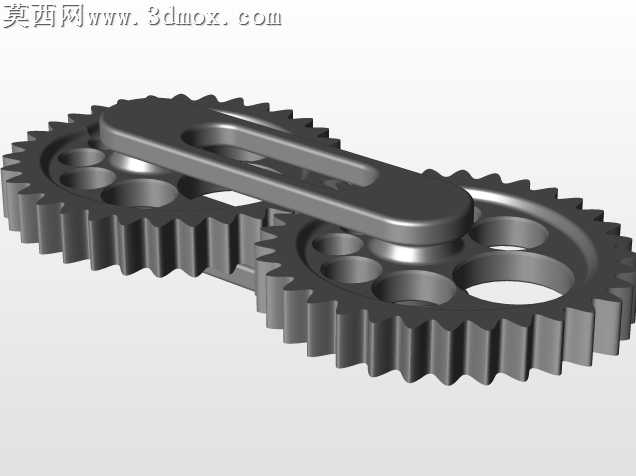

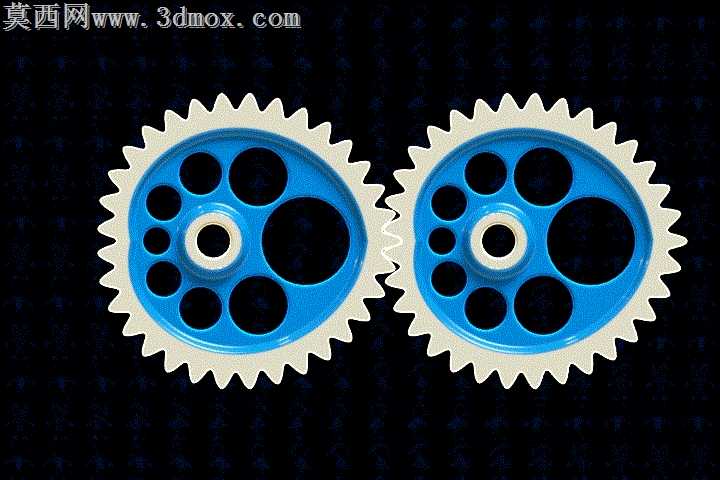

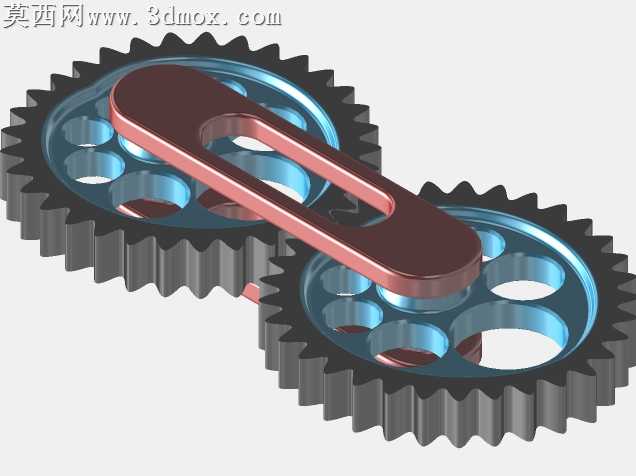

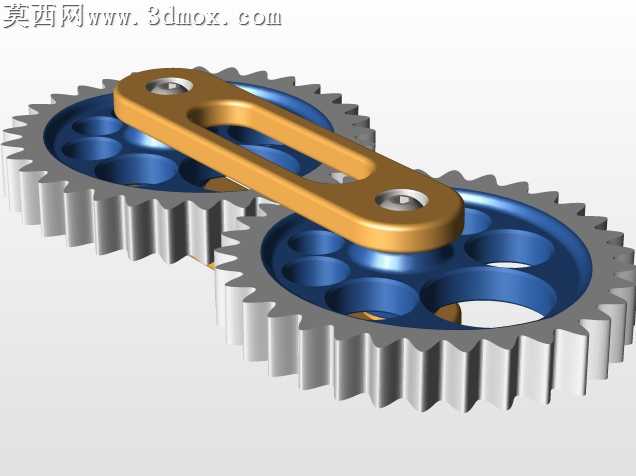

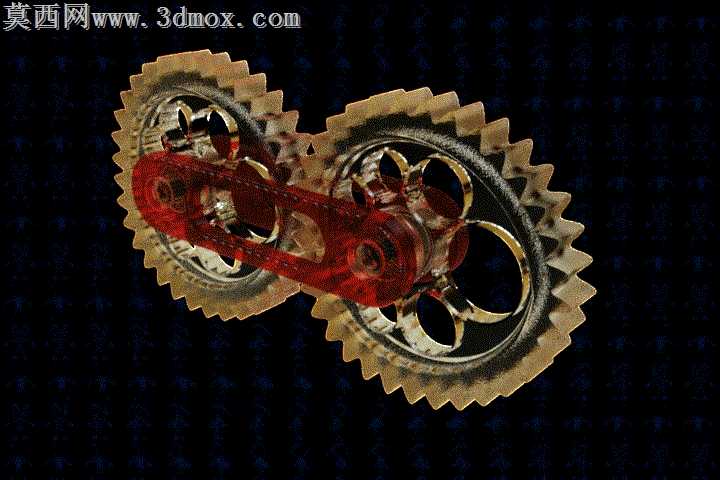

本作品为异形齿轮联动传动结构的三维设计成果，核心采用半鹦鹉螺轮廓的异形齿轮作为传动核心构件，突破了常规圆形渐开线齿轮的传动轨迹限制，可实现特定规律的非匀速传动输出，适配需要特殊传动比变化的机械场景。建模阶段针对半鹦鹉螺齿轮的特殊齿形进行了精准参数化绘制，逐齿校准齿廓啮合间隙，确保两个异形齿轮在啮合转动过程中无卡滞、无传动死点，齿面接触轨迹均匀连续，能够顺畅完成整周回转传动。连接两个齿轮的连杆构件采用对称式长条形结构设计，两端分别通过铰接轴与齿轮端面的定位凸台配合，铰接位置经过同轴度校验，既保证连杆可随齿轮转动灵活摆动，又能限制两个齿轮的中心距偏差，维持啮合传动的稳定性。材质设计上，齿轮主体采用金属质感的青蓝色合金材质，模拟轻量化镂空金属齿轮的视觉效果，齿轮端面开设多组圆形减重孔，在保证结构强度的前提下降低构件整体重量，还原真实工业齿轮的轻量化设计思路；连接连杆采用红棕色金属烤漆材质，与青蓝色齿轮形成鲜明视觉区分，铰接轴部位做了金属亮面处理，突出装配结构的细节层次。渲染阶段采用深色纯色背景突出主体结构，通过定向打光凸显齿轮齿廓的金属质感与连杆的表面光泽，清晰展现齿形啮合状态、连杆铰接结构与整体装配关系，完整呈现该异形齿轮机构的传动逻辑与结构特点。该设计可作为特殊传动机构的原理验证模型，也可用于机械原理教学演示，直观展示非圆齿轮的传动特性与连杆联动的配合方式，为同类异形传动结构的设计提供可视化参考。
