多规格铝西格玛工业铝型材三维设计

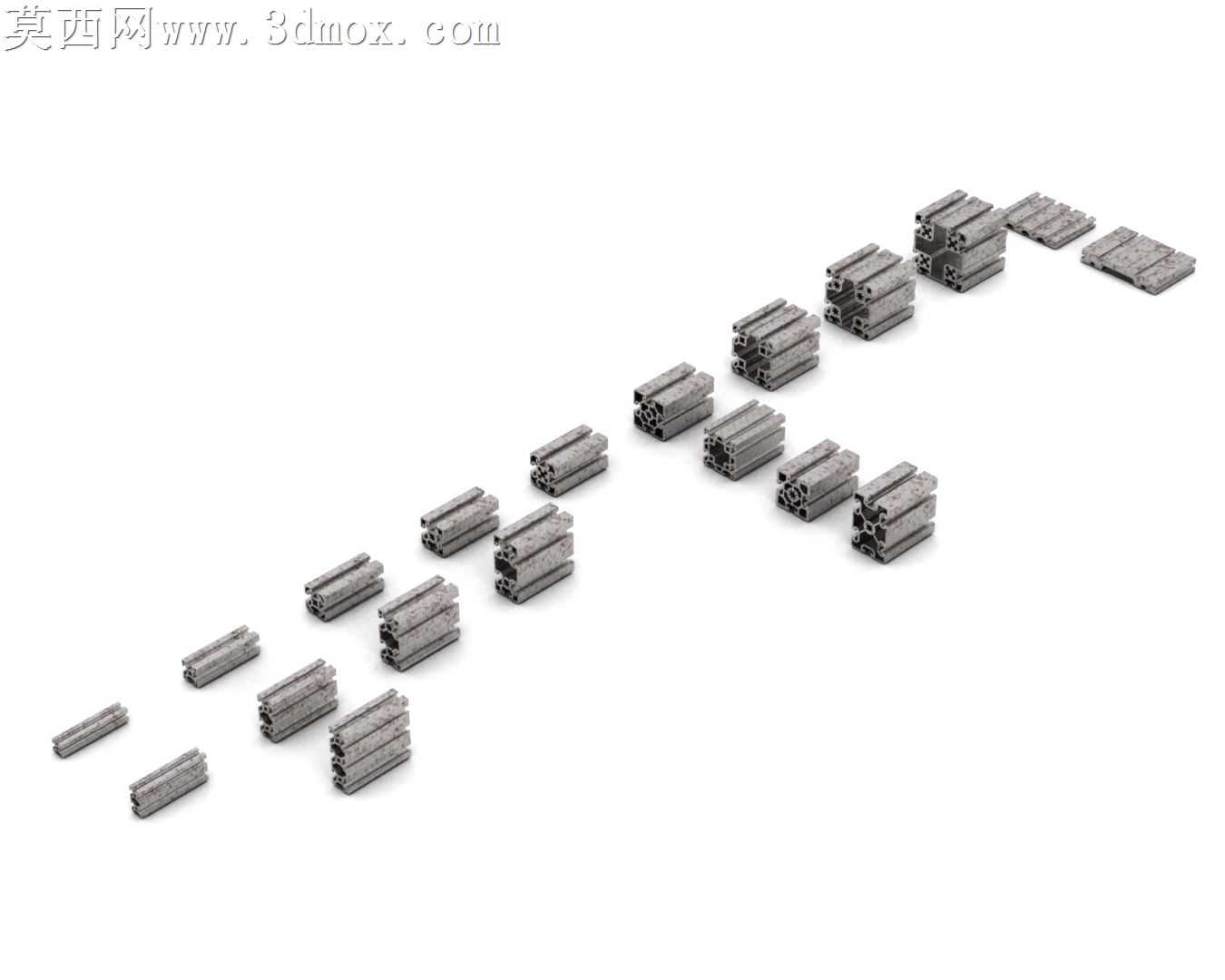

本作品为系列化铝西格玛工业铝型材的三维建模设计成果，建模过程严格遵循工业铝型材的标准化尺寸规范，完整还原了从20×20小规格到140系列大规格共二十余种不同截面尺寸的铝型材结构形态。建模阶段以参数化设计思路为核心，对每一款型材的截面轮廓、槽口尺寸、壁厚参数、安装孔位进行精准绘制，确保每一处结构细节都符合铝西格玛型材的通用装配标准，不同规格型材之间的槽位尺寸保持统一的适配性，可直接用于后续框架类结构的虚拟装配验证。材质渲染环节采用哑光银灰色铝合金材质，还原工业铝型材阳极氧化后的真实表面质感，对型材端面的截面结构、侧边的安装槽道做了细节强化处理，通过均匀的场景布光清晰展现每一款型材的外形特征与结构差异，避免不同规格型材在展示中出现视觉混淆。设计过程中充分考虑了工业铝型材的实际应用场景，覆盖了小型设备机架、中型防护框架、大型承重结构等不同负载需求对应的型材规格，每款型材的截面承重结构都按照实际挤压生产的工艺要求做了合理性优化，避免出现不符合生产工艺的薄壁、锐角结构。整套模型的结构逻辑清晰，不同规格的型材按照尺寸梯度有序排布，可直观展现同系列铝型材的尺寸递进关系，能够为工业框架设计、自动化设备机架搭建、生产线防护结构设计提供精准的三维模型参考，帮助设计人员快速完成型材选型与装配方案的前期验证，减少实际选型与装配过程中的尺寸适配问题。
