卧式线圈绕制加工专用设备结构

项目分类:铸造模 发布时间:2026-05-21 ID:1153605
  • 卧式线圈绕制加工专用设备结构
  • 卧式线圈绕制加工专用设备结构
  • 卧式线圈绕制加工专用设备结构
  • 卧式线圈绕制加工专用设备结构

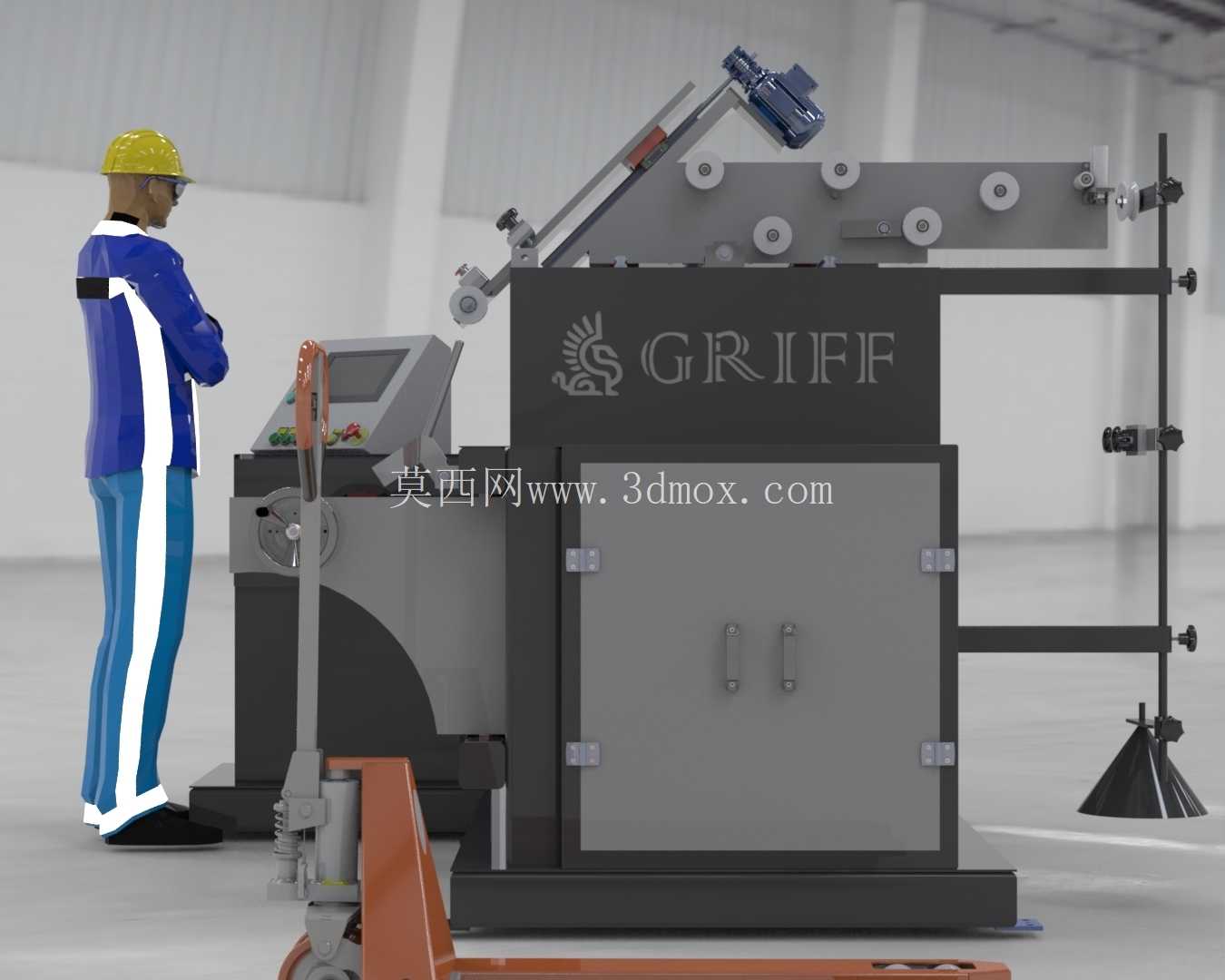

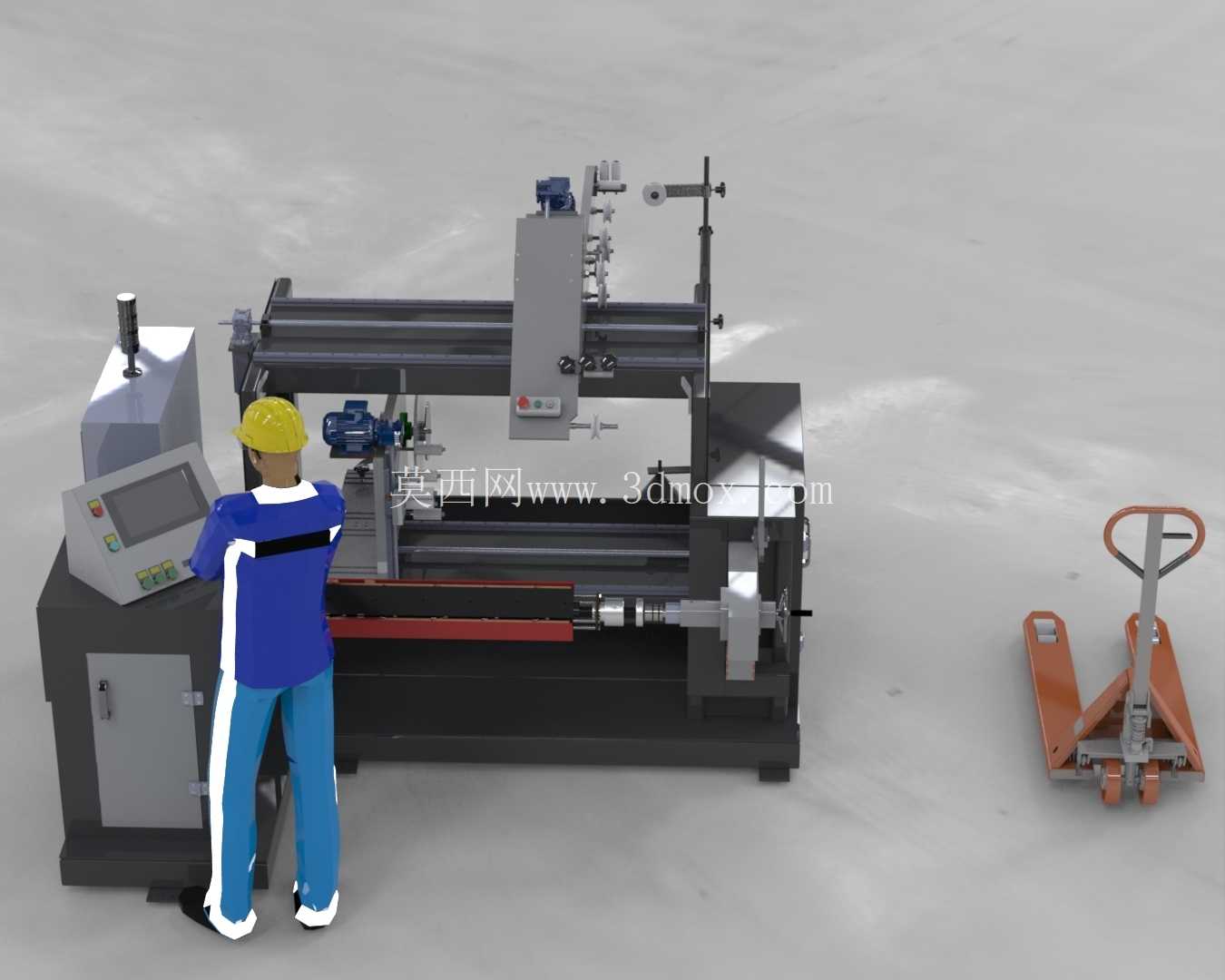

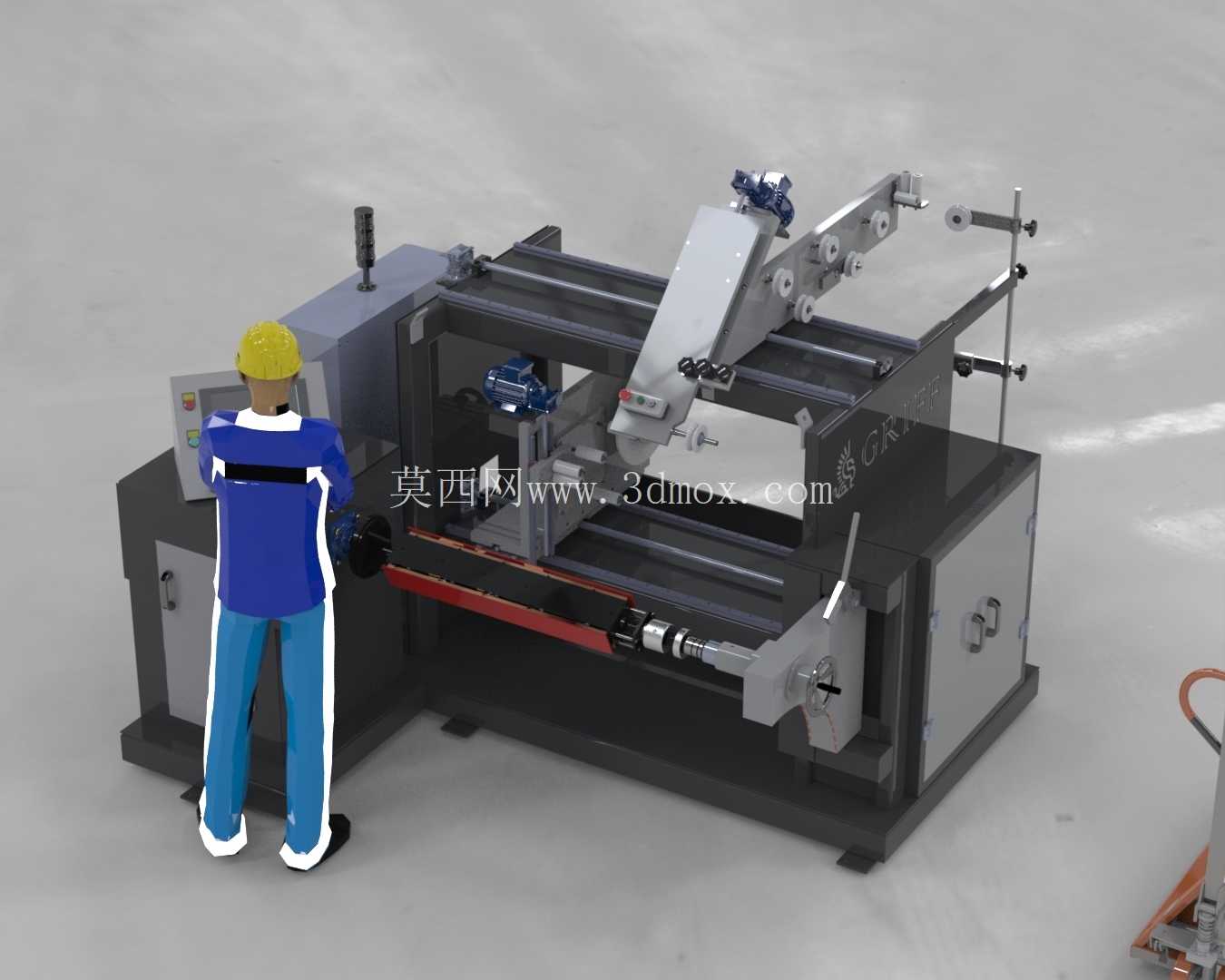

  这套卧式绕线设备的三维结构,核心面向电磁线圈、线缆绕组类产品的批量绕制加工场景,常见于电机定子生产、变压器线圈加工、特种线缆成卷等工业制造环节,区别于立式绕线设备的竖向排布逻辑,卧式结构的长轴横向布局更适配大长度、大直径线圈的连续绕制作业,能有效降低长幅线材绕制过程中的垂度形变问题。从设备整体布局来看,操作工位设置在机身左侧,配套触控式人机交互面板,操作人员可在工位完成参数设置、启停控制、绕线张力微调等操作,机身主体采用框架式焊接钢结构作为承载基础,底部设置可调式支撑脚,可适配车间不同平整度的地面安装需求,整体安装边界宽度控制在2.8米范围内,深度1.6米,高度1.9米,预留出操作人员的站立操作空间与设备后侧的维护检修通道,无需额外开挖地坑即可完成车间内的就位安装。

  设备的核心执行单元包含横向排布的主轴装夹机构、排线进给滑台、张力控制组件与线材导向架:主轴装夹端采用可更换卡盘结构,可适配不同内径的线圈骨架装夹,装夹范围覆盖内径50mm至300mm的常规线圈骨架,主轴驱动采用伺服电机搭配减速机构,可实现0-300转/分的无级调速,绕制过程中转速可根据线圈直径变化自动匹配,避免线材因转速过快出现拉伸形变或过松松散的问题。排线进给滑台搭载在机身中部的线性导轨上,通过滚珠丝杠与伺服驱动单元连接,可根据线材直径、线圈绕制节距参数实现精准的横向进给,进给精度可达0.02mm,保证绕制过程中线材排列整齐无叠线、间隙不均的问题;滑台上搭载的张力控制组件采用气动阻尼结构,可根据不同线径的线材设置恒定绕制张力,适配0.5mm至6mm直径的漆包线、绝缘线缆绕制需求,张力波动范围控制在±5%以内,避免张力过大拉细线材或张力过小导致线圈松散。

  设备上部的线材导向架设置有多组导向轮与过线瓷眼,可引导线材从放线架平稳进入绕制工位,导向轮采用耐磨尼龙材质,避免绕制过程中划伤线材绝缘层;导向架上还配套有线径检测传感器,可实时监测进给线材的直径波动,出现线径超差时及时触发停机信号,避免不合格线圈的产生。机身右侧设置有尾座顶紧机构,采用手动与气动结合的顶紧方式,可快速完成不同长度骨架的装夹定位,顶紧行程可达600mm,适配轴向长度200mm至800mm的线圈骨架加工。

  设备的电气控制单元集成在机身下部的柜体中,柜体采用密封式设计,适配车间多粉尘的加工环境,柜体侧面设置散热通风口与防尘滤网,保证电气元件长时间运行的散热需求;机身顶部设置有三色状态警示灯,可直观显示设备运行、待机、故障三种工作状态,方便车间管理人员快速掌握设备运行情况。从设计思路层面,这套结构优先考虑了长时间连续作业的稳定性,所有运动副均采用密封式润滑结构,减少日常维护频次;整体布局将操作人员的操作界面、急停按钮均设置在站立操作可触及的范围内,符合人机工程学设计要求,降低操作人员的劳动强度;各功能模块采用模块化设计,主轴单元、排线单元、张力单元均可根据实际加工需求进行快速更换调整,适配多规格线圈的柔性化生产需求,无需对设备主体进行大规模改造即可切换不同产品的绕制加工。
