双活动范围立柱式悬臂起重吊具结构

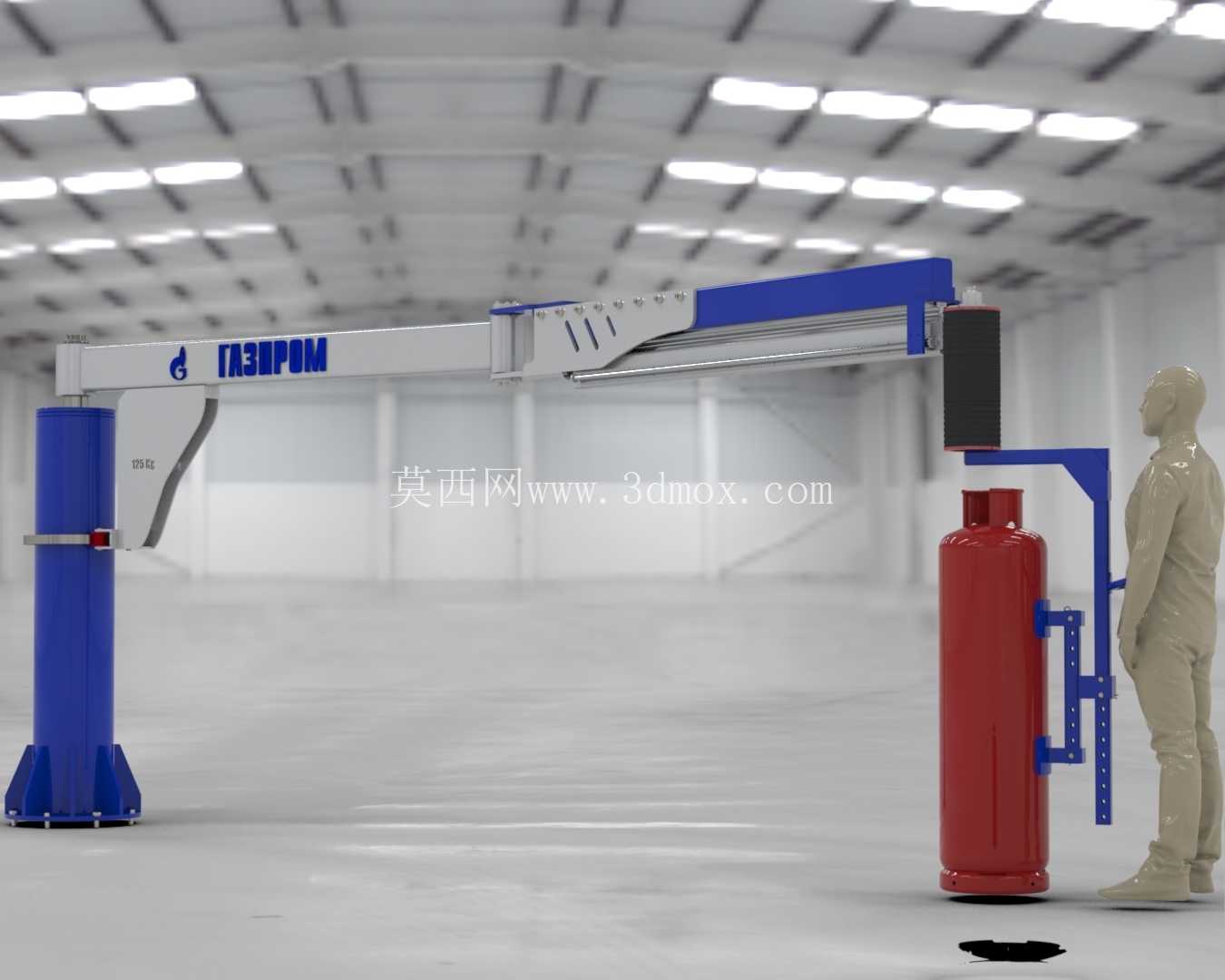

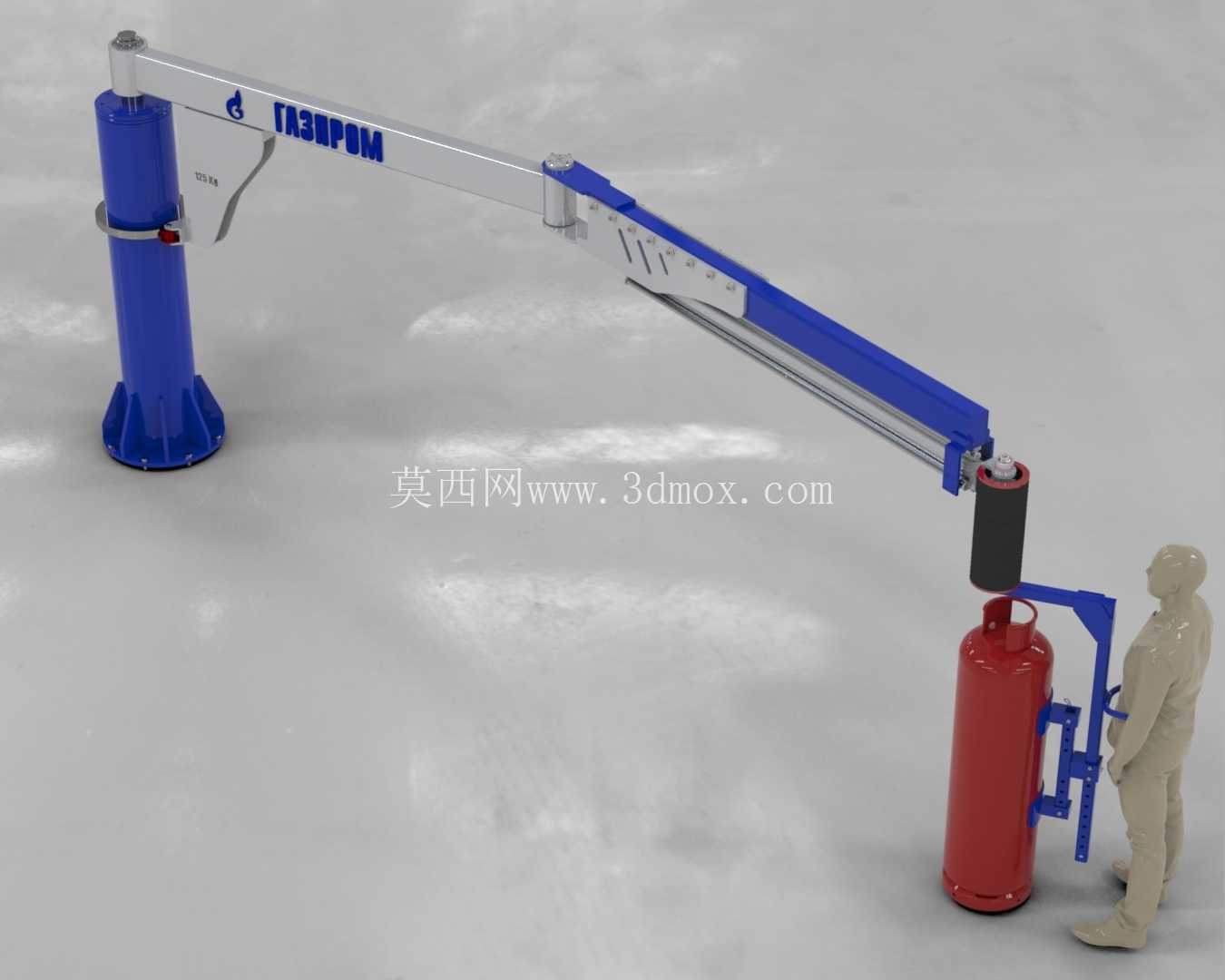

在中小吨位工位物料转运场景里，这类立柱式悬臂吊的覆盖灵活性一直是车间布局优化的核心考量点，不同于传统定幅悬臂仅能在固定半径内作业，这款结构在悬臂与立柱的回转衔接、末端吊具的关节处做了双段活动范围设计，主臂绕立柱可实现270°水平回转，末端吊具连接关节可实现180°俯仰摆动，能覆盖立柱周边绝大多数工位的取放料需求，不需要额外挪动工件摆放位置就能完成跨工位的物料转移，尤其适合气瓶类圆柱形工件、小型加工件的短距离吊运作业，在机加工车间、仓储分拣区、气瓶充装站这类需要频繁在小范围内转移重物的场景里，能大幅降低人工搬运的劳动强度，也不需要占用大面积的行车通道资源。

从结构设计逻辑来看，立柱采用大直径厚壁圆管作为主体支撑，底部通过法兰盘与地面预埋螺栓刚性连接，安装时需要保证立柱的垂直度偏差控制在千分之一以内，避免回转过程中出现偏载卡滞，法兰盘的安装孔位按照圆周均布设计，适配常规的混凝土地面预埋要求，安装边界需要预留至少大于悬臂最大回转半径300mm的安全操作空间，避免臂架回转时与周边设备、墙体发生干涉。主臂采用箱型梁结构，在保证抗弯强度的前提下尽可能降低自重，臂架与立柱的衔接处采用回转支撑结构，内置润滑通道，日常维护时只需要定期加注润滑脂就能保证回转顺畅，不会出现长时间使用后的卡顿问题。

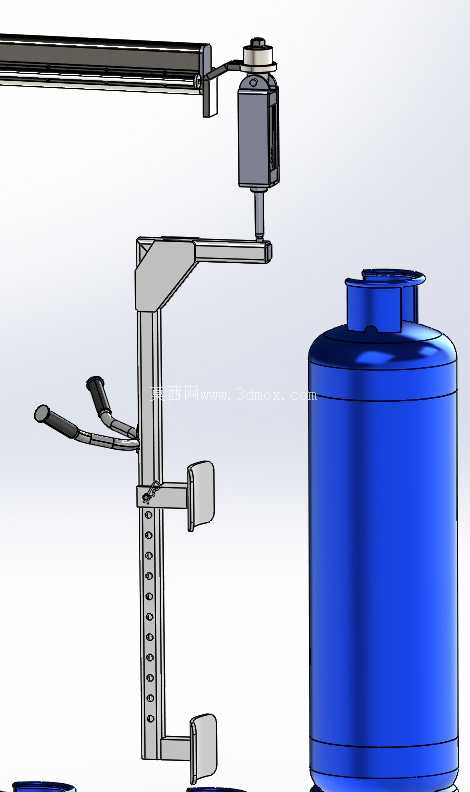

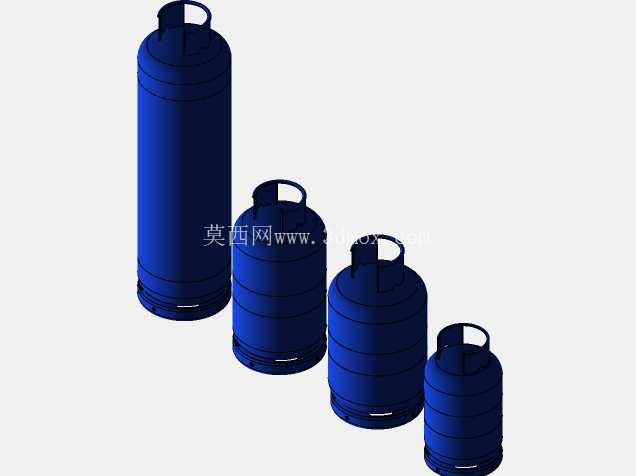

末端的吊具连接关节是这款结构的设计亮点，不同于传统悬臂吊末端仅能实现垂直起吊，这个关节可以在垂直平面内实现180°的角度调整，配合主臂的水平回转，能让吊具精准对准工件的吊点位置，哪怕是放置在工位角落、与臂架存在一定角度偏差的工件，也不需要人工拖拽调整工件位置就能完成挂钩起吊，针对圆柱形气瓶这类需要直立转运的工件，吊具还配套了专用的环抱式固定架，起吊过程中可以牢牢抱紧工件外壁，避免转运过程中工件晃动、倾斜，保证吊运过程的稳定性，固定架与关节的连接采用快拆式销轴结构，可以根据不同的工件类型快速更换对应的吊具，适配不同规格、不同形状的工件吊运需求。

设计过程中需要重点校核两处连接位置的结构强度，一处是立柱与底部法兰的焊接位置，需要承受整个臂架、吊具以及额定起吊重量带来的倾覆力矩，焊接时需要采用全焊透结构，焊后做去应力处理，避免长期受交变载荷出现焊缝开裂的问题；另一处是主臂与回转支撑的连接位置，这里是整个臂架的受力支点，需要承受臂架自重带来的弯矩以及起吊时的动载荷，连接螺栓需要采用高强度螺栓，按照规定扭矩拧紧，并且定期检查螺栓的预紧力，防止出现螺栓松动引发的安全隐患。臂架的长度设计需要结合实际工位的覆盖范围确定，过长会导致臂架末端挠度变大，影响起吊精度，过短则无法覆盖全部需要作业的工位，通常在5米以内的臂长范围内，270°的回转角度已经可以覆盖立柱周边三个相邻工位的作业需求，完全能满足大多数中小车间的工位转运需求。

在实际使用过程中，这类悬臂吊的操作门槛很低，操作人员只需要简单培训就能掌握操作方法，臂架的回转阻力很小，手动就能轻松推动臂架转动到目标位置，不需要额外配置复杂的驱动系统，降低了设备的制造成本和后期维护成本，对于预算有限、不需要大吨位长距离吊运的车间来说，这类结构的实用性远高于大型桥式行车，而且安装时不需要对厂房顶部结构做改造，只需要处理地面基础就能完成安装，对于老旧厂房改造、临时作业区布置的场景适配性很强。吊具的关节处设置了机械限位结构，当摆动角度达到180°的极限位置时会自动限位，避免关节过度转动导致结构损坏，同时也能防止吊具摆动幅度过大引发的工件碰撞问题，主臂的回转位置也设置了可调式限位挡块，可以根据车间的实际布局调整回转的极限角度，避开周边的固定障碍物，进一步提升使用的安全性。
