偏心式皮带张紧调节装置结构设计

　　在带传动系统的实际运维与整机设计环节，皮带张紧度的控制直接决定传动效率、皮带使用寿命以及整套传动链路的运行稳定性，传统的定期张紧、自动张紧结构往往需要预留较大的安装调整空间，或是需要配套额外的弹性施力元件，在布局紧凑的小型动力传输场景中适配性不足，偏心式皮带张紧装置正是针对这类紧凑安装场景开发的专用张紧部件。这款偏心张紧结构的核心功能是通过偏心安装的转动副实现张紧轮位置的快速调整，无需额外设计长条形调节腰孔，也不需要配套张紧弹簧等弹性元件，仅通过转动偏心基座就能改变张紧轮与皮带的接触压紧量，调整到位后通过安装孔的紧固件锁死即可完成张紧作业，后期维护时仅需松开紧固件重新转动偏心座就能补偿皮带磨损带来的松弛量，

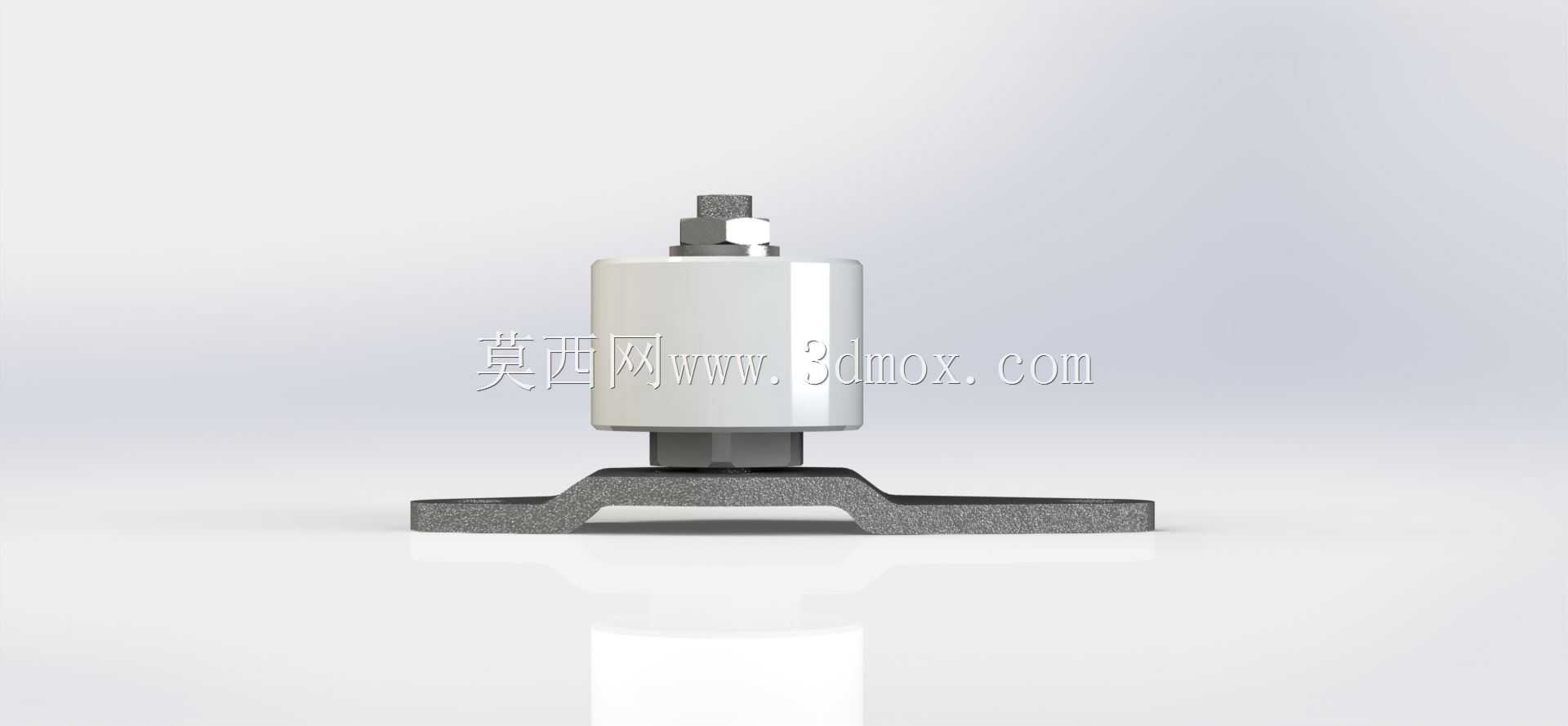

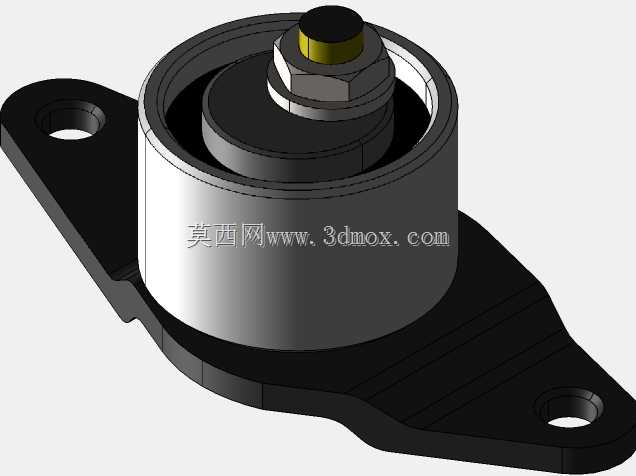

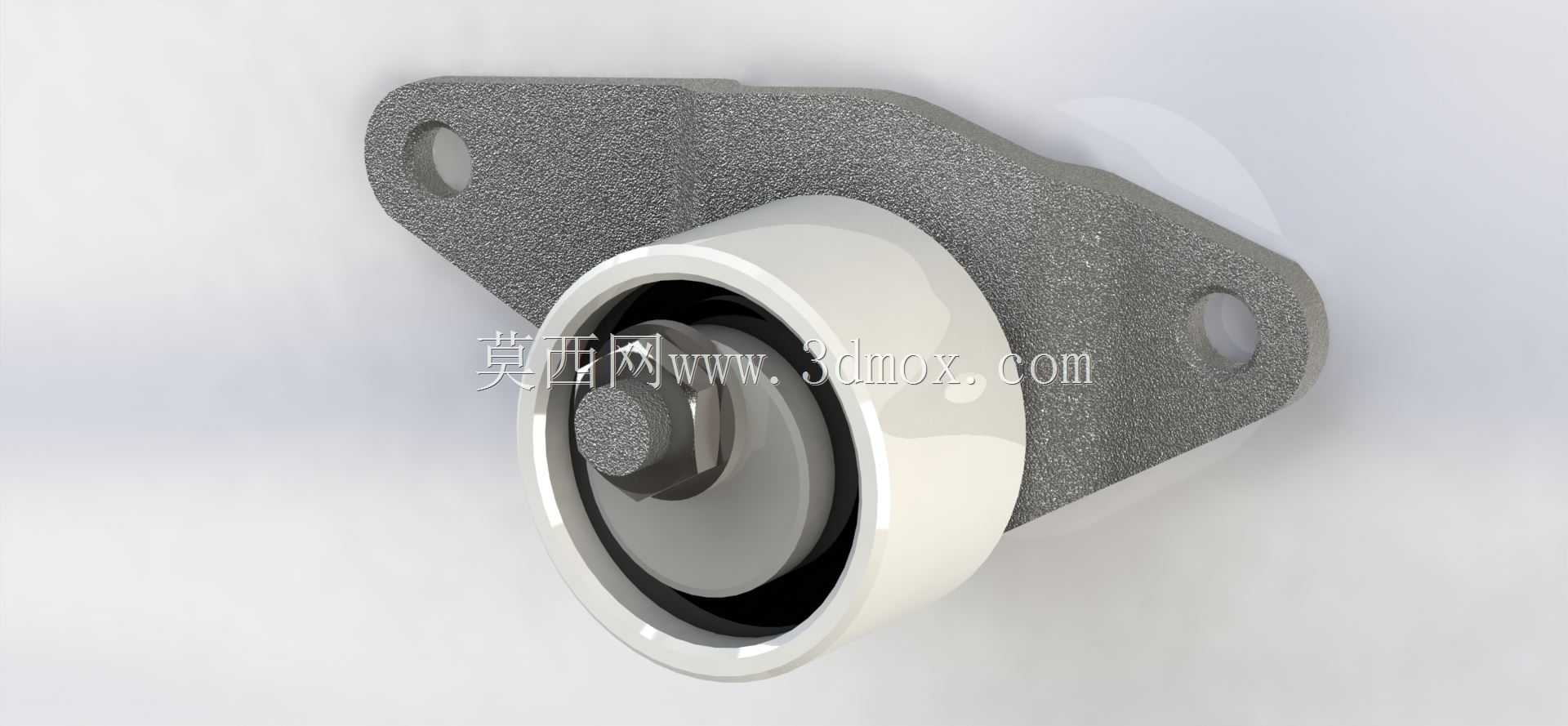

　　操作流程比传统张紧结构简化近六成。从设计思路层面来看，这款张紧装置将安装基座与偏心调节结构做了一体化整合，安装法兰采用双孔耳式布局，两个安装孔的中心距经过严格匹配，适配多数小型动力设备的安装面预留孔位，安装面做了铣平处理，保证与设备基体贴合时无间隙，避免运行过程中出现振动偏移。张紧轮部分采用内嵌滚动轴承的结构设计，轮体表面做了光滑圆弧过渡，与皮带接触时不会出现应力集中切割皮带的问题，轴承的选型匹配了常规小型带传动的径向载荷要求，能够承受皮带张紧后带来的持续径向压力，长期运行不会出现卡滞、异响问题。偏心结构的偏心量经过反复校核，既保证了足够的张紧调节行程，能够覆盖皮带从全新安装到磨损极限的全部松弛量补偿需求，

　　又不会因为偏心量过大导致调整时张紧力过载拉损皮带，调整过程中张紧轮的运动轨迹始终与皮带传动平面保持平行，不会出现皮带跑偏、偏磨的问题。从安装边界来看，这款张紧装置的整体外轮廓做了紧凑化处理，安装基座的厚度控制在较小范围内，突出安装面的轮体部分轴向尺寸经过优化，不需要在设备侧壁预留过深的容纳空间，两个安装耳的外形做了切边优化，不会和周边的传动轮、机架结构产生干涉，在布局非常紧凑的小型内燃机、农用机械、轻工输送设备的传动舱内都能顺利安装。实际应用场景中，这类偏心张紧装置广泛用在小型动力设备的正时传动、附件传动环节，比如小型通用汽油机的正时皮带张紧、小型输送线的平皮带张紧、农用微耕机的传动皮带张紧等场景，相比自动张紧轮成本更低，

　　相比定期移位张紧的结构操作更便捷，不需要挪动电机或主动轮的位置就能完成张紧度调整。结构细节上，偏心转轴与安装基座的配合采用过渡配合，调整时的阻尼感适中，既不会因为配合过松导致锁死前出现位置偏移，也不会因为配合过紧导致调整时需要过大的操作力，轮体与轴承的配合采用过盈配合，配合面做了防锈处理，长期在多尘、潮湿的工况下运行也不会出现轮体与轴承外圈相对滑动的问题。安装法兰的两个固定孔采用沉孔设计，紧固件安装后头部不会突出法兰表面，避免和周边运动部件产生刮碰，轮体的外缘做了倒角处理，皮带安装时可以顺着倒角顺利滑入张紧位，不需要使用撬棍等工具强行撬动皮带，减少安装过程中对皮带的损伤。在实际选型匹配时，只需要确认皮带的截面宽度、所需的张紧行程以及安装面的孔位尺寸，就能快速匹配这款张紧装置，不需要额外设计复杂的连接支架，大幅缩短设计阶段的零部件开发周期，也降低了后续备件替换的适配难度。
