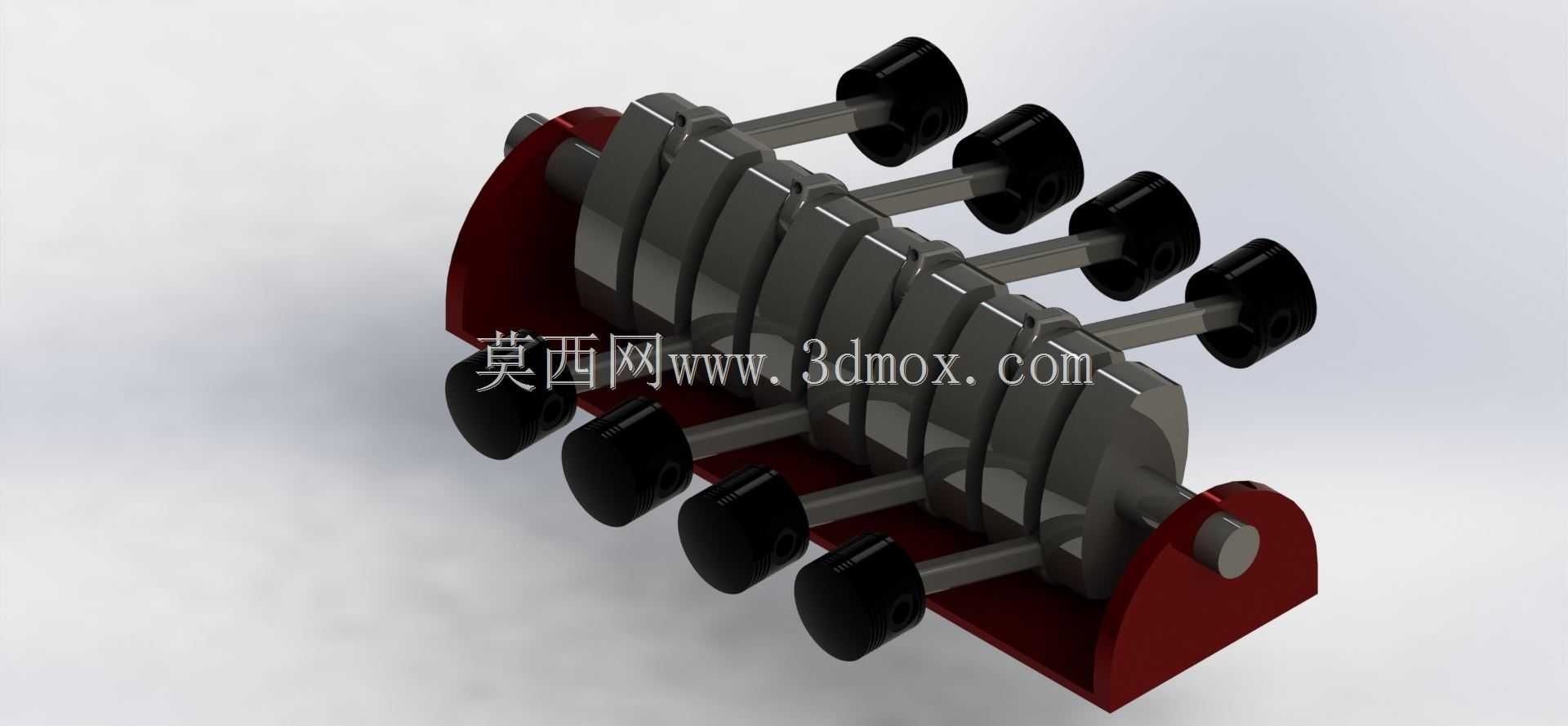

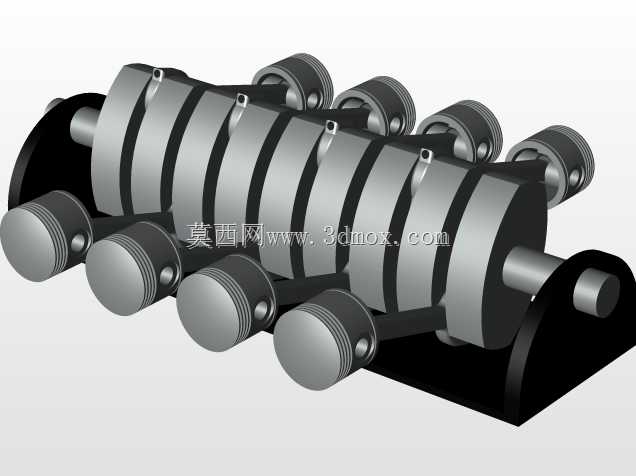

直列八缸曲柄活塞联动机构结构设计

　　这套曲柄活塞联动结构，是往复式动力机械里最核心的运动转换单元，日常接触最多的应用场景就是车用内燃机、小型固定式发电机组、通用动力汽油机的动力端核心段，做这套结构建模的时候，最先要捋顺的是曲柄销的相位排布逻辑——直列排布的八个活塞，每一组曲柄销的错角要和做功顺序完全匹配，不然整个机构运转起来会出现一阶、二阶惯性力失衡，轻则运转抖动异常，重则轴系疲劳断裂。实际装配的时候，活塞销和活塞座孔、连杆小头衬套的配合要选过渡配合，不能过松导致运转敲缸，也不能过紧造成活塞销卡滞抱死，曲柄主轴颈的同轴度公差要控制在0.02mm以内，不然高速运转时轴瓦会出现偏磨，大幅缩短整机大修周期。从安装边界来看，这套结构的主轴颈两端支撑座是一体式铸钢支座，

　　支座的安装孔位中心距要和缸体曲轴箱的轴承孔位完全对齐，活塞上行到上止点时，活塞顶面和缸盖燃烧室的预留间隙要控制在0.8-1.2mm，间隙过大压缩比不足动力输出疲软，间隙过小则会在热机状态下出现活塞撞气门的严重故障。设计过程中特意把连杆的杆身做成了工字形截面，在保证抗弯抗扭强度的前提下尽可能降低往复运动件的质量，减少曲轴运转时的惯性载荷，曲柄臂上预留的平衡块是和曲柄一体铣削成型的，每一块平衡块的质心位置都经过动平衡校准，能抵消80%以上的往复惯性力和旋转离心力，让整个机构在额定转速下运转更平顺。活塞裙部做了微椭圆型线设计，热机状态下裙部膨胀后能和缸壁保持均匀贴合，避免冷机敲缸、热机拉缸的问题，活塞环槽的宽度尺寸严格匹配气环、

　　油环的装配公差，油环的回油孔位置要对准活塞内腔的回油通道，避免机油窜入燃烧室造成烧机油故障。实际做结构验证的时候，要先做无载荷下的盘车测试，逐缸检查活塞运行到上止点、下止点时有没有卡滞点，连杆大头和曲柄销的配合间隙要留足热膨胀余量，主轴瓦的油槽要和缸体油道完全对齐，保证压力机油能顺利输送到各个摩擦副表面形成油膜。很多新手做这类结构建模的时候，容易忽略曲柄销和连杆大头的侧向间隙，这个间隙如果留得不足，连杆在摆动过程中会和曲柄臂发生摩擦干涉，运转一段时间就会出现连杆端面磨损的问题；还有活塞销的卡簧槽深度要足够，卡簧装入后要完全卡入槽内，不然高速运转时卡簧脱出会直接打坏缸套和活塞。这套结构的动力传输逻辑是，活塞承受燃烧膨胀的推力后，

　　通过活塞销传递给连杆，连杆把活塞的直线往复运动转化为曲轴的旋转运动，再通过曲轴后端的动力输出端把扭矩传递给传动系统，整个运动过程中，曲轴的曲柄半径决定了活塞的行程，曲柄半径和连杆长度的比值直接影响活塞的侧推力大小，比值越大活塞对缸壁的侧推力越大，机械损耗越高，所以设计时把连杆长度和曲柄半径的比值控制在3.2左右，兼顾结构紧凑性和机械效率。从外形尺寸来看，整个机构的总宽度由八个活塞的缸心距决定，缸心距的尺寸要兼顾缸套壁厚、冷却水套空间和整机宽度要求，总长度由两端支撑座的外侧安装面距离决定，安装时要保证支撑座和缸体结合面的平面度公差在0.05mm以内，避免装配后曲轴出现弯曲应力。
