户外便携折叠式露营柴火炉结构设计

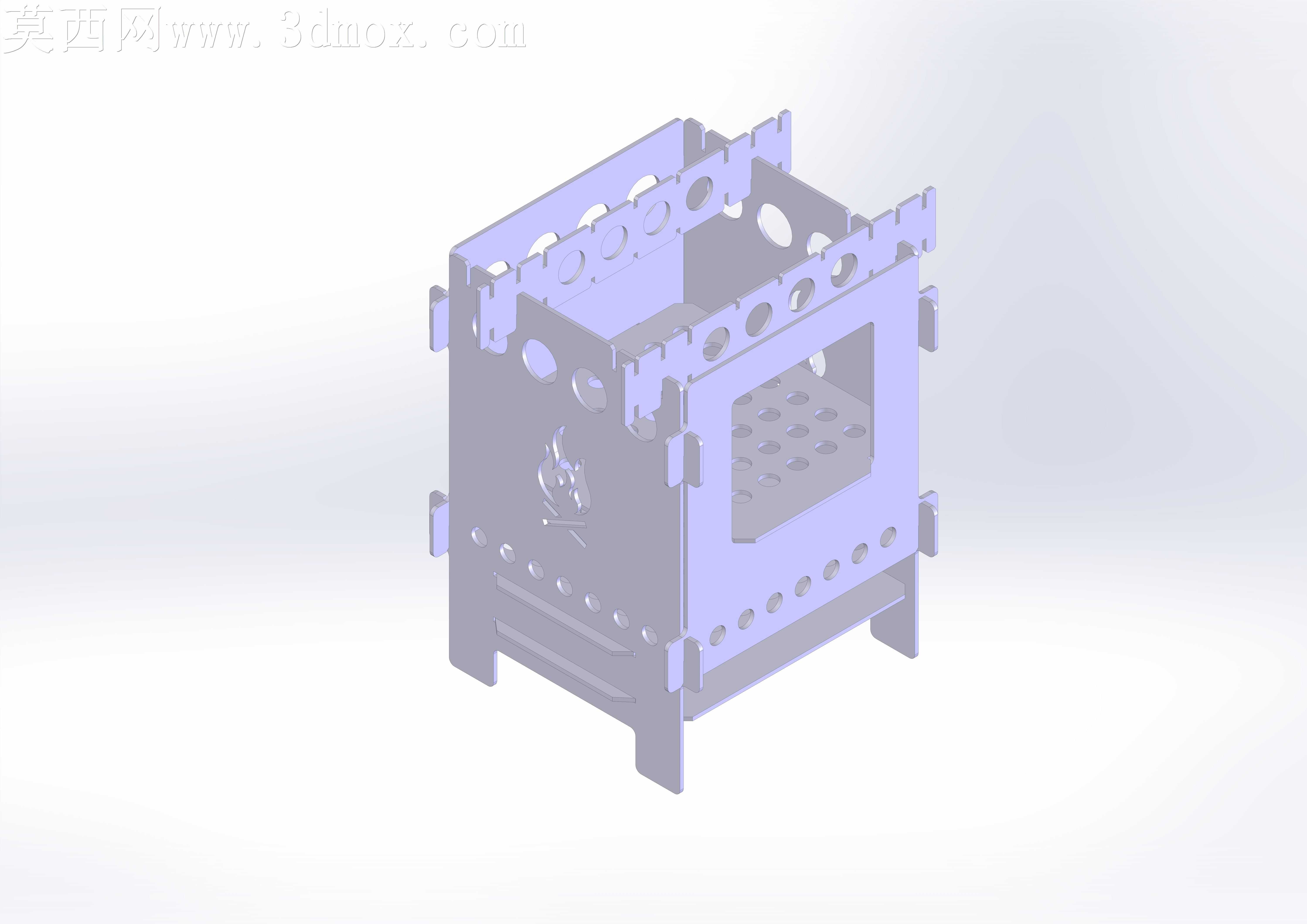

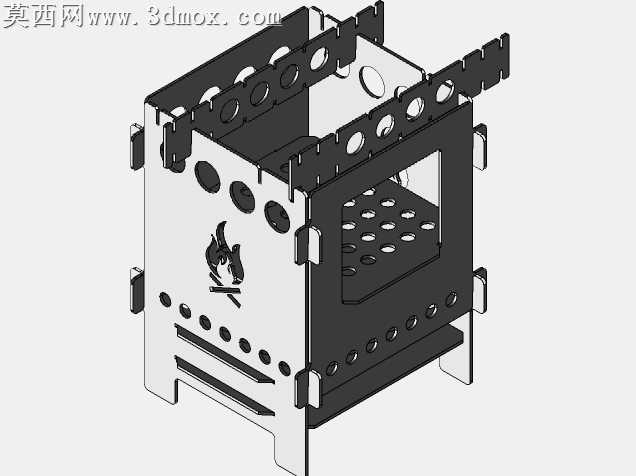

本作品为户外使用的折叠式柴火炉三维建模设计，整体采用钣金拼接式结构设计思路，在三维建模过程中优先对各钣金部件的折弯边、拼接卡槽、定位卡扣进行参数化绘制，确保每一块板材的拼接公差控制在合理范围，无需额外焊接或紧固件即可完成组装，实现快速折叠收纳与展开使用的功能需求。建模阶段对炉体的通风结构做了精细化设计：炉体侧壁排布多组圆形通风孔，不同高度的通风孔可形成炉内的空气对流层，提升柴火燃烧效率，减少燃烧过程中的烟气产生；炉体正面开设带密集冲孔的观察添料口，既可以随时观察炉内柴火燃烧状态，也能通过该口补充燃料，冲孔结构可阻挡燃着的柴块向外掉落，提升使用安全性。炉体顶部设计为可拓展的卡槽式支架结构，展开后可适配不同尺寸的锅具，满足露营场景下烧水、烹饪、烧烤等多种使用需求，折叠后支架可贴合炉体侧壁，大幅缩小收纳体积，方便户外携带。渲染阶段采用哑光耐高温金属材质赋予炉体各部件，还原金属钣金的磨砂质感，对通风孔、拼接卡扣、底部支撑脚的边缘做了倒角处理的细节呈现，避免尖锐边角带来的使用安全隐患。炉体侧面设计有专属的火焰标识，提升产品辨识度，底部的支撑脚采用外翻式结构设计，展开后可形成稳定的支撑平面，在不平整的户外地面也能保持炉体平稳，同时支撑脚与炉身的拼接结构做了限位设计，展开后不会出现滑脱、塌陷的问题。整体结构设计充分考虑户外使用的便携性、实用性与安全性，所有部件均可通过钣金冲压、折弯工艺实现量产，各拼接部位的卡扣结构经过反复建模校验，确保多次折叠展开后仍能保持紧密拼接，不会出现松动晃荡的情况，炉内的承柴格栅采用一体化冲孔设计，既可以承托燃料，也能让燃烧后的灰烬自然掉落至炉底，方便使用后的清理工作。
