HC-SR04超声波测距传感器三维建模作品

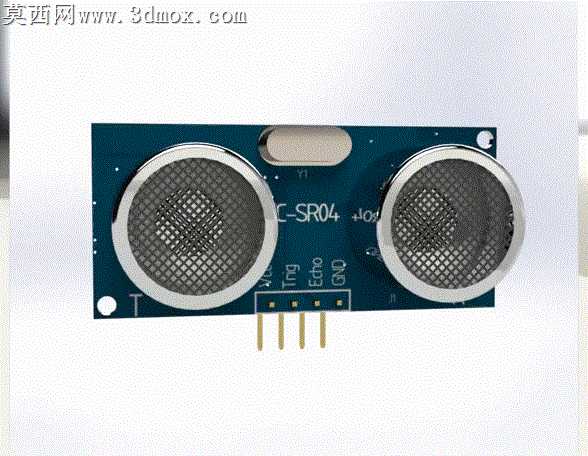

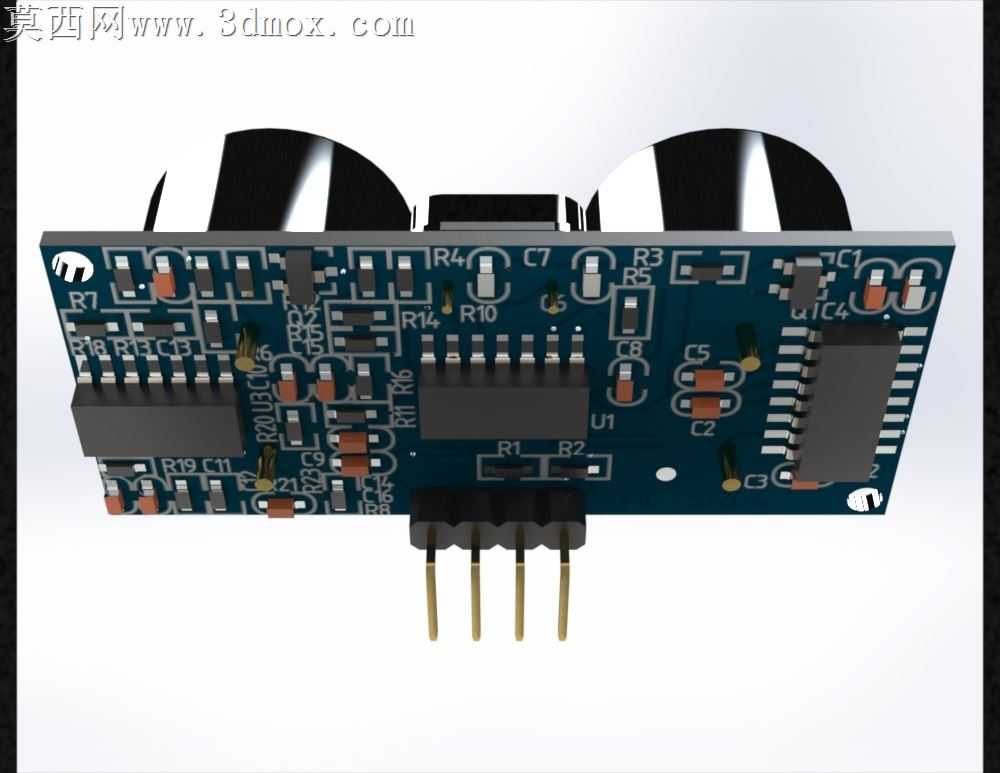

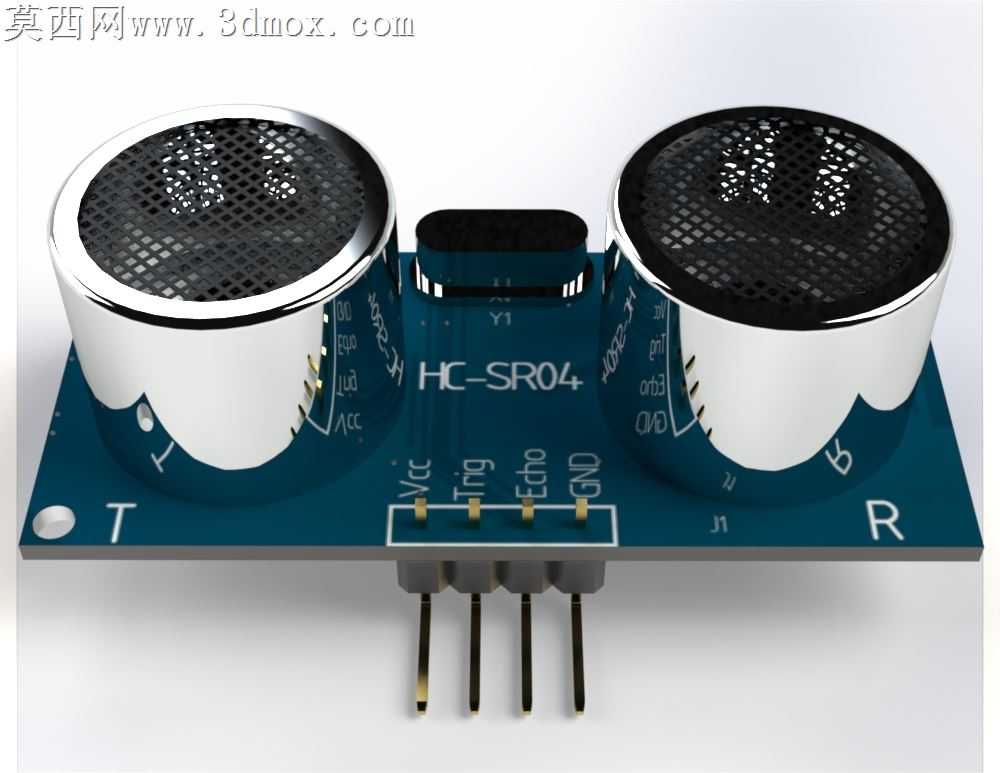

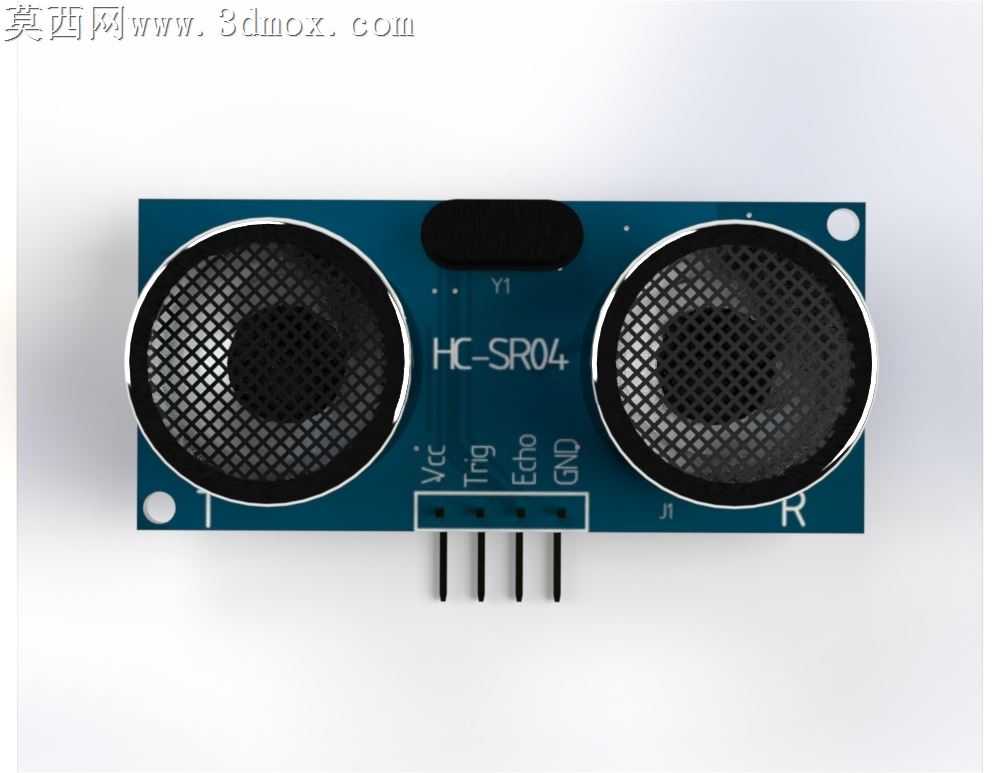

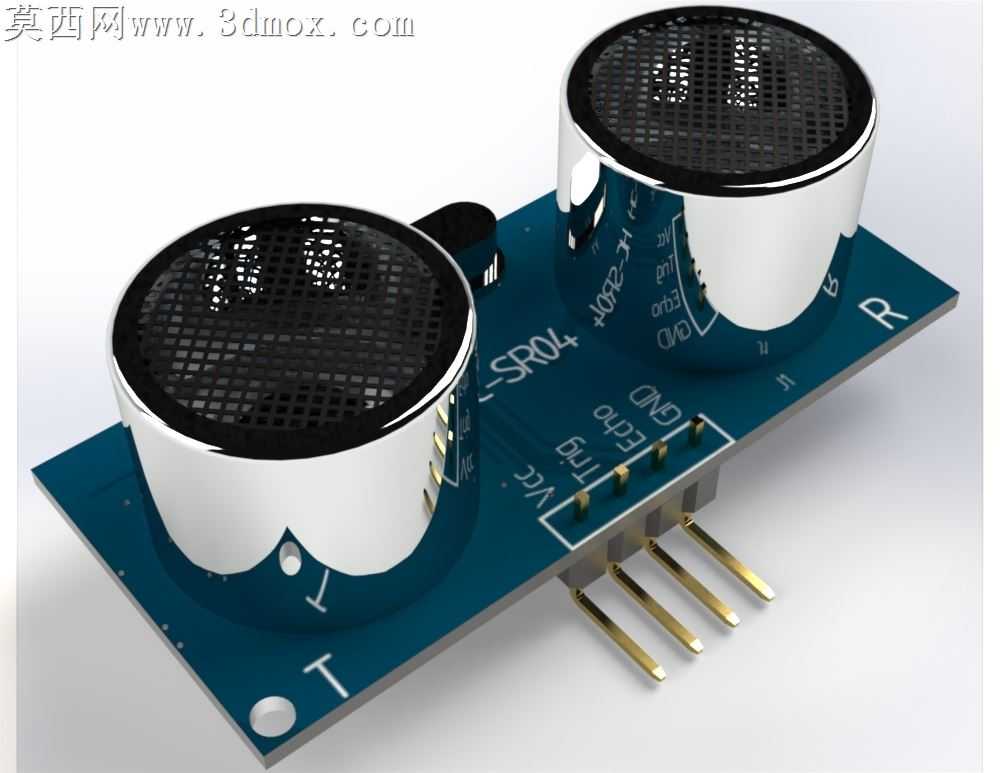

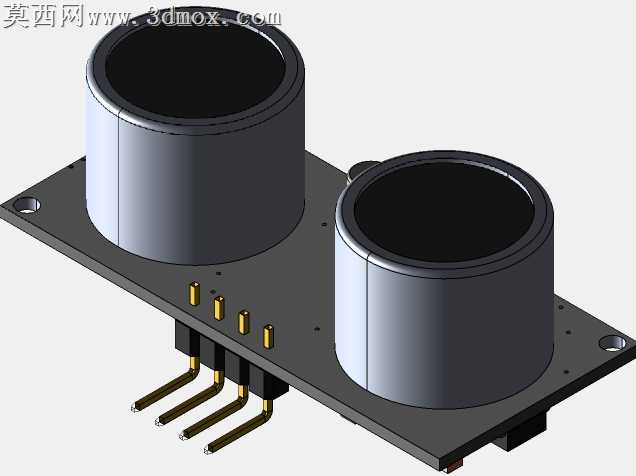

本作品为HC-SR04超声波测距传感器的三维建模成果，建模过程中严格对照实物的尺寸比例与结构细节开展还原工作，首先针对传感器的核心PCB基板进行建模，精准还原基板的矩形轮廓、边角弧度以及板上的定位孔位，确保基板的长宽厚参数与实物完全匹配。针对板上的两个核心超声波换能器部件，建模时重点还原其圆形金属外框的厚度、边缘倒角，以及换能器表面的网状格栅结构，通过阵列排布的细小网格特征还原实物的声学罩细节，保证换能器的安装位置、间距与实物完全一致，还原两个探头平行排布的结构特征。针对板上的辅助电子元件，包括圆柱形的晶振元件、直插式排针引脚，建模时还原晶振的椭圆柱外形、表面的哑光质感，排针部分还原四根金属插针的圆柱形态、等距排布特征以及插针与基板焊接位置的微小焊盘结构，同时还原板上丝印的字符标识的位置与轮廓，不遗漏板上的小型圆形定位标记细节。材质设置阶段，为PCB基板赋予深蓝色哑光阻焊材质，还原电路板的典型质感，金属换能器外框赋予亮面镀铬金属材质，表面格栅赋予深灰色哑光声学网膜材质，晶振元件赋予银灰色金属外壳搭配顶部白色哑光标识面的材质，排针赋予亮金色铜质金属材质，不同材质的粗糙度、反光度参数经过反复调试，贴近实物的视觉效果。渲染阶段采用柔和的均匀漫反射光源，避免过强的反光遮挡模型细节，调整视角以完整展示传感器的正面结构与引脚特征，同时搭建简化版模型适配快速装配场景，详细版模型保留全部细节用于展示与结构验证，建模全程遵循实物的装配逻辑，所有部件的拼接位置、贴合关系完全符合真实传感器的生产装配逻辑，可用于Arduino相关电子项目的装配仿真、结构干涉检查以及展示渲染使用。
