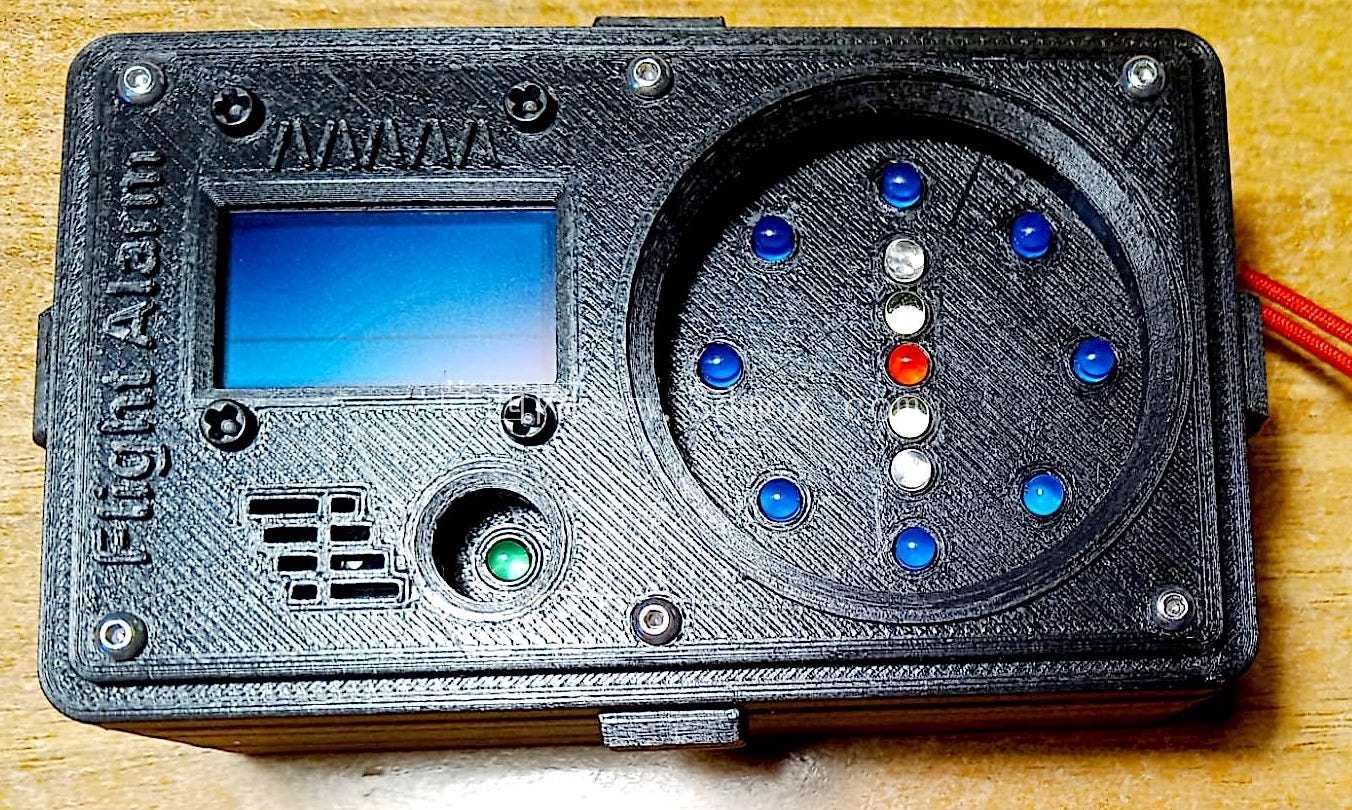

适配LilyGO开发板的飞行报警LED环机箱结构

这套结构件是针对开源飞控配套的状态报警外设做的集成化承载设计，核心解决LilyGO T-Echo、T-Beam两类开发板在飞行类项目中外接LED报警环时的安装散乱、防护不足、走线杂乱的工程问题。在户外飞行测试、小型无人机搭载、远程遥测节点部署这类场景里，裸露的开发板与外接LED环很容易受起降时的扬尘、低空飞行的植被剐蹭、临时拆装的磕碰损坏，同时零散的接线在设备振动时容易松脱，导致报警信号失效，这套三部分组合式的机箱结构就是针对这些实际工程痛点做的定向优化。

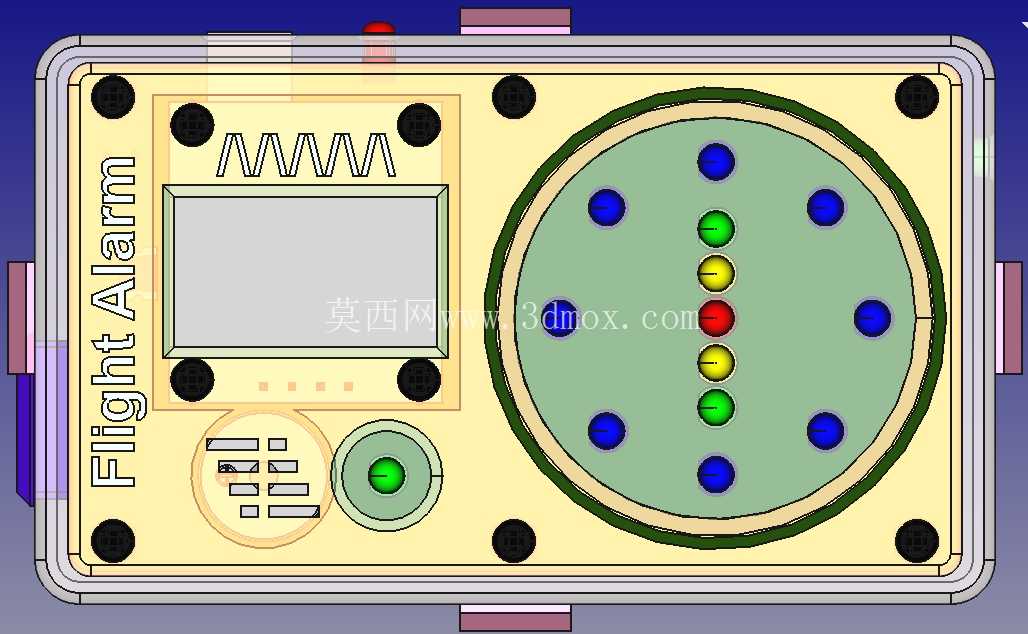

从功能实现上看，结构内部预留了Arduino Nano ESP32控制板的安装位，同时兼容LilyGO T-Echo与T-Beam两类放大器板卡的固定孔位，板载的LED报警环采用周向排布的安装槽，每颗LED都对应独立的定位柱，避免组装时灯珠偏移导致的光信号显示角度偏差，不同颜色的灯珠可以对应不同的飞行状态：比如低电压警示、信号丢失告警、飞行模式切换提示，周向环形的排布方式可以保证设备在任意水平角度都能清晰观察到灯光状态，不需要刻意调整观察视角。结构内部同时预留了SoftRF M.Braner固件配套的射频模块安装空间，不需要额外外接固定件就能完成模块叠装，减少整体设备的外接冗余。

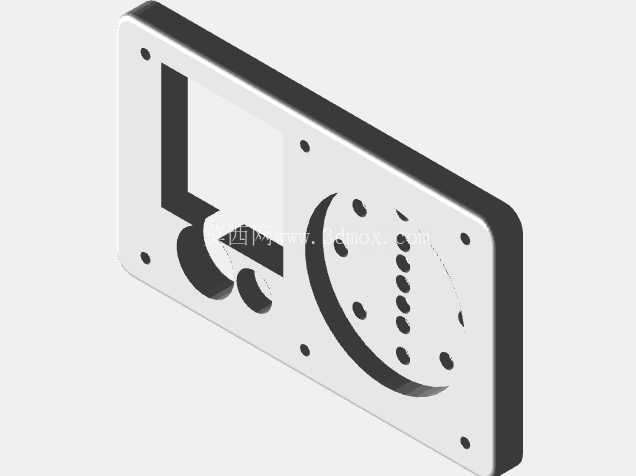

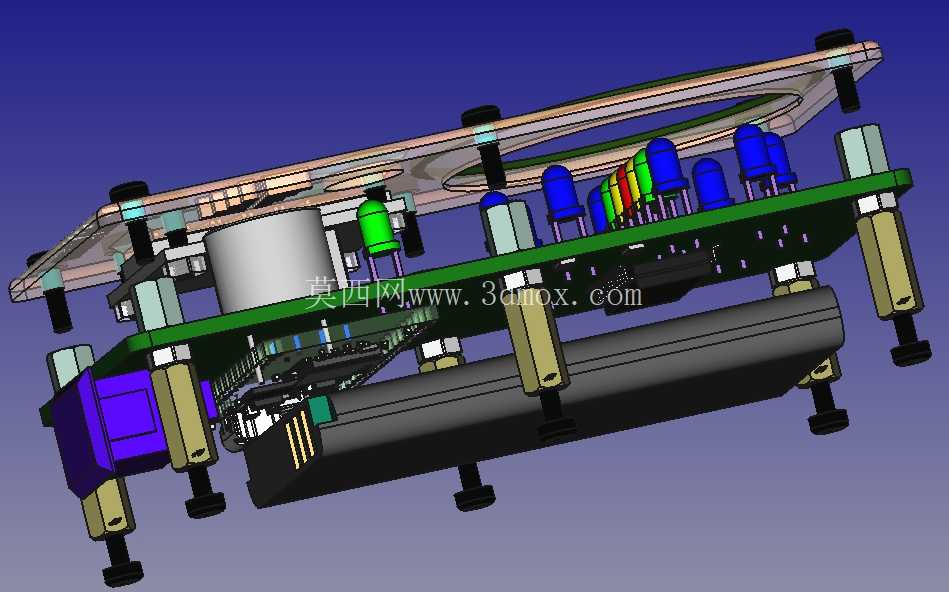

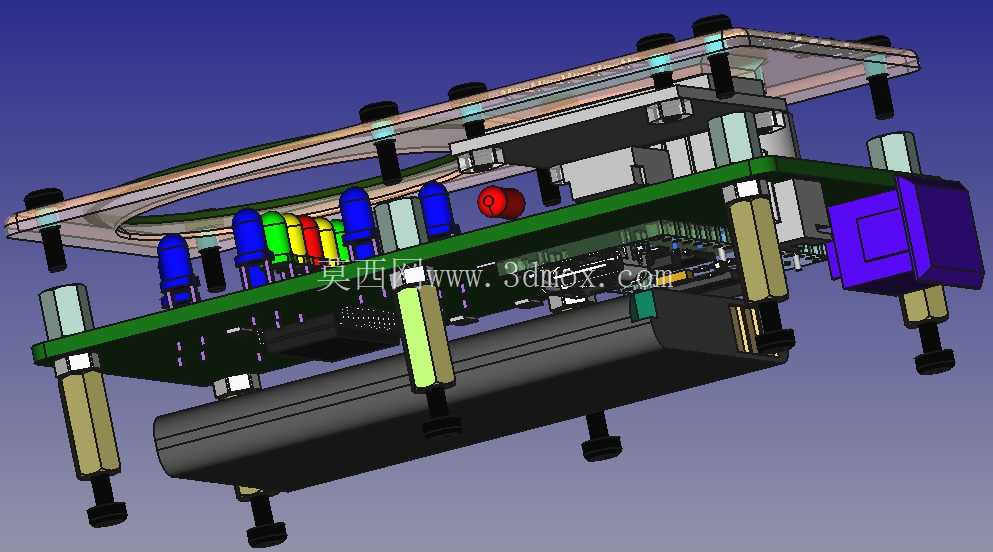

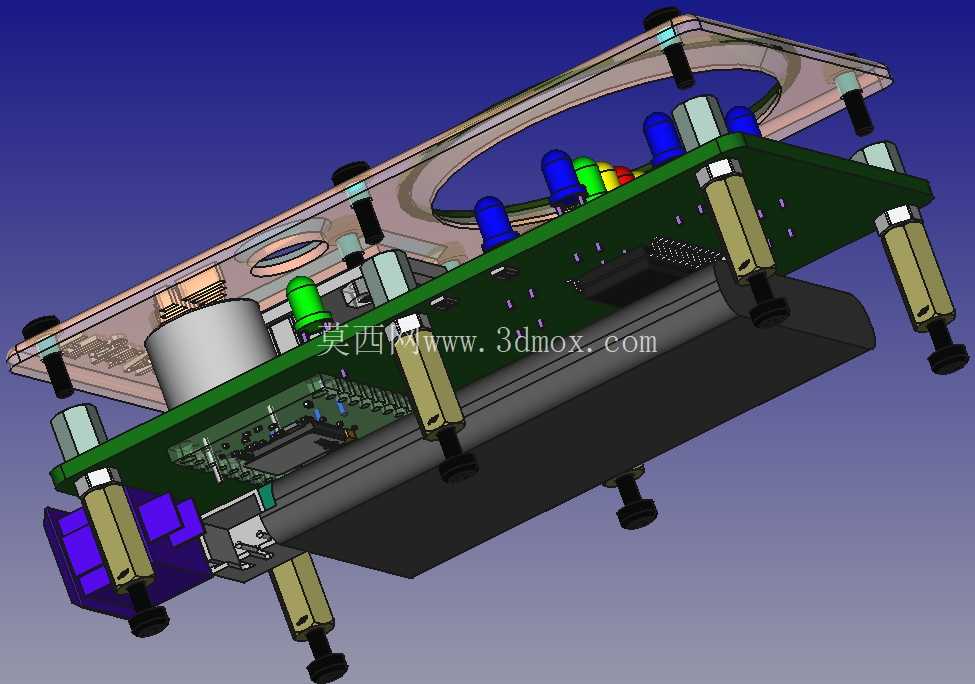

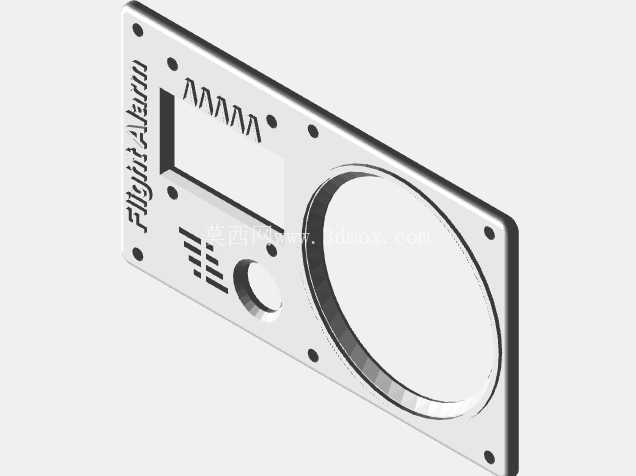

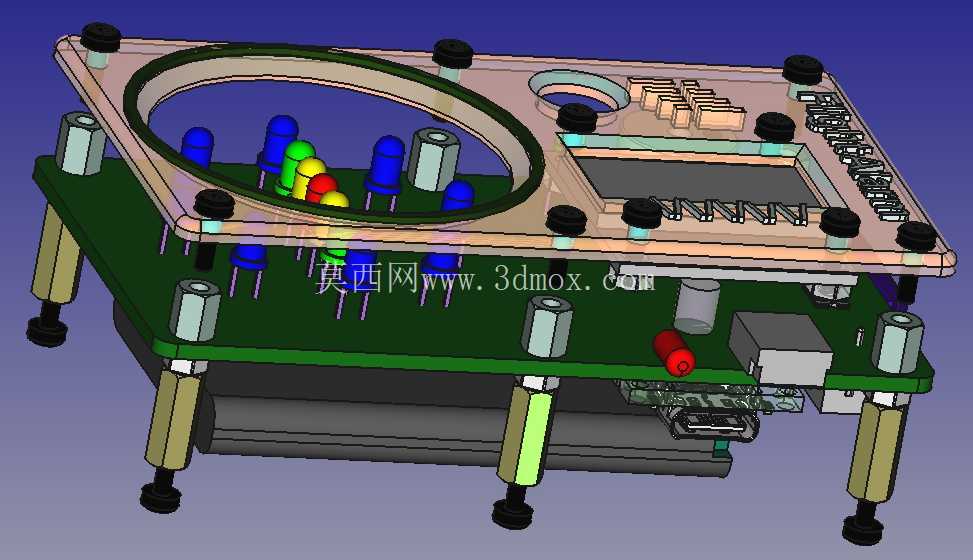

设计思路上采用分层叠装的架构，最上层为LED环固定层，预留了透光的环形避让槽，灯珠顶端与上层盖板保持1.2mm的安全间隙，既避免盖板压损灯珠，也能防止外部灰尘直接附着在灯珠表面影响发光效果；中间层为核心板卡安装层，按照两类开发板的实际接口位置预留了USB接口、天线接口、按键的避让缺口，不需要拆卸机箱就能完成固件烧录、按键操作、天线接驳；最下层为电池容纳仓，适配常规的18650锂电池组安装，仓体内部设置了电池限位筋，避免飞行过程中电池晃动移位导致的供电接触不良。层与层之间采用铜柱加螺丝的固定方式，支撑柱的长度经过精确核算，保证每层板卡之间的接线有足够的弯折半径，不会出现线材被层板压损的问题，同时拆装时只需要拆卸对应层的固定螺丝就能完成局部模块的更换，不需要完全拆解整个机箱。

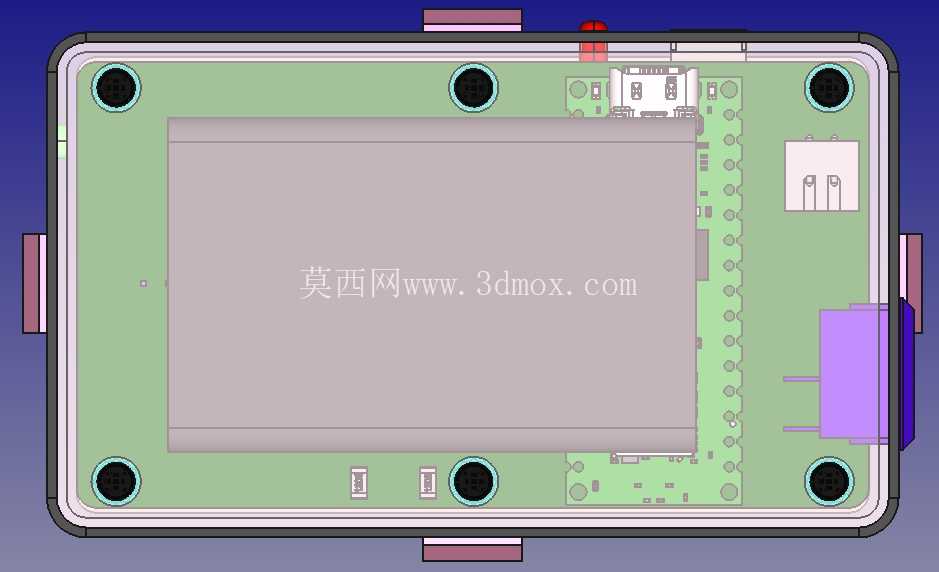

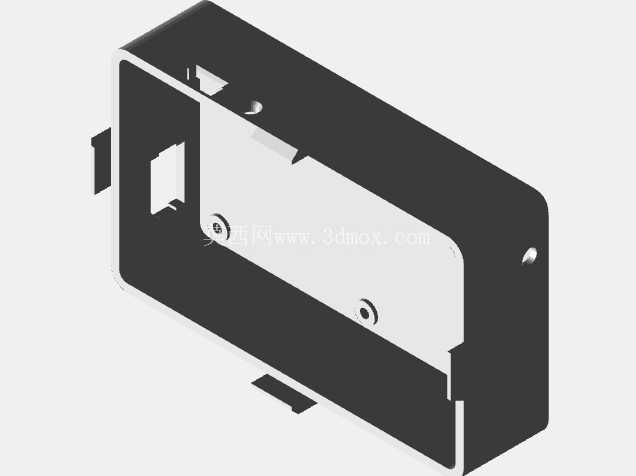

安装边界方面，整体结构的外围尺寸按照两类开发板的最大外轮廓做了收边设计，不会额外增加过多的飞行负载，安装孔位完全匹配LilyGO官方开发板的孔距标准，不需要对原有板卡做任何打孔、裁剪改装就能直接固定。机箱底部预留了通用的安装座接口，可以直接固定在小型无人机的飞控安装架上，也可以通过转接件固定在遥测地面站的便携支架上，LED环的发光面高出上层盖板2mm，保证灯光不会被上层安装的其他设备遮挡。结构上所有的棱角都做了R1.5的圆角处理，避免拆装时划伤操作人员，同时减少飞行过程中的风阻，接线位置预留了专用的走线槽，所有线材都可以从层间的走线槽规整排布，避免线材外露勾挂到外部物体。针对户外使用的场景，结构的拼接处预留了0.2mm的密封槽，可以粘贴薄泡棉密封条实现基础的防尘防泼溅能力，应对小雨天气或者扬尘环境下的短时使用需求，不需要额外做防水改装就能满足大部分户外飞行测试的使用要求。
