水翼盒体轨道螺母安装固定支架

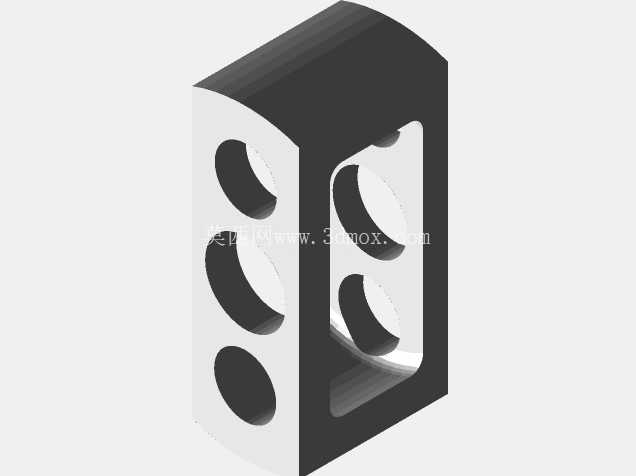

　　在水上运动装备的结构装配体系中，这类适配盒式轨道的螺母支架，是水翼组件与板体实现可靠连接的核心受力零件，日常应用场景覆盖风筝水翼、冲浪水翼等板类水上运动器材的装配环节，承担着将水翼立柱与板体预埋轨道进行刚性锁合的作用，避免水翼在高速滑行、转向受力时出现连接松脱、位移的问题。从实际使用需求出发，该支架的设计首先要适配标准规格的盒式轨道安装槽，整体采用半开放的盒型结构，一侧为贴合轨道内壁的圆弧曲面，另一侧设置贯通的镂空窗口，既能够让螺母在支架内部实现顺畅的滑动调节，又能通过窗口直观观察螺母的对位状态，方便安装时快速对齐安装孔位。

　　支架本体上开设的多组圆形通孔，对应不同的安装孔距需求，可适配不同规格的水翼立柱安装点位，无需额外加工转接件即可完成跨规格适配，降低了配件替换的适配成本。设计过程中充分考虑了水上使用环境的受力特性，支架的壁厚做了均匀化处理，受力集中的边角位置做了圆弧过渡，避免应力集中导致的零件断裂，同时镂空结构在保证结构强度的前提下，尽可能降低了零件自身重量，减少板体下方的额外负重，降低水阻对滑行体验的影响。安装边界方面，支架的外轮廓尺寸完全匹配常规4s规格的盒式轨道内槽尺寸，装入轨道后不会出现旷量，侧面的圆弧面与轨道内壁完全贴合，受力时可将锁紧力均匀分散到轨道接触面上，避免局部压强过大损坏轨道内壁。

　　支架内部的螺母容纳腔尺寸适配标准六角螺母，装入螺母后螺母不会在腔内发生转动，锁紧螺栓时可直接操作，无需额外工具固定螺母，大幅提升现场装配的效率。从结构细节来看，支架的端面做了平齐处理，多件支架并排装入轨道时可实现紧密贴合，不会出现干涉问题，可根据水翼的安装点位需求灵活调整支架在轨道内的位置，适配不同站位、不同水翼安装角度的调节需求。零件的边缘全部做了倒角处理，既避免安装时划伤操作人员，也不会在装入轨道时刮伤轨道的阳极氧化层，保护轨道的防腐性能。

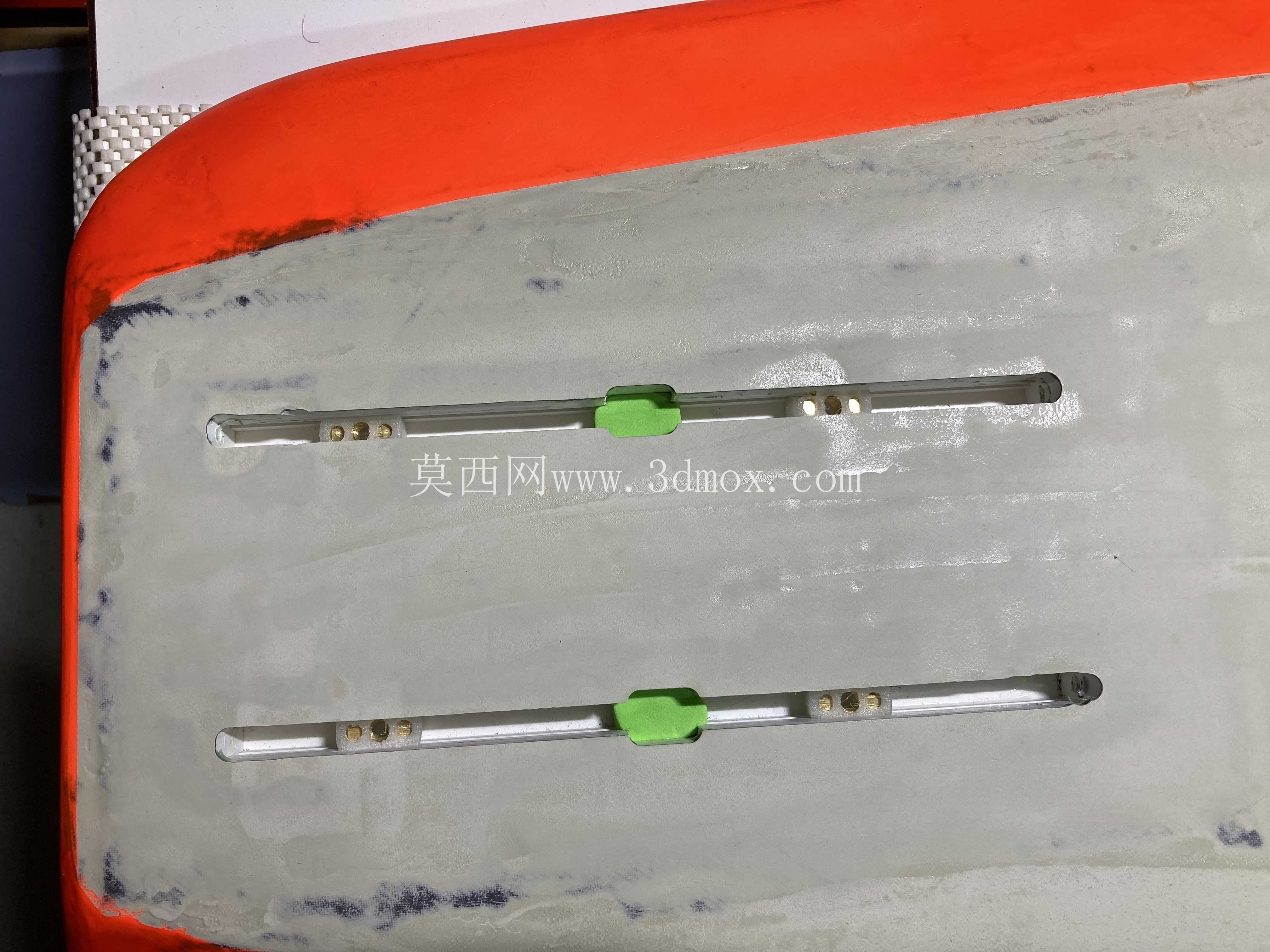

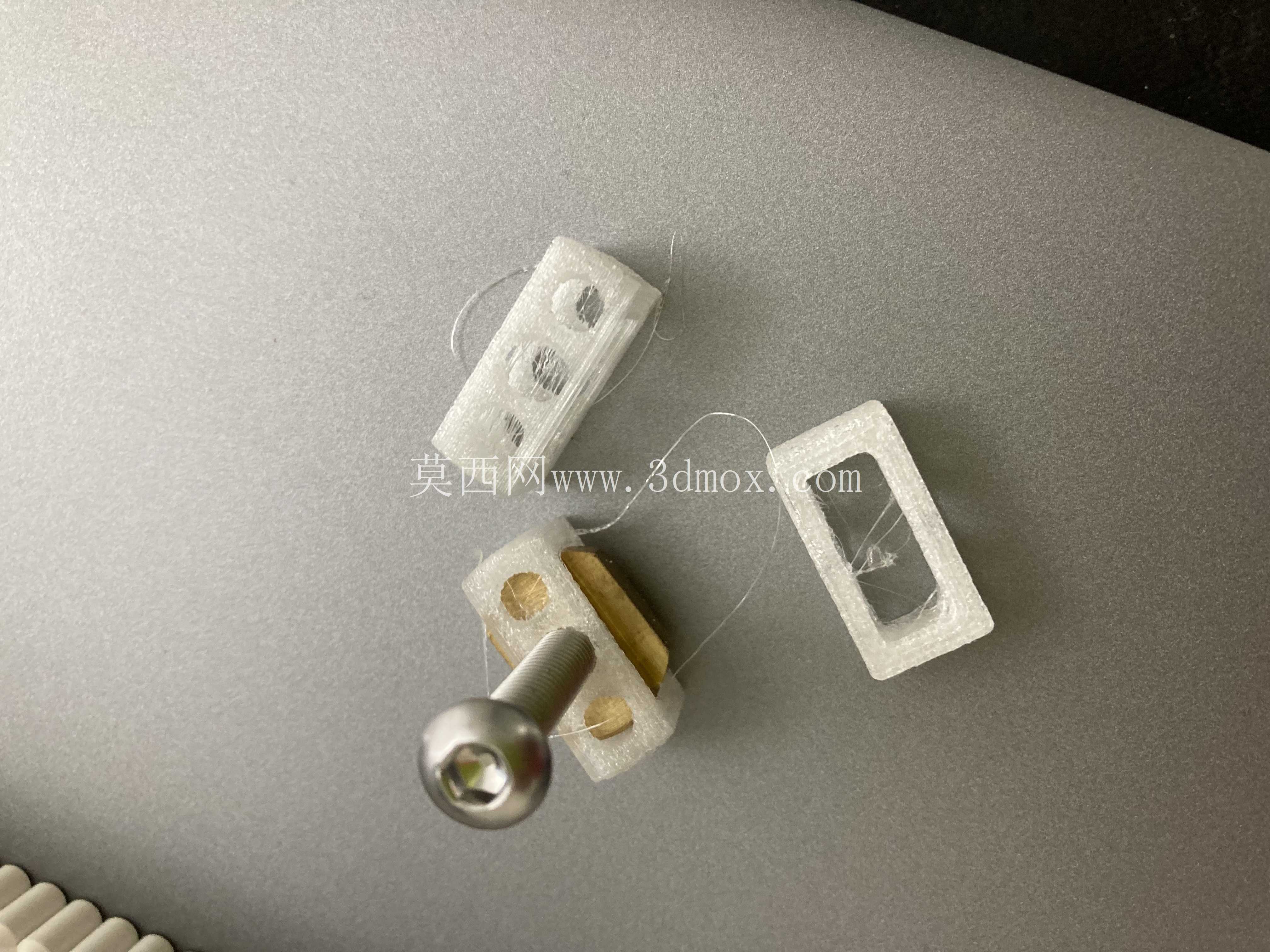

　　针对3D打印的加工特性，该结构的所有面均为可自支撑的打印角度，无需添加额外支撑结构即可完成打印成型，打印完成后仅需简单去除毛边即可投入使用，适合小批量定制加工场景，用户可根据自身使用的板体轨道规格、水翼安装需求，快速打印适配的支架零件，替换磨损或者丢失的原厂配件。在实际装配使用时，先将对应规格的六角螺母从支架的端面滑入容纳腔内，再将支架整体推入板体的盒式轨道中，滑动到对应安装孔位后，将水翼立柱的安装孔与支架上的通孔对齐，穿入锁紧螺栓拧紧即可完成固定，整个安装过程无需对板体或者水翼做任何改装，不会破坏原有器材的结构完整性。锁紧状态下，支架的上下端面与轨道的上下限位边完全贴合，可承受水翼滑行时产生的升力、转向时的侧向冲击力，长期使用不会出现变形、滑牙的问题。
