毫安电压表及配套电子元件三维设计

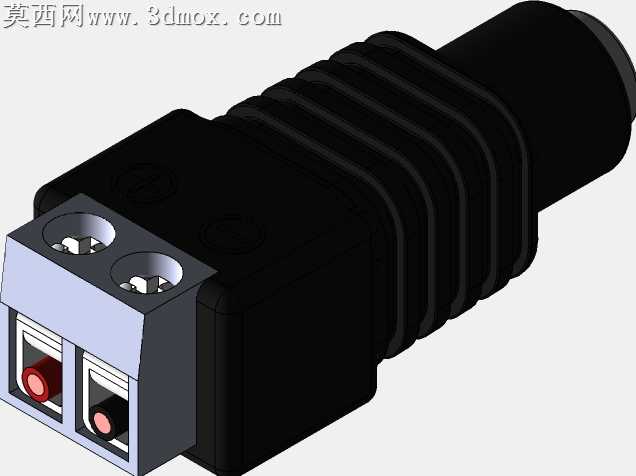

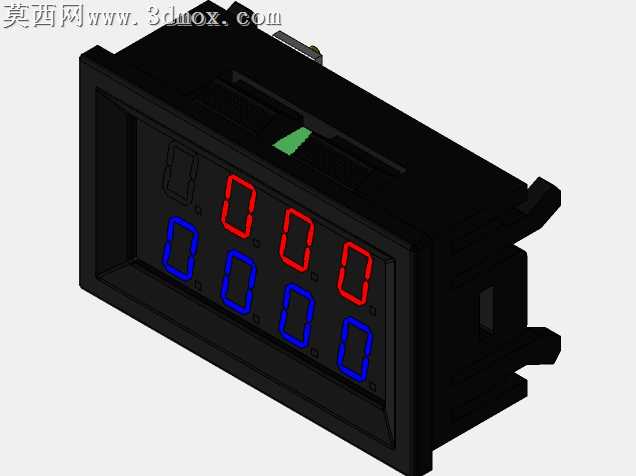

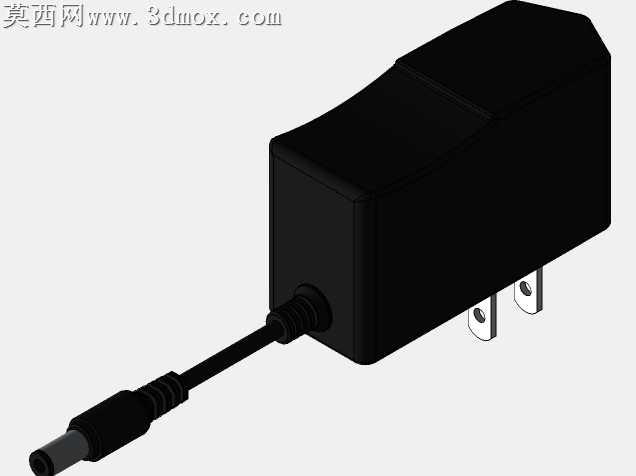

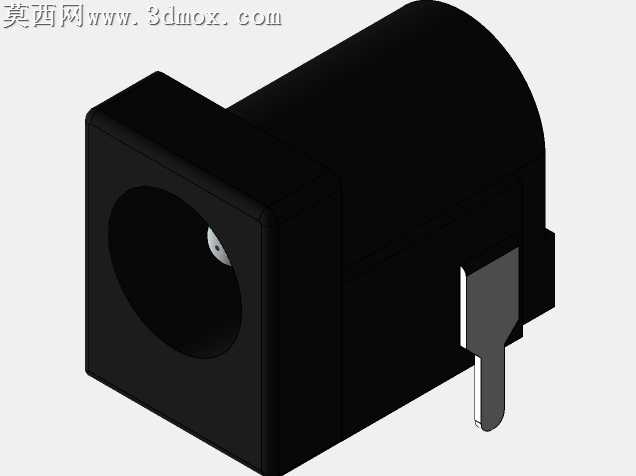

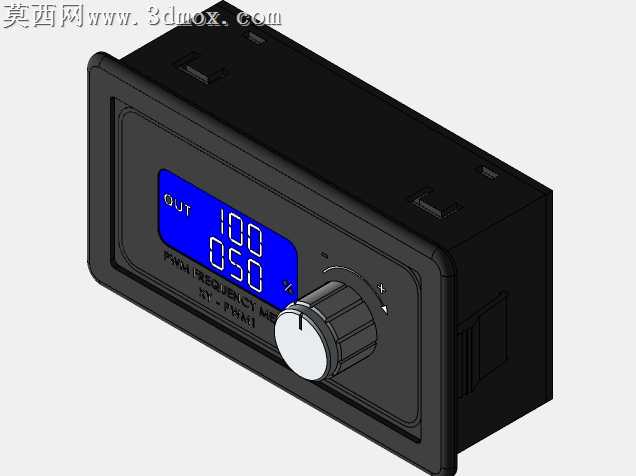

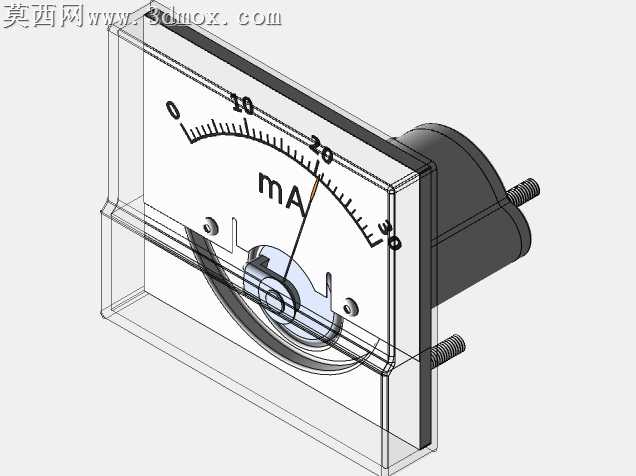

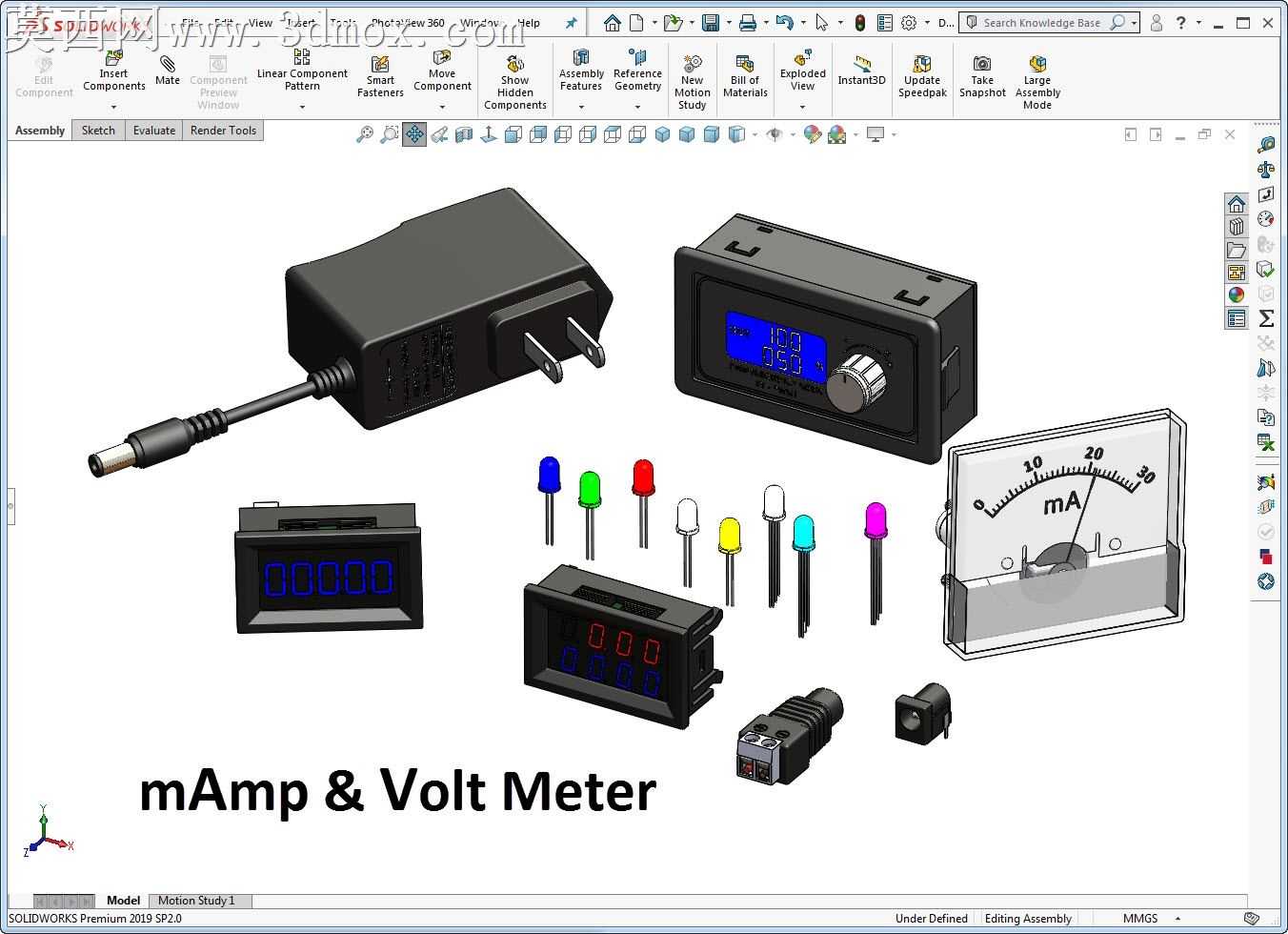

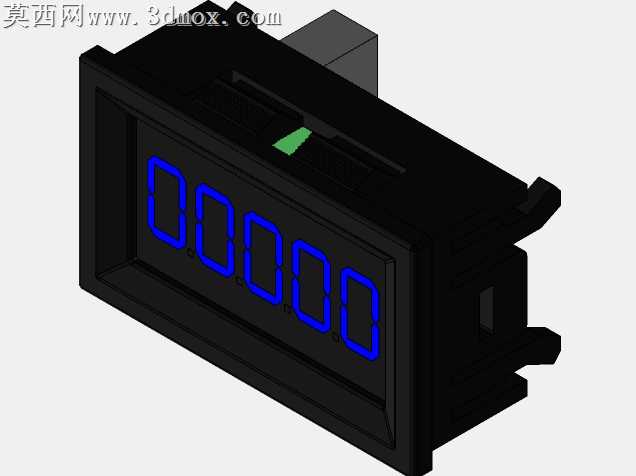

本套三维设计围绕Arduino测试项目配套的毫安、电压检测类电子产品展开，采用SolidWorks完成全参数化建模与装配设计，完整还原了电源适配器、数显表头、指针式毫安表、多色LED指示灯、接线端子等十余种配套电子元件的真实结构与外观细节。建模过程中，针对不同元件的结构特征采用差异化建模逻辑：对于电源适配器类带曲面外壳的元件，先通过草绘绘制主体截面轮廓，利用放样、曲面填充构建外壳的弧度过渡造型，再通过抽壳命令生成壁厚均匀的壳体结构，对插脚、出线端等细节部位采用拉伸凸台、扫描命令完成结构搭建，同时预留出线口的卡扣装配位，还原真实产品的装配逻辑；针对数显电压表头类方正结构元件，以拉伸凸台为基础构建主体外壳，对显示窗口部位采用切除命令生成凹槽，再通过分割线、外观贴图模拟蓝色数码管的显示效果，旋钮调节部位通过旋转凸台生成滚花旋钮结构，添加圆周阵列的细纹细节还原旋钮的防滑纹理；指针式毫安表的建模重点在表盘与指针结构，先绘制表盘的刻度轮廓，通过包覆命令将刻度标识、mA单位字样刻印在表盘表面，指针采用薄壁拉伸生成轻质片状结构，表盖采用透明材质设置折射与透明度参数，模拟玻璃表蒙的通透质感；多色LED指示灯分别建模了灯珠本体与引脚结构，通过外观颜色区分红、绿、蓝、黄、白、青、紫等不同发光色的灯珠，还原直插式LED的标准尺寸比例；接线端子、DC电源接头等小型元件则严格按照行业通用尺寸参数建模，还原螺纹、卡扣、插针等细节结构，确保各元件可独立用于其他电子项目的装配设计。装配阶段采用自底向上的装配逻辑，先完成单个元件的建模校验，检查壁厚、装配间隙是否符合电子元件的常规生产公差，再通过重合、同轴心、距离等配合命令完成整体布局摆放，还原元件在测试项目中的配套组合关系。渲染环节针对不同材质设置对应参数：塑料外壳设置哑光黑塑料材质，调整粗糙度参数模拟磨砂外壳的质感；金属插脚、引脚设置抛光金属材质，添加轻微反射效果还原金属光泽；数码显示区域设置自发光材质，模拟通电后的显示效果；透明表盖设置高透玻璃材质，添加轻微环境反射提升真实感；LED灯珠分别设置对应颜色的半透明材质，模拟灯珠的透光特性。整体设计严格遵循电子元件的实际尺寸规范，各零件结构完整可拆分，既可以作为Arduino测试项目的配套参考模型，也可单独提取单个元件用于其他电子设备、测试工装的三维布局设计，为电子类项目的结构验证、外观展示提供精准的三维模型支撑。
