小型4x4越野童车管架套件结构设计

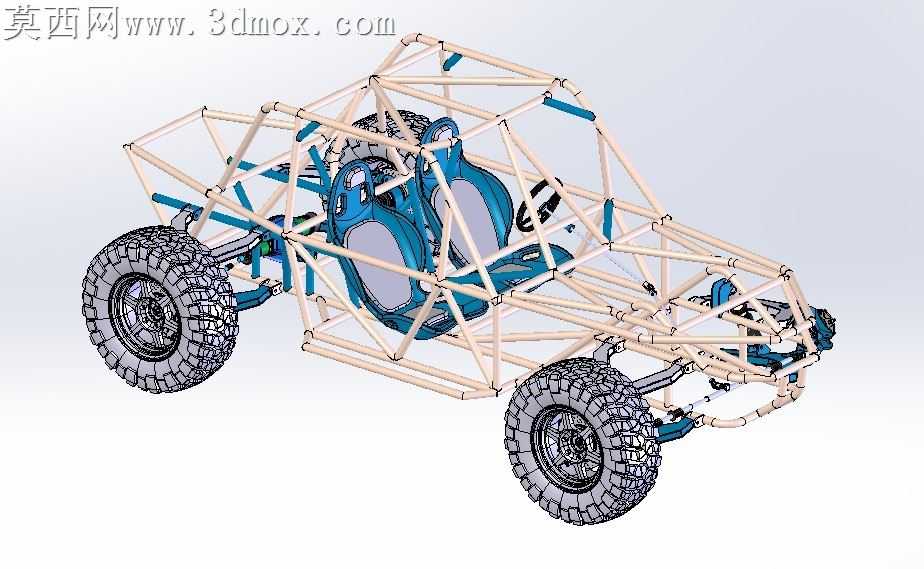

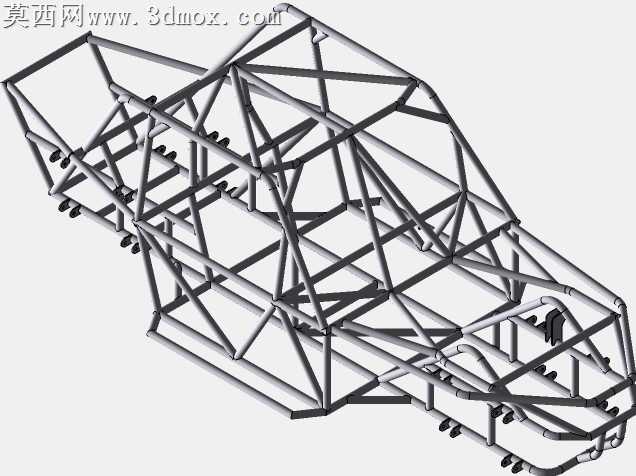

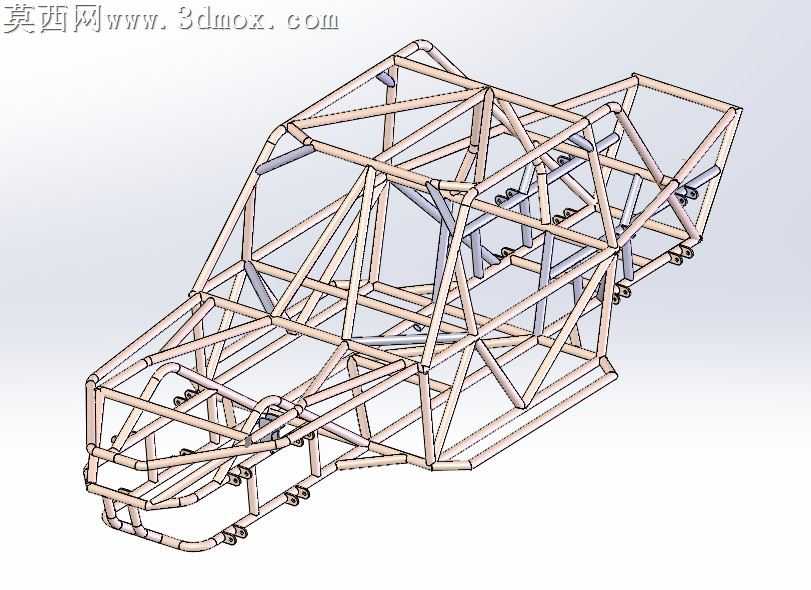

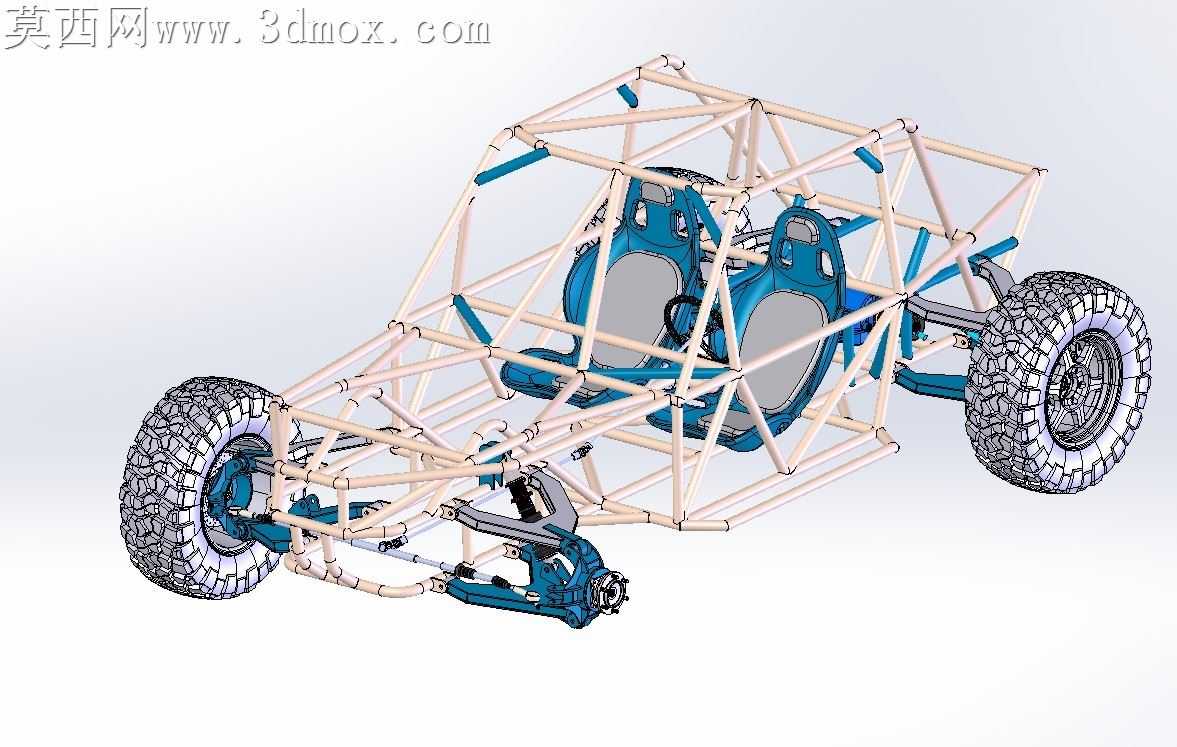

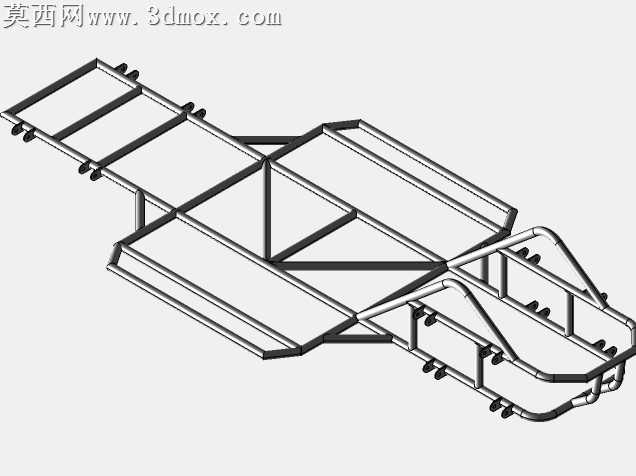

本作品为小型4x4越野童车的管套件三维设计成果，整体采用钢管桁架式车架结构作为核心承载主体，建模过程中严格遵循越野童车的受力特性与使用场景需求，对每一段管材的连接节点、弯折角度、装配位置都做了精准的参数化定义。建模阶段先以空间线框搭建车架的整体轮廓基准，按照前后悬安装位、座椅固定位、转向系统预留位、动力总成容纳空间的布局逻辑逐段生成管材实体，对管与管的相贯连接位置做了贴合实际焊接工艺的切口处理，保证虚拟装配状态下各管件无干涉、贴合度符合加工要求。车架主体采用浅米色金属管材材质渲染，搭配蓝色的座椅、悬架连接构件与传动结构部件，大颗粒越野轮胎做了写实的胎纹纹理建模，还原真实越野轮胎的抓地结构特征，双座椅布局预留了安全带安装点位，转向系统的方向盘、转向柱结构完整呈现，前后悬架的摆臂、连接支座都与车架管位做了精准的装配匹配。设计思路上充分考虑童车的使用安全性，车架管的排布在乘员舱周围形成了完整的笼式防护结构，前后端预留了足够的缓冲变形空间，四驱结构的传动路径在管架布局中做了避让设计，同时预留了变速箱与发动机的安装容纳空间，可适配常规小型动力总成的装配需求。渲染过程中对金属管材的哑光金属质感、塑料座椅的磨砂质感、橡胶轮胎的弹性质感都做了对应的材质参数调整，光影效果下清晰呈现车架的空间结构层次，各部件的装配关系一目了然，既满足结构设计的合理性验证需求，也可作为后续加工制作、零部件选型的直观参考依据，整体结构兼顾轻量化与结构强度，适配非铺装路面的越野行驶场景需求。
