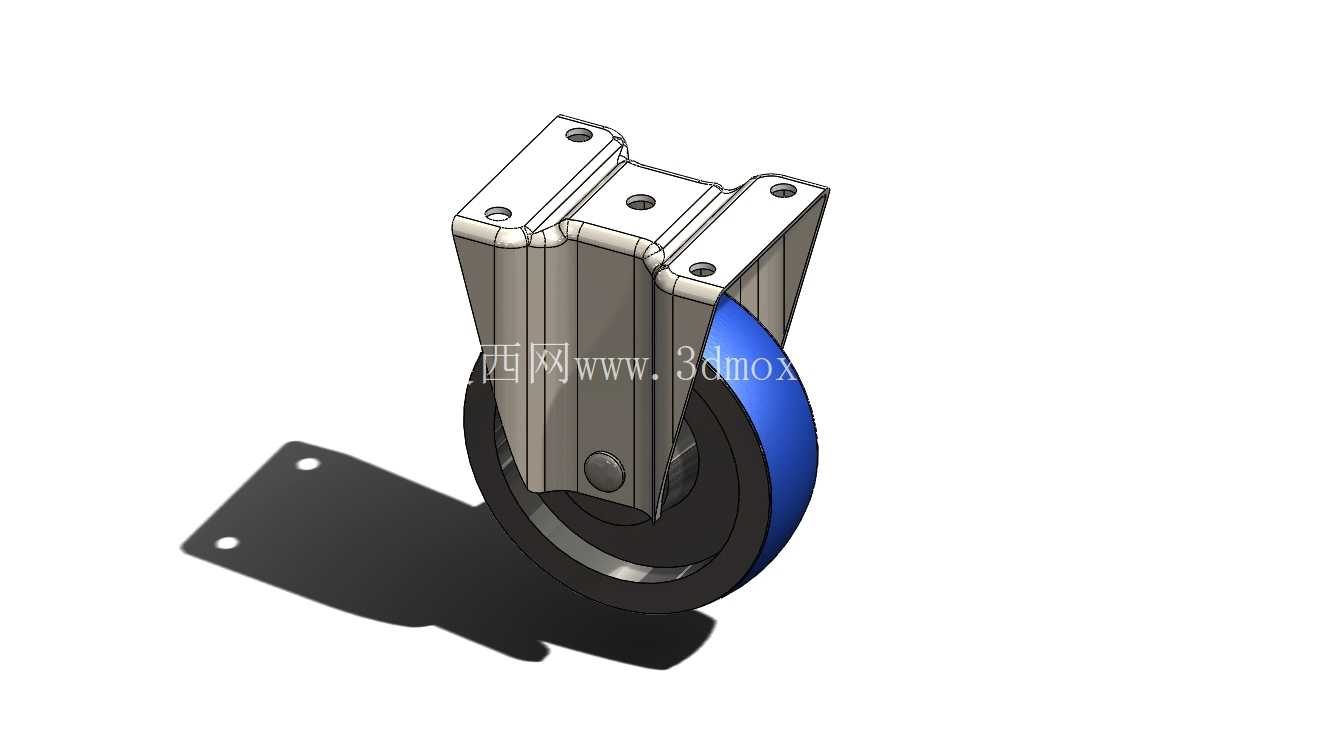

四孔安装式定向脚轮固定支撑结构

在工业生产、仓储物流、商用设备的移动支撑场景中，定向脚轮是承担直线行走导向、静态承载的核心部件，这款四孔安装的车轮固定装置，正是针对需要稳定直线移动、安装可靠性要求高的场景设计的定向支撑脚轮结构。从实际应用场景来看，这类定向脚轮常与万向脚轮搭配使用，通常布置在设备底部的固定端，比如中型仓储货架的底部支撑、工业操作台的移动底座、小型自动化输送线的移动机架、商用清洁设备的行走端，甚至部分医疗辅助设备、餐饮行业的移动餐车也会选用这类结构，核心作用是在保证设备可推行移动的同时，依靠定向轮的直线导向特性，避免推行过程中出现方向偏移、蛇形摆动的问题，尤其是在长距离直线推行的场景下，搭配两个定向轮加两个万向轮的组合，操控手感会比全万向轮配置稳定很多。

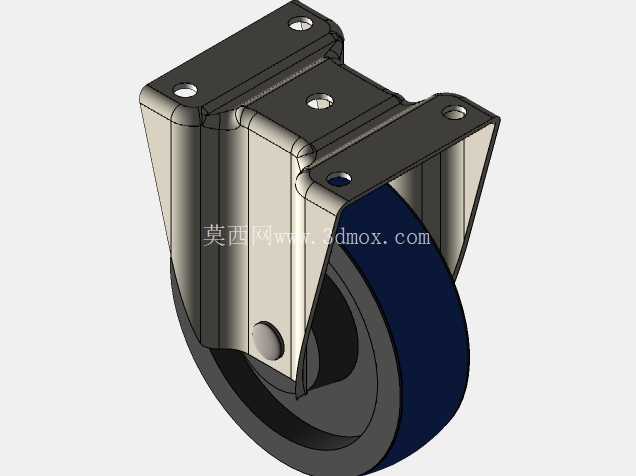

从功能特性上看，这款脚轮采用了支架与轮体分体装配的结构，上部的安装支架为金属冲压成型结构，设计了四个安装固定孔，相比常规两孔安装的脚轮，四孔的固定方式可以将安装受力分散到四个点位，在承受偏载、冲击载荷的时候，安装面的应力分布更均匀，不会因为单点受力过大出现支架变形、安装螺丝断裂的问题。支架的折弯结构做了加强筋处理，在轮体的支撑位置做了双侧抱合的结构，轮轴穿过支架两侧的轴孔，将轮体完全约束在支架的抱合空间内，避免轮体在滚动过程中出现轴向窜动，哪怕是经过地面接缝、小高度障碍物的时候，轮体的受力也能均匀传递到两侧支架上，不会出现单侧支架受力过载开裂的情况。轮体部分采用了软硬复合的结构，内层是硬质的承载轮芯，外层是软质的轮面材料，这种设计的好处是既可以保证轮体的承载能力，不会因为长期承重出现轮体压扁变形，又能依靠外层软质材料的弹性，吸收地面不平整带来的振动，推行的时候噪音更小，也不会划伤环氧地坪、实木地板、瓷砖等对表面完整性要求高的地面。

从设计思路上拆解，这款结构首先考虑的是安装的通用性，上部的安装板为平板结构，四个安装孔的孔位做了等距对称设计，不管是安装在金属方管框架、木质底板还是塑料设备底座上，都不需要做复杂的适配加工，只需要在安装面对应位置打四个通孔，用螺栓穿过固定即可，安装板与支架主体的连接采用了一体折弯加焊接的工艺，相比螺丝拼接的支架结构，整体刚性更强，长期使用不会出现连接位置松动晃荡的问题。轮体的转动部分预留了足够的间隙，不会因为灰尘、纤维缠绕出现卡滞，支架下部的轮轴位置做了沉孔设计，轮轴装配后两端不会突出支架表面，避免推行过程中轮轴刮蹭到地面障碍物或者周边设备。另外支架的外形做了切角处理，没有尖锐的外凸棱角，在设备安装、搬运过程中不会划伤操作人员，也不会勾扯周边的线缆、管线。

关于外形尺寸与安装边界，这款脚轮的安装板为矩形结构，四个安装孔分别布置在安装板的四个角位，孔位间距适配市面上常规的中型脚轮安装标准，不需要重新设计安装位就可以直接替换同规格的老旧脚轮。轮体的宽度与直径做了匹配设计，在保证足够接地面积、降低滚动压强的同时，不会因为轮体过宽导致转向阻力过大——虽然是定向轮，但在设备小范围调整位置的时候，也需要一定的转向灵活性，过宽的轮体会让侧滑阻力变大，反而影响操控。支架的整体高度从安装面到轮体最底部的尺寸经过优化，不会因为支架过高导致设备整体重心抬升太多，影响设备放置的稳定性，同时支架下部与轮体之间预留了足够的排屑空间，地面的灰尘、小颗粒杂物不会卡在支架与轮体之间，导致轮体卡滞无法转动。安装的时候需要注意，四个固定螺栓需要加装平垫与防松垫圈，因为脚轮在滚动过程中会持续产生振动，如果没有防松措施，长期使用后螺栓容易松动，导致脚轮安装不稳；另外安装面需要保证平面度，如果安装面存在明显的凹凸变形，会导致支架安装后出现内应力，长期受力容易出现支架断裂的问题。在选型适配的时候，需要根据设备的总重量计算单轮的承载余量，通常单轮的额定承载需要大于设备总重量除以轮组数量的1.5倍，保证在承受冲击载荷的时候不会出现轮体损坏、支架变形的问题。
