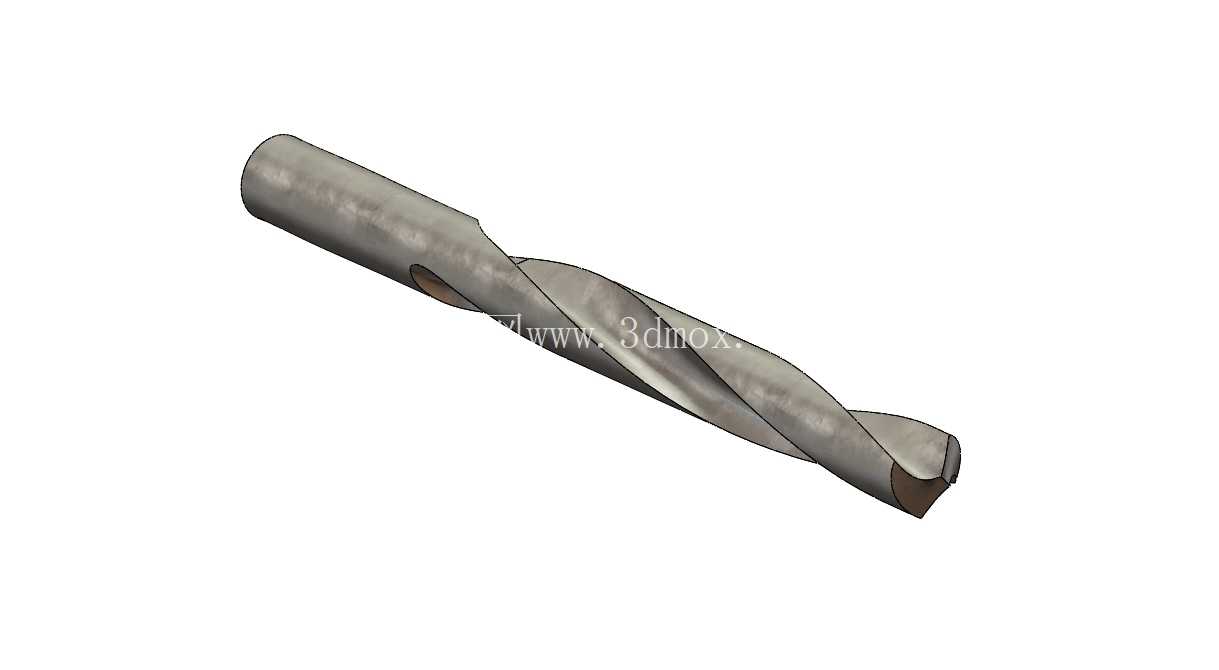

标准直柄麻花钻结构三维设计

　　在常规机械加工场景里，直柄麻花钻是孔加工工序里应用频次最高的切削刀具之一，不管是普通台式钻床、立式钻床的手动进给作业，还是加工中心、数控铣床的自动进给钻孔工序，这类刀具都承担着绝大多数实体材料上的初孔加工任务，覆盖金属板材、型材、棒料的预制孔加工，也可适配非金属工程塑料、复合材料的钻孔作业，是机加工车间、设备维修工位、五金装配现场不可或缺的常备刀具。这款直柄麻花钻的结构设计完全贴合通用切削刀具的工程逻辑，整体分为装夹直柄段、螺旋排屑槽段、切削端工作段三个核心部分，直柄段采用等直径圆柱结构，表面粗糙度控制在适合钻夹头装夹的区间，既保证装夹时的同轴度，又能避免夹头锁紧后出现打滑偏转，装夹段的长度设计兼顾了常规钻夹头的最大夹持深度，既不会因为柄部过短导致装夹刚性不足，也不会因为柄部过长造成刀具装夹后悬伸量过大引发加工振颤。

　　螺旋排屑槽的螺旋角选取了通用加工场景下的常用角度，这个角度的设计平衡了切屑排出流畅度与刀体自身刚性，螺旋槽的槽型截面经过优化，切屑在槽内卷曲变形后可顺着螺旋槽顺畅排出孔外，不会因为槽型过窄造成切屑堵塞刮伤已加工孔壁，也不会因为槽型过宽削弱刀体的抗扭强度，避免大进给量钻孔时出现刀体折断的风险。切削端的设计包含两个主切削刃、横刃以及两个导向棱带，主切削刃的顶角采用通用加工的标准角度，适配大多数碳钢、铸铁、有色金属的切削特性，横刃经过结构修磨的预留设计，可在实际使用时根据加工材料特性调整横刃斜角，降低钻孔时的轴向进给力，导向棱带沿螺旋槽方向分布在刀体外侧，钻孔过程中棱带与已加工孔壁接触，起到导向支撑作用，保证钻孔的直线度，同时减少刀体与孔壁的摩擦面积，降低切削过程中的发热与刀具磨损。

　　从安装边界来看，这款直柄钻头的柄部直径与工作段直径保持一致，可适配所有同夹持规格的标准钻夹头，不需要配套过渡套即可直接装夹，刀具总长度、螺旋槽长度都匹配常规钻孔深度的加工需求，针对常见的10倍径以内的浅孔加工场景，刀体的刚性完全满足进给切削要求，不需要额外加装导向套即可保证孔的位置精度与尺寸精度。在实际生产应用中，这类钻头除了直接完成实体材料的钻孔工序外，也可作为扩孔、铰孔工序的前置刀具，先加工出预留加工余量的底孔，再由后续精加工刀具完成孔的最终精度加工，在钣金加工、钢结构装配、设备维修配孔、模具零件加工等场景下，这类标准直柄麻花钻的通用性远高于其他专用孔加工刀具，不需要针对特定工件定制特殊结构，通过更换不同直径规格的同系列钻头即可覆盖从0.2mm到20mm区间的常规孔径加工需求。

　　设计过程中对刀体的各段同轴度做了严格的结构约束，直柄段与切削工作段的同轴度偏差控制在机加工刀具允许的公差范围内，避免刀具高速旋转时出现径向跳动，导致钻孔孔径超差、孔壁粗糙度过高的问题，同时排屑槽的根部做了圆弧过渡处理，避免应力集中造成刀具在大扭矩切削时从槽根位置断裂，提升刀具的整体使用寿命。
