玻璃钝化KBP系列桥式整流器件结构设计

　　在低压直流供电系统的电路设计环节，桥式整流器件是交流转直流回路里的核心无源组件，这款玻璃钝化工艺的KBP封装整流桥，主要面向小功率开关电源、适配器、小家电控制板这类对安装空间有严格限制的应用场景，承担着将工频交流输入转换为脉动直流的核心功能，是前端整流回路里不可替代的功率器件。从实际电路选型的角度看，这类直插四脚整流桥相比分立二极管搭建的整流回路，能大幅减少PCB板面的元件占用面积，降低生产环节的插件工序复杂度，同时避免分立器件参数离散性带来的整流臂导通压降不一致问题，提升批量生产时的电路一致性。

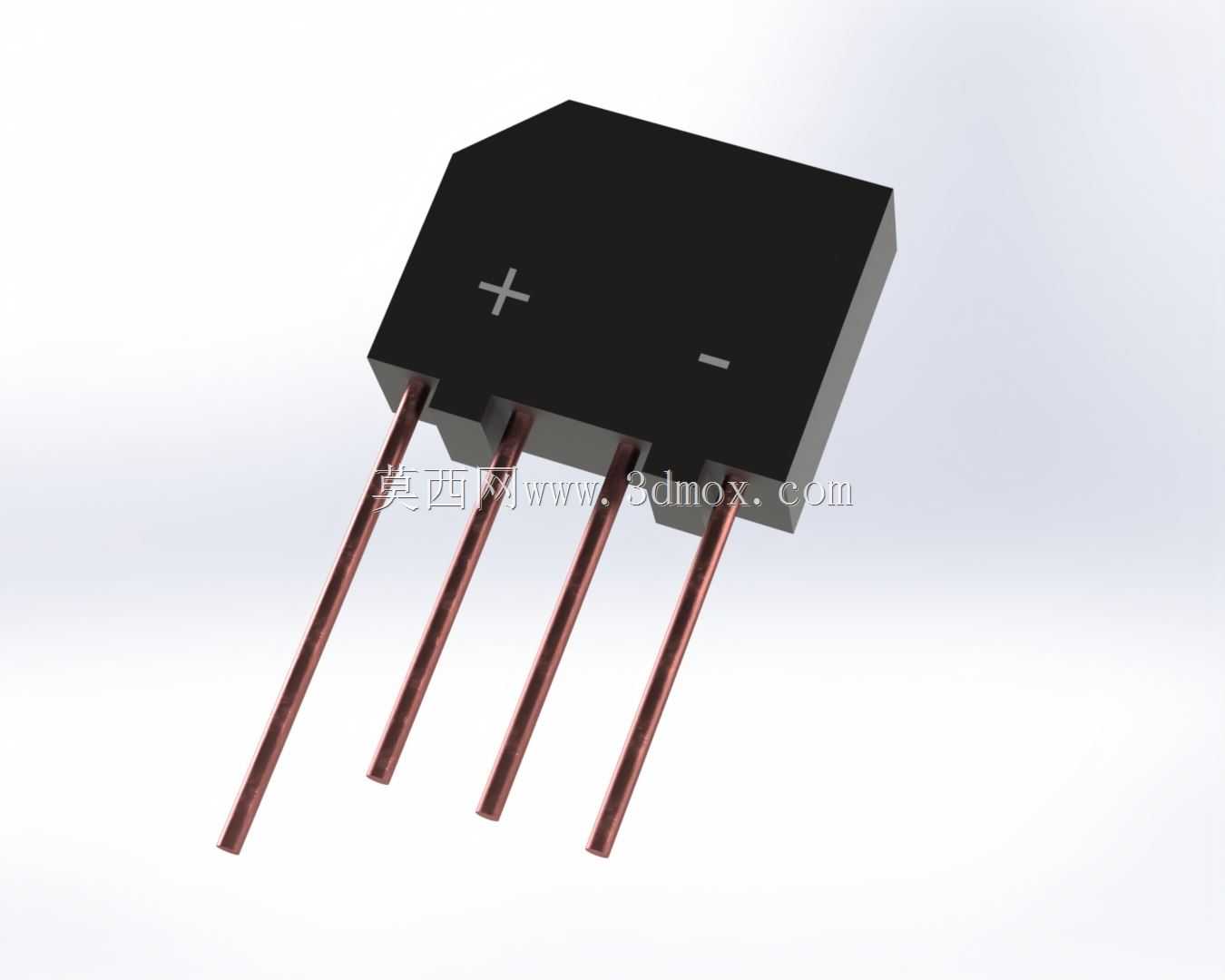

　　做这款器件的三维结构建模时，首先要匹配实际量产器件的安装边界：封装本体采用黑色环氧塑封结构，本体顶面预留极性标识区，模压成型的“+”“-”符号直接对应直流输出的正负极引脚，避免生产插件时出现极性反接的批量质量问题。四个直插引脚采用无氧铜基材镀锡处理，引脚的伸出长度、引脚间距严格对应行业通用的KBP封装焊盘尺寸，引脚的截面尺寸、折弯弧度都要匹配波峰焊工艺的吃锡要求，既保证插件时能顺利穿过PCB焊盘孔，又要避免引脚过长导致焊接后剪脚工序额外增加工时，同时引脚的抗弯折强度要满足手工插件、自动化插件工序的机械应力要求，不会出现引脚断裂、本体与引脚结合处开裂的问题。

　　从器件本身的功能特性来看，玻璃钝化的芯片工艺让这款整流桥能在较高的结温环境下稳定工作，反向耐压覆盖50V到1000V区间，正向持续导通电流可达2A，能满足绝大多数小功率AC-DC电源的整流需求，相比普通塑封整流二极管，玻璃钝化层能更好地抵御外界湿气、杂质对芯片的侵蚀，提升器件在潮湿、多粉尘工业环境下的长期工作可靠性，ROHS合规的材质选型也能满足出口类电子设备的环保要求。建模过程中，本体的外形倒角处理也需要还原真实器件的工艺特征：环氧塑封本体的边角采用小圆弧过渡，避免生产转运过程中边角崩裂，同时本体的厚度尺寸要匹配插件后波峰焊时的挡锡高度，不会出现锡流爬到本体顶面污染标识区的问题。

　　在实际电路布局时，这款整流桥的安装位置通常靠近电源输入端口，紧邻保险丝、EMI滤波元件布置，建模时还原的准确外形尺寸能帮助结构设计人员提前评估器件与周边电容、电感、散热片的安全间隙，避免出现安规距离不足的问题；四个引脚的坐标定位完全对齐标准封装库的焊盘位置，能直接导入PCB设计软件做3D布局校验，提前发现器件与外壳、其他结构件的干涉问题，减少样机试做阶段的改模次数。很多刚入行的结构工程师在做电源类产品建模时，容易忽略这类小功率器件的细节尺寸，往往只做简化的方块模型，导致实际生产时出现插件后器件顶到外壳、引脚长度不够穿过焊盘的问题，而精准还原的整流桥模型，能把这类前期设计隐患在建模阶段就排查掉。另外，本体表面的极性标识建模时做了轻微的凹陷处理，还原真实模压标识的质感，不会出现丝印标识容易被磨掉的问题，也方便生产环节的目视检查，快速确认插件方向是否正确。从散热角度考虑，这款封装的整流桥在2A额定电流下工作时，本体的发热主要通过引脚传导到PCB铜箔散热，建模时保留的引脚与本体结合处的过渡结构，也能帮助热仿真人员准确评估热传导路径，核算不同负载下的器件结温，确保器件在额定工作范围内长期稳定运行，不会出现过热烧毁的问题。
