板端下沉式USB3.0A型接口结构设计

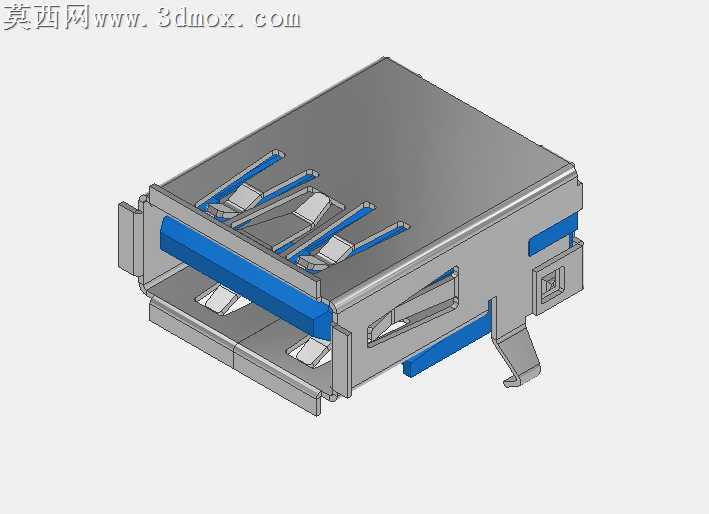

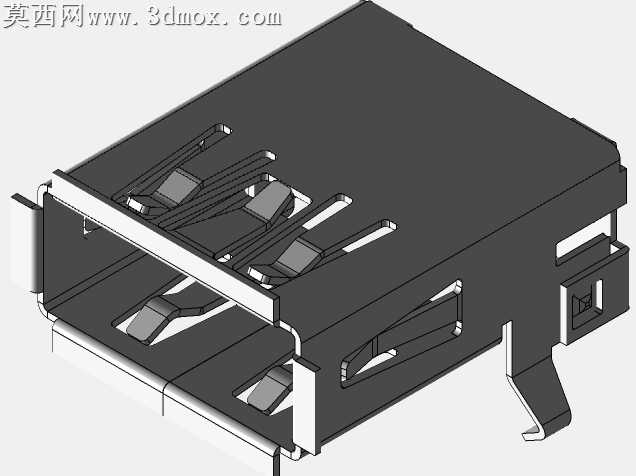

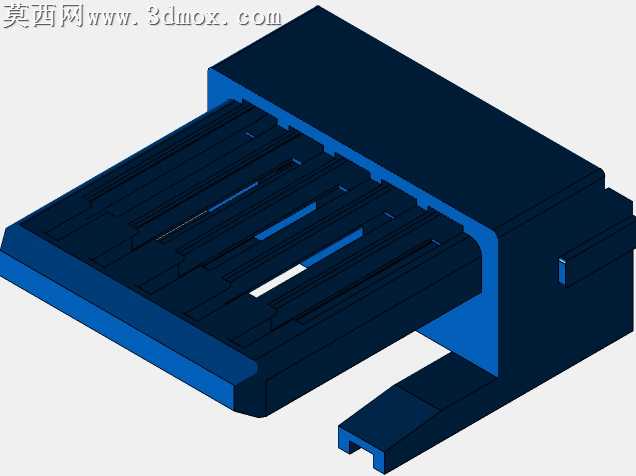

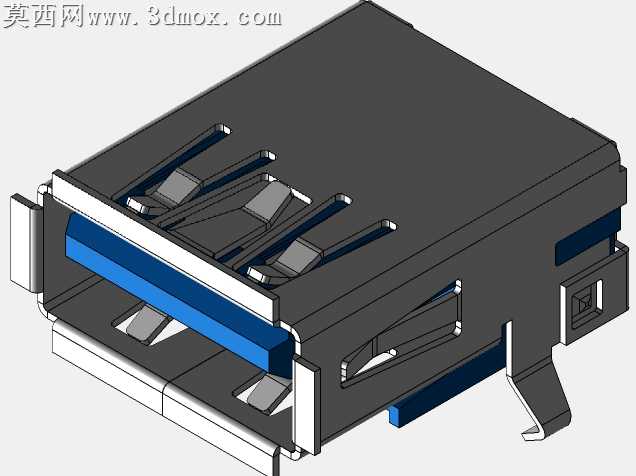

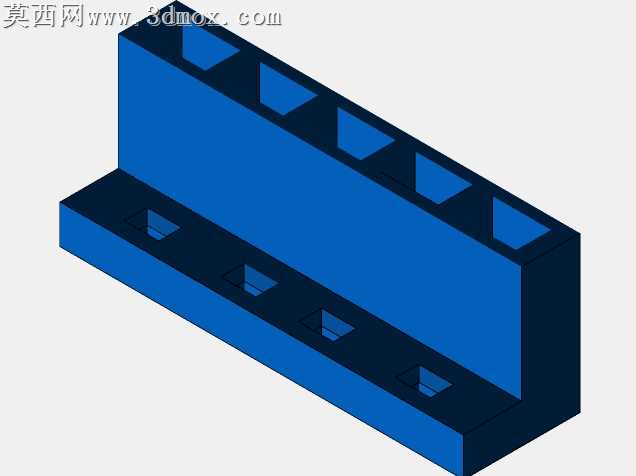

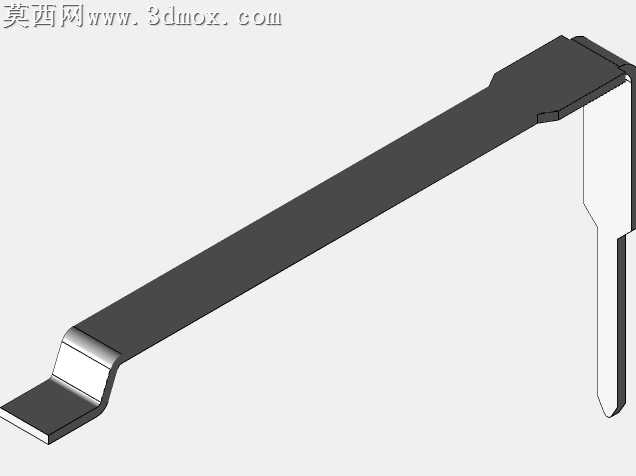

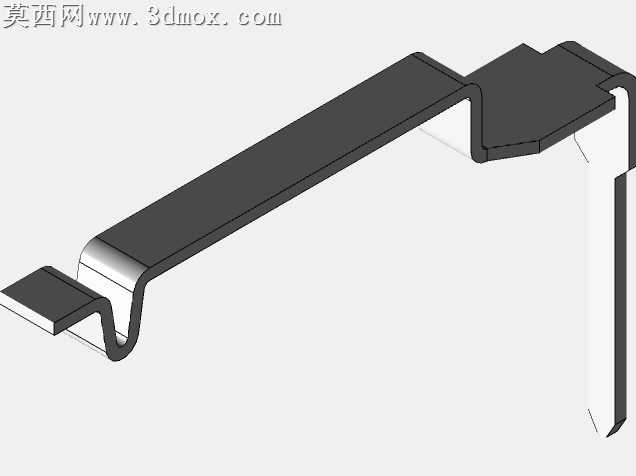

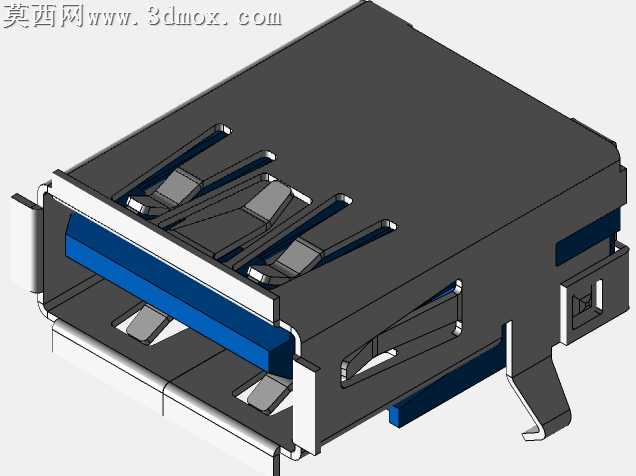

本作品为板载安装的USB 3.0 A型母端接口三维建模成果，建模过程严格遵循USB-IF官方发布的USB 3.0 A型接口物理尺寸规范，对接口的每一处结构细节做了1:1精准还原。建模阶段首先搭建接口的整体金属外壳框架，外壳采用弯折冲压成型的钣金结构设计，还原了量产产品外壳上的定位卡扣、屏蔽弹片、板端固定插脚的完整形态，固定插脚做了适配PCB通孔焊接的尺寸优化，外壳两侧的弹片结构用于插入公头时提供锁紧力，避免使用过程中接口松脱导致数据传输中断。绝缘胶芯部分采用耐高温工程塑料的材质设定，建模时精准区分了USB 3.0规范下的两层接触端子排布：下层为兼容USB2.0及更早版本的4Pin电源与信号端子，上层为USB3.0新增的5Pin高速差分信号端子，每一根端子都还原了冲压成型后的接触弹片弧度、尾部PCB焊脚的长度与弯折角度，端子与胶芯的卡槽配合结构做了干涉检查，确保实际装配时端子可顺利压入胶芯定位槽无卡滞。模型还还原了胶芯与金属外壳的装配定位结构，包括外壳上的卡点与胶芯对应的卡槽位置，保证组装后胶芯不会在外壳内出现轴向窜动。渲染阶段为金属外壳赋予了镀镍金属材质，调整材质参数还原镀镍层略带哑光的金属质感与微弱反光特性，绝缘胶芯赋予蓝色阻燃PBT塑料材质，还原蓝色胶芯作为USB3.0接口的典型识别特征，接触端子赋予镀金层材质，还原端子接触区域的亮金色金属光泽。建模过程中对所有配合面做了公差预留设计，公头插入的导向斜面做了顺滑过渡处理，既保证公头插入时的导向顺畅，也能保证端子接触的可靠性，PCB引脚朝下的安装方向适配常规消费电子主板的贴片、插件焊接工艺，模型可直接用于电子设备整机结构的干涉检查、接口布局验证，也可作为连接器设计教学的参考案例，帮助设计者理解高速USB接口的内部结构组成与装配逻辑。
