汽车车门止回连杆自动装配设备

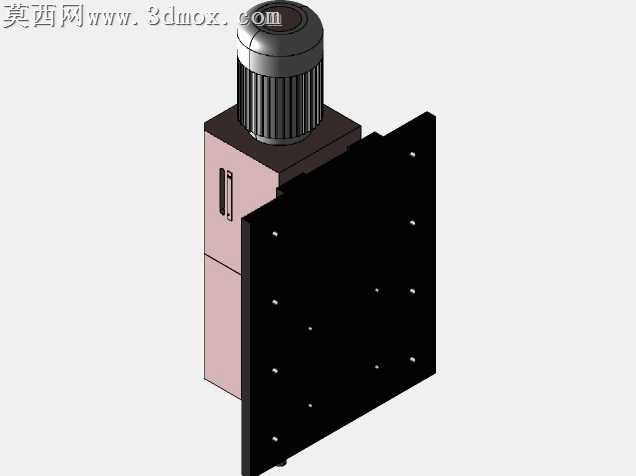

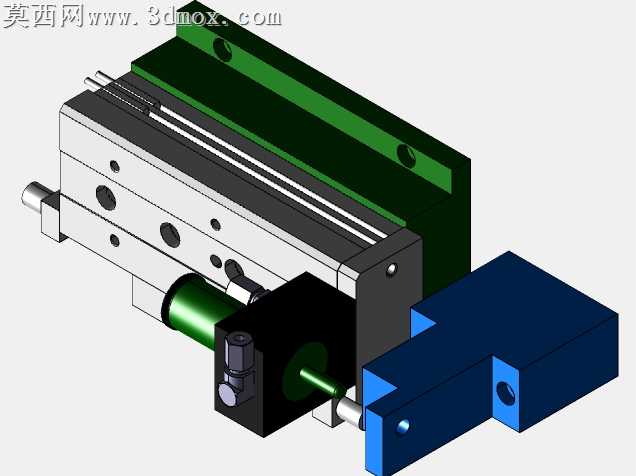

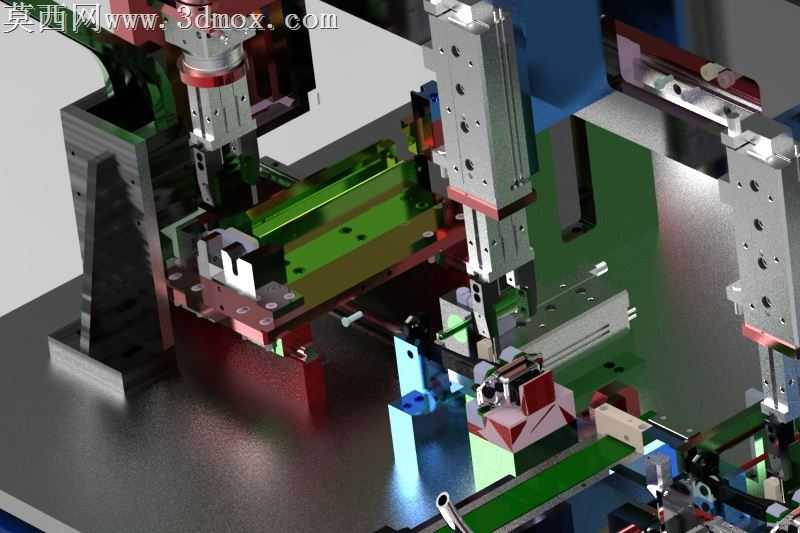

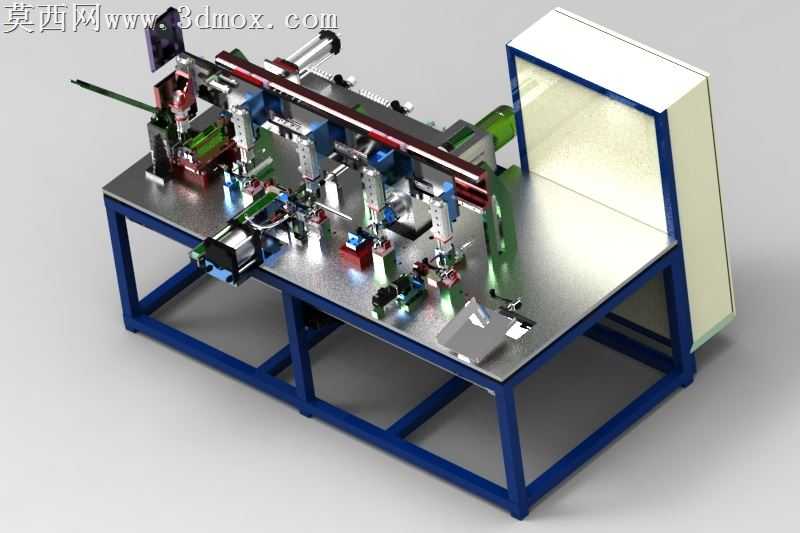

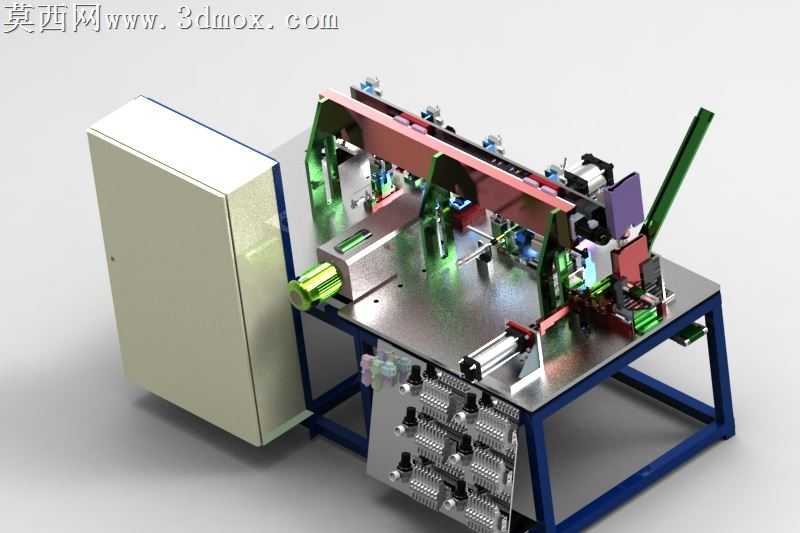

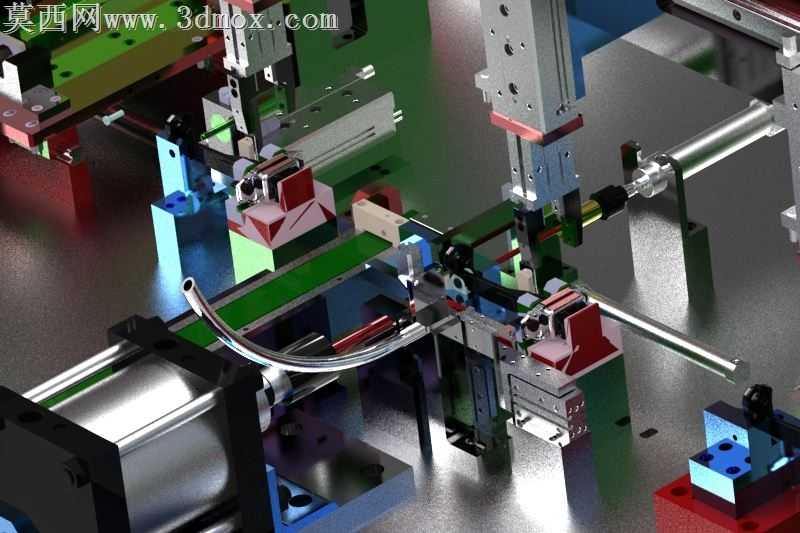

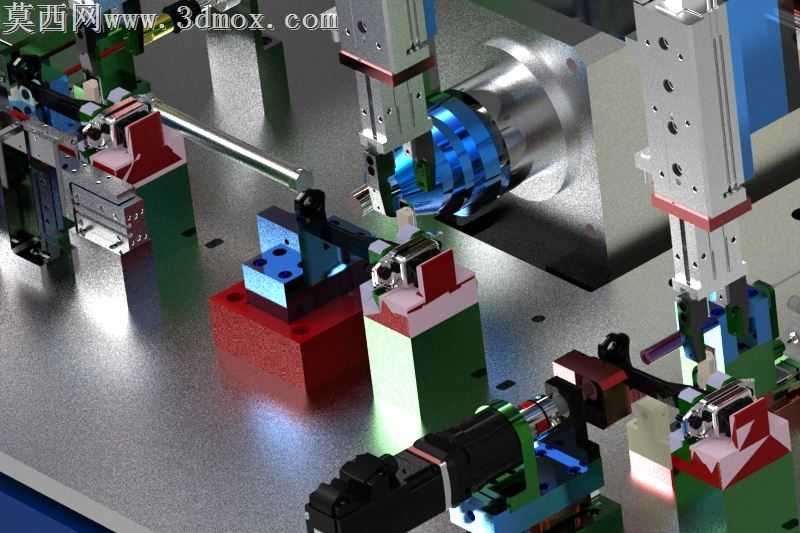

本模型为汽车车门止回连杆总成专用自动化装配设备，采用三维参数化建模完成整体结构搭建，建模过程中对各功能模块进行独立装配约束，确保各运动部件的运动副定义准确，可完整模拟设备运行的全流程动作。模型整体采用方管焊接机架作为承载基体，机架表面铺设不锈钢操作台面，兼顾结构刚性与作业场景的清洁需求，机架底部预留可调脚杯安装位，可适配车间地面的水平调整需求。台面上方沿工件输送方向依次排布多工位作业模组，包含工件上料定位模块、脂类涂覆机构、支架与销钉压装单元、铆接执行机构、扭矩检测工位以及防错校验模块，各工位通过直线输送导轨实现工件的精准流转，输送模组采用伺服驱动搭配线性导轨的组合，保证工位间移位的重复定位精度。设备侧方集成安全防护围挡，采用透明防护板与金属框架组合结构，既满足设备运行时的安全防护要求，也便于操作人员实时观察工位作业状态。建模过程中对各标准件如气缸、导轨、紧固件、检测传感器均采用真实参数化模型搭建，材质渲染阶段区分金属加工面、阳极氧化件、工程塑料、透明防护板等不同材质的质感表现，金属机架采用蓝色喷塑材质效果，工作台面还原不锈钢拉丝纹理，气动元件还原铝合金阳极氧化的哑光金属质感，输送皮带采用哑光黑色橡胶材质，渲染后整体效果贴近真实工业设备的视觉表现。设计过程中充分考虑汽车零部件装配的工艺要求，将涂脂、压装、铆接、检测多工序整合在同一台设备上，减少工件在不同工序间的转运耗时，各工位的执行元件布局预留足够的维护操作空间，管线排布沿机架型材内腔走线，保证设备外观整洁的同时避免管线干涉运动部件。设备的操作工位布局符合人体工程学要求，上料位设置在操作人员便于取放的位置，检测工位的结果提示装置设置在视野易观察区域，整体结构紧凑，工位节拍匹配汽车零部件量产的制造周期要求，可适配日产、三菱、本田、菲亚特等多款车型的车门止回连杆总成装配作业，模型完整还原了设备的所有结构细节，可作为同类自动化装配设备设计的参考方案，也可用于自动化产线的方案演示与布局规划使用。
