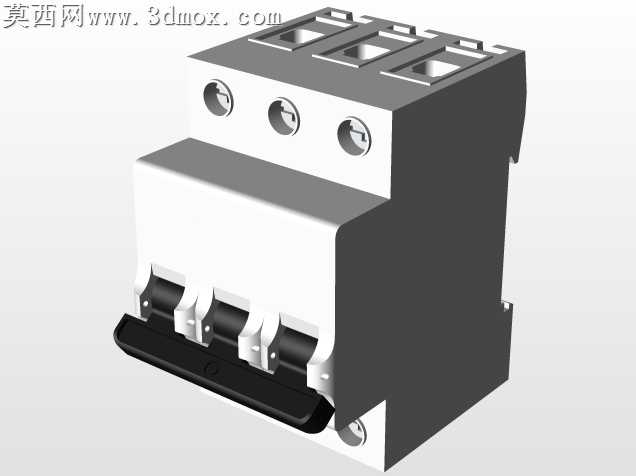

施耐德EZ9系列1P2P3P微型断路器三维设计

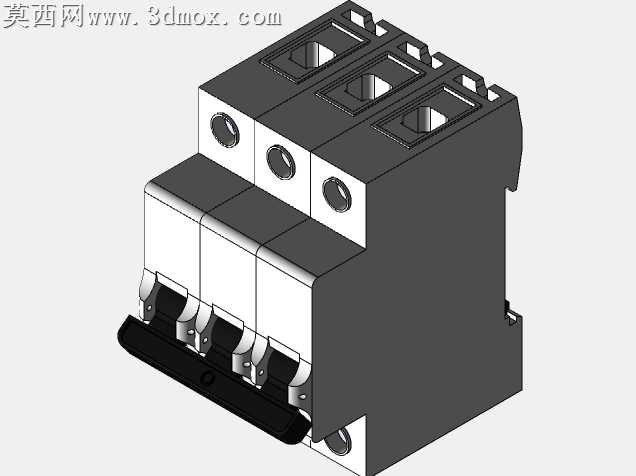

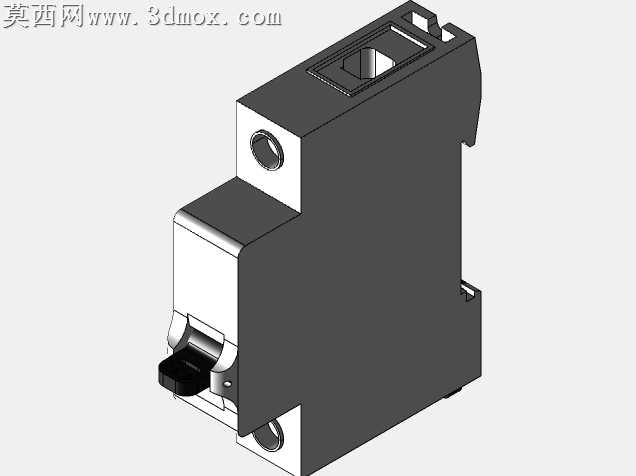

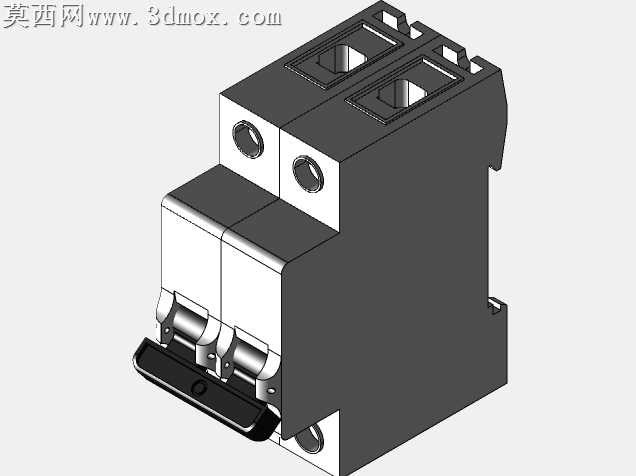

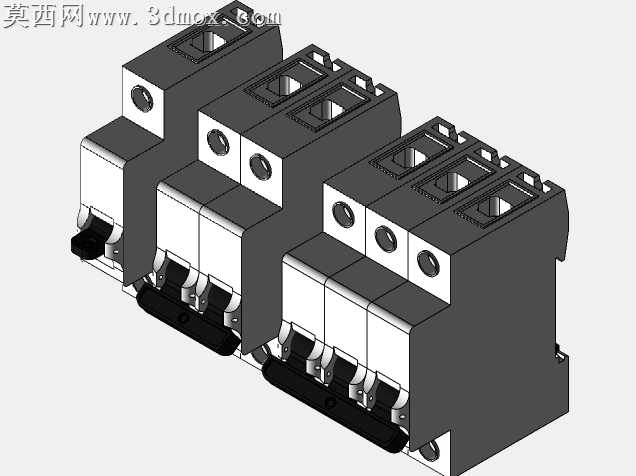

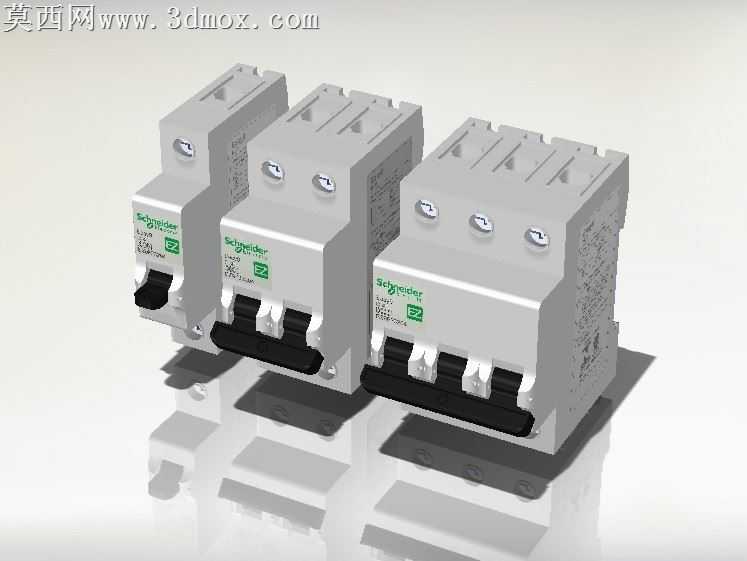

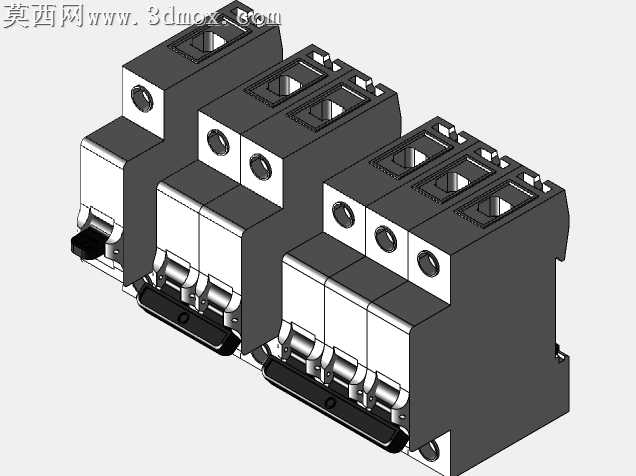

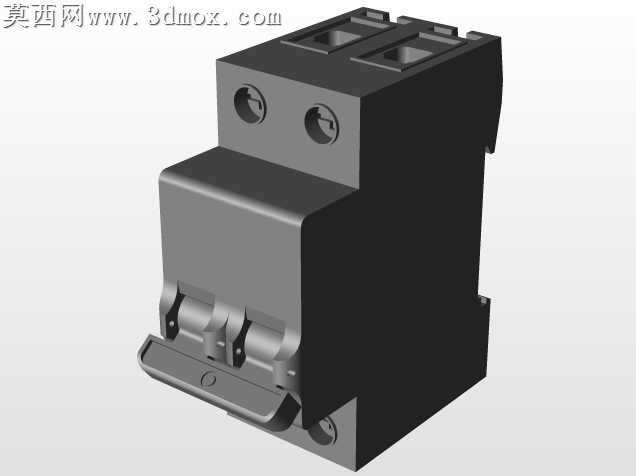

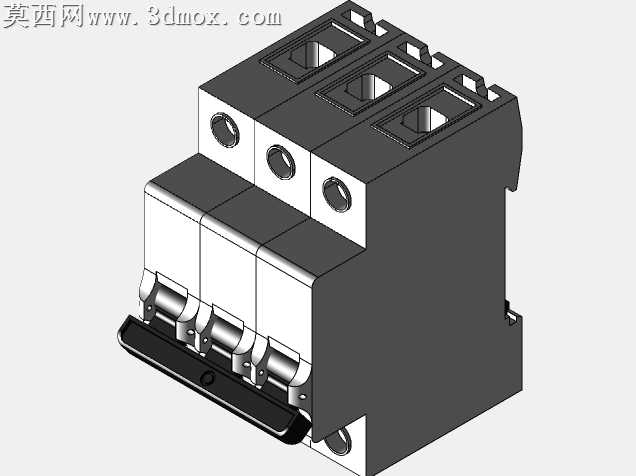

本次三维设计围绕施耐德EZ9系列1极、2极、3极三款微型断路器展开，采用参数化建模思路完成全结构还原，建模过程中严格对照实物测绘尺寸，对断路器的外壳卡扣结构、操作手柄弧度、接线端子卡位、灭弧室预留腔、标识印刷区域都做了1:1的精准复刻。建模阶段先以多段线勾勒断路器主体外壳的轮廓草图，通过拉伸、拔模、倒圆角特征生成上下壳体的基础形态，针对壳体表面的防滑纹理、品牌标识凹槽、参数标注区域采用浮雕切除特征实现，保证外观细节与实物一致。操作手柄部分单独建模，还原手柄的分合位置限位结构、表面防滑凸点，以及手柄与内部操作机构的连接卡位，确保模型可模拟分合闸的动作轨迹。接线端子区域还原了压线螺丝的螺纹结构、接线框的夹持形态、端子防护罩的卡扣结构，细节处还原了端子处的紧固标识与进线方向标注。三款不同极数的断路器采用模块化设计思路，以1极断路器为基础单元，通过阵列、拼接的方式生成2极、3极型号，保证同系列产品的安装尺寸统一、外观风格一致，还原了多极断路器之间的连接卡扣结构，可模拟实际拼装组合的状态。材质渲染阶段，为断路器壳体赋予浅灰色阻燃ABS塑料材质，调整材质的粗糙度与哑光质感，还原工业塑料的真实触感；操作手柄赋予黑色耐磨损PA材质，添加细微的颗粒质感提升真实度；接线端子部分赋予镀锌金属材质，调整金属反光度与轻微氧化质感，还原五金件的真实外观；品牌标识区域采用丝网印刷质感的贴花材质，还原标识的印刷清晰度与色彩准确度。场景搭建采用纯白反光地面，添加柔和的环境补光与主光源，投射柔和阴影，通过地面反射效果突出三款断路器的形态差异与结构细节，渲染角度选择斜45度俯视视角，可同时展示三款产品的正面操作面、顶部接线面与侧面安装结构，清晰呈现不同极数产品的外观区别与尺寸差异。模型结构完整，可直接用于低压配电场景的装配模拟、电气柜布局设计、产品展示动画制作等场景，所有特征参数可编辑，可根据需求调整尺寸衍生不同规格的同系列断路器模型。
