矿用液压悬浮式盾支持支护设备三维设计

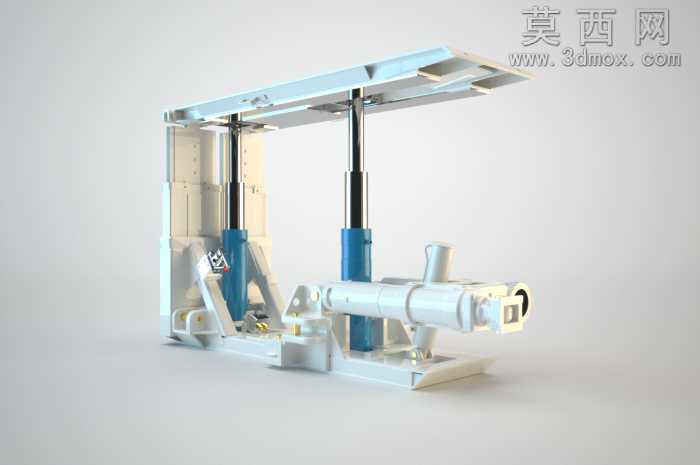

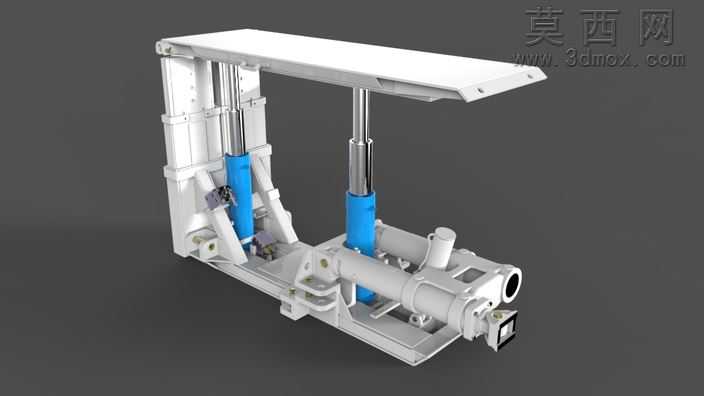

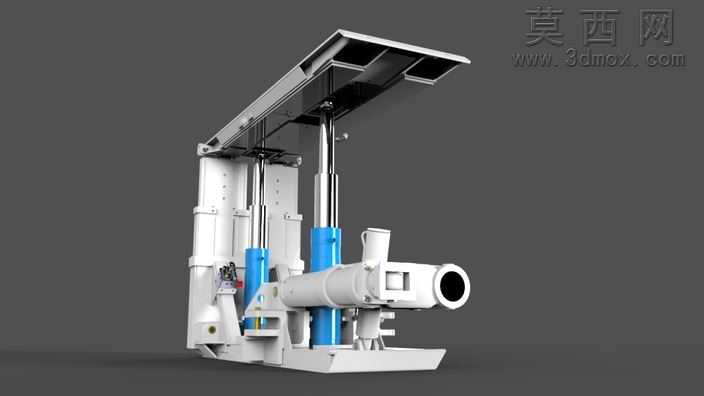

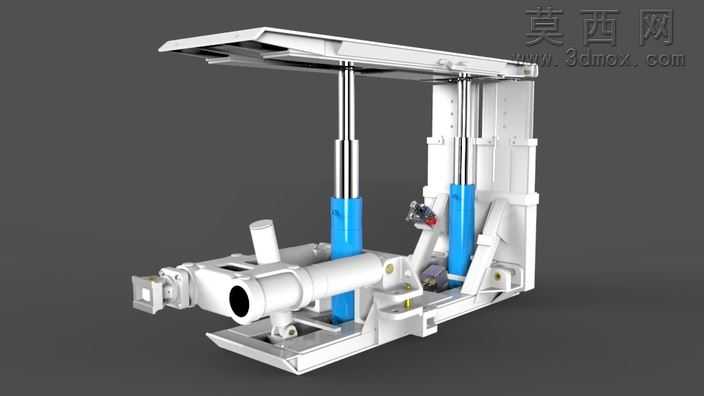

本作品为矿用悬浮式盾支持支护设备的三维建模成果，建模过程严格遵循煤矿井下综采工作面支护设备的实际设计规范，采用自顶向下的装配设计思路完成整体结构搭建。建模阶段首先完成整体基准坐标系的搭建，依据支护设备的实际作业参数确定整体轮廓尺寸，依次完成顶梁、悬浮立柱、液压油缸、侧护机构、推移机构、底座等核心部件的独立建模，各部件建模时严格还原实际加工的工艺特征，对液压油缸的缸筒、活塞杆密封槽、导向套结构，顶梁的箱型焊接结构、侧护板的导向滑道，底座的推移连接耳座、立柱安装球窝等细节均做了精准还原，未做过度简化处理。材质与渲染阶段，针对不同部件的实际材质做了区分设置：主体金属结构件采用哑光矿用设备专用灰白漆面材质，还原井下设备的涂装特征；液压油缸活塞杆采用高抛光镀铬金属材质，设置合适的反射粗糙度模拟金属镀铬的镜面反光效果；油缸缸筒采用亮蓝色工业漆面材质，匹配煤矿液压支架常用的油缸涂装；密封件、液压管路接头采用黑色橡胶与镀锌金属材质区分，渲染时采用三点布光方案，主光模拟井下作业的顶光照明，辅光补全结构暗部细节，轮廓光勾勒设备整体边缘，避免金属材质出现过曝或死黑问题，最终渲染效果清晰呈现各部件的装配关系与结构特征。结构设计上，该悬浮式盾支持采用双伸缩悬浮立柱作为主要承载部件，相比普通支护设备具备更高的支护高度调节范围与抗偏载能力，顶梁采用整体箱型焊接结构提升抗弯强度，侧护机构可实现架间密封与防矸，推移机构可配合工作面刮板输送机实现推溜与移架动作，各部件之间的装配约束完全按照实际设备的运动副设置，预留了合理的运动间隙，可直接用于后续的运动仿真演示，验证支护作业过程中的动作干涉情况。建模过程中对所有非核心的微小工艺倒角、内部不可见结构做了适度简化，在保证外观与结构精度的前提下控制了整体模型的面数，兼顾了模型的展示效果与编辑流畅度，可用于煤矿支护设备的教学演示、方案汇报、结构优化参考等场景。
