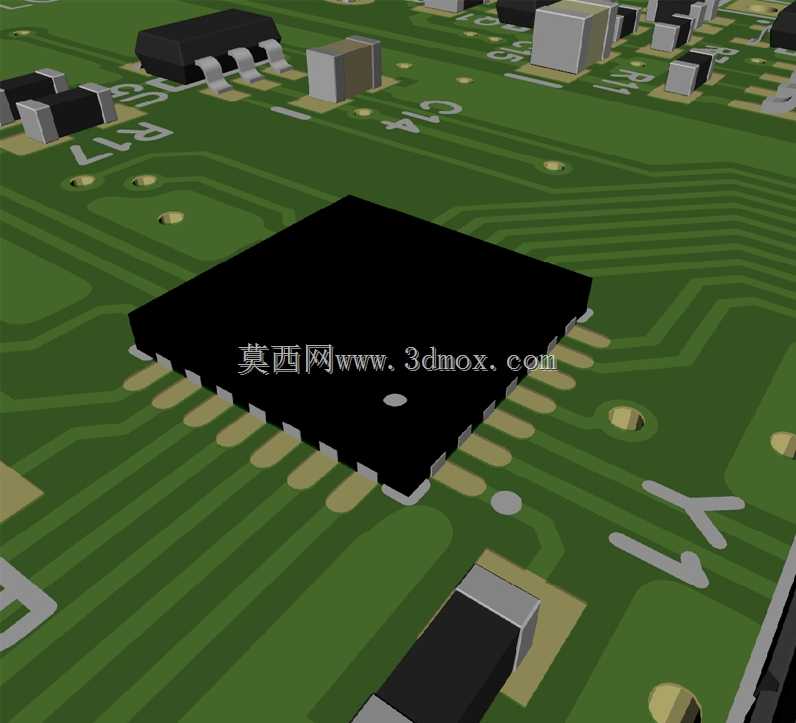

UFQFPN超薄细间距四平面集成电路封装结构

　　在消费电子、工业控制、通讯终端类电路板的布局布线工作中，UFQFPN这类超薄细间距四平面无引脚封装的芯片，是高密度板卡设计里经常会用到的表贴元件，做三维结构建模的时候如果漏了这类元件的实体结构，后续做板卡装配干涉检查、热仿真分析、整机结构堆叠验证的时候很容易出问题。不同于传统带伸出引脚的QFP封装，UFQFPN的引脚是在封装本体的四个侧面底部以焊盘形式外露，没有向外延伸的鸥翼形引脚，整个封装的贴装高度可以压到1毫米以内，非常适合对整机厚度有严格要求的便携类通讯设备、穿戴式智能硬件、小型化工业采集模块的板卡设计场景。做这个封装的三维建模时，首先要明确安装边界的约束：封装本体的四个侧边的引脚焊盘中心距要严格和规格书的占位尺寸对齐，

　　底部的散热焊盘位置不能有偏移，因为这类封装大多是把芯片的散热衬底直接连接到PCB的铺铜区域，一旦散热焊盘的位置偏了，不仅焊接的时候会出现虚焊，后续工作时芯片的热量没法顺畅传导到PCB的散热铜皮上，很容易出现过热降频甚至长期工作可靠性下降的问题。建模的时候要注意，封装本体的四个边角不能做直角处理，实际量产的塑封本体边角都会有微小的注塑圆角，要是按纯直角建模，后续做板卡元件间距检查的时候，会误报和周边贴片电容、电阻的干涉，给PCB布局的工程师带来不必要的调整工作量。引脚部分的建模要还原实际焊盘的金属化区域厚度，不能简单把引脚和本体做成一个整体，因为在做SMT焊接工艺仿真的时候，引脚焊盘的厚度会直接影响锡膏印刷的钢网厚度计算，也会影响回流焊过程中元件的共面性校验——这类细间距封装的引脚共面度要求通常在0.1毫米以内，要是建模时把引脚的高度做的参差不齐，后续导出的STEP模型导入到装配环境里，会出现元件浮高的错误模拟结果。从实际应用场景来看，这类封装的芯片大多用在板卡的核心信号处理区域，周边通常会布置0402甚至0201封装的去耦电容、限流电阻，建模的时候要预留出和周边元件的安全间距，尤其是引脚侧面的爬电距离，虽然低压数字电路里爬电距离要求不高，但如果是用在工业类带高压隔离的通讯板卡上，引脚之间的绝缘距离直接关系到板卡的抗浪涌能力。另外，封装本体顶部的标记点建模也不能忽略，实际量产的芯片顶部会有激光打印的型号标识、定位圆点，

　　那个定位圆点是SMT贴装时的视觉识别点，建模时把这个特征做出来，后续做产线贴装模拟的时候，可以直接调用模型做视觉程序的调试，不用再额外补充识别特征。很多工程师做这类封装模型的时候容易忽略封装底部和PCB表面的间隙，实际上UFQFPN封装贴装完成后，本体底部和PCB板面之间会有0.1到0.15毫米的锡膏焊接间隙，这个间隙是保证焊接时助焊剂挥发、避免锡珠挤压到本体底部造成引脚短路的关键空间，建模时如果把本体底面直接和PCB板面做齐平配合，后续做工艺性检查的时候就没法发现底部空间不足导致的锡珠残留风险。从结构设计的思路来说，这个封装的模型不需要做内部的晶圆、键合丝细节，因为对于板卡级的结构设计来说，外部的装配尺寸、安装边界、

　　外形轮廓才是干涉检查需要的核心要素，过度还原内部结构反而会让模型文件变大，拖慢整个板卡装配体的旋转、缩放操作响应速度，尤其是一块板卡上如果有十几颗这类封装的芯片，模型冗余的面数会严重影响设计效率。还要注意引脚的排布顺序，四个侧面的引脚编号要和实际规格书的引脚序号方向对齐，那个顶部的定位圆点对应的就是一号引脚的位置，要是引脚顺序做反了，后续导出的3D模型和PCB的网表匹配的时候，会出现引脚位置错位，导致结构模型和实际电气连接的位置不对应，做热仿真的时候热源位置就会出错。在通讯类设备的板卡设计里，这类封装的芯片经常会靠近板卡的边缘连接器布置，所以模型的外形尺寸公差要按塑封件的最大实体尺寸来做，也就是建模时的长宽尺寸取规格书里的最大公差值，这样在做整机外壳装配的时候，就能提前发现芯片和外壳内壁、屏蔽罩之间的干涉问题，避免开模之后才发现元件顶壳的问题，减少后续改模的成本。另外，做这类表贴元件的模型时，要把焊盘的焊接圆角做出来，实际回流焊之后，每个引脚的焊锡会形成一个向内凹陷的润湿角，不是完全直角的方块，虽然这个细节对大的装配检查影响不大，但在做产品的渲染效果图、做装配工艺的可视化展示的时候，这些细节能让整个板卡的模型更贴近实际生产出来的状态，不会看起来像生硬的方块拼接。
