3.5mm螺距KF128螺钉接线端子结构

　　在工业控制板卡、消费类电子主板、电源模块的PCB布线场景里，接线端子是实现板内电路与外部线束可靠导通的核心连接件，这款3.5mm间距的螺钉式接线端子，是小功率信号传输、低压配电回路里应用极广的连接部件。从实际选型适配角度看，3.5mm的极间距刚好匹配多数小电流回路的安规爬电距离要求，既不会因为间距过大占用过多PCB板面空间，也能避免间距过小带来的相邻回路击穿、飞弧风险，适合24V直流控制信号、220V小功率负载回路的接线需求。

　　从结构设计逻辑来看，这款端子采用绿色阻燃PA66作为绝缘基座材质，基座上开设的螺钉锁紧腔室，每个腔室对应一个独立的导电金属件，金属件采用铜合金镀锡工艺，既保证导电性能，也能避免长期使用出现氧化锈蚀导致接触电阻升高的问题。螺钉采用十字槽盘头设计，适配常规十字螺丝刀操作，锁紧时螺钉下压金属压线片，将插入接线孔的导线牢牢压在导电基座上，压线片的接触面做了防滑齿纹处理，即使是多股软线剥线后直接插入，也能在锁紧后避免导线松脱、接触不良的问题，不需要额外压接冷压端子，能提升现场接线的作业效率。

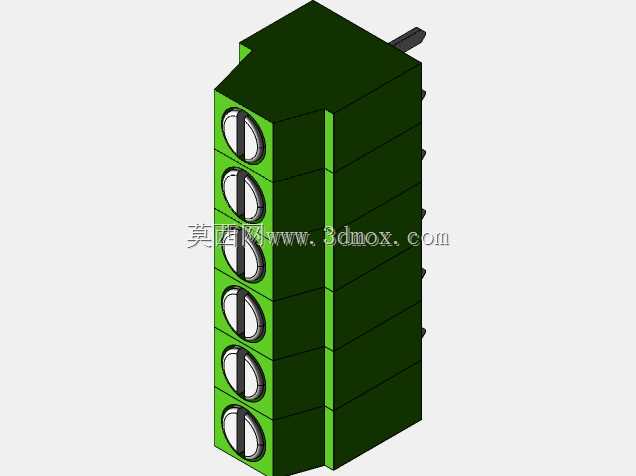

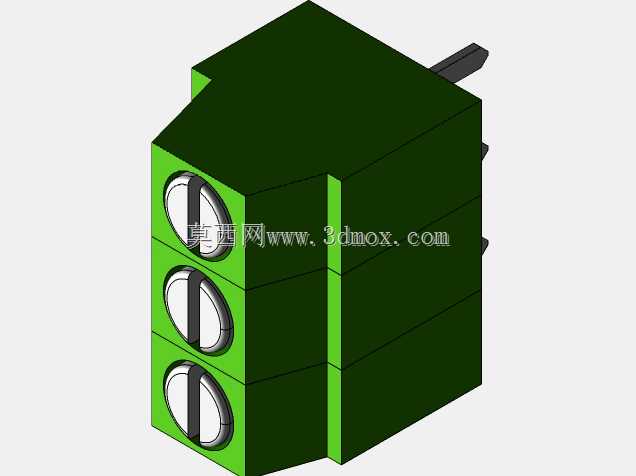

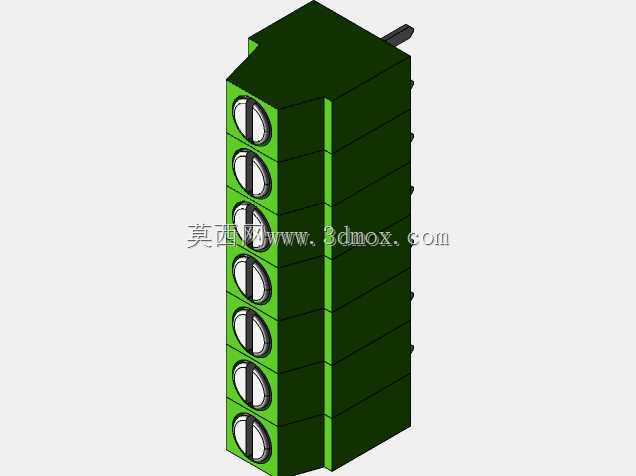

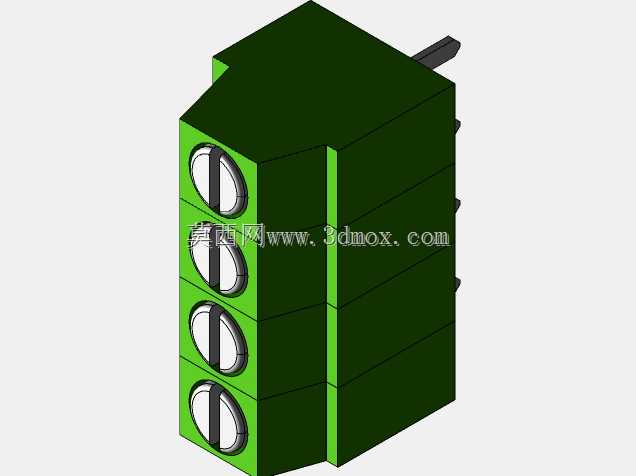

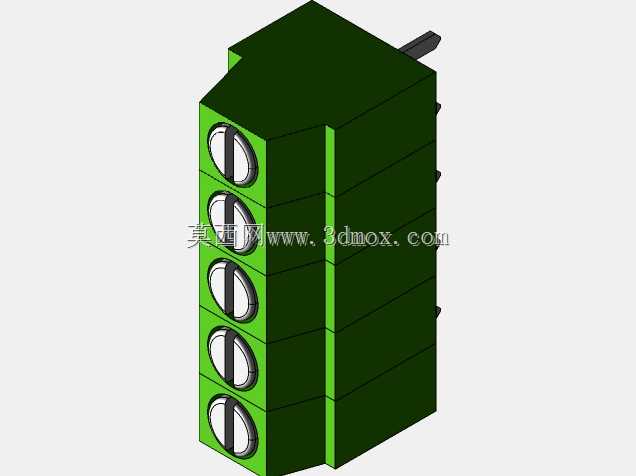

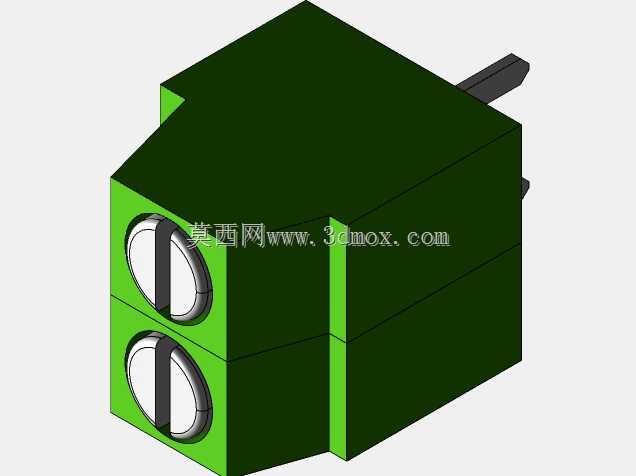

　　安装边界上，这款端子采用直插式焊针设计，焊针间距严格对应3.5mm的极距，焊针直径适配PCB上1.0mm左右的安装孔径，过波峰焊时焊锡能均匀包裹焊针，保证焊接强度，不会出现虚焊、掉件的问题。基座底部做了贴合PCB板面的定位凸台，焊接前可以先将端子凸台卡入PCB对应的定位孔中，避免过焊时端子移位倾斜。端子的整体高度控制在12mm以内，不会对板上其他高尺寸元器件造成干涉，相邻端子之间可以紧密并排拼接，扩展成任意极数的接线排，适配不同回路数量的接线需求。

　　实际使用场景中，这类端子常被用在PLC扩展模块、小型开关电源、工业传感器接线板、智能家居控制主板上，相比弹簧式接线端子，螺钉锁紧的结构抗振动性能更好，在有一定振动的工业设备舱内，长期运行也不会出现接线松脱的故障。设计建模时需要重点把控几个关键尺寸：一是相邻焊针的中心距公差要控制在±0.1mm以内，否则批量焊接时会出现插装困难；二是螺钉腔的深度要匹配M3螺钉的锁紧行程，保证螺钉拧到底时不会顶穿基座底部，同时能给不同线径的导线留出足够的压接空间，适配0.2-2.5平方毫米的单股或多股导线；三是基座的爬电槽设计，相邻极之间的绝缘隔板要高出基座表面2mm以上，满足污染等级2级环境下的安规要求。

　　从三维建模的细节处理来看，导电金属件的压线部位要做圆角过渡，避免锁紧时锐角割伤导线线芯，导致导线断股、载流能力下降；基座的进线口做喇叭口导向设计，现场接线时导线能顺利插入接线腔，不需要反复对准调整；端子顶部的螺钉孔做沉台设计，螺钉锁紧后头部不会高出端子上表面，避免相邻端子接线时螺丝刀触碰相邻螺钉造成短路。另外，建模时还要考虑端子的耐温性能，绝缘材质的热变形温度要满足波峰焊260℃峰值温度下不会出现基座变形、焊针移位的问题，所以基座的壁厚设计要均匀，避免厚薄不均导致过焊时出现收缩变形。

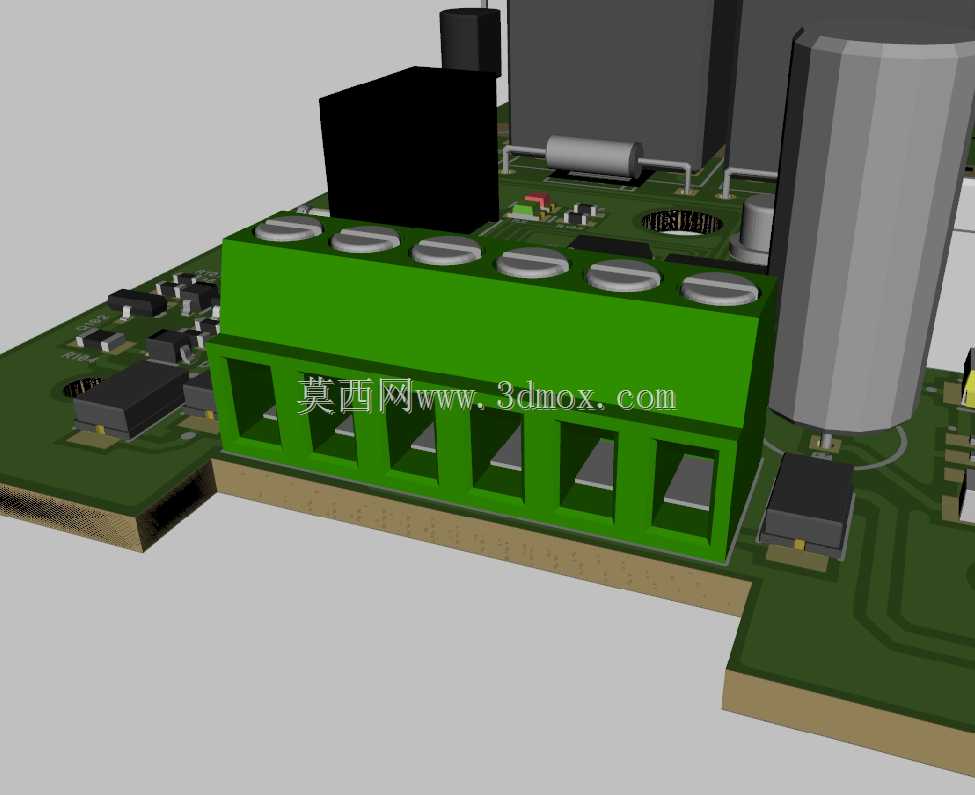

　　在板级布局时，这类端子通常布置在PCB的边缘位置，方便外部线束从设备外壳的出线口直接接入，端子的进线方向垂直于PCB板面时，接线操作空间最小，适合紧凑结构的设备内部安装；如果设备内部接线空间充裕，也可以选择进线方向平行于板面的卧式型号，但这款立式直插的型号是目前通用性最强的规格，物料采购成本低，互换性好，不同厂商生产的同规格端子基本可以直接替换，不需要修改PCB设计。
