23.3mm白色PIR菲涅耳透镜结构设计

　　在人体红外感应类产品的结构开发环节，菲涅耳透镜的选型与适配直接决定整套感应单元的探测范围、灵敏度与抗干扰表现，这款23.3mm规格的白色PIR菲涅耳透镜，是针对小体积嵌入式感应场景开发的配套光学结构件，目前广泛适配吸顶式感应开关、小型人体感应灯具、智能安防探测模组、楼道感应触发装置等多类民用与工业感应终端。

　　从实际使用场景的适配逻辑来看，这类透镜的核心作用是将探测视场内的红外热辐射信号进行有效聚焦，同时通过透镜表面的分区菲涅耳纹理，将连续的探测区域分割为若干个交替的高灵敏区与盲区，当人体在探测范围内移动时，热释电传感器能够接收到变化的红外信号脉冲，从而触发后续的电路动作，相比无透镜的裸传感器方案，搭配该款透镜后，感应单元的有效探测距离可提升至5-8米，水平探测角度覆盖110度左右，能够满足绝大多数室内小空间的感应触发需求，同时透镜本身采用乳白色半透的HDPE材质注塑成型，材质本身对8-14μm的人体红外辐射波段有良好的透过率，同时能够过滤可见光波段的干扰，避免环境光线变化导致的误触发问题。

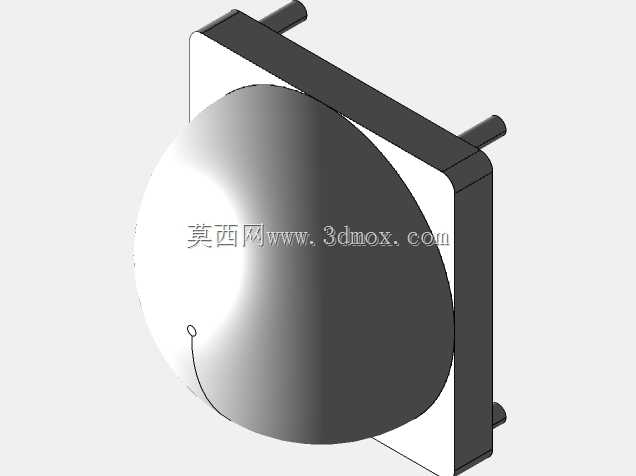

　　在结构设计层面，这款透镜采用方形安装基座加球面光学区的组合结构，基座两侧预留了对称的定位插柱，安装时可直接插入感应模组壳体对应的定位孔中，无需额外打胶或者螺丝固定，装配效率适配自动化产线的快速组装需求，基座的方形轮廓尺寸与常规22mm间距的PCB安装位完全匹配，光学区的球面凸起高度控制在6.2mm，整个透镜装配完成后，凸出安装面的高度不超过7mm，不会占用过多的壳体内部空间，能够适配厚度仅15mm的超薄感应面板结构。光学面的菲涅耳纹理采用同心圆加分区棱纹的组合设计，中心区域的纹理密度更高，对应正前方的核心探测区，边缘区域的纹理角度逐步抬升，用于覆盖侧方的探测范围，纹理的齿高控制在0.15mm，既保证了红外信号的折射聚焦效果，又不会因为纹理过深导致注塑成型时出现缩痕、缺料等缺陷，量产一致性表现稳定。

　　从安装边界的适配细节来看，透镜基座的背面设计有0.8mm高的贴合围边，装配时围边刚好压住PCB板上热释电传感器的外围屏蔽罩，能够避免壳体内部其他电路元件产生的红外杂散信号直接进入传感器，进一步降低误触发概率，两侧的定位插柱直径为1.5mm，插入深度为3mm，插柱末端做了0.2mm的倒角导向，人工装配或者机台装配时都能顺利对位，不会出现插柱顶弯、装配不到位的问题。透镜的白色基底材质添加了少量的抗UV助剂，长期暴露在室内自然光或者灯光环境下，不会出现发黄、透光度下降的问题，使用寿命能够匹配感应类产品5年以上的使用周期要求，材质本身的阻燃等级达到UL94-V0，满足电子类配件的安规要求。

　　在结构建模的过程中，需要重点关注光学球面的曲率精度与菲涅耳纹理的齿形角度，这两个参数直接影响红外信号的聚焦位置，如果曲率偏差超过0.1mm，就会导致聚焦点偏移出传感器的感应面，造成灵敏度下降或者探测距离缩短，建模时需要将光学区的曲面与安装基座的基准面做严格的同轴度约束，定位插柱的位置度公差控制在0.05mm以内，保证装配后透镜的光学中心与传感器的感应中心完全重合。同时基座与壳体配合的安装面需要做0.1mm的拔模斜度，方便注塑脱模，也能避免装配时出现卡滞问题，光学面的表面粗糙度要求达到Ra0.8，不能有明显的注塑流痕、缩水缺陷，否则会造成红外信号的散射，影响探测效果。

　　实际选型适配时，这款透镜主要适配窗口尺寸为23mm左右的感应类产品，相比大尺寸的菲涅耳透镜，它的体积更小，适合在紧凑结构的智能开关、迷你感应夜灯、嵌入式人体感应模块中使用，不需要额外修改壳体的窗口结构，直接替换同安装尺寸的其他透镜即可完成方案迭代，同时白色的外观能够与常见的白色开关面板、灯具壳体完美融合，不会出现外观突兀的问题。在感应角度的调试过程中，可以通过调整透镜与传感器之间的安装间距来微调探测距离，当间距为1.2mm时，探测距离达到最大值，间距增大时探测距离会相应缩短，角度也会略微收窄，结构设计时可以预留0.5mm的间距调整空间，方便根据不同产品的灵敏度要求做适配。
