BB CNC33小型数控雕刻机结构设计

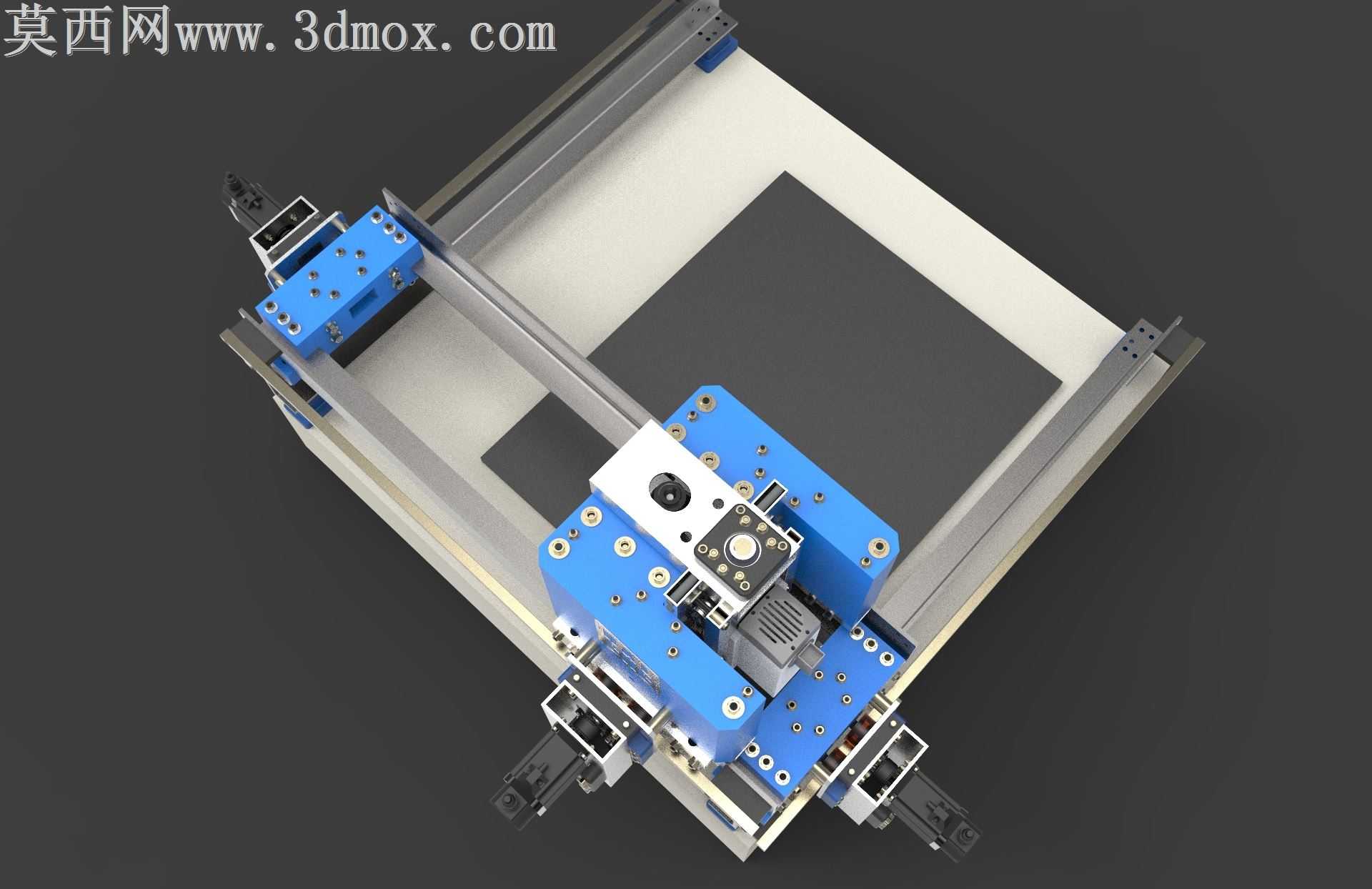

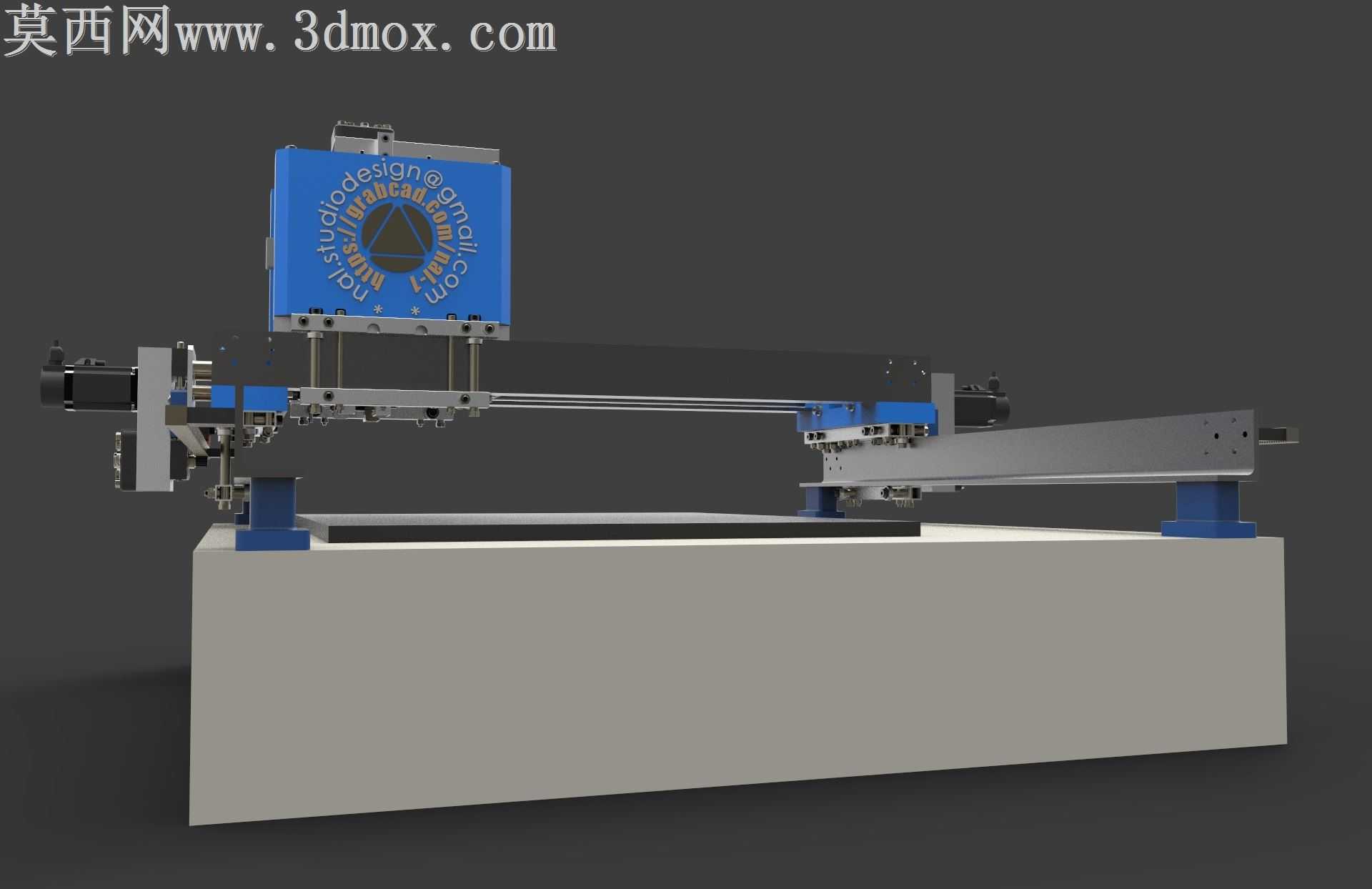

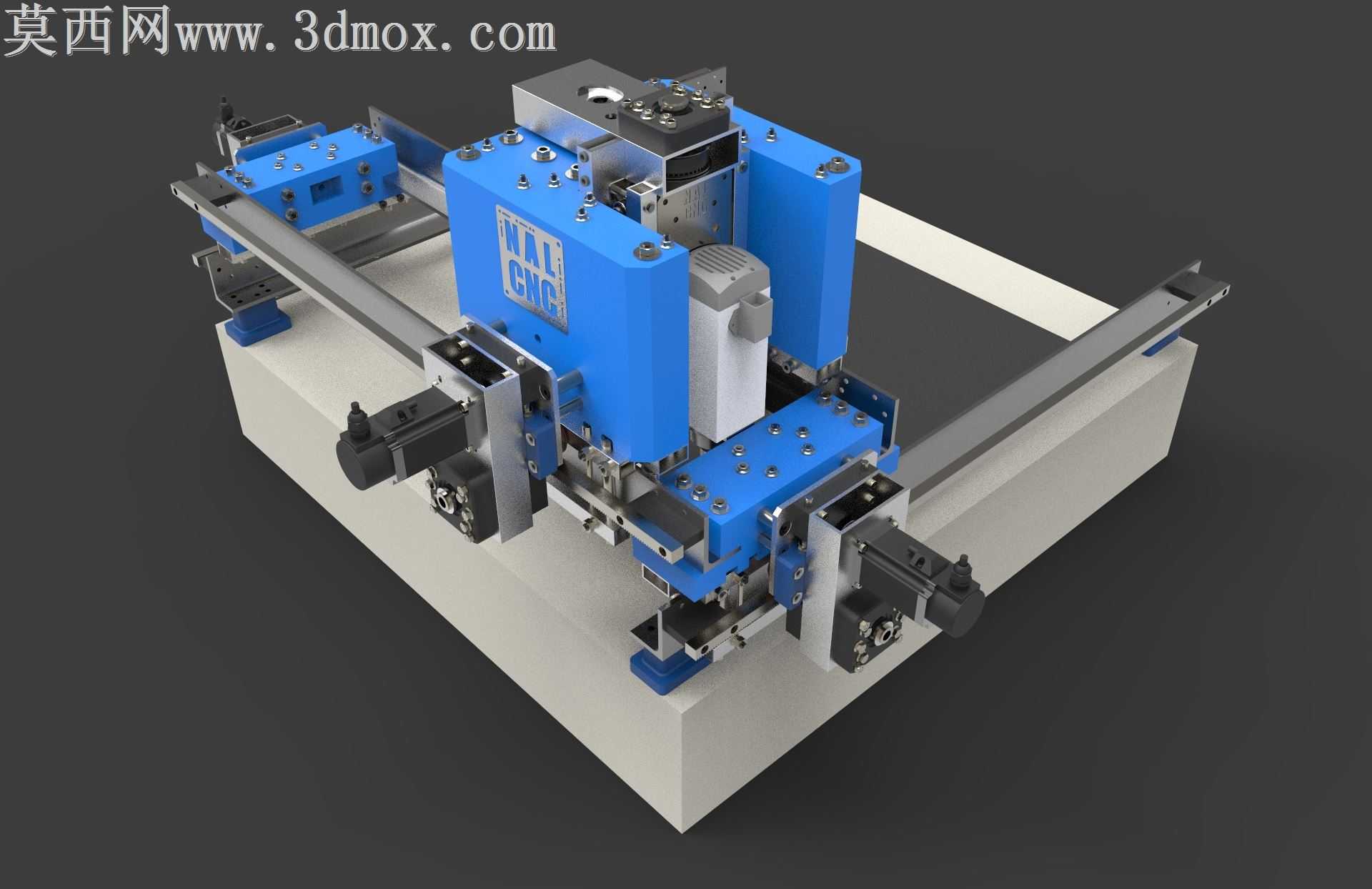

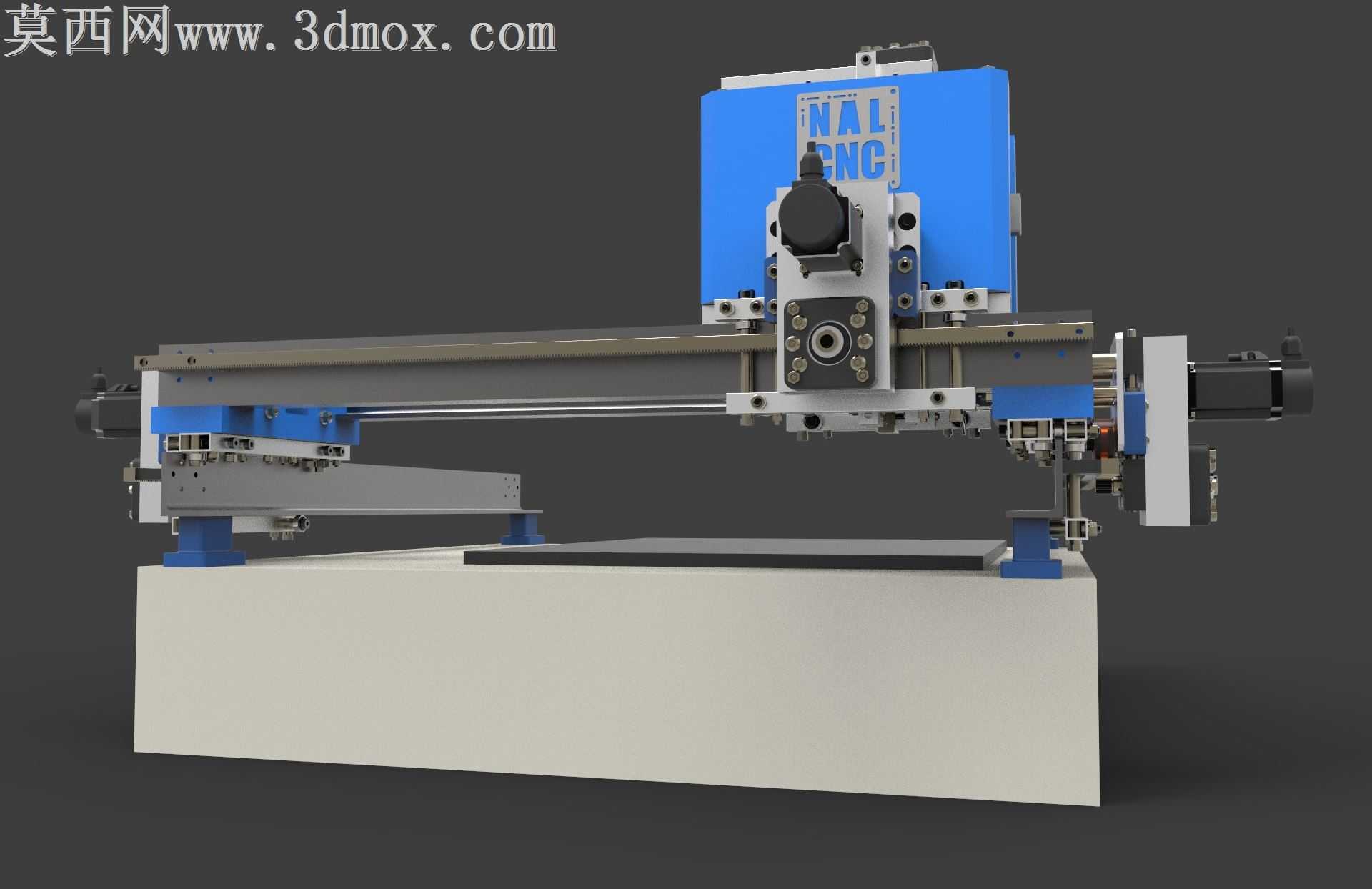

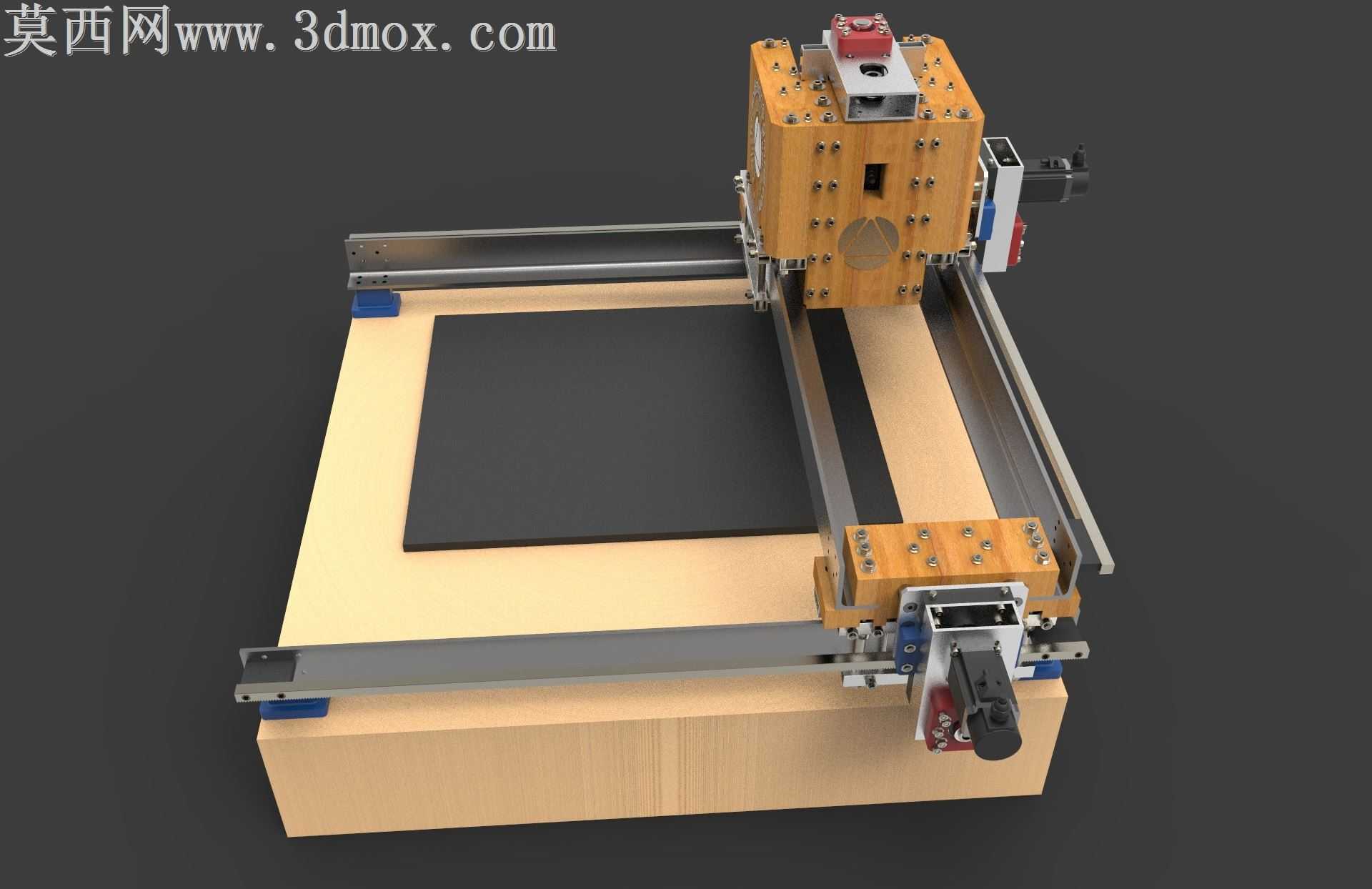

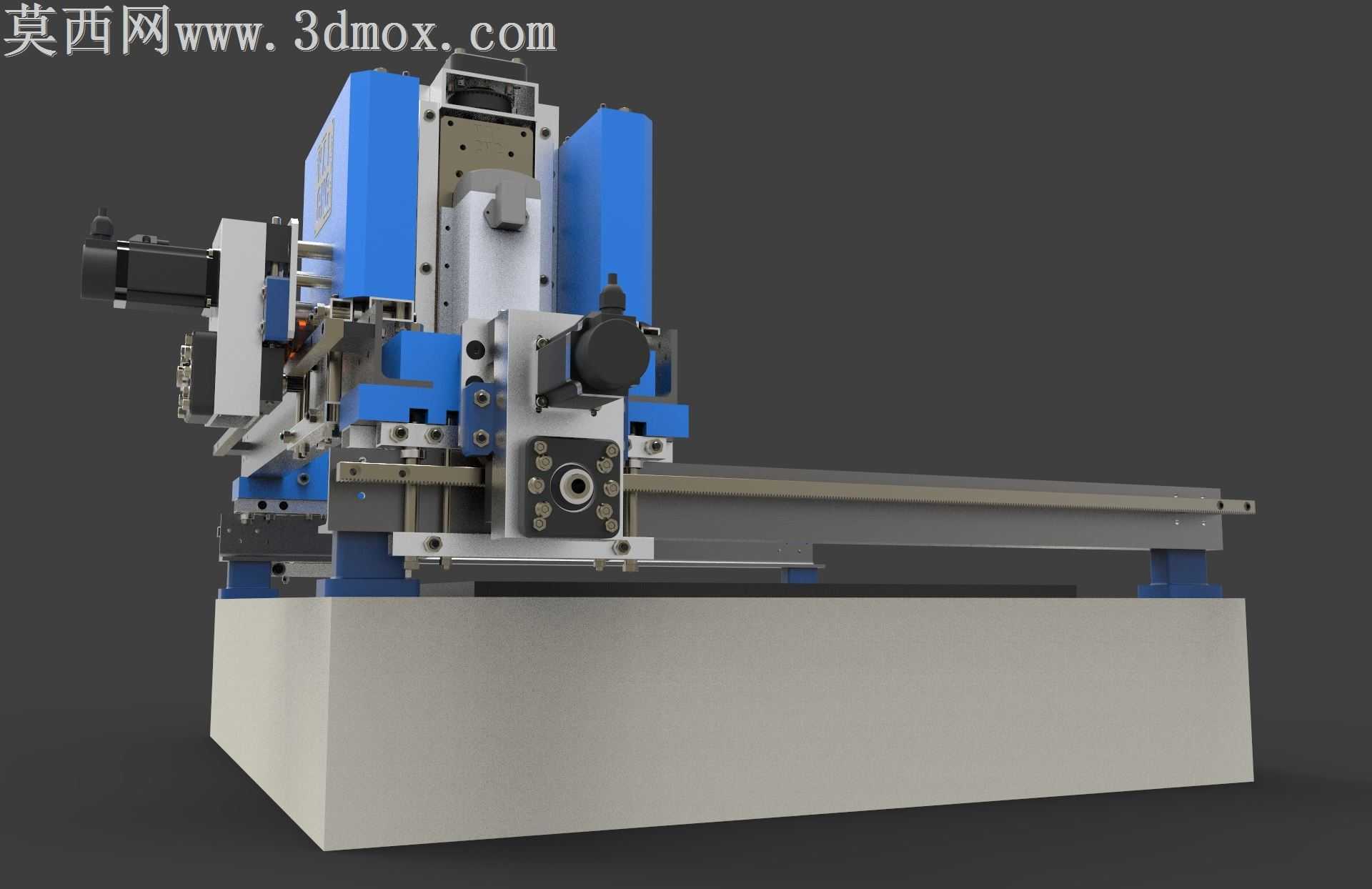

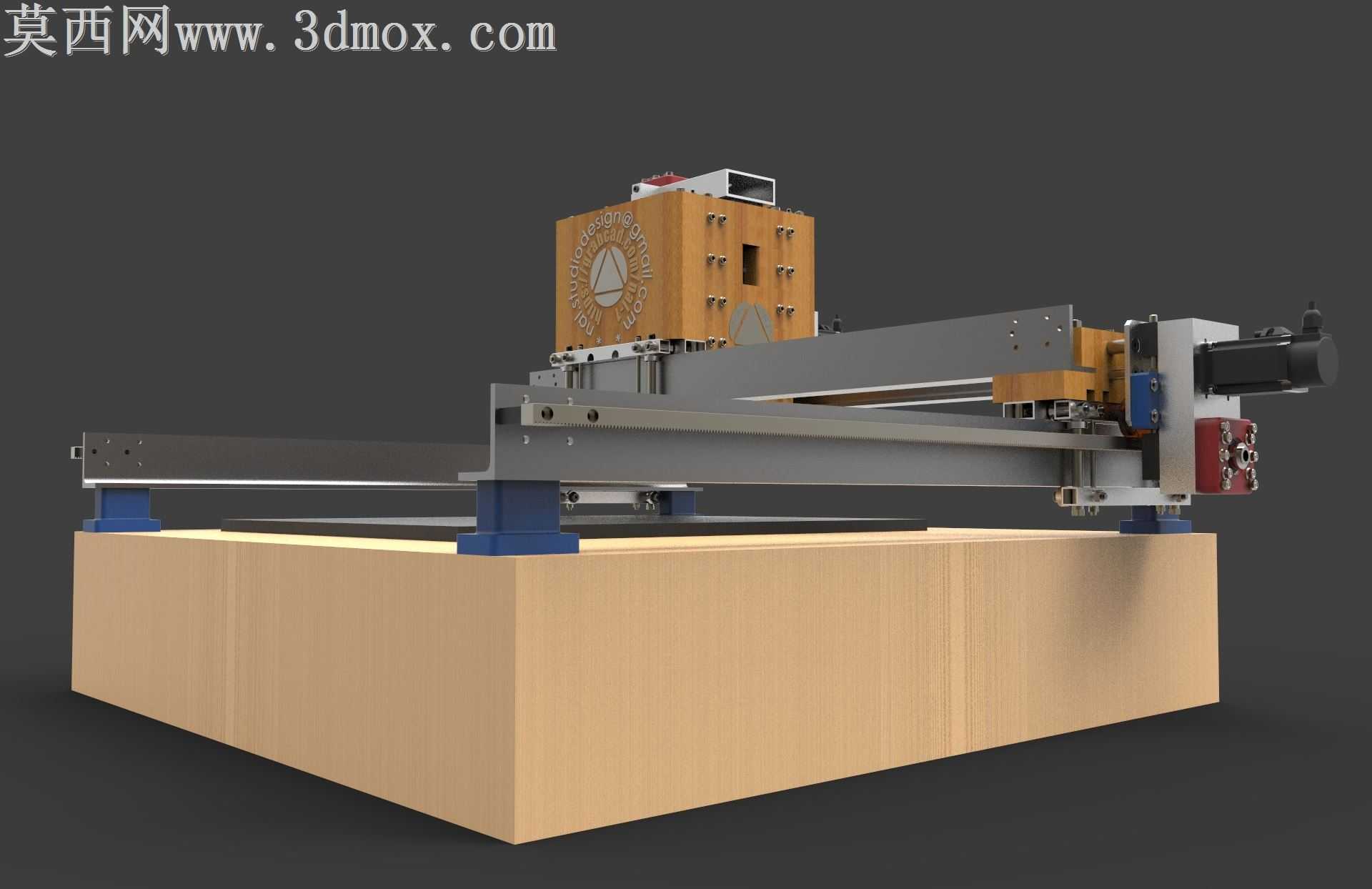

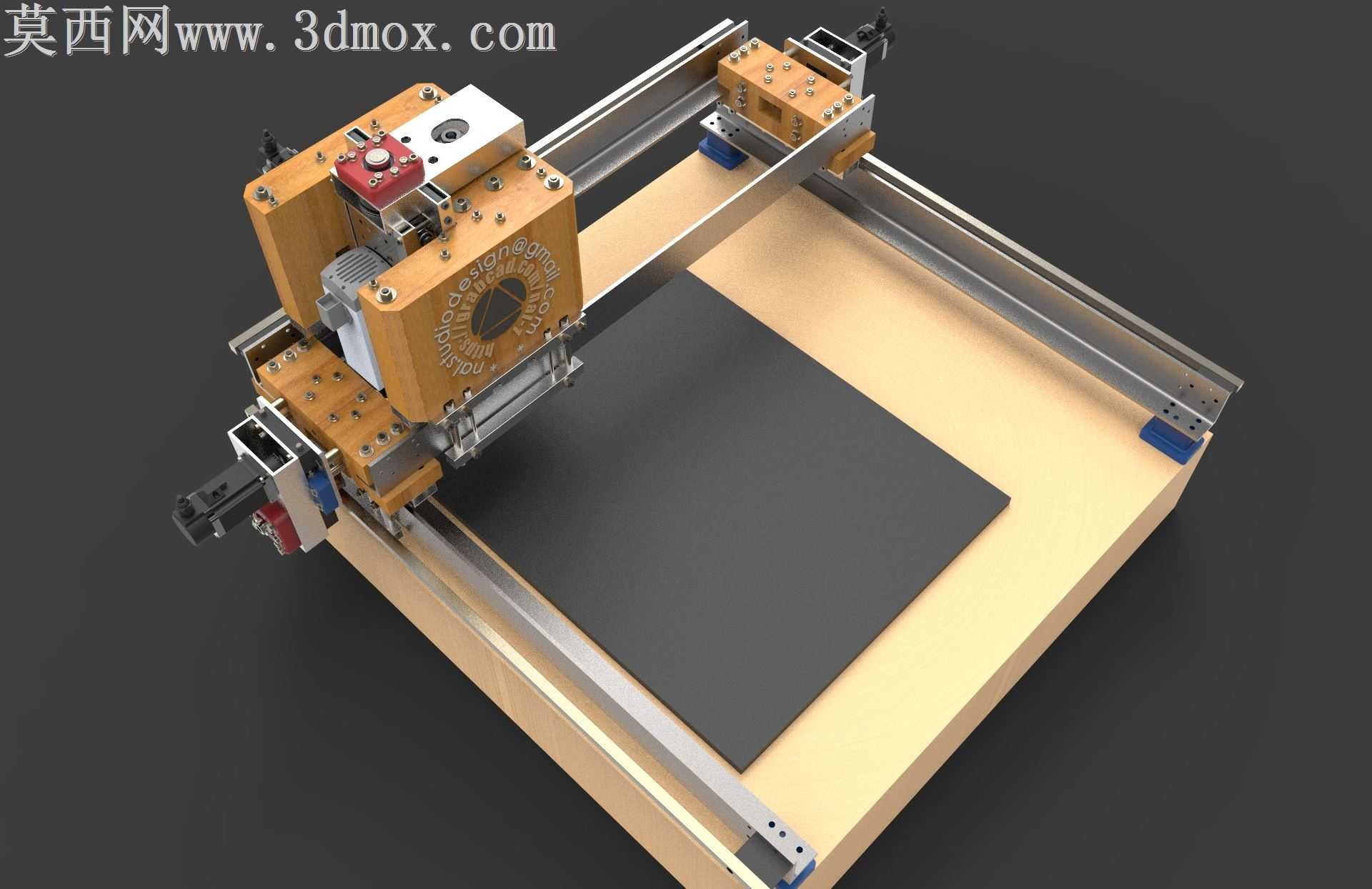

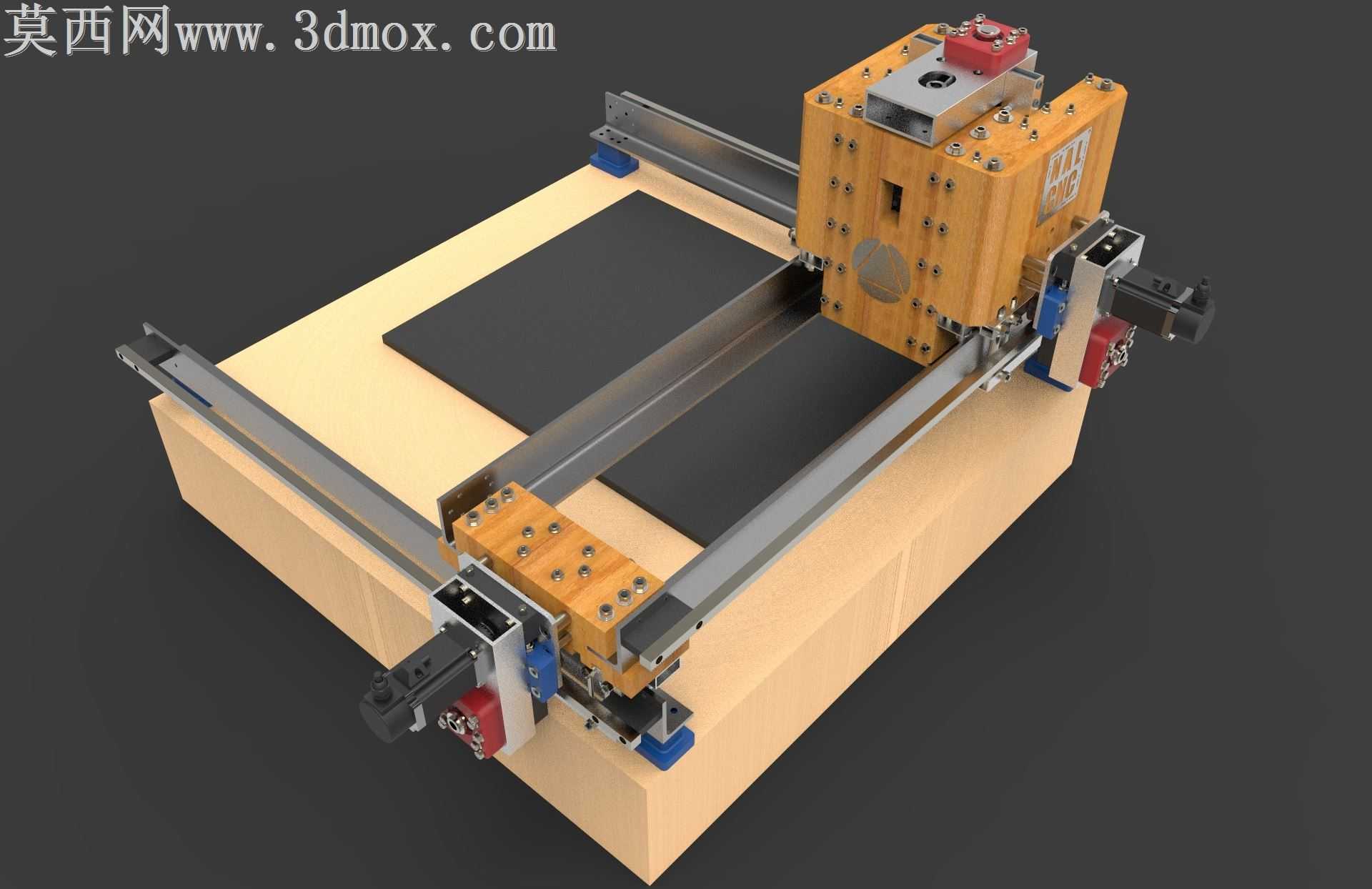

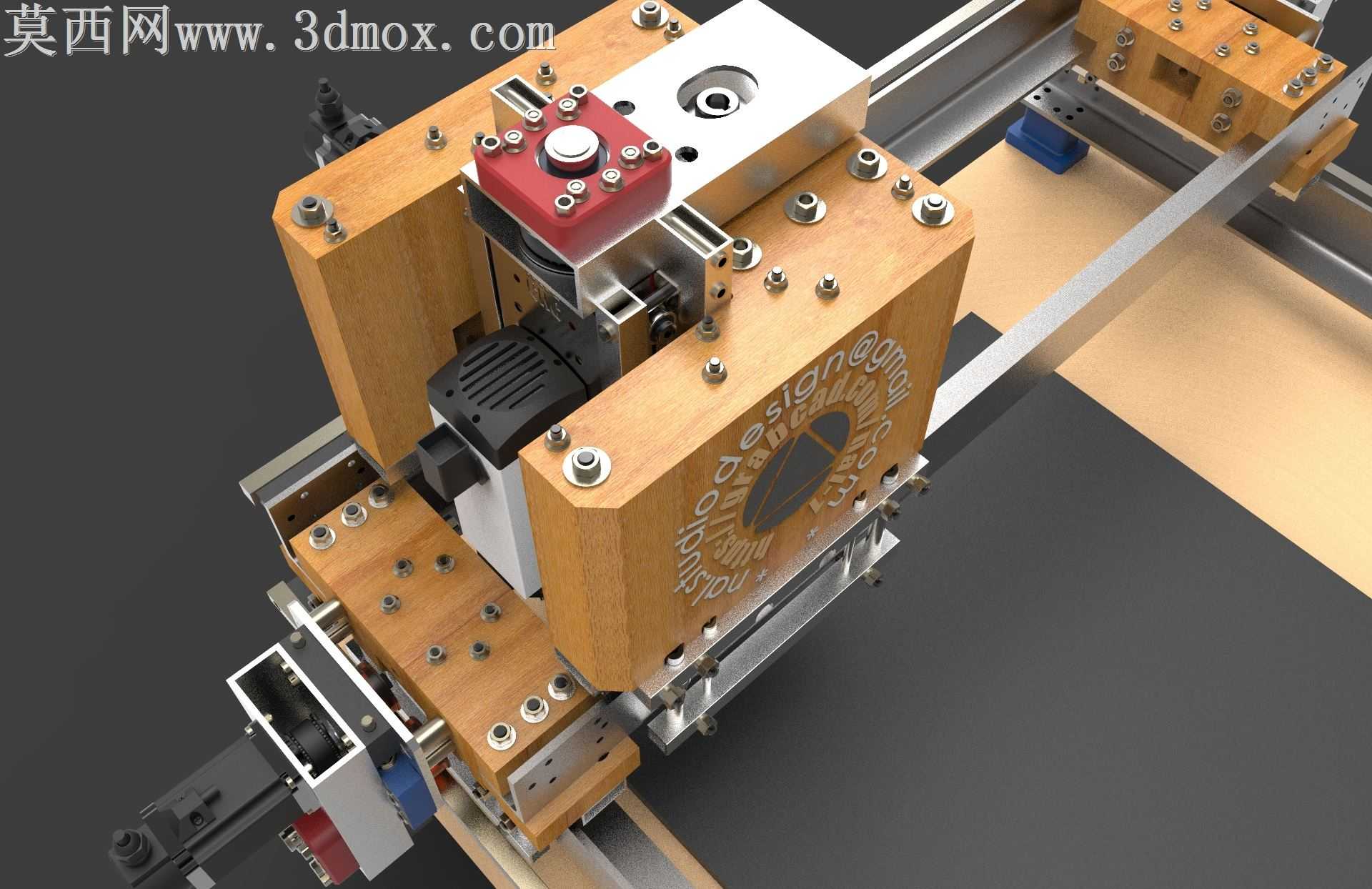

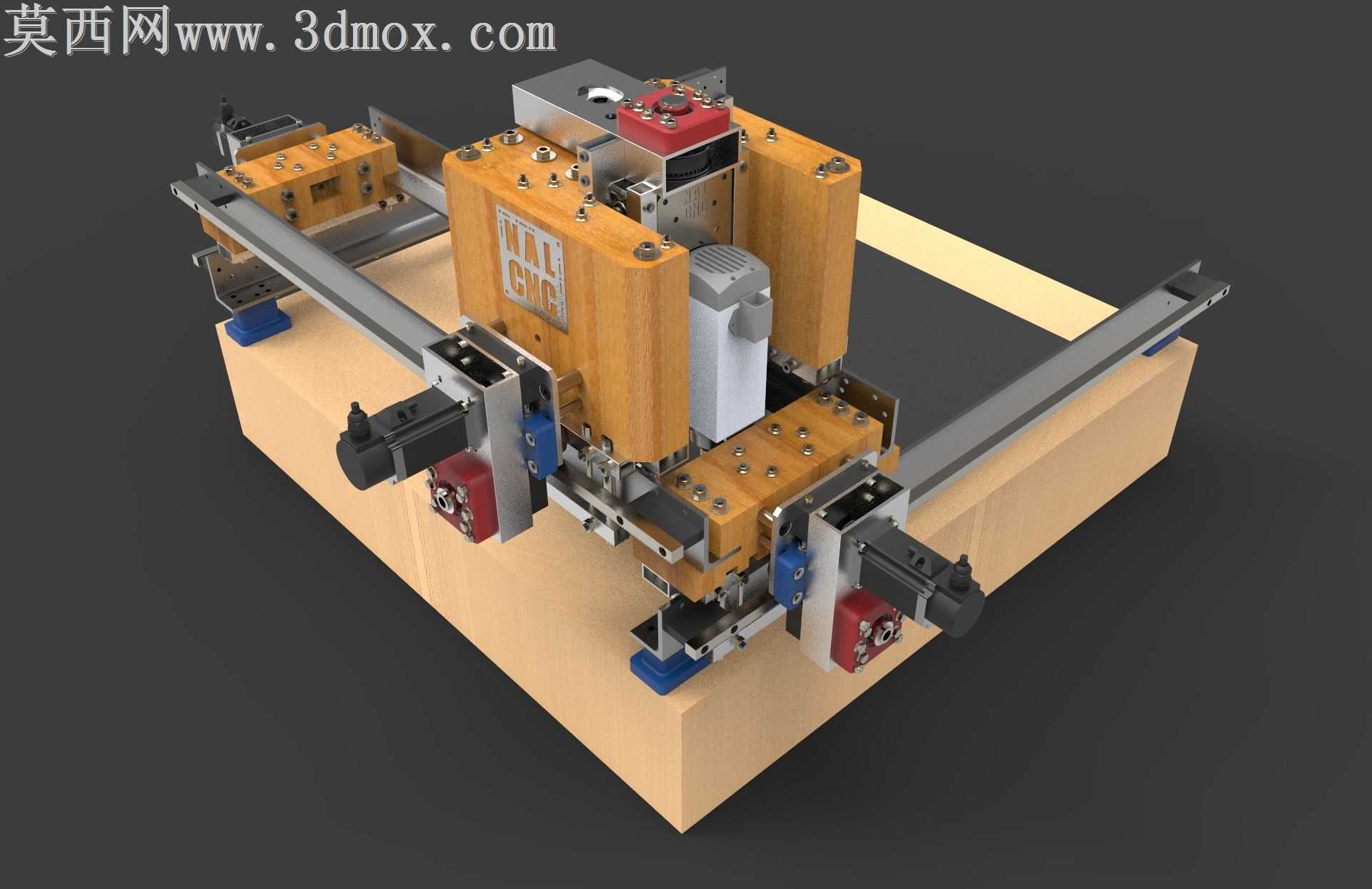

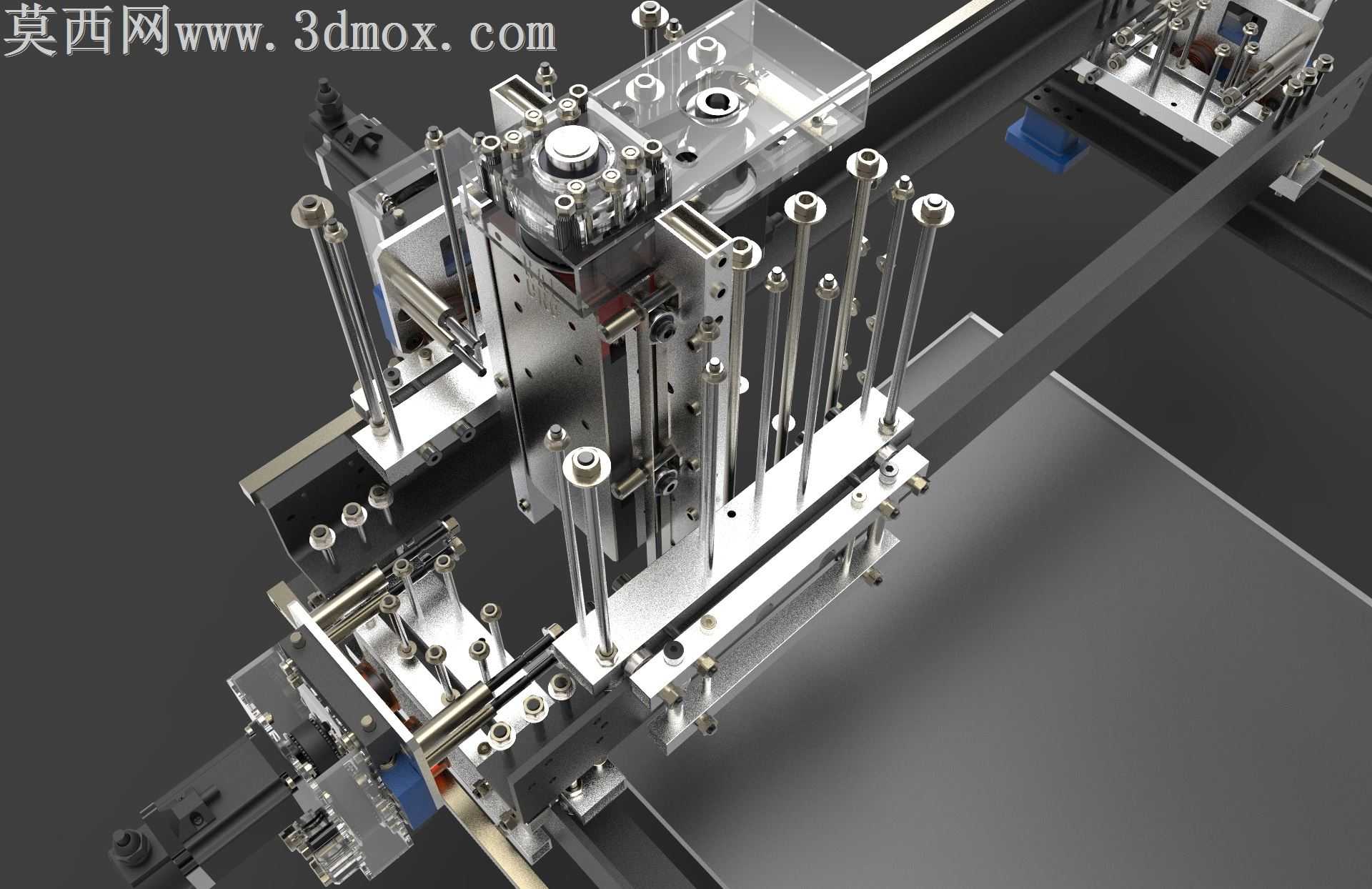

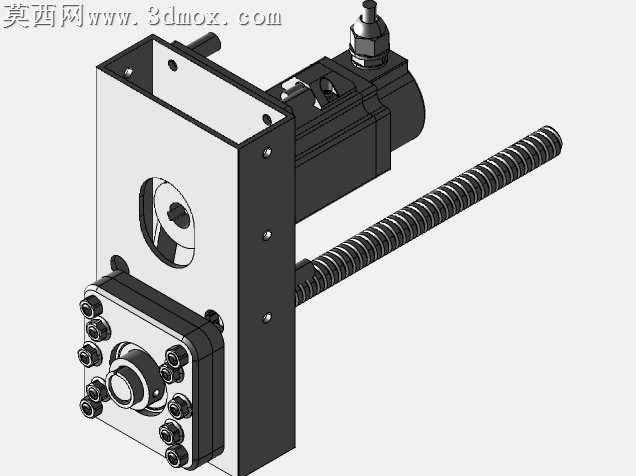

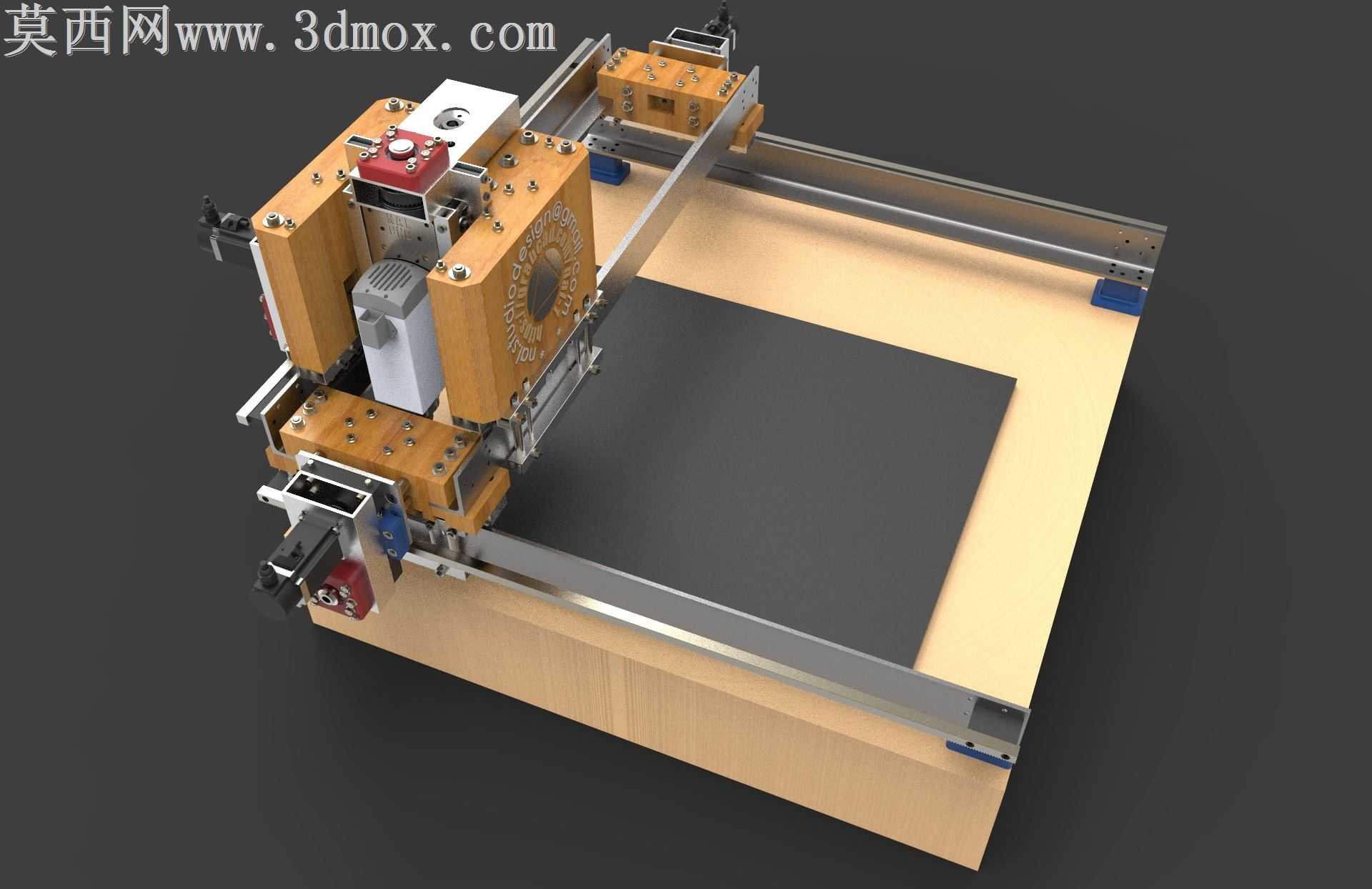

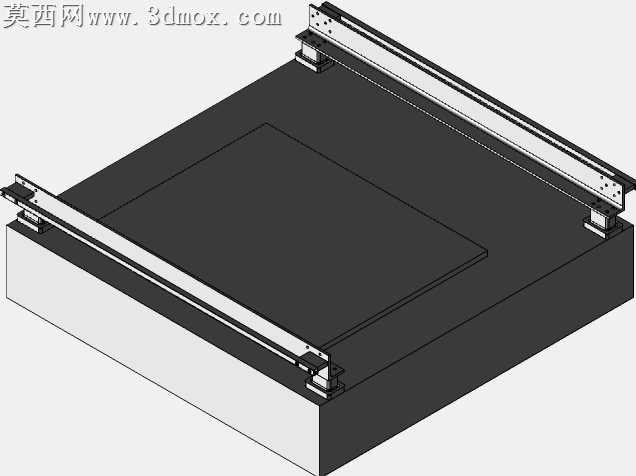

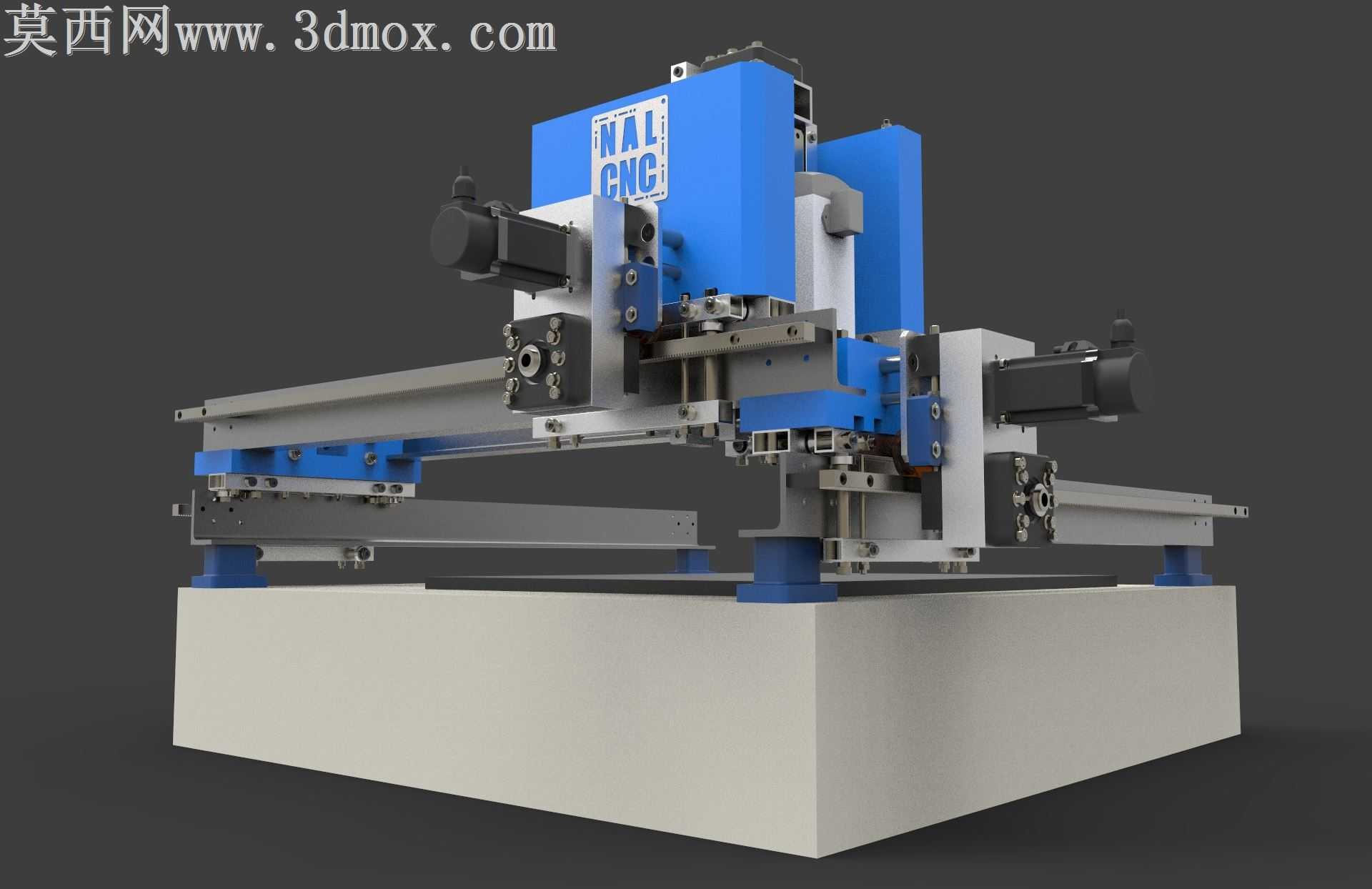

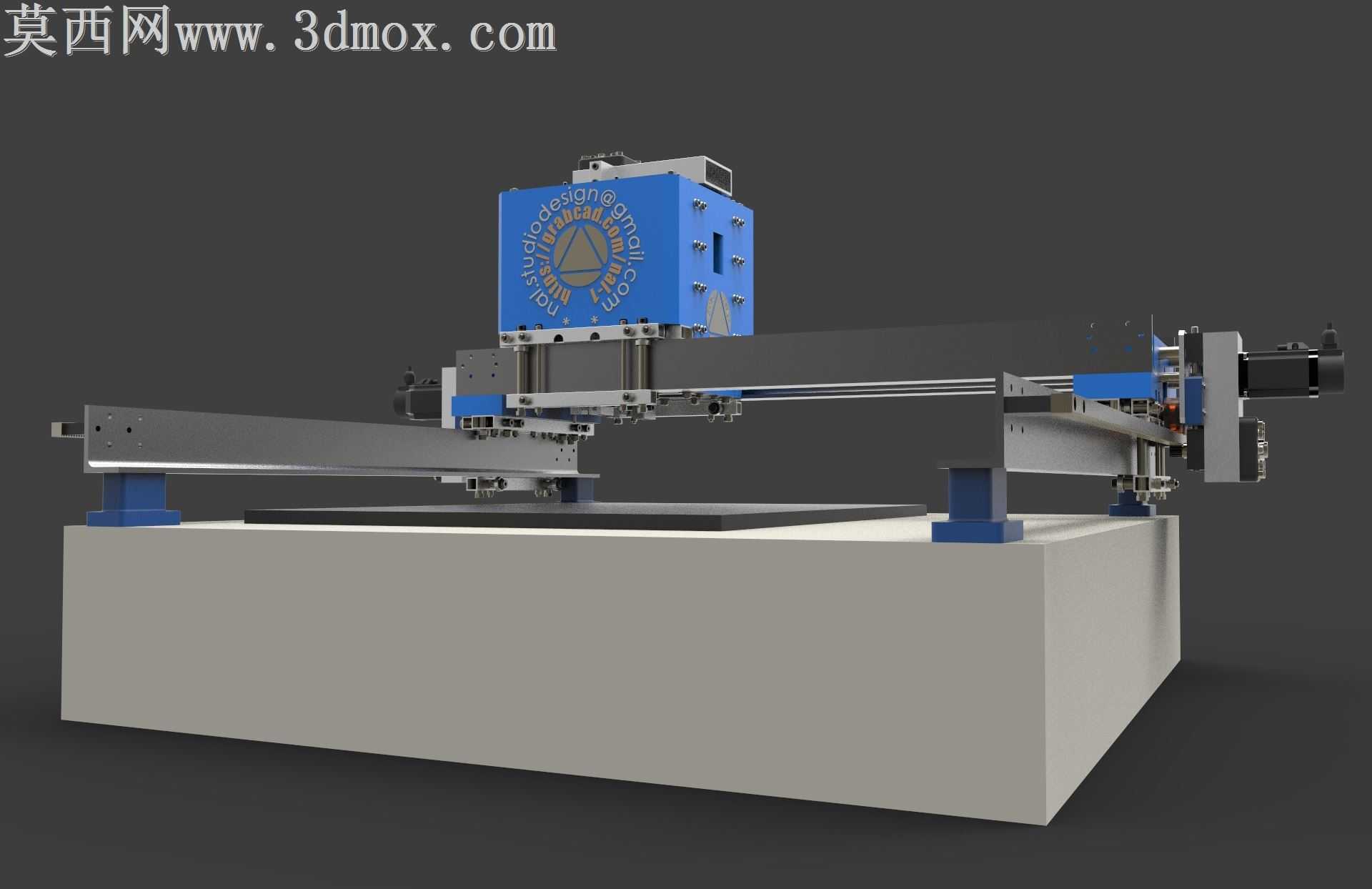

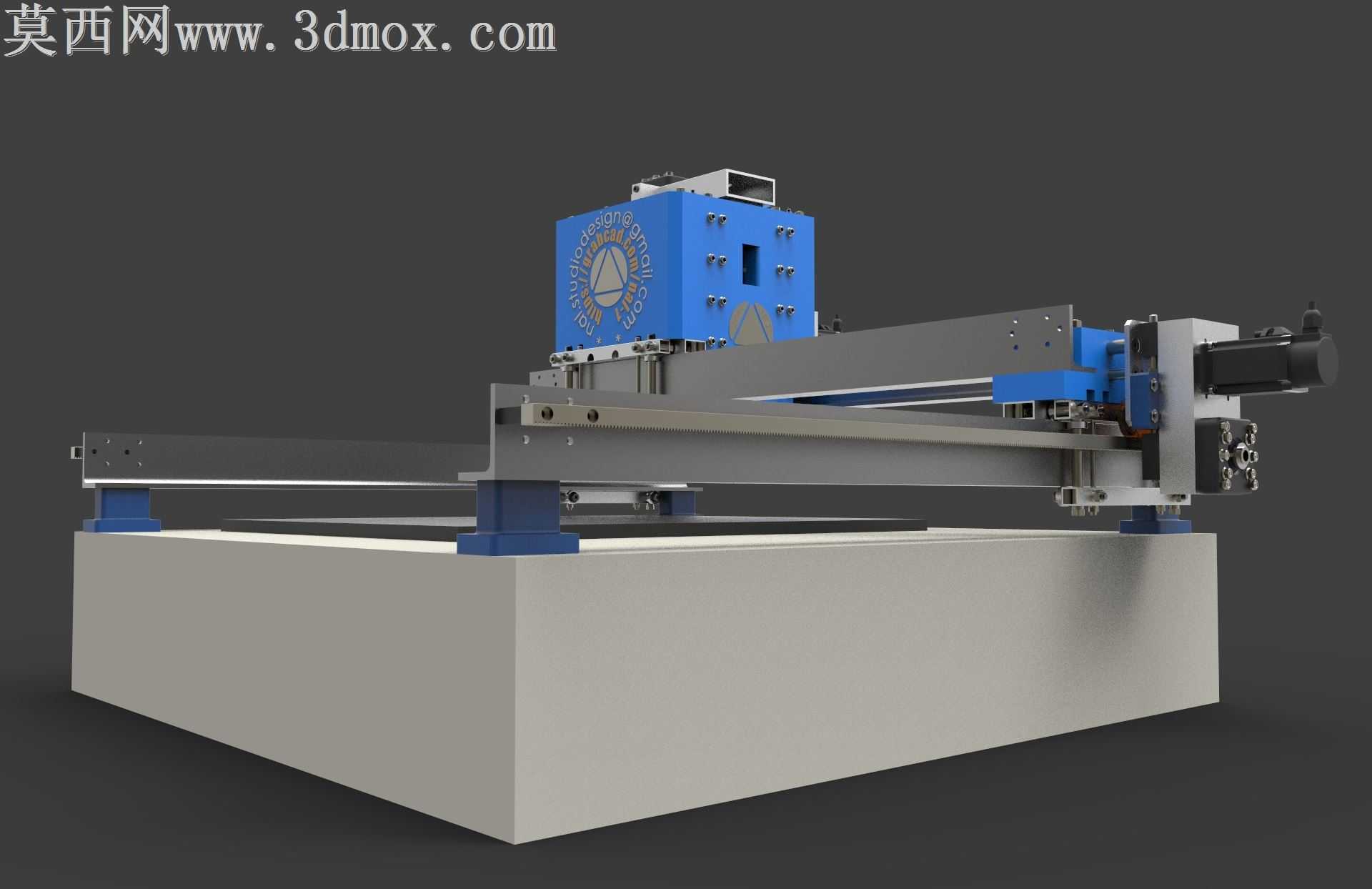

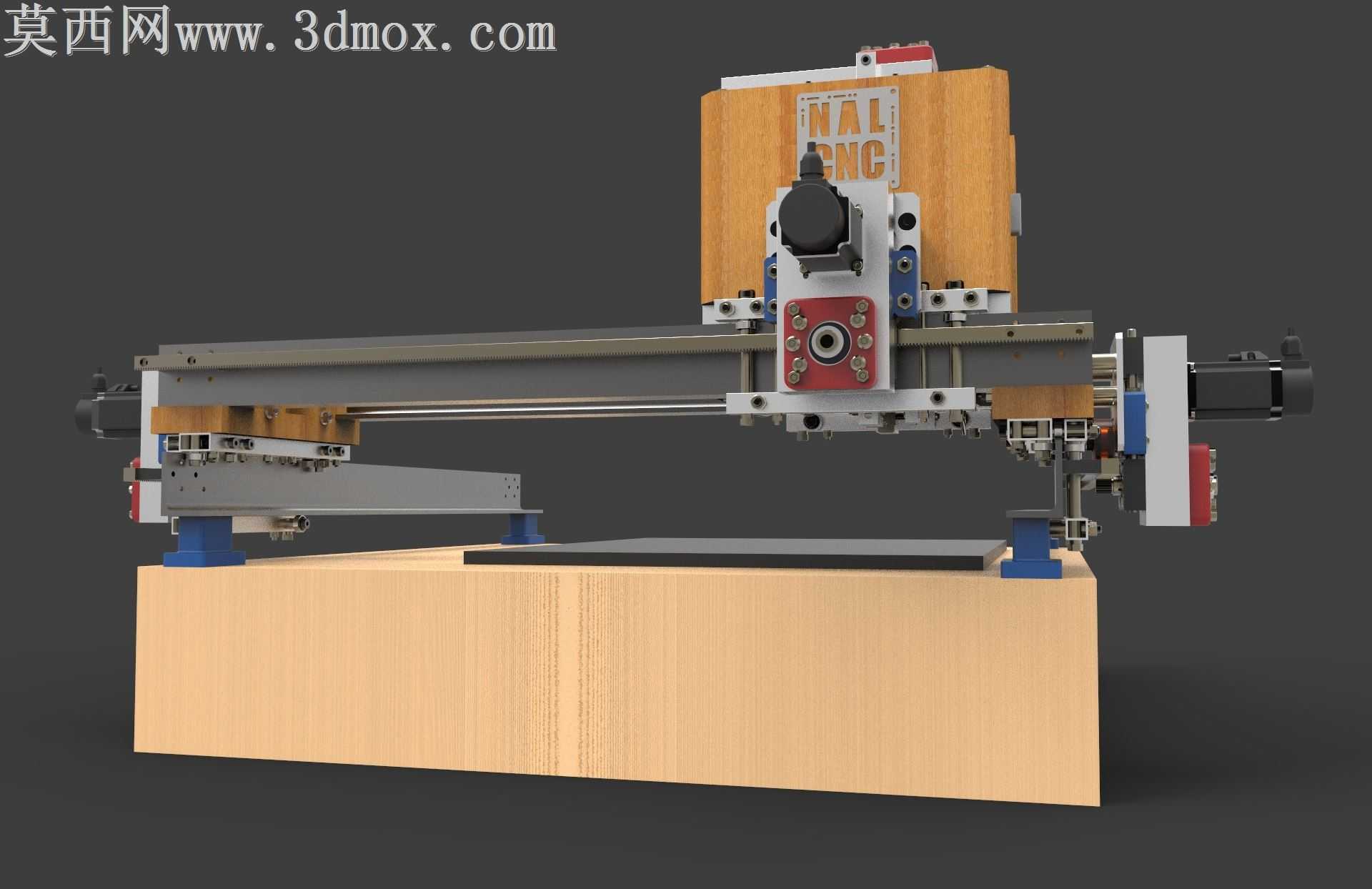

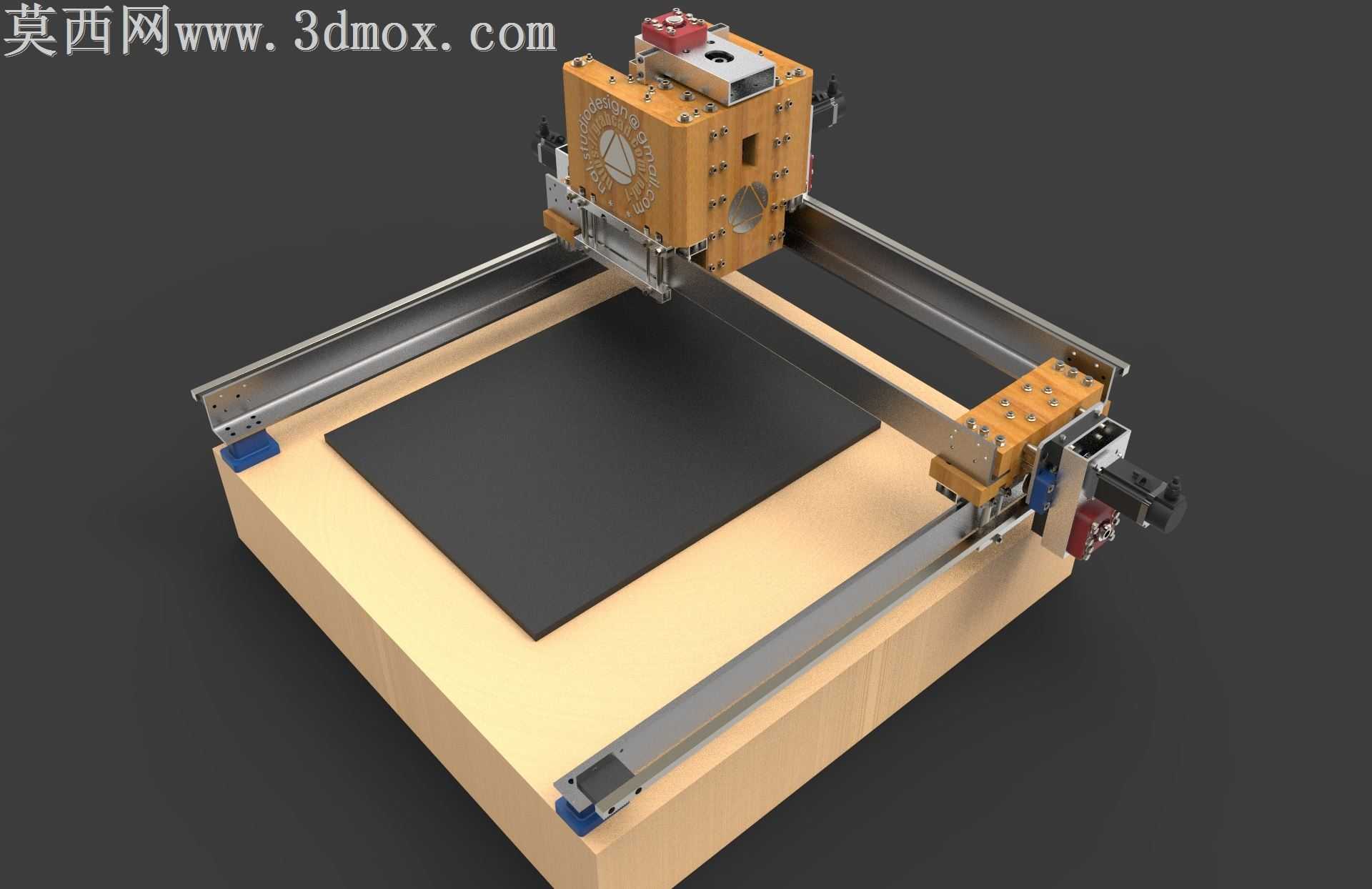

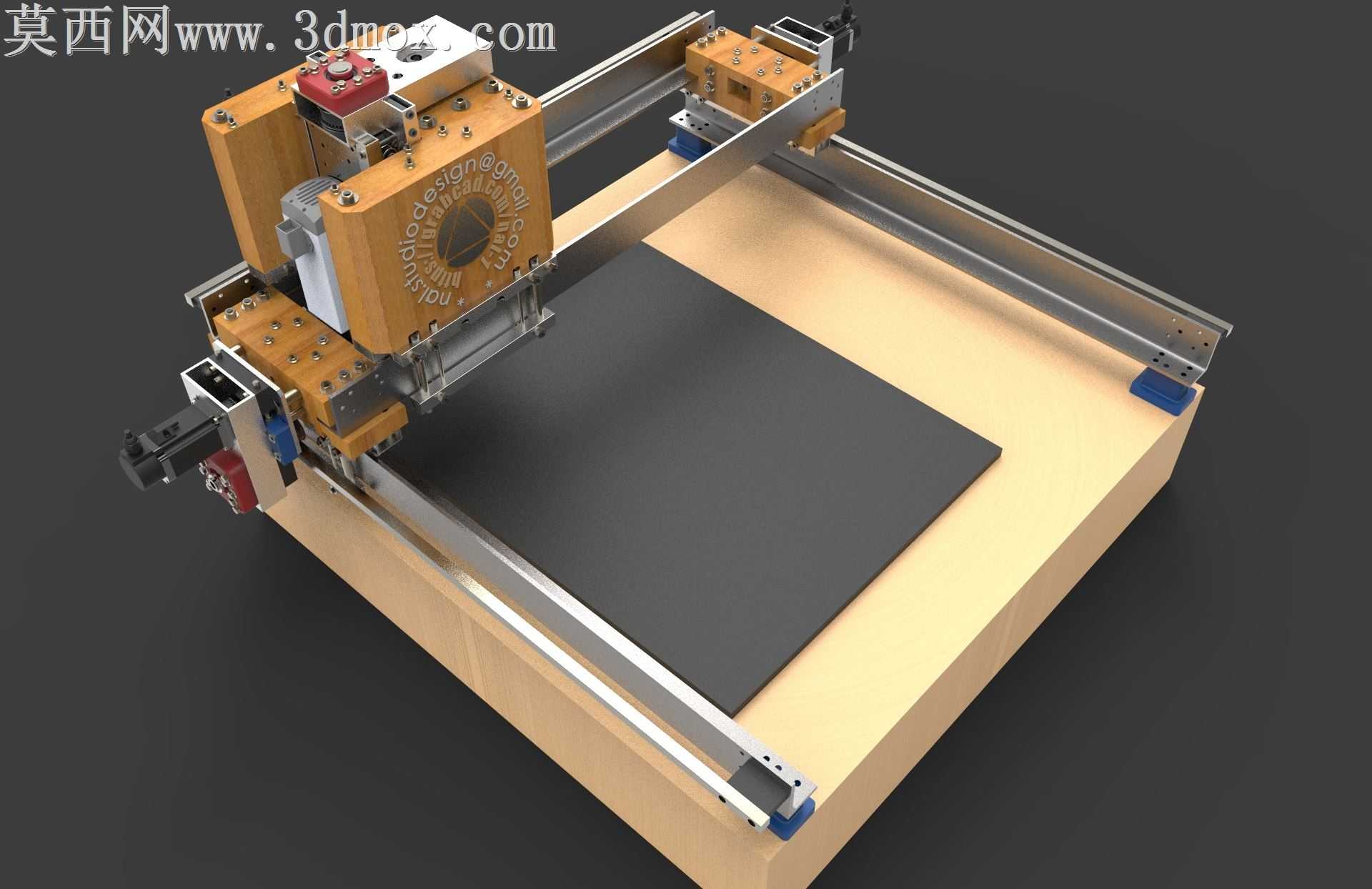

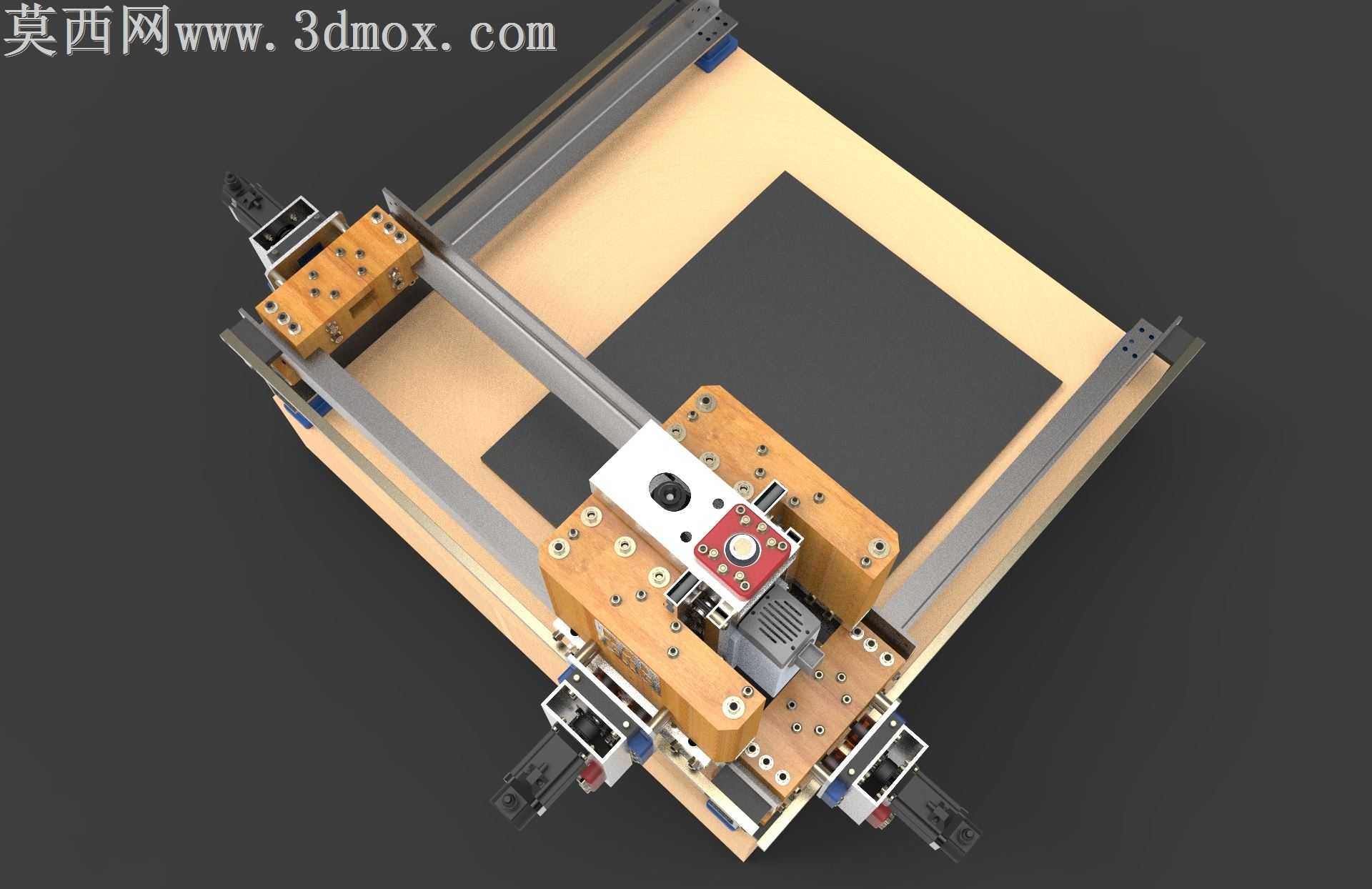

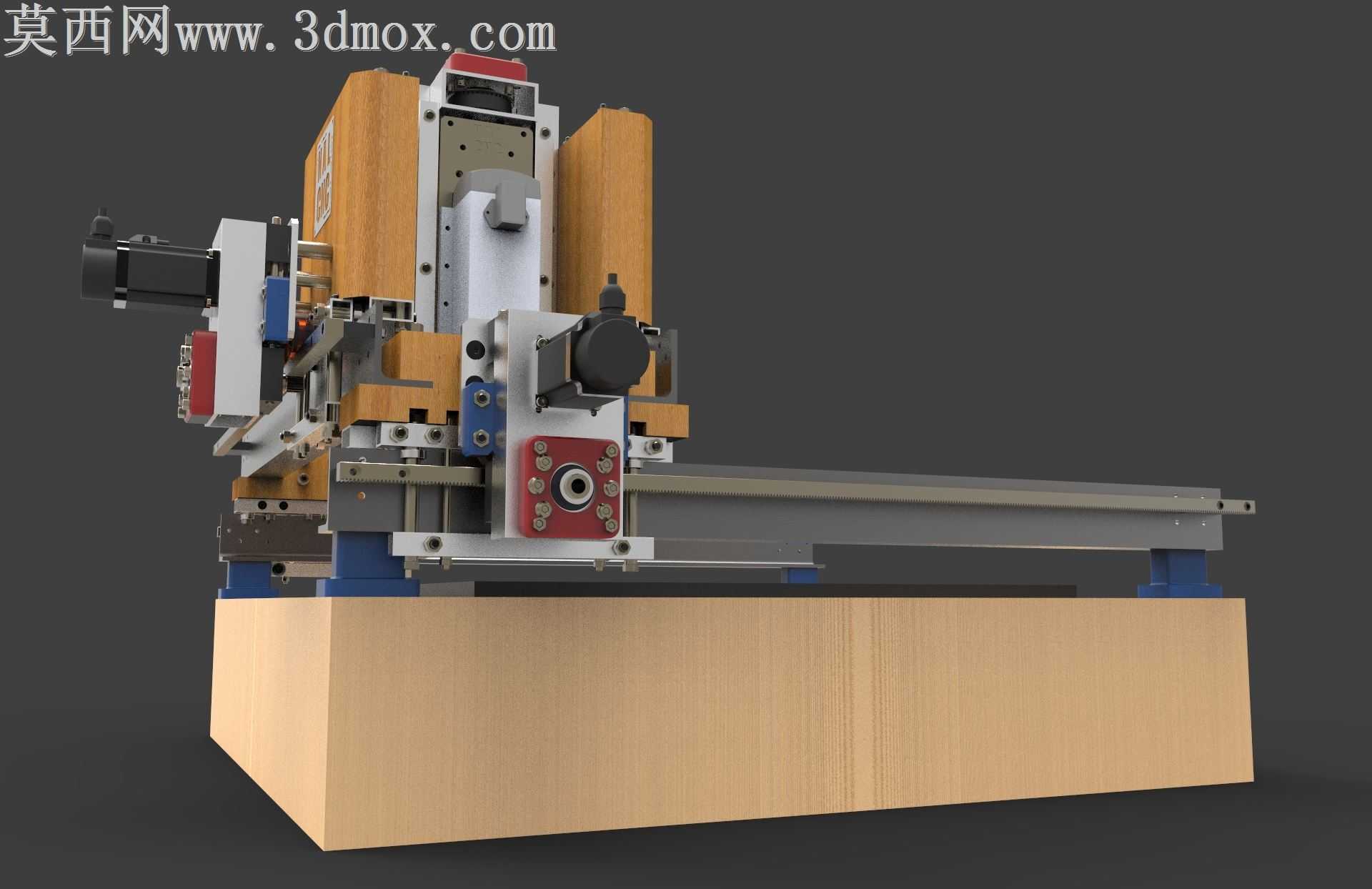

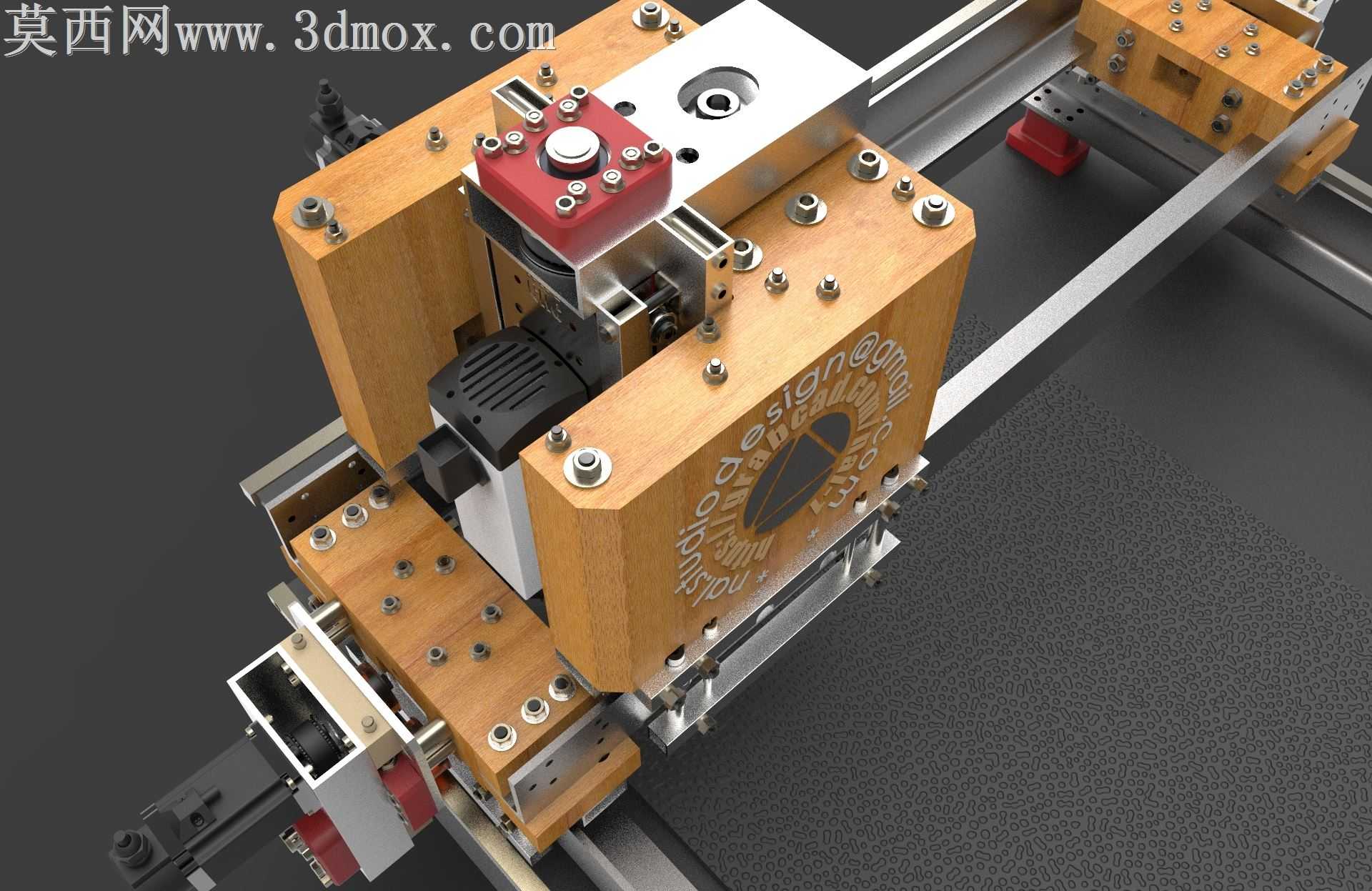

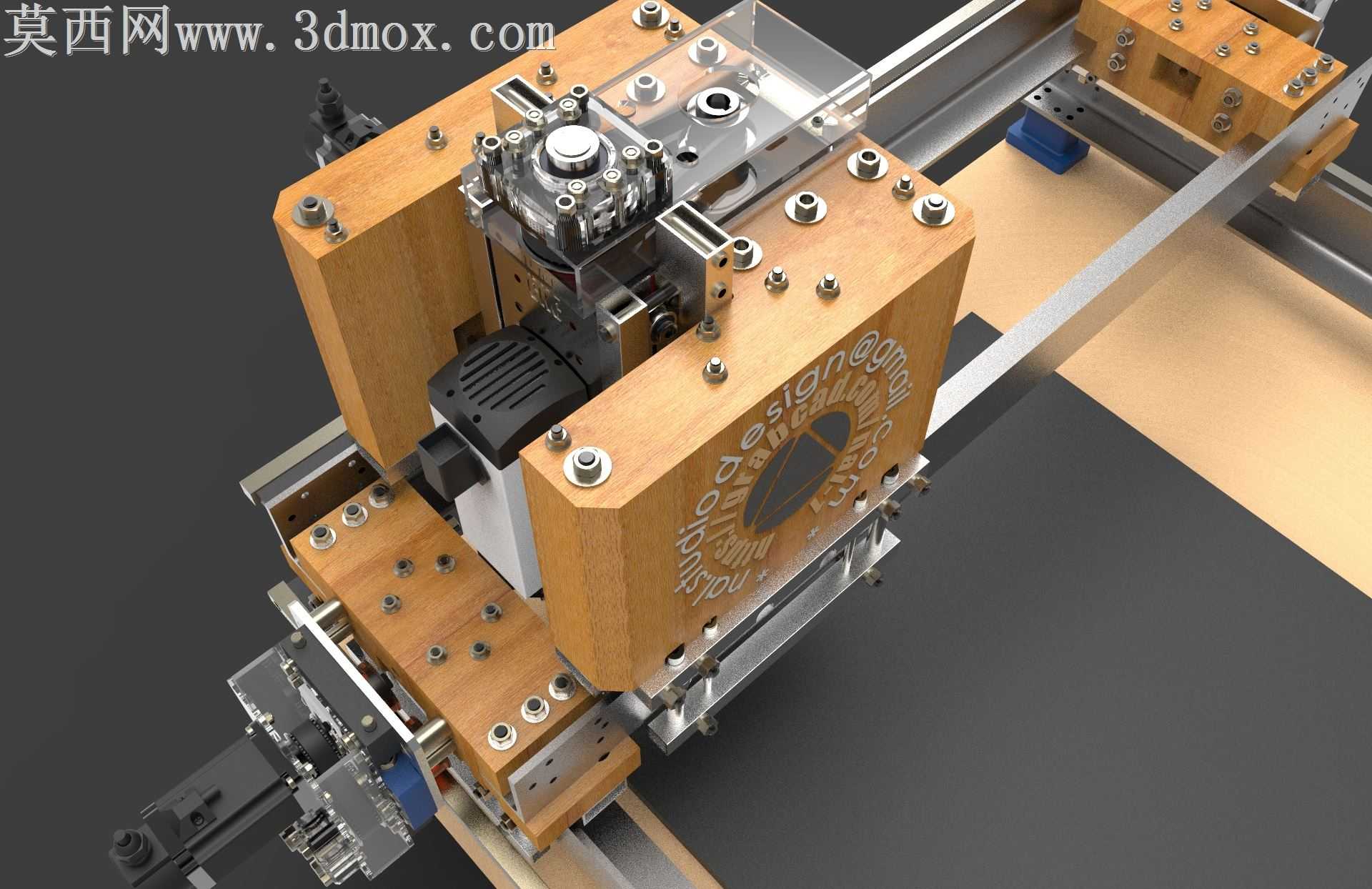

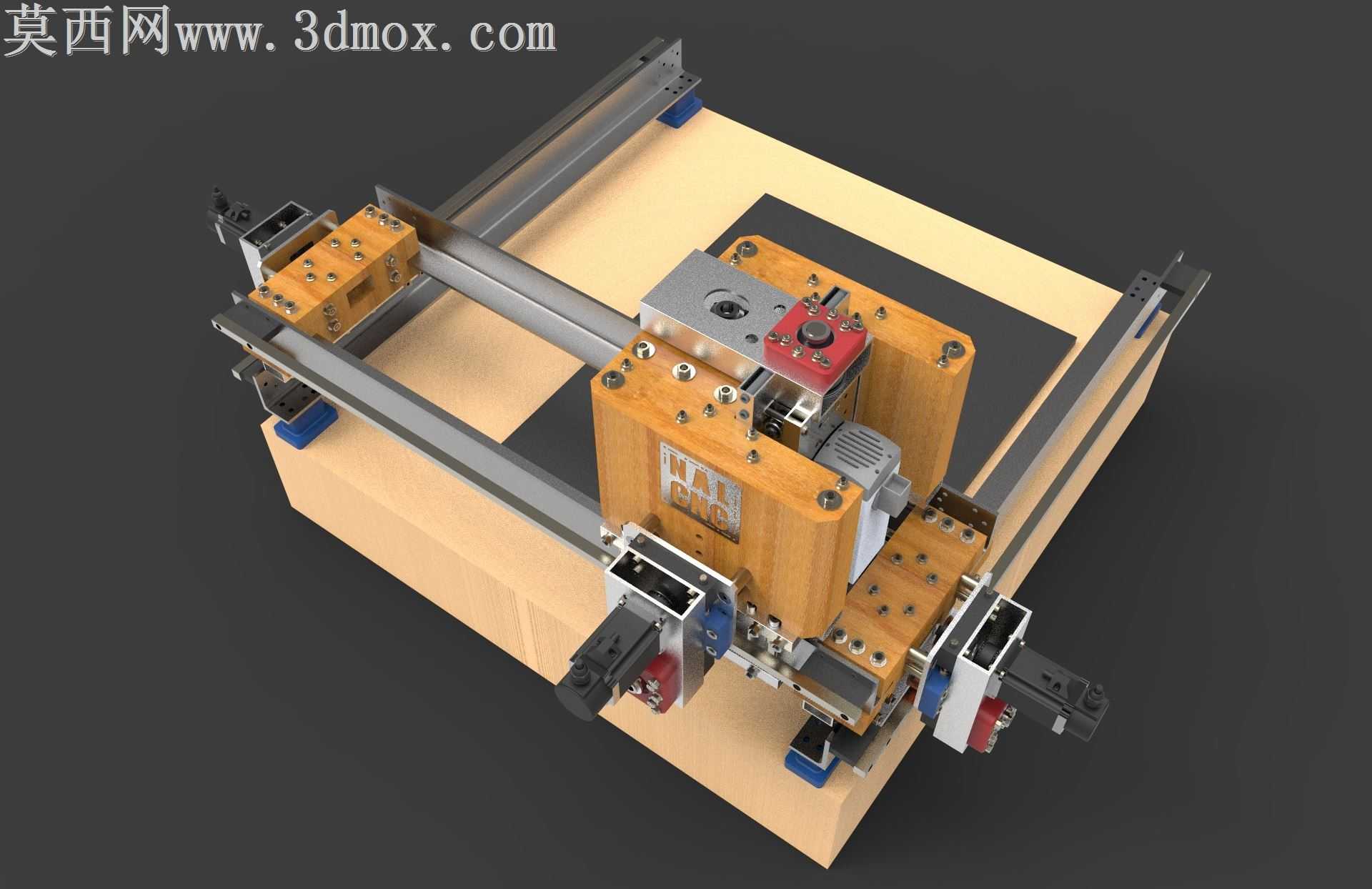

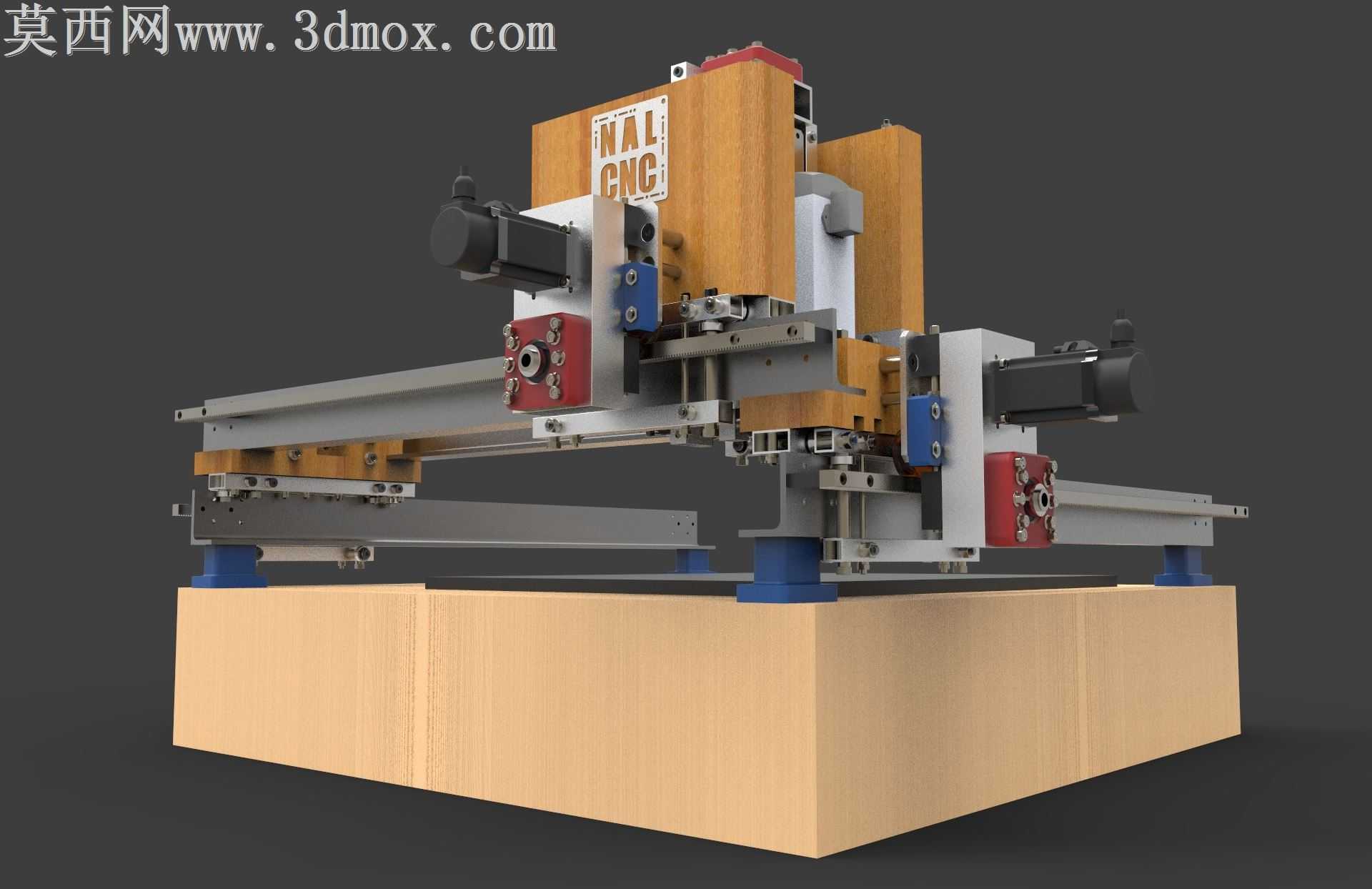

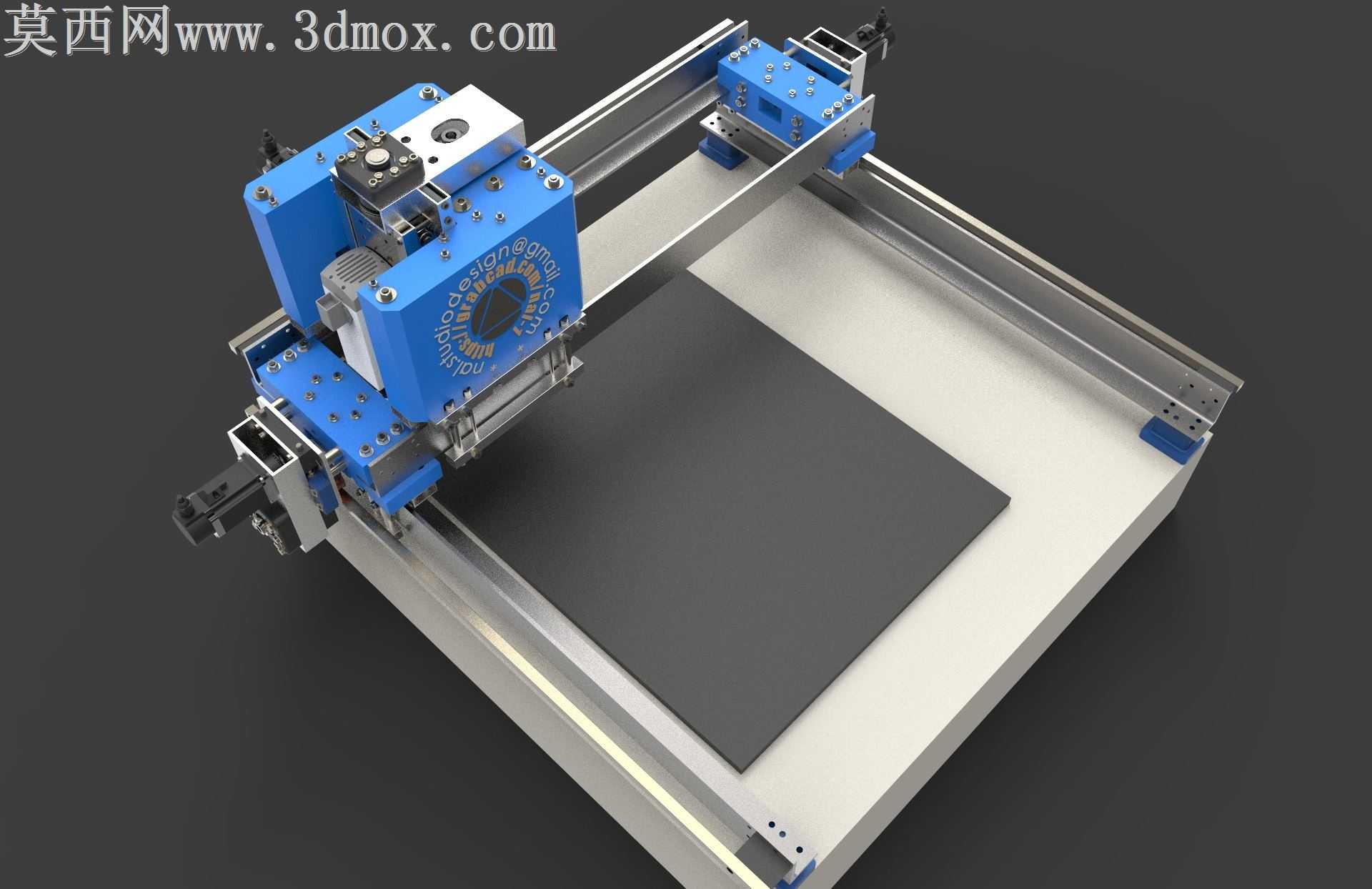

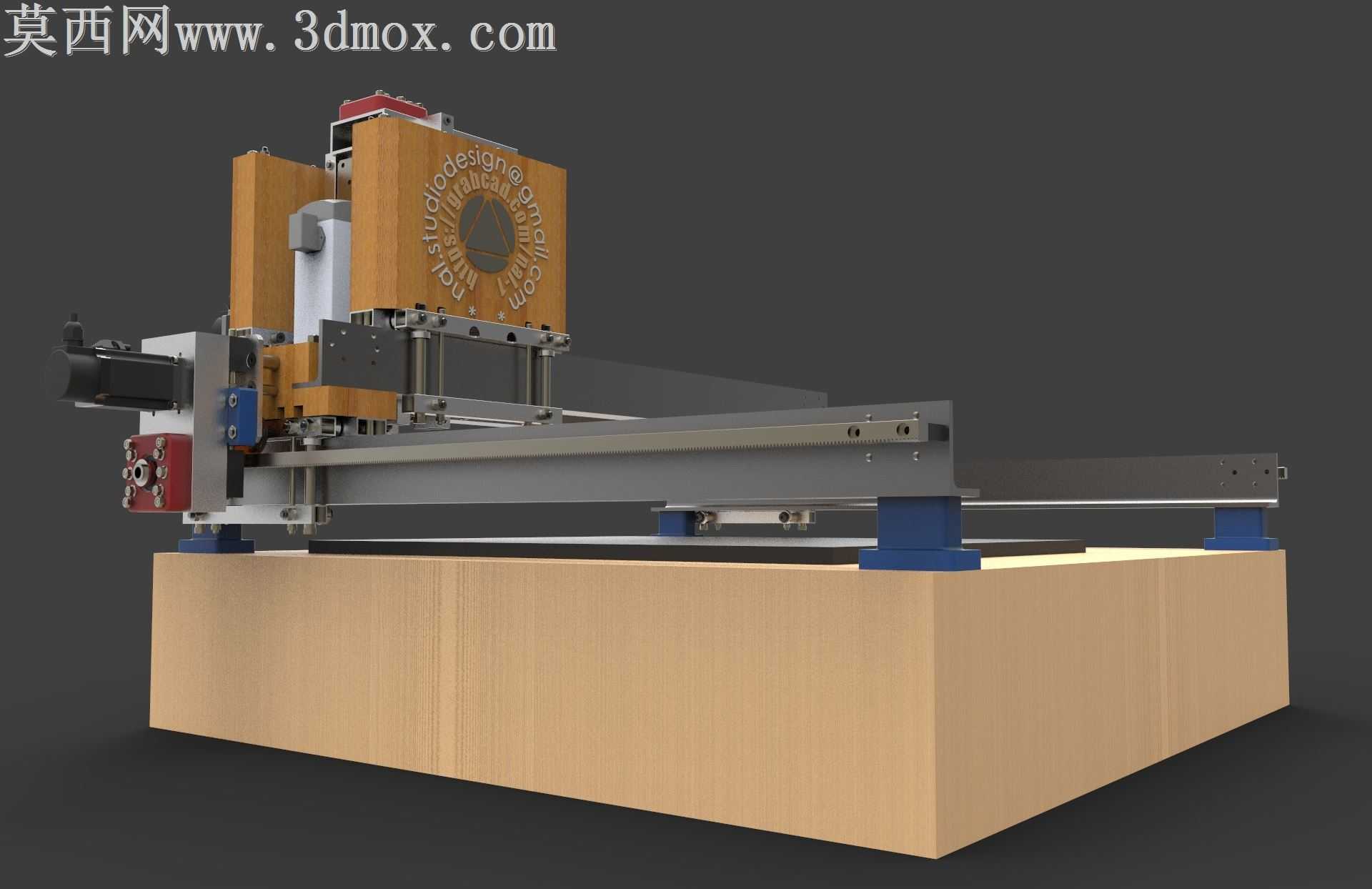

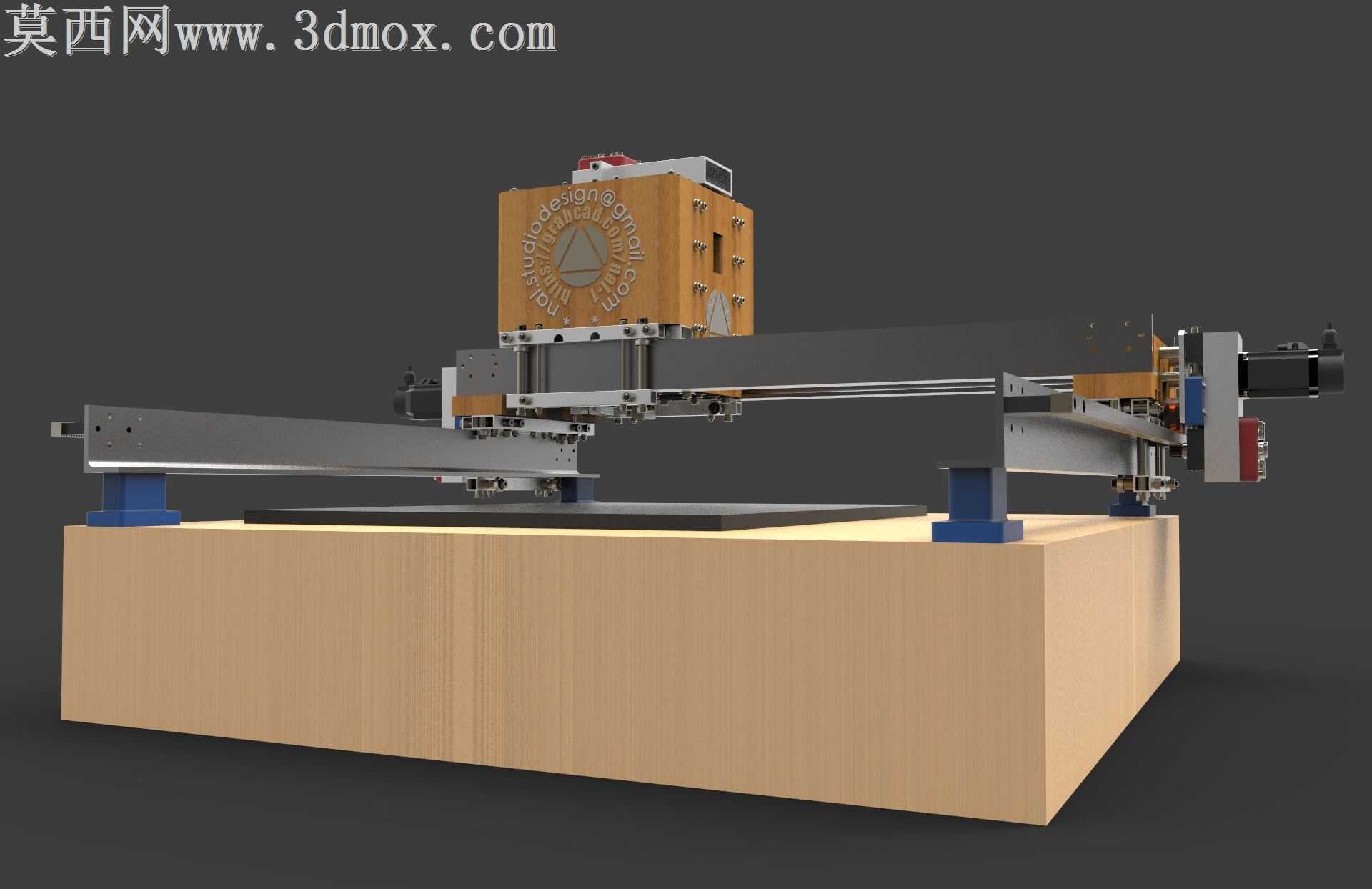

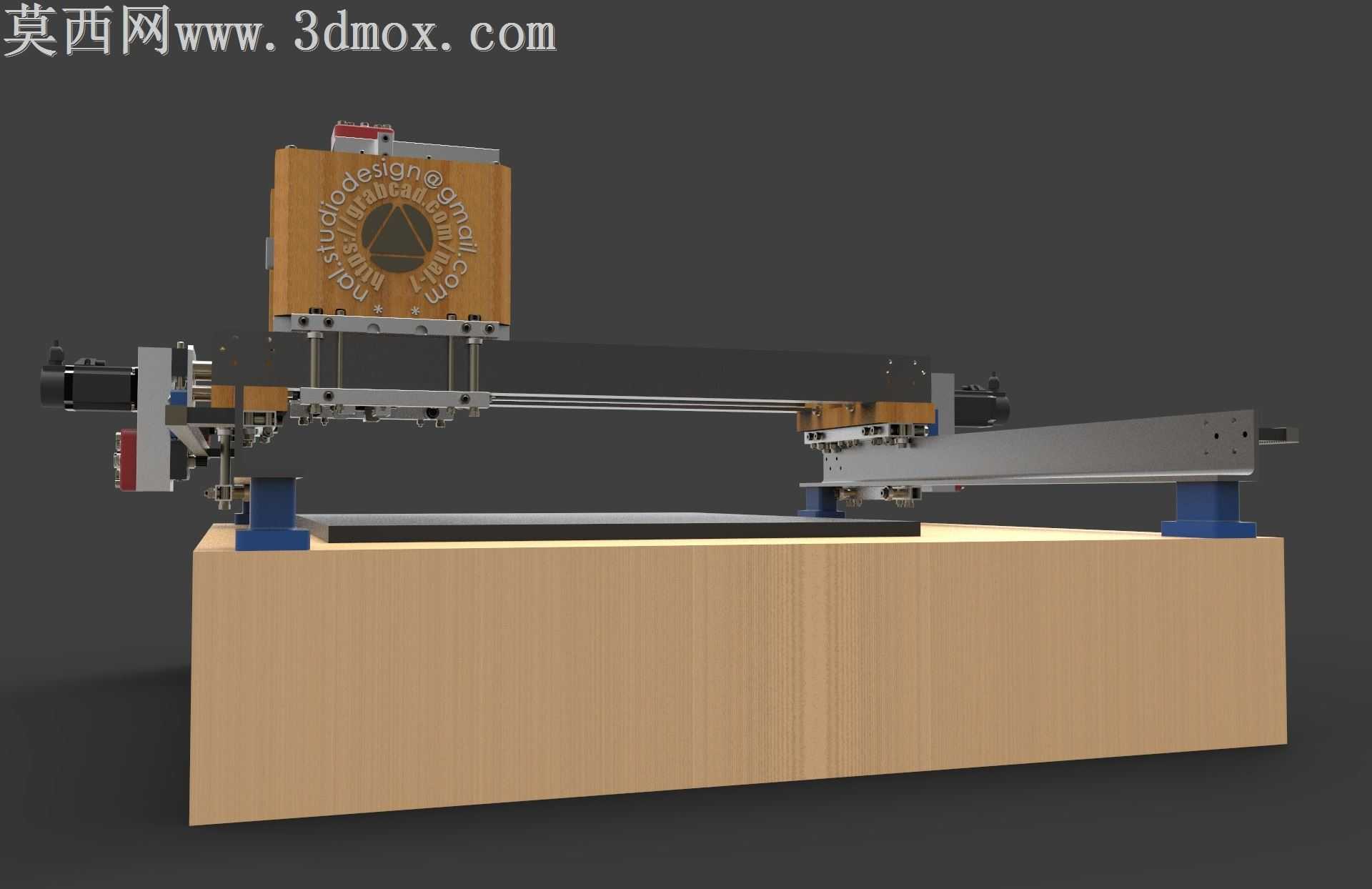

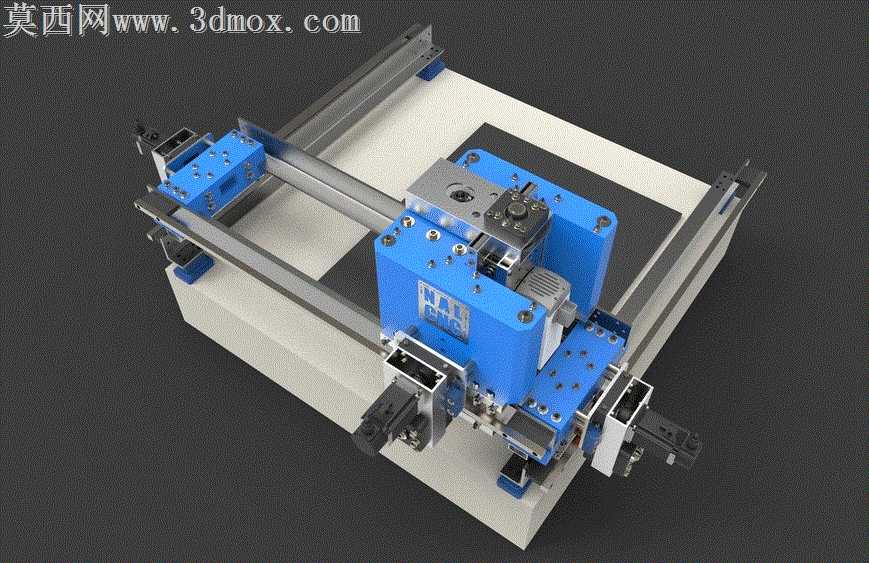

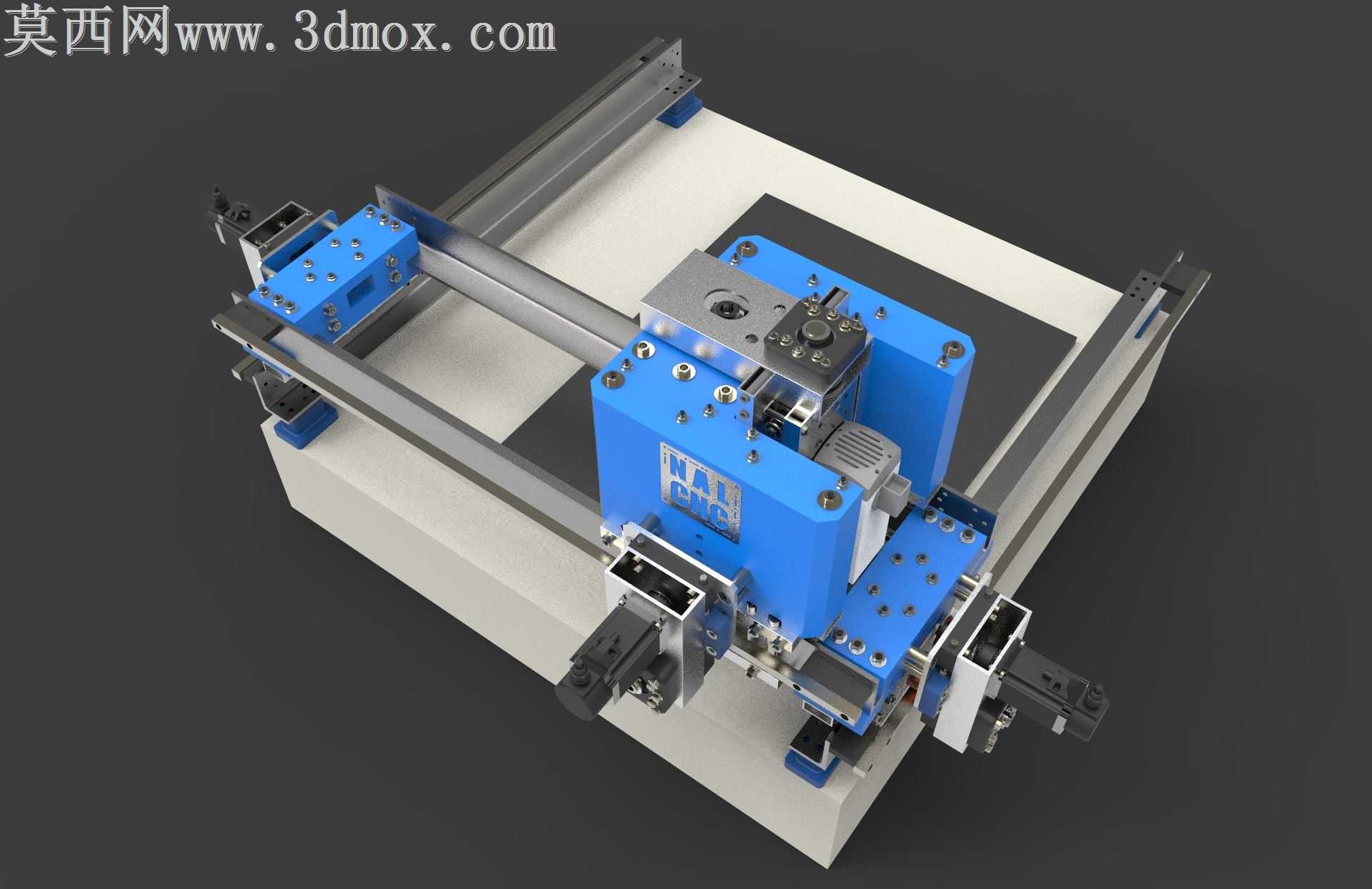

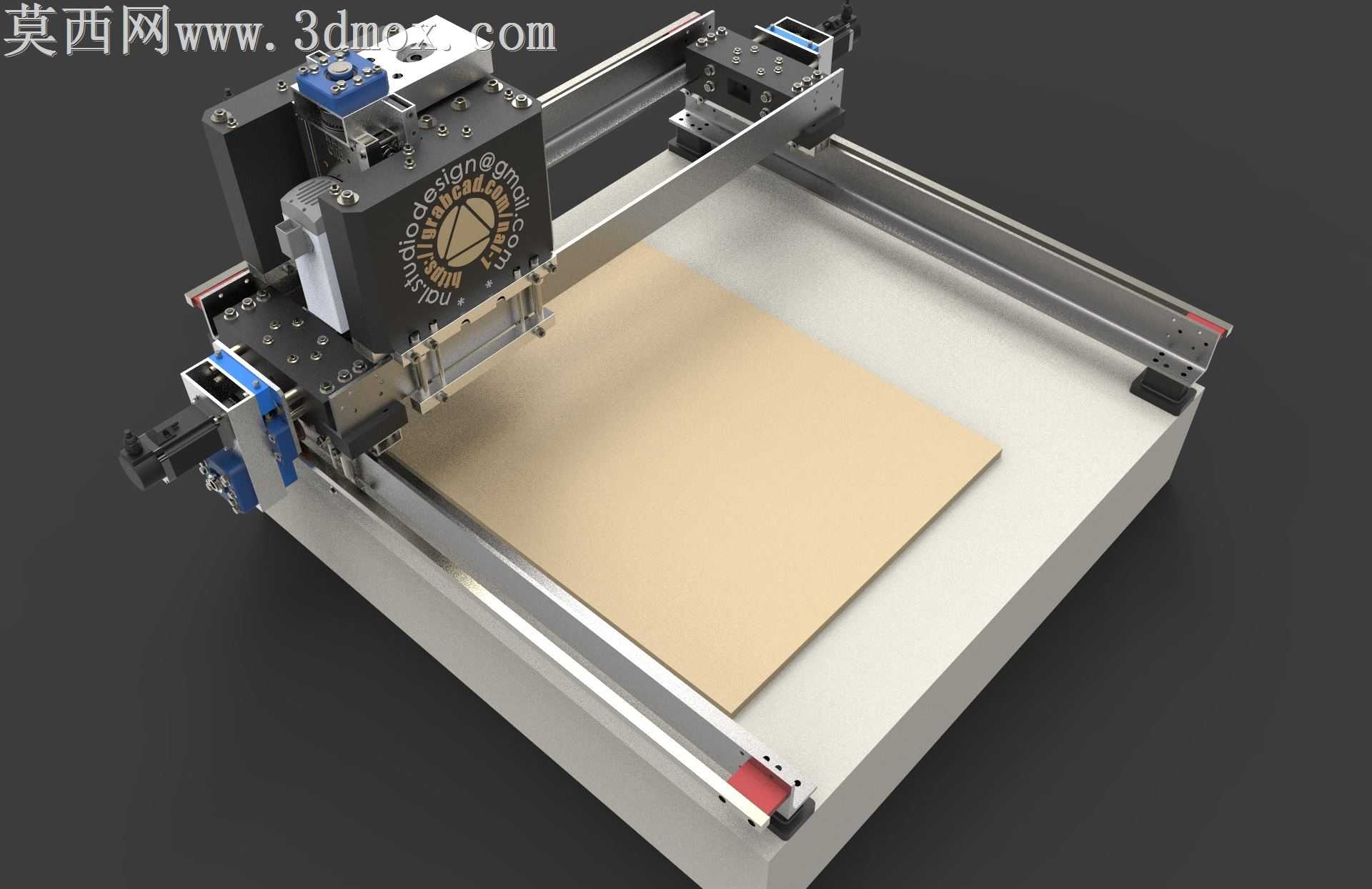

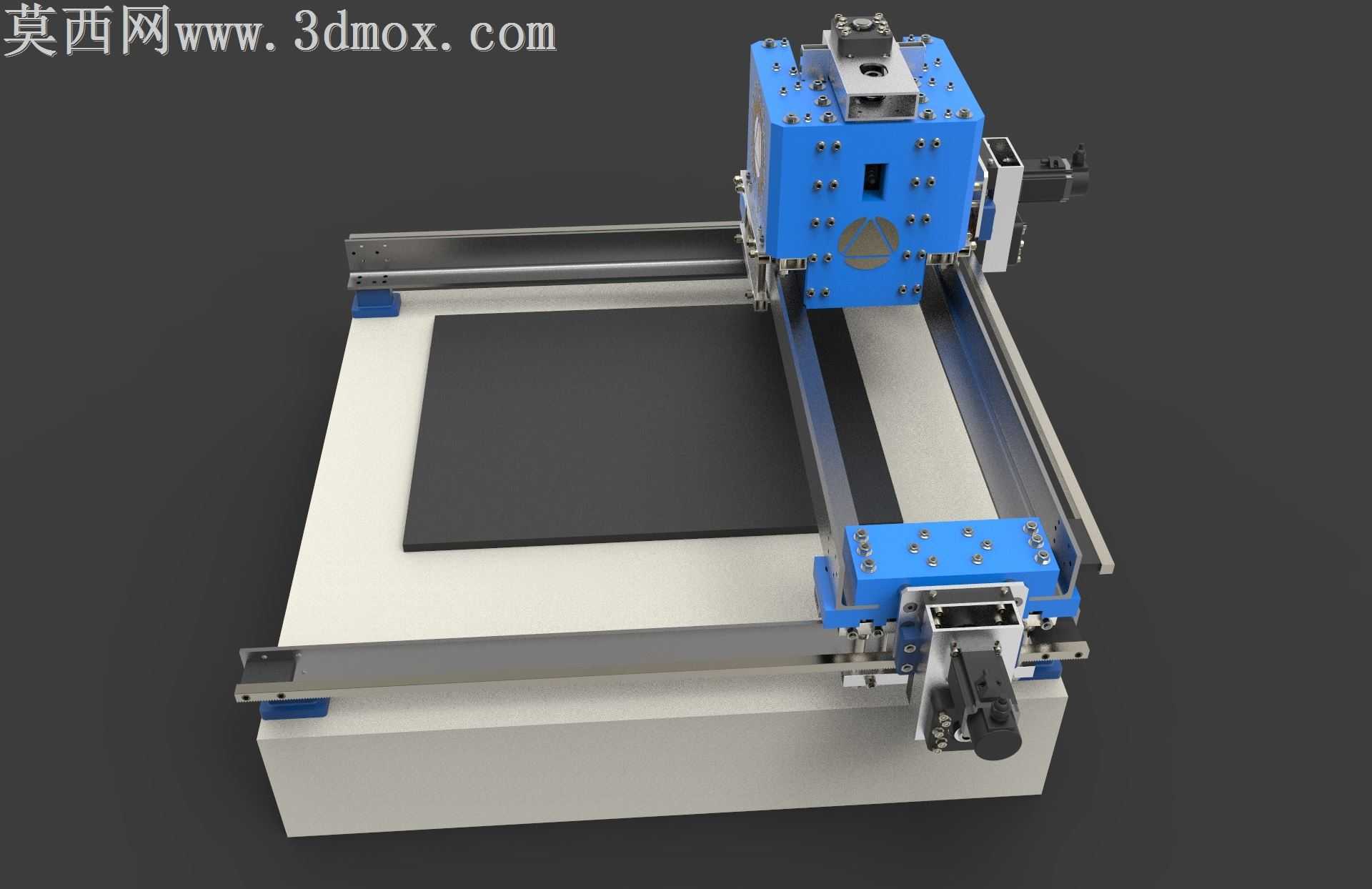

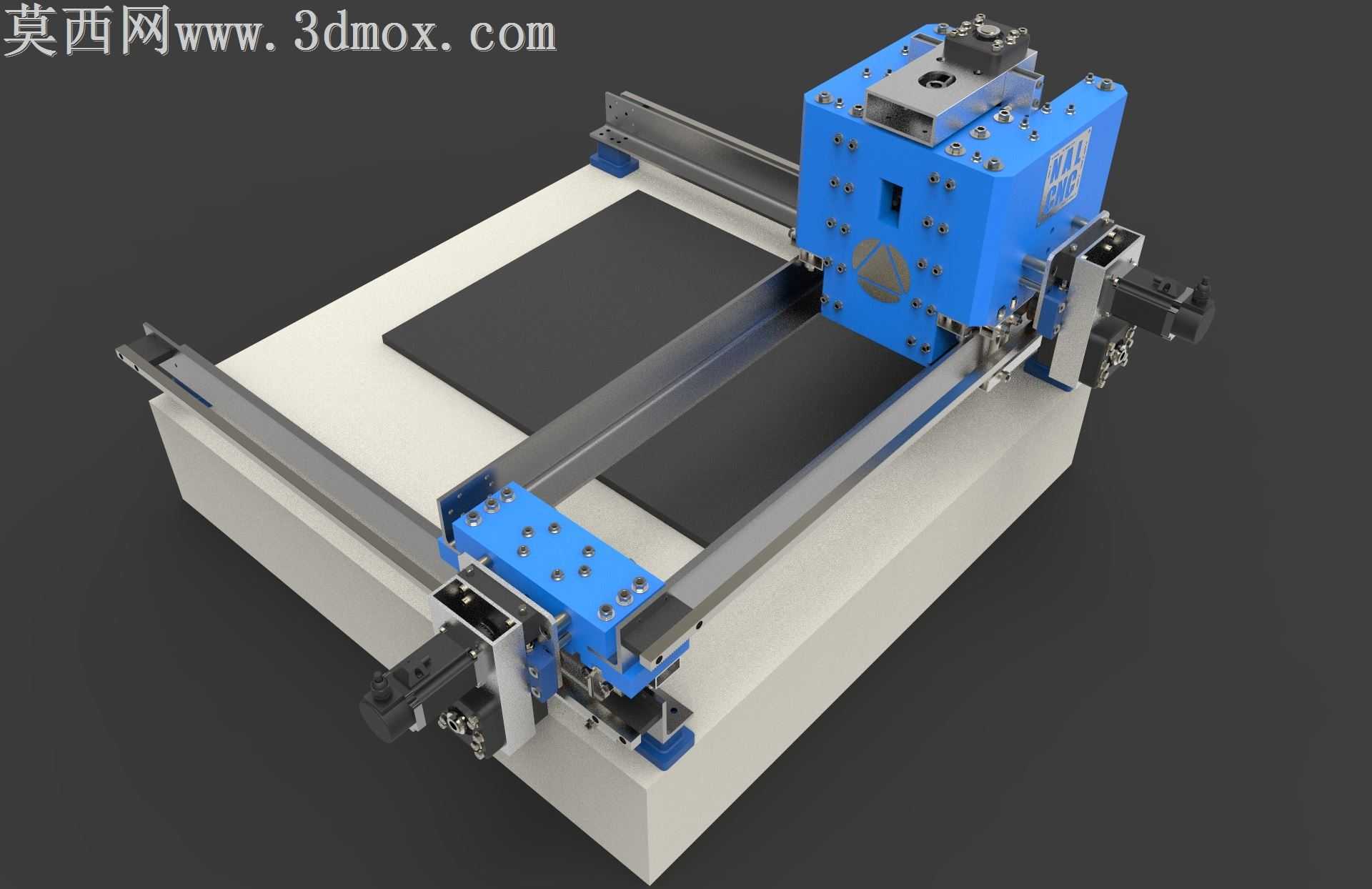

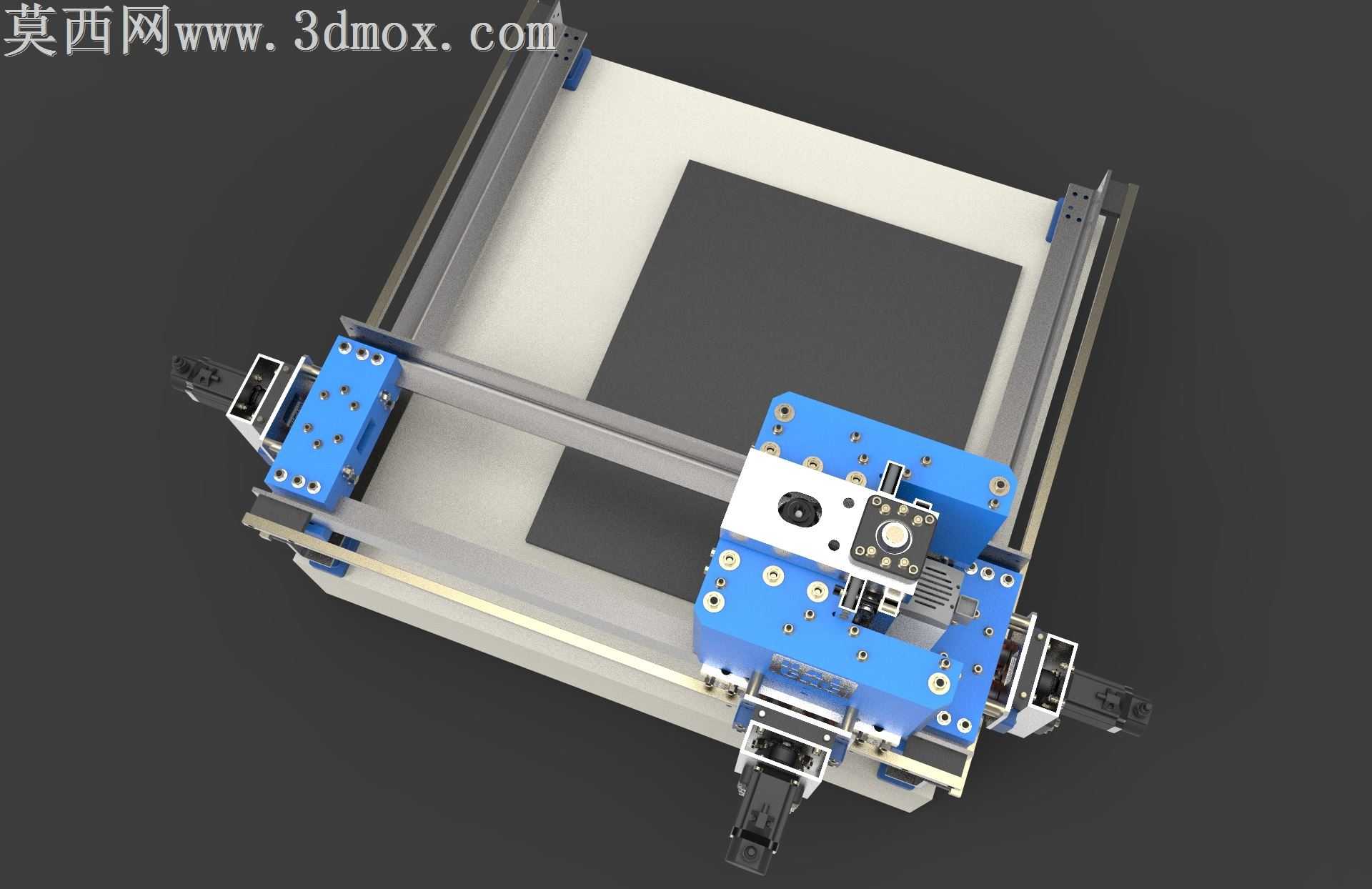

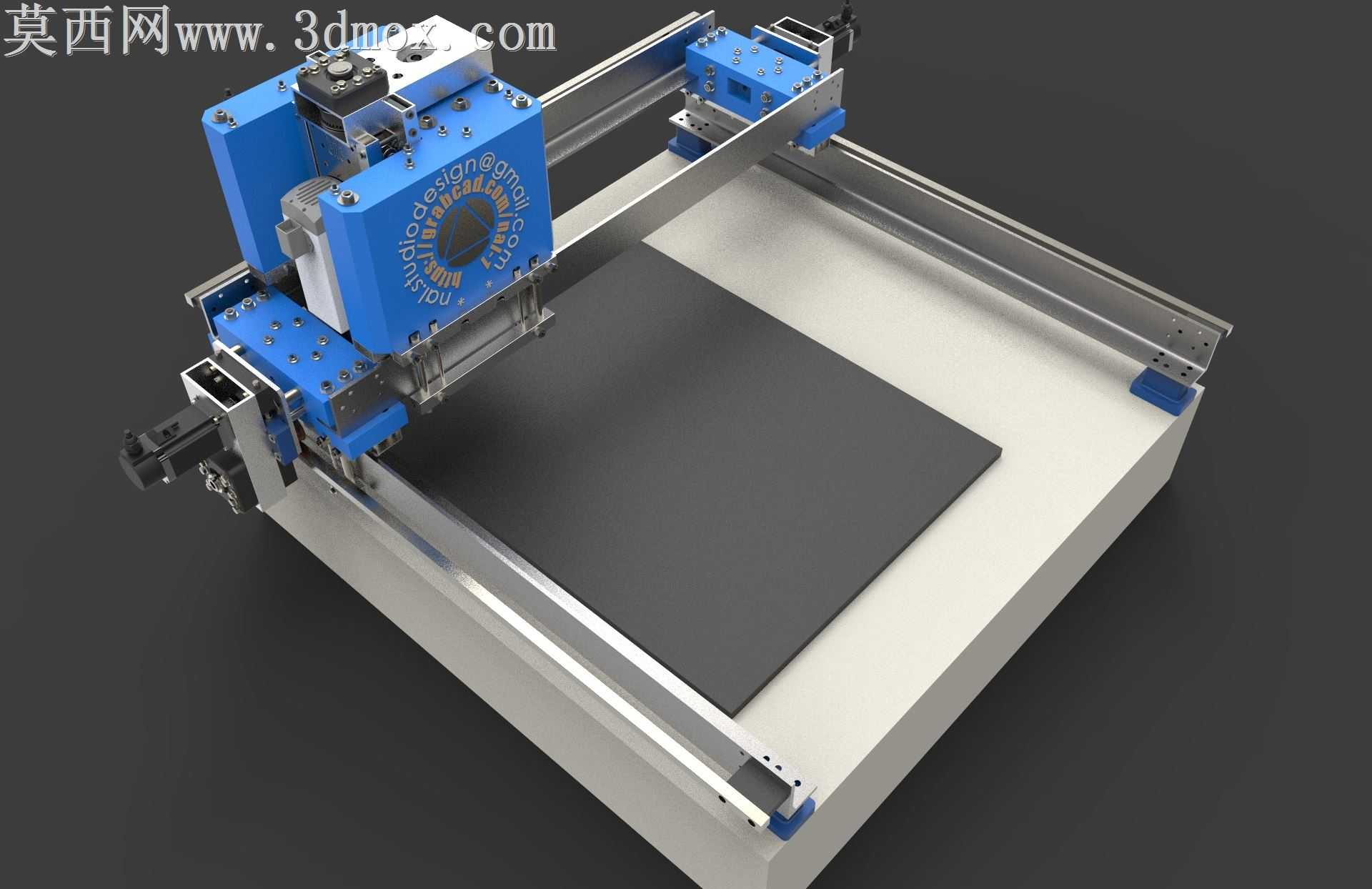

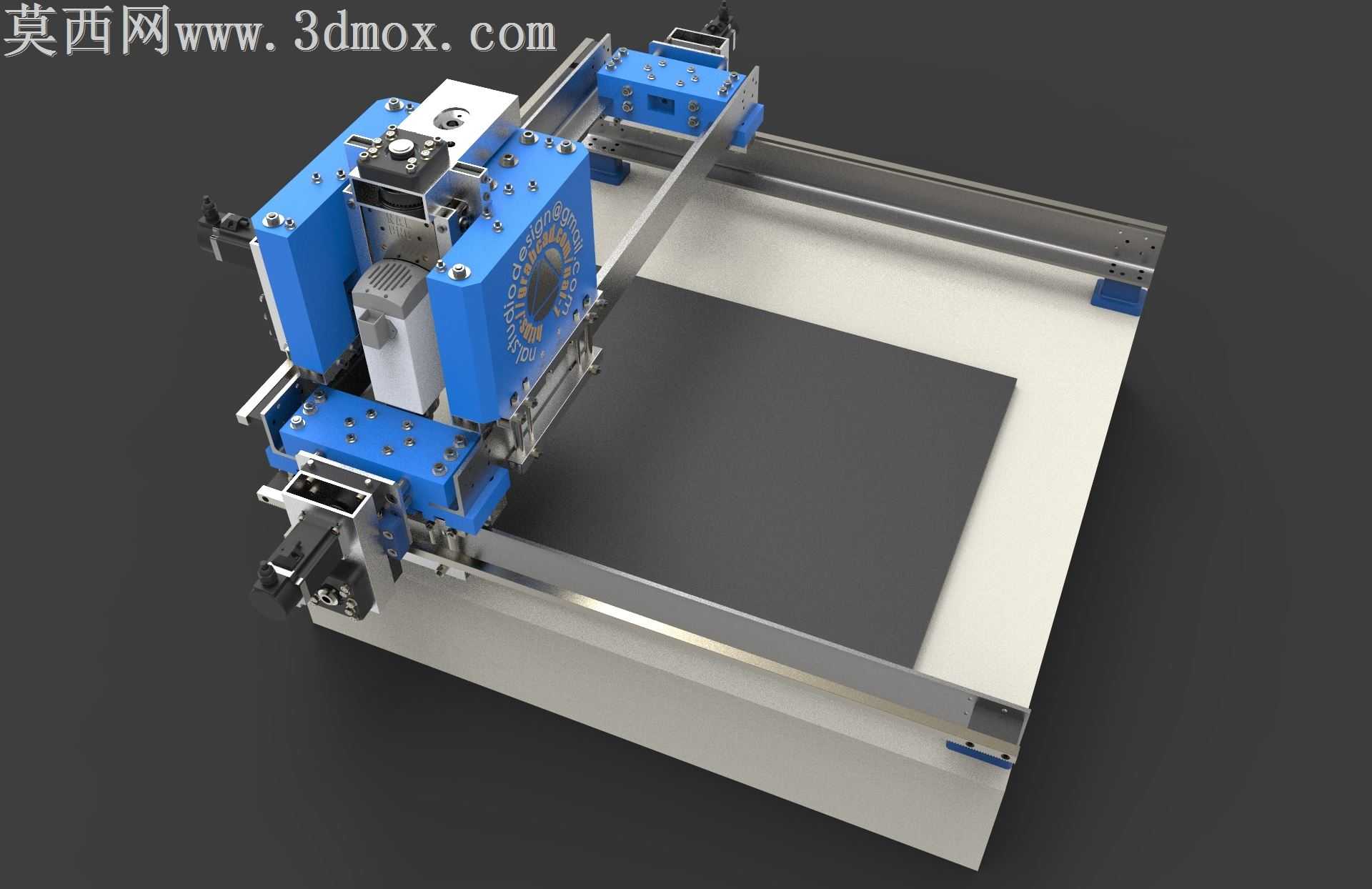

本作品为小型桌面级CNC数控雕刻机的三维建模设计，整体采用模块化的结构搭建思路，在三维建模过程中严格遵循实际加工装配的尺寸公差要求，对每一个零部件的配合间隙、安装定位都做了精准的参数化设定，确保模型可直接导出用于实际加工生产。模型渲染阶段采用了写实的材质表现方案，机身两侧的主体安装板采用实木多层板材质，还原了DIY小型CNC常用的板材质感，表面做了轻微的木纹肌理与哑光封边效果，金属紧固件、导轨、齿条等零部件采用拉丝不锈钢与阳极氧化铝的材质表现，主轴电机外壳做了磨砂工程塑料与散热鳍片的金属质感区分，透明亚克力护罩部分添加了轻微的折射与反射效果，工作台面采用密度板的哑光粗糙质感，整体渲染光影柔和，清晰展现各部件的装配层次与结构关系。结构设计上，该机型采用15x15-M1规格的齿条齿轮作为传动核心，搭配70x50mm规格、厚度6mm的角钢作为直线运动导轨，相比传统光轴导轨拥有更好的刚性与承重能力，可适配BB CNC系列的直线导轨安装标准，能够兼容同系列的BB cnc-29crm-M1机型的部分通用配件。Z轴主轴滑台采用双板夹持的结构设计，将主轴电机牢牢固定在两块木质安装板之间，通过顶部的手轮可手动微调Z轴初始行程位置，滑台四周布置了多颗内六角紧固螺丝，可根据加工需求调整主轴的夹持松紧度与安装垂直度。X轴与Y轴的传动结构均采用齿轮齿条配合角钢导轨的方案，运动部件上安装有对应的导向滑块，可沿着角钢导轨做平稳的直线运动，传动齿轮与齿条的啮合间隙做了可调节的结构设计，方便后期使用时消除传动背隙，提升加工精度。整体设计兼顾了DIY制作的易加工性与小型数控设备的加工刚性，所有非标准件都可通过常规的木工与金工设备加工完成，标准件均采用市面通用的采购型号，大幅降低了整机的制作门槛，可用于木工雕刻、塑料板材切割、软金属表面铣削等多种轻负荷加工场景。
