立式带支腿法兰接口储油罐体设计

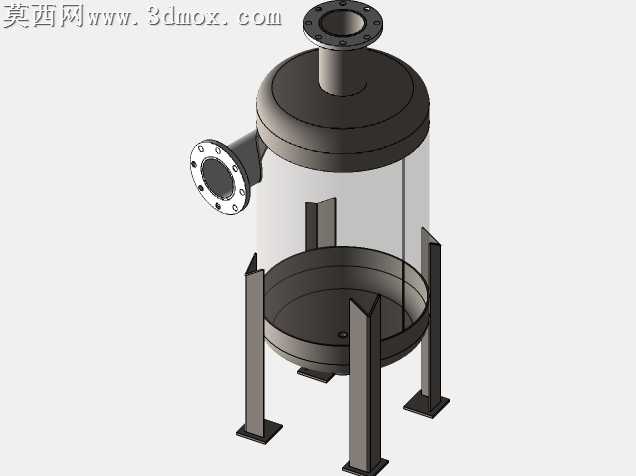

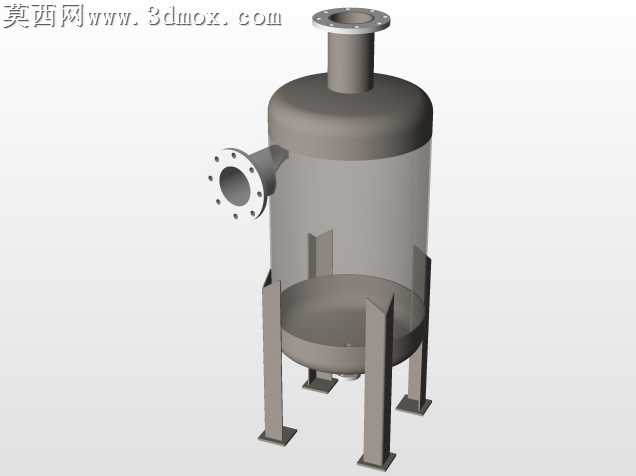

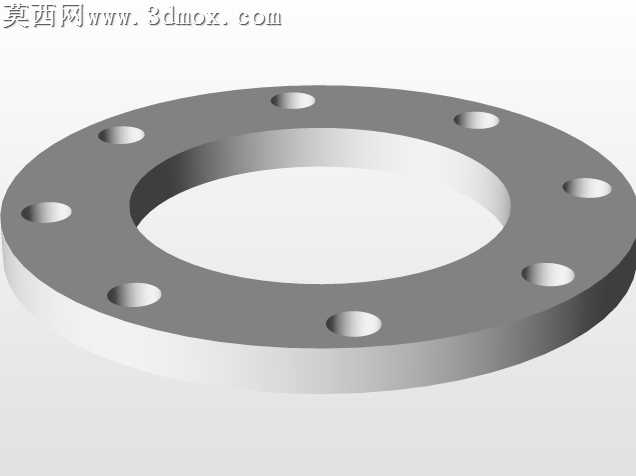

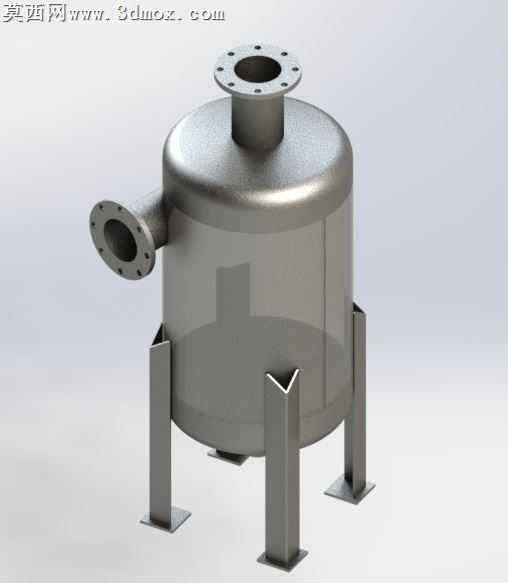

本作品为立式储油罐体三维设计成果，建模阶段采用参数化特征构建方式，首先绘制罐体主体的回转截面草图，通过回转命令生成圆柱状罐体主体与顶部、底部的圆弧封头结构，保证罐体承压面的曲面过渡顺滑无棱角，避免应力集中问题。罐体顶部设置带螺栓孔的法兰接口，用于安装排气、注油相关组件，侧部偏上位置同样设置同规格侧向外伸法兰接口，作为出油或介质循环连接端口，两个法兰的螺栓孔均采用圆周阵列方式生成，严格匹配通用法兰的孔位间距标准，保证实际生产中的配件互换性。罐体底部设计三根均匀分布的V型截面支撑支腿，支腿底部带有方形安装底板，底板上预留安装固定孔，支腿与罐体下封头的连接处做了贴合曲面的裁切处理，保证支撑结构与罐体表面完全贴合，提升焊接装配的贴合度与结构稳定性。材质设置阶段，罐体主体采用半透明磨砂金属材质，可直观展示罐体内部的大致液位空间，法兰与支腿部分采用哑光不锈钢金属材质，区分不同部件的视觉属性，同时还原工业金属构件的真实质感。渲染阶段采用柔和的工业环境光，搭配主辅双光源设置，主光源从侧上方打光突出罐体的曲面轮廓与金属反光，辅光源从底部补光消除支腿下方的过重阴影，背景采用浅灰色渐变背景，突出罐体本身的结构细节。设计过程中充分考量储油罐体的实际使用需求，罐体的容积参数按照常规小型储油单元的容量设定，接口位置的高度设置符合流体输送的管路排布逻辑，支腿的高度预留了底部排污接口的安装空间，整体结构无冗余设计，所有特征均可直接映射到实际生产的加工工序，可直接用于工程出图、生产预制参考，也可作为流体系统、储供单元的配套组件用于整体系统的装配仿真。
