ASME B16.9标准系列同心异径管件模型

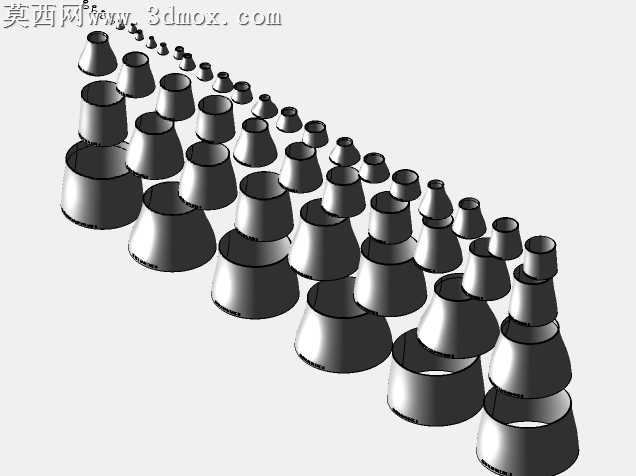

本系列模型严格遵循ASME B 16.9管件标准完成全规格参数化建模，覆盖2英寸至42英寸全尺寸区间的同心异径管规格，建模过程中以标准规定的端面外径、锥段长度、壁厚公差、坡口尺寸为核心约束，采用三维参数化设计思路搭建全关联建模框架，通过全局变量驱动不同规格异径管的尺寸迭代，无需重复绘制草图即可快速生成对应通径的管件模型，大幅提升同系列标准件的建模效率。模型整体采用同心回转体结构，两端为等壁厚圆柱连接段，中间为平滑过渡的圆锥变径段，所有过渡位置均按照标准要求设置了规范的圆角过渡，避免应力集中问题，同时两端连接端面预留了标准焊接坡口结构，可直接用于管路装配的干涉检查与焊接工艺模拟。材质渲染方面采用工业常用的碳钢哑光金属材质，通过调整材质的粗糙度、金属度参数还原钢制管件的真实表面质感，不同规格的模型统一采用相同的材质与渲染参数，保证系列模型视觉表现的一致性。建模过程中对每一个规格的异径管都进行了尺寸校验，确保两端连接尺寸与对应通径的标准管道外径完全匹配，锥段的同心度偏差控制在标准允许的公差范围内，模型内部为等壁厚空心结构，可直接用于管路系统的流体仿真、应力分析等工程场景。整个系列模型按照通径从小到大依次阵列排布，直观展示不同规格异径管的尺寸渐变规律，所有模型的几何结构均经过拓扑检查，不存在破面、重叠面、非流形几何等建模错误，可直接导入各类三维CAD软件进行装配调用，也可用于管路系统的方案展示、施工交底、物料统计等工作场景，能够帮助工程设计人员快速完成管路变径位置的选型与装配设计，减少标准件重复建模的工作量，提升管路系统的整体设计效率。
